高通Ride软件开发包使用指南（3）

• 4准备软件下载平台
• • 4.1 CDT供应
  • • 4.1.1使用QFIL的CDT编程
    • 4.1.2使用fastboot进行CDT编程
    • 4.1.3 CDT验证

4准备软件下载平台

所有Snapdragon Ride参考平台都应已完成通用闪存（UFS）编程和配置数据表（CDT）配置步骤。

除非发行说明或客户工程部另有指示，否则用户可以跳过本章中的步骤。

4.1 CDT供应

CDT是一个软件表，可编程到平台设备上的eMMC/UFS。它包含硬件信息，例如初始化各种软件所必需的平台ID

模块。

在引导期间，引导加载器从eMMC/UFS获取CDT信息，并将信息加载到共享内存中。然后，其他模块可以自由访问信息以执行

动态初始化。

从用户的角度来看，CDT是内存中的连续字节数组。如果平台刚出厂且未闪存，则可使用JTAG T32对CDT进行编程。

要使用T32编程平台的CDT，用户将需要.cmm脚本以及二进制文件：

■ QDrive3.0:CDT二进制文件作为发行版的一部分提供在common\CDT文件夹下。

如果软件已经加载，那么CDT可以使用fastboot仅用二进制文件进行闪存。

4.1.1使用QFIL的CDT编程

先决条件

将MAKENA_ADP_2.1.bin从\common\cdt复制到\common\build\ufs。

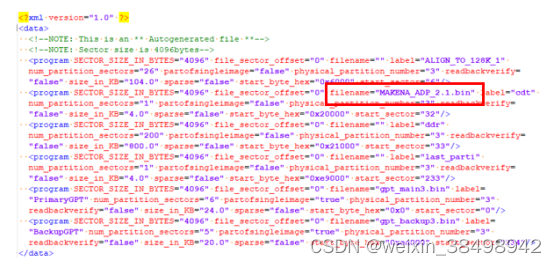

编辑Rawprogram3.xml：

a. 在label=“cdt”之前将“MAKENA_ADP_2.1.bin”添加到filename=“”
b. 保存文件

使用QFIL编程CDT

1. 将USB连接到设备平台上的J28并打开QFIL。

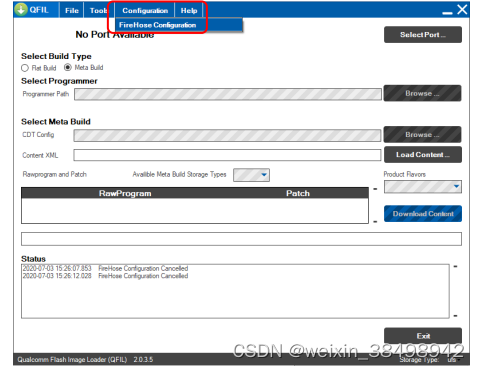

2. 单击配置>消防软管配置。

3.

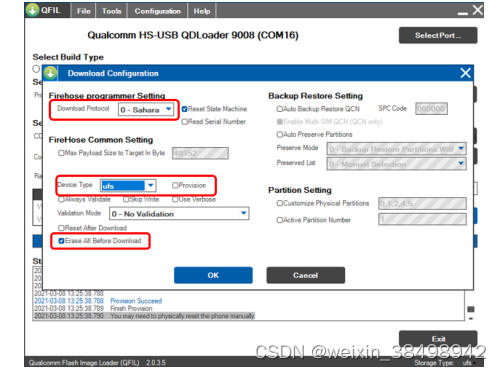

4. 在“设备类型”列表中，选择ufs并验证以下内容：

□ 未选中“设置”复选框。

□ 下载协议设置为Sahara。

□ 选中“下载前全部擦除”。

单击“确定”。

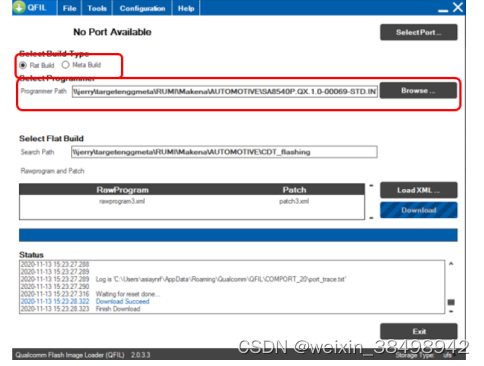

4. 选择 flat build type
5. 在QFIL窗口中，选择编程器路径
\boot\boot_images\boot\QcomPkg\SocPkg\Makena\Bin\AU\DEBUG\prog_firehose_ddr.elf

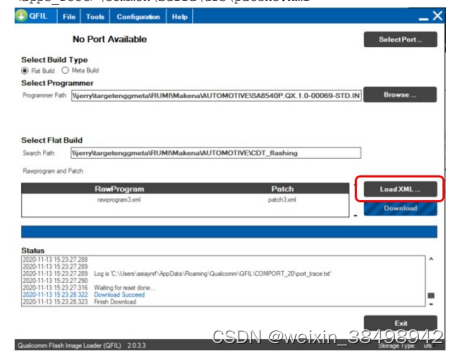

6. 单击“加载XML”并导航到相应的rawprogram3.XML文件。当提示时，选择patch3.xml。
XML file Path
\common\build\ufs\rawprogram3.xml
\common\build\ufs\patch3.xml

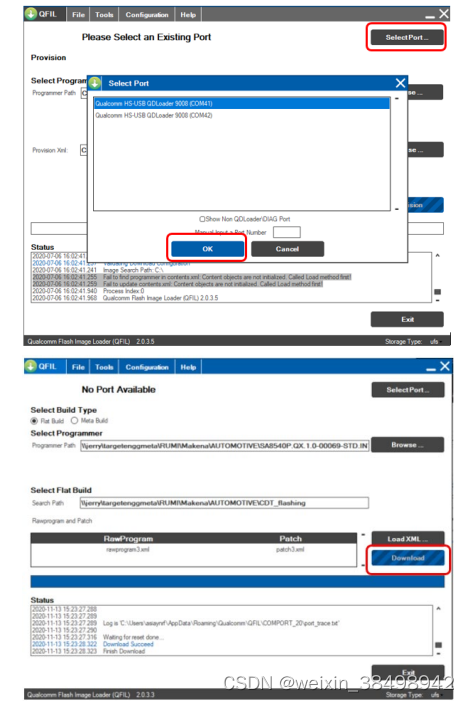

7. 在“选择端口”窗口中，应该有两个设备：SOC1和SOC2。

a、 从两个设备中选择一个，然后单击确定，然后单击下载。

b、 等待该过程完成，然后根据需要对其他设备重复此步骤

8. SOC1和SOC2过程完成后，重新启动平台

4.1.2使用fastboot进行CDT编程

将USB电缆连接到J28，并将SOC置于Fastboot模式。

导航到CDT二进制位置并在该目录中打开命令提示符。

运行fastboot flash cdt＜cdt二进制文件＞。

过程完成后，重新启动平台。

4.1.3 CDT验证

一旦软件加载到SOC上，就可以验证CDT。报告的CDT对于骁龙3.0。

以下说明使用了基于Snapdragon Ride 2.5的示例：

使用“Flash Images on target section”将图像加载到目标上。

连接到SOC的串行控制台。

在控制台中，输入以下命令以获取正确的CDT信息：
uname -a
QNX localhost 7.1.0S 2020/10/14-19:36:34EDT
SA8540P_ADP_Ride_v1.0.2_UFS_NORMAL aarch64le
