前言

前驱知识

• 粒子群优化算法 PSO：https://blog.csdn.net/qq_46450354/article/details/127464089
• Pareto 最优解集： https://blog.csdn.net/qq_46450354/article/details/127917026

粒子群优化算法 PSO

pbest： 粒子本身经历过的最优位置

gbest： 粒子群整体经历过的最优位置

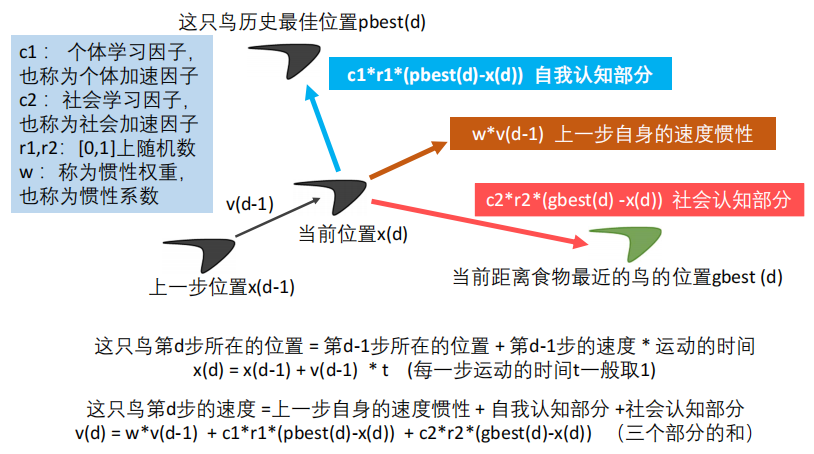

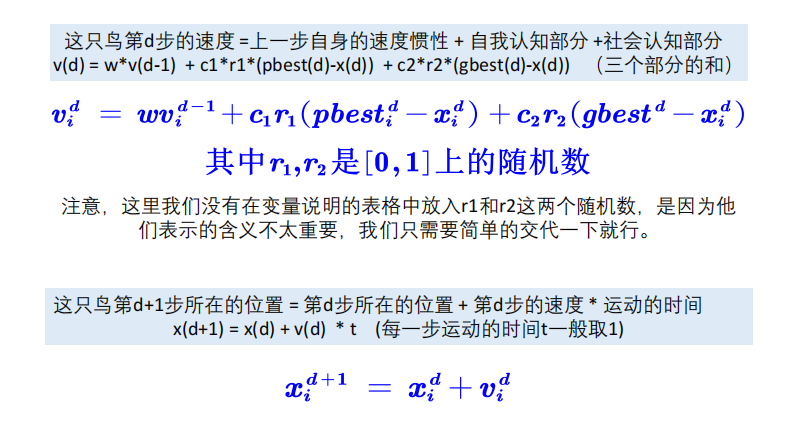

算法思路： 在单目标优化中，通过自我认知 pbest 以及社会认知 gbest 来计算出每个个体下一次移动的速度，从而更新个体所处的位置 x，并更新个体 pbest，以及群体的 gbest，更新的依据直接通过比较目标函数值 function value 的大小即可。

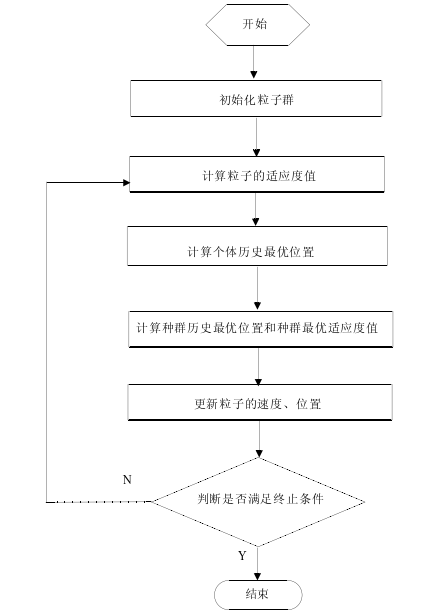

PSO 算法流程图

PSO 引出 MOPSO

• PSO 在用于单目标优化过程中，由于只有一个函数，两个个体之间可以通过直接比较大小来判断好坏，从而判断是否更新 pbest，gbest。
• 在多目标问题中存在多个目标值，比如求两个目标函数的最小值，有两个个体 P1=(8,15),P2=(10,12){P_1} = (8, 15), P_2 = (10, 12)P1​=(8,15),P2​=(10,12)，P1{P_1}P1​ 的第一个目标函数值小于 P2{P_2}P2​，而第二个目标函数值大于 P2P_2P2​，如何判断谁更好呢？

问题：

1. 如何更新多目标中的 pbest ？
2. 如何更新多目标中的 gbest ？
3. 对于多目标优化问题，输出的结果为一个集合，即 rep (非支配集/归档集) ，此集合的大小如何维护 ？
4. 并且 PSO 很容易陷入局部最优，如何避免呢？

注： rep 集，在部分文献中会称为 Archive 集，均为同一种，即当前迭代中的的非支配集，也称为归档集，为避免混淆，本文同一使用 rep 。

MOPSO 所解决的正是这些个问题，从而将单目标 PSO，变为了能够高效求解多目标优化的算法。下面我们来看看这些问题是如何解决的

1. 如何更新多目标中的 pbest ？

分为三种情况进行更新：

• ① 当新产生的个体 i 在每个目标函数值上都比 pbest 更优越，则更新 pbest （i 支配 pbest）
• ② 当新产生的个体 i 在每个目标函数值上都比 pbest 更劣，则不更新 （pbest 支配 i）
• ③ 当新产生的个体 i 在部分目标函数值上比 pbest 优越，则随机按照一定的概率进行更新 （i 与 pbest 互不支配）

2. 如何更新多目标中的 gbest ？

• 如何在所有互不支配的个体当中选出这个 leader 个体呢？ 这就需要引入自适应网格算法了

自适应网格算法

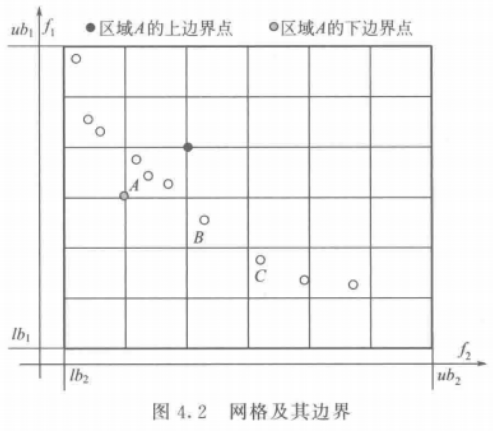

~~~~~~       算法思路： 将所有个体划分在不同的网格里面，再计算网格的密度，密度越小的网格，粒子越稀疏，个体被选择的概率越大（从而保证粒子的分布性）。具体步骤如下：

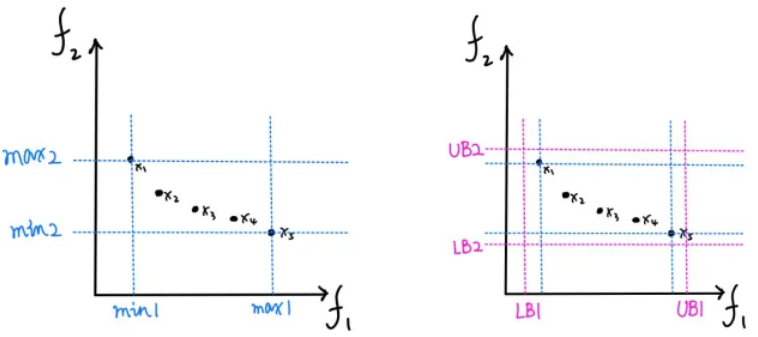

Step1： 遍历集合种群中的所有个体，分别在每一个目标函数上找出所有个体中的最小值和最大值，如图所示，获得目标函数 f1f_1f1​ 上的最小值 min1min_1min1​、最大值 max1max_1max1​，以及目标函数 f2f_2f2​ 上的最小值 min2min_2min2​、最大值 max2max_2max2​。为了保证边界粒子 x1、x5x_1、x_5x1​、x5​ 也能在网格内，需要进行延长操作，把最大最小值根据一定比例稍微延长一点，最后获得网格的边界 LB1、UB1、LB2、UB2LB_1、UB_1、LB_2、UB_2LB1​、UB1​、LB2​、UB2​

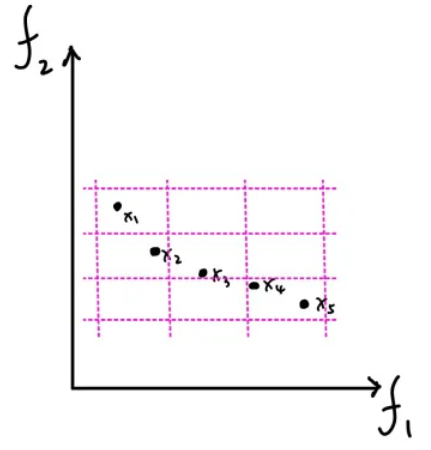

Step2： 假设设置的参数 n = 3，将网格平均切割成 3 X 3 = 9 个格子

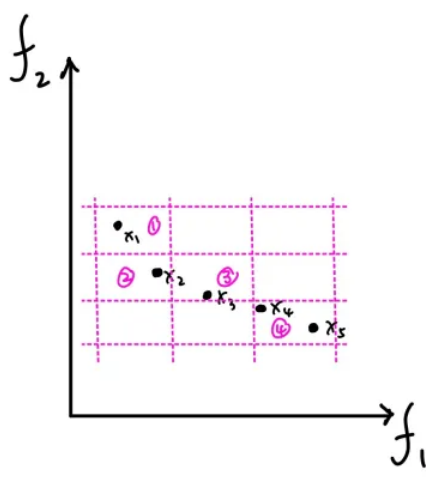

Step3： 摘选出其中有个体的网格，并计算这些网格中存储的个体总数，如：① = 1，② = 1，③ = 1，④ = 2

Step4： 由前面获得的个体数根据公式计算这些网格的被选概率，个体越少被选概率越大，归一化所有网格的被选概率和为 1。

Step5： 根据前面计算的概率，采取轮盘赌方法选择一个网格，该网格中的个体作为 gBest 备选集，在备选集中采用随机选择的方法选择其中一个个体作为全局最优 gBest

3. 如何维护 rep （非支配集/归档集) ？

• 同样可以采取自适应网格算法。即假设在加入新的非支配个体后，rep 库现在的长度是 m(m>N)m(m>N)m(m>N)，此时我们需要删除 m−Nm-Nm−N 个个体来保证 rep 不溢出。此时只需要通过自适应网格法从 rep 库中选择出一个最差劲个体然后从rep库中删除，如此循环 m−Nm-Nm−N 次，问题迎刃而解

1. 首先，根据支配关系进行第一轮筛选，将个体自身与上一次相比的劣解去除，即更新 pbest

2. 将所有个体根据支配关系进行第二轮筛选，将劣解去除，并加入到 rep 归档集中，并计算个体所处的网格位置

3. 最后，若归档集数量超过了存档阀值，则根据自适应网格进行筛选删除，直到阀值限额为止，重新进行网格划分。

4. 如何避免算法陷入局部最优？

Step1： 对当前的粒子 x，根据当前迭代次数 It 和最大迭代次数 MaxIt 以及突变率 m 计算扰乱算子 p。

p=(1−(It−1)(MaxIt−1))(1/m)p = ( 1 -\frac{ ( It - 1 ) }{ ( MaxIt - 1 )} )^ {( 1 / m )}p=(1−(MaxIt−1)(It−1)​)(1/m)

Step2： 获取随机数 rand，如果 rand < p，随机选择粒子的某个决策变量进行变异，其余决策变量不变；若 rand 不小于 p，则保持不变。

Step3： 如果粒子需要变异，首先随机选择到粒子 x 的第 j 个决策变量 x(j)，然后根据扰乱算子计算变异范围 d，

d=p∗(VarMax−VarMin);d = p * (VarMax-VarMin);d=p∗(VarMax−VarMin);

式中，VarMaxVarMaxVarMax 和 VarminVarminVarmin 分别是规定的决策变量的最大值和最小值。

Step4： 由 d 计算变异的上下界，上界 UB=x(j)+dUB=x(j) + dUB=x(j)+d，下界 LB=x(j)−dLB=x(j) - dLB=x(j)−d。同时注意越界处理：
UB=min(UB,Varmax),LB=max(LB,Varmin)UB=min(UB,Var_{max}),LB=max(LB,Var_{min})UB=min(UB,Varmax​),LB=max(LB,Varmin​)

Step5： 最后根据变异的范围 [LB,UB][LB,UB][LB,UB] 随机获取新的 x(j)=unifrnd(lb,ub)x(j)=unifrnd(lb, ub)x(j)=unifrnd(lb,ub) ，即获得区间 (lb,ub)(lb,ub)(lb,ub) 中的一个随机数。

Step6： 在粒子变异后，要比较变异后的粒子是否更优秀，如果变异后的粒子更优秀则更新粒子，否则不更新；同样还要比较新的粒子和粒子的 pBest，若新的粒子比 pBest 优秀则更新 pBest，否则不更新。

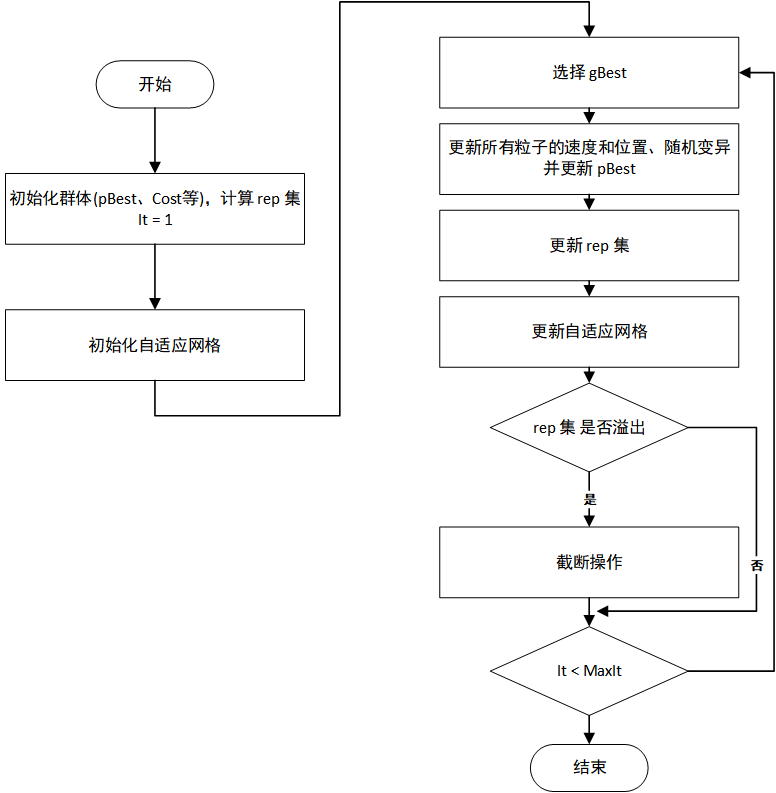

算法流程

综上可知 MOPSO 算法主要是针对以下一些问题进行研究：

1. 如何选择 pbest。对于多目标来说两个粒子的对比，并不能对比出哪个好一些。如果粒子的每个目标都要好的话，则该粒子更优。若有些更好，有些更差的话，就无法严格的说哪个好些，哪个差一些。

2. 如何选择 gbest。对于多目标来说，最优的个体有很多个。该如何选择，涉及到最优个体的存档、存档的管理等问题（多样性/分布性）

3. 速度更新公式优化；

4. 位置更新处理；

5. 增加扰乱算子即变异算子的选择问题，主要是为了解决 PSO 快速收敛到局部最优的问题，增加扰乱可以使得收敛到全局最优

6. 增加一些其他的操作来改善收敛性和多样性

补充

• 上述解决方案为较简单的方式，还可以有其他很多方式来解决这三类问题，从而实现不同的算法。

1. 速度更新公式的优化，如：引入了一个收缩因子等

2. 解决算法快速收敛陷入局部最优的问题，如：变异操作

3. 算法收敛性和多样性的实现方式，如本文的自适应网格算法；

4. MOPSO 的存档方法

算法执行图

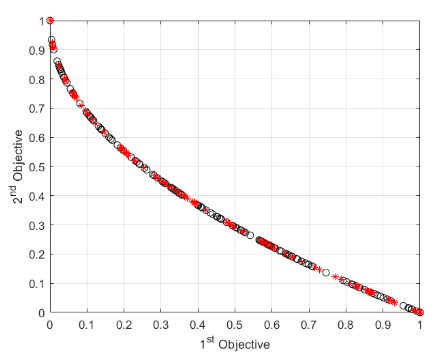

算法在 ZDT1 测试函数下的执行结果

代码实现

mopso.mlx

Problem Definition

CostFunction = @(x) ZDT(x);      % Cost FunctionnVar = 5;             % Number of Decision VariablesVarSize = [1 nVar];   % Size of Decision Variables MatrixVarMin = 0;          % Lower Bound of Variables
VarMax = 1;          % Upper Bound of Variables

MOPSO Parameters

MaxIt = 200;           % Maximum Number of IterationsnPop = 200;            % Population SizenRep = 100;            % Repository Sizew = 0.5;              % Inertia Weight
wdamp = 0.99;         % Intertia Weight Damping Rate
c1 = 1;               % Personal Learning Coefficient
c2 = 2;               % Global Learning CoefficientnGrid = 7;            % Number of Grids per Dimension
alpha = 0.1;          % Inflation Ratebeta = 2;             % Leader Selection Pressure
gamma = 2;            % Deletion Selection Pressuremu = 0.1;             % Mutation Rate

Initialization

empty_particle.Position = [];
empty_particle.Velocity = [];
empty_particle.Cost = [];
empty_particle.Best.Position = [];
empty_particle.Best.Cost = [];
empty_particle.IsDominated = [];
empty_particle.GridIndex = [];
empty_particle.GridSubIndex = [];pop = repmat(empty_particle, nPop, 1);for i = 1:nPoppop(i).Position = unifrnd(VarMin, VarMax, VarSize); % 产生范围内的连续随机数pop(i).Velocity = zeros(VarSize);pop(i).Cost = CostFunction(pop(i).Position);% Update Personal Bestpop(i).Best.Position = pop(i).Position;pop(i).Best.Cost = pop(i).Cost;end% Determine Domination
pop = DetermineDomination(pop);rep = pop(~[pop.IsDominated]); % 选出当前非支配个体Grid = CreateGrid(rep, nGrid, alpha); % 定义网格for i = 1:numel(rep)rep(i) = FindGridIndex(rep(i), Grid); % 给每个个体分配网格位置
end

MOPSO Main Loop

for it = 1:MaxItfor i = 1:nPopleader = SelectLeader(rep, beta); % 轮盘赌选择 gbestpop(i).Velocity = w*pop(i).Velocity ...+c1*rand(VarSize).*(pop(i).Best.Position-pop(i).Position) ...+c2*rand(VarSize).*(leader.Position-pop(i).Position);% 更新位置pop(i).Position = pop(i).Position + pop(i).Velocity;% 越界判断pop(i).Position = max(pop(i).Position, VarMin);pop(i).Position = min(pop(i).Position, VarMax);% 计算新的目标值pop(i).Cost = CostFunction(pop(i).Position);if Dominates(pop(i), pop(i).Best) % 如果 i 支配 Best，则更新 Bestpop(i).Best.Position = pop(i).Position;pop(i).Best.Cost = pop(i).Cost;elseif Dominates(pop(i).Best, pop(i)) % 若 Best 支配 i ，则不更新% Do Nothingelse % 若互不支配，则产生随机数判断是否更新if rand<0.5pop(i).Best.Position = pop(i).Position;pop(i).Best.Cost = pop(i).Cost;endendend% Add Non-Dominated Particles to REPOSITORYrep = [reppop(~[pop.IsDominated])]; %#ok% Determine Domination of New Resository Membersrep = DetermineDomination(rep);% Keep only Non-Dminated Memebrs in the Repositoryrep = rep(~[rep.IsDominated]);% Update GridGrid = CreateGrid(rep, nGrid, alpha);% Update Grid Indicesfor i = 1:numel(rep)rep(i) = FindGridIndex(rep(i), Grid);end% Check if Repository is Fullif numel(rep)>nRepExtra = numel(rep)-nRep;for e = 1:Extrarep = DeleteOneRepMemebr(rep, gamma);endend% Plot Costsfigure(1);PlotCosts(pop, rep);pause(0.01);% Show Iteration Informationdisp(['Iteration ' num2str(it) ': Number of Rep Members = ' num2str(numel(rep))]);% Damping Inertia Weightw = w*wdamp;end

ZDT.m：测试函数 ZDT1

function z = ZDT(x)
% Function: z = ZDT(x)
%
% Description:  此系列的测试函数总共有 6 个，ZDT1 ~ ZDT6, 属于数值型测试函数，
%               当前实现的测试函数为 ZDT1
%
%
% Syntax:
%
%
% Parameters:
%   x：决策变量
%
% Return:
%   z：函数结果 f1, f2
%
%                  Young99
%         Revision:    Data:
%*************************************************************************n = numel(x);f1 = x(1);g = 1+9/(n-1)*sum(x(2:end));h = 1-sqrt(f1/g);f2 = g*h;z = [f1f2];end

DetermineDomination.m：判断是否为非支配个体

function pop = DetermineDomination(pop)
% Function: pop = DetermineDomination(pop)
%
% Description: 计算个体之间的支配关系，若被其他个体支配，将 IsDominated 设置为 true
%
%
% Syntax:
%
%
% Parameters:
%   pop：种群
%
% Return:
%   pop：进行非支配标记后的种群
%
%                  Young99
%         Revision:1.0     Data: 2022-12-07
%*************************************************************************nPop = numel(pop);% 初始化每个个体均为非支配个体for i = 1:nPoppop(i).IsDominated = false;end% 两两个体比较for i = 1:nPop-1for j = i+1:nPopif Dominates(pop(i), pop(j))pop(j).IsDominated = true;endif Dominates(pop(j), pop(i))pop(i).IsDominated = true;endendendend

Dominates.m：两两个体之间比较大小

function b = Dominates(x, y)
% Function: b = Dominates(x, y)
%
% Description: 比较两个个体的函数值
%
%
% Syntax:
%
%
% Parameters:
%   pop：种群
%
% Return:
%   b：比较结果，为布尔型
%
%                  Young99
%         Revision:1.0     Data: 2022-12-07
%*************************************************************************if isstruct(x)x = x.Cost;endif isstruct(y)y = y.Cost;endb = all(x <= y) && any(x

function Grid = CreateGrid(pop, nGrid, alpha)
% Function: Grid = CreateGrid(pop, nGrid, alpha)
%
% Description: 为每一个目标函数，选出 pop 中个体目标函数值的最小及最大值
%              将最小最大值利用 alpha 参数扩展一定的范围，作为当前维度网格的上下限
%
%
% Syntax:
%
%
% Parameters:
%   pop：rep 即为当前轮的非支配个体
%   nGrid：网格的维度大小
%   alpha：自定义参数，用于调整网格的最大最小上下线
%
% Return:
%   Grid：定义后的网格
%
%                  Young99
%         Revision:1.0     Data: 2022-12-07
%*************************************************************************c = [pop.Cost];cmin = min(c, [], 2);cmax = max(c, [], 2);dc = cmax-cmin;cmin = cmin-alpha*dc;cmax = cmax+alpha*dc;nObj = size(c, 1);empty_grid.LB = [];empty_grid.UB = [];Grid = repmat(empty_grid, nObj, 1);for j = 1:nObjcj = linspace(cmin(j), cmax(j), nGrid+1);Grid(j).LB = [-inf cj];Grid(j).UB = [cj +inf];endend

function particle = FindGridIndex(particle, Grid)
% Function: particle = FindGridIndex(particle, Grid)
%
% Description: 为 rep 中的每个个体划分所在的网格，其中
%              GridSubIndex 表示每维目标所对应的网格位置
%              GridIndex 表示将 GridSubIndex 归并为一个数来表示
%
%
% Syntax:
%
%
% Parameters:
%   particle：当前非支配集中的一个个体
%   Grid：已经划分好的网格，用于自适应网格算法
%
% Return:
%   particle：划分到对应网格后的个体
%
%                  Young99
%         Revision:1.0     Data: 2022-12-07
%*************************************************************************nObj = numel(particle.Cost);nGrid = numel(Grid(1).LB);particle.GridSubIndex = zeros(1, nObj);for j = 1:nObjparticle.GridSubIndex(j) = ...find(particle.Cost(j)

function leader = SelectLeader(rep, beta)
% Function: leader = SelectLeader(rep, beta)
%
% Description: 利用轮盘赌选出其中一个网格，网格聚集密度越小，越容易被选中，
%              再在选中的网格中随机选出一个个体作为 leader 即 gbest
%
%
% Syntax:
%
%
% Parameters:
%   rep：当前迭代的非支配个体
%   beta：自定义参数
%
% Return:
%   leader：被选中的 gbest
%
%                  Young99
%         Revision:1.0     Data: 2022-12-07
%*************************************************************************% Grid Index of All Repository MembersGI = [rep.GridIndex];% Occupied CellsOC = unique(GI);% Number of Particles in Occupied CellsN = zeros(size(OC));for k = 1:numel(OC)N(k) = numel(find(GI == OC(k)));end% Selection ProbabilitiesP = exp(-beta*N);  % 注意这是有负数，表示个体数越多的网格被选择的概率越小P = P/sum(P); % 转化为和为 1 的概率% Selected Cell Indexsci = RouletteWheelSelection(P);% Selected Cellsc = OC(sci);% Selected Cell MembersSCM = find(GI == sc);% Selected Member Index，random selectionsmi = randi([1 numel(SCM)]);% Selected Membersm = SCM(smi);% Leaderleader = rep(sm);end

function i = RouletteWheelSelection(P)
% 轮盘赌用于选择某个网格r = rand;C = cumsum(P);i = find(r <= C, 1, 'first');end

function rep = DeleteOneRepMemebr(rep, gamma)
% Function: rep = DeleteOneRepMemebr(rep, gamma)
%
% Description: 利用轮盘赌选出其中一个网格，网格聚集密度越大，越容易被选中，
%              再在选中的网格中随机选出一个个体删除
%
%
% Syntax:
%
%
% Parameters:
%   rep：当前迭代的非支配个体
%   beta：自定义参数
%
% Return:
%   leader：被选中的 gbest
%
%                  Young99
%         Revision:1.0     Data: 2022-12-07
%*************************************************************************% Grid Index of All Repository MembersGI = [rep.GridIndex];% Occupied CellsOC = unique(GI);% Number of Particles in Occupied CellsN = zeros(size(OC));for k = 1:numel(OC)N(k) = numel(find(GI == OC(k)));end% Selection ProbabilitiesP = exp(gamma*N);P = P/sum(P);% Selected Cell Indexsci = RouletteWheelSelection(P);% Selected Cellsc = OC(sci);% Selected Cell MembersSCM = find(GI == sc);% Selected Member Indexsmi = randi([1 numel(SCM)]);% Selected Membersm = SCM(smi);% Delete Selected Memberrep(sm) = [];end

function PlotCosts(pop, rep)pop_costs = [pop.Cost];plot(pop_costs(1, :), pop_costs(2, :), 'ko');hold on;rep_costs = [rep.Cost];plot(rep_costs(1, :), rep_costs(2, :), 'r*');xlabel('1^{st} Objective');ylabel('2^{nd} Objective');grid on;hold off;end
