HyperMesh宝典 | 跟着老师学，你也可以做好二次开发
说到二次开发，你的脑海里是不是浮现出了“码农”两个字？有人可能会问，码农又是什么？
你是不是觉得二次开发这种码农干的事情感觉起来也太困难了吧？
其实有时候二次开发真的很简单，懂一点二次开发会让你的工作更有效率，让你的分析生活更有趣，不用再对一件单调乏味的事情重复千百次了~
本文将会通过几个例子让你明白小汰真的所言非虚。此外，任何有关TCL编程语言等需要专门学习的内容本期都不涉及，让你简单轻松地学会二次开发。
一、应用1：创建节点（node）
在前处理建模中经常需要创建节点，有时数量还相当多，接下来我们就来看一下如何通过二次开发把这些点“变”到HyperMesh中去。
看到二次开发发怵？别怕，保证你一看就会！
1、输入

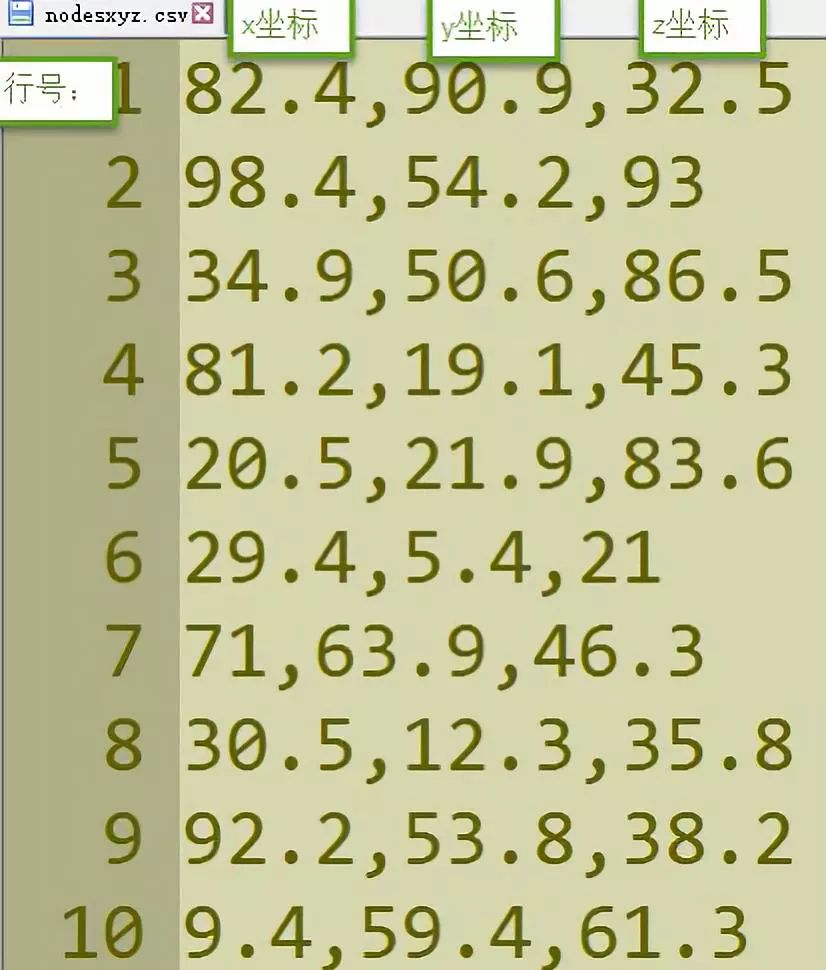

比如我们已经从别的途径获得了以下这些点的x,y,z坐标，这些坐标保存在nodesxyz.csv文件中，这是一个文本文件，可以使用文本编辑器或者excel打开。（请选择文章附件领取HyperMesh软件学习及培训资料）

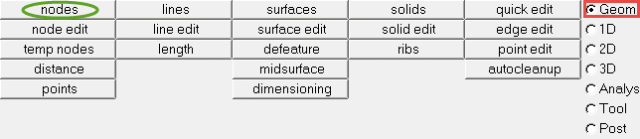

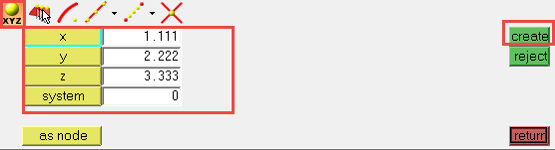

在HyperMesh中先按照传统的方法创建第一个点：
然后从下拉菜单Edit -> Command File打开命令流文件：

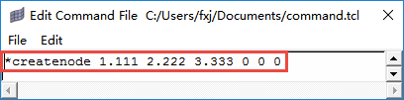

我们可以看到下面这条命令，所以我们只需要按照这个格式得到其它命令语句即可实现目标。
视频里使用了一个名叫nodepad++的文本编辑器，先在HyperMesh**命令语句至nodepad++，按住Alt再按鼠标左键拖拽进行列模式的选择，**和粘贴我们想要生成的点的x,y,z坐标。

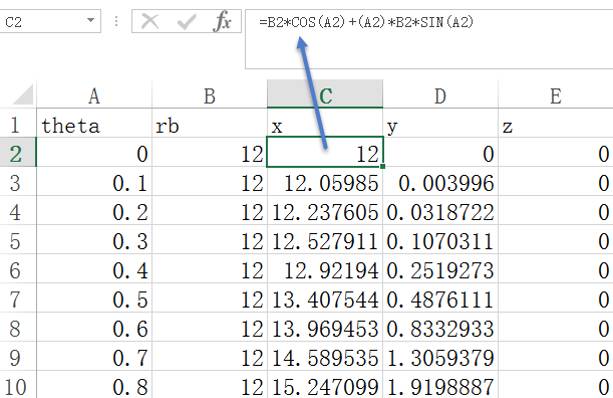

更复杂的情况也可以使用excel来实现这个过程，请看下面这个例子~

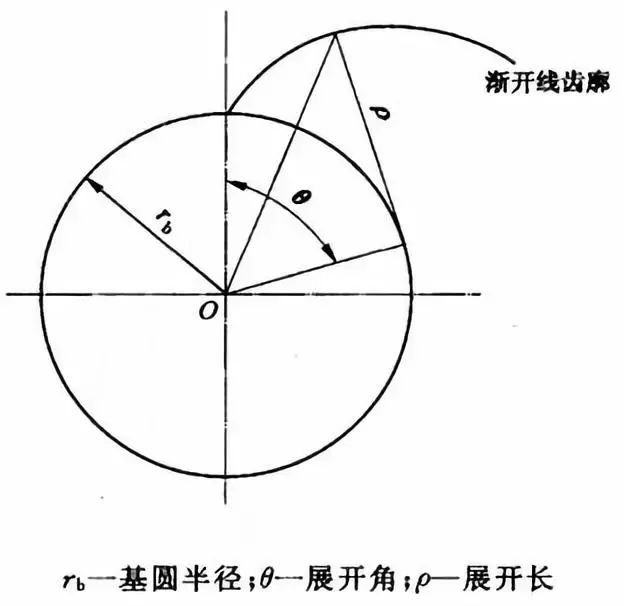

二、应用2：绘制直齿轮渐开线
r=12
Θ = 0:2π:0.01
x=rb×cos(θ)+θ×r×sin(θ)
y=rb×sin(θ)-θ×r×cos(θ)
z=0
式中，rb为基圆半径；θ为展角，其单位为弧度，如果是斜齿轮只需把θ改为（ θ+压力角α）。
点击完整阅读全文
