2.1 STM32F103VET6 MCU核心电路的绘制

学习目录

2.1 STM32F103VET6 MCU核心电路的绘制

总结：放置元件，连线，放置网络标号，更新序号。

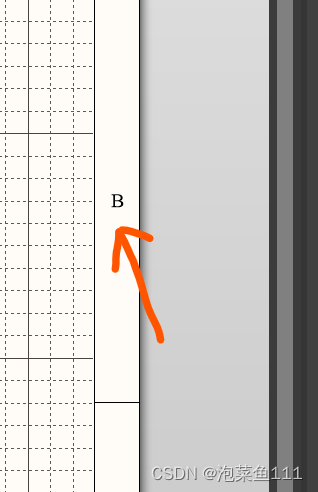

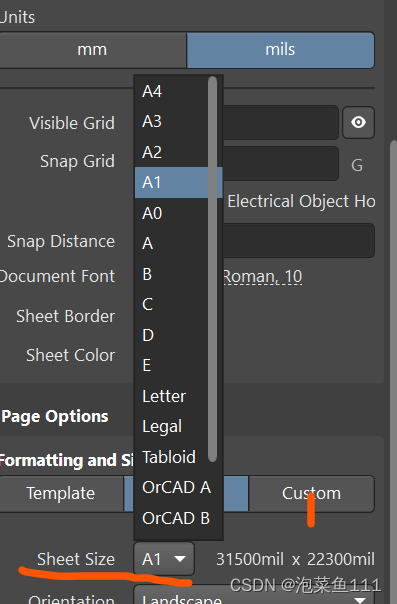

主控放上去之后原理图图纸不太够：双击右边边缘，默认图纸大小是A4，这里改成A1。

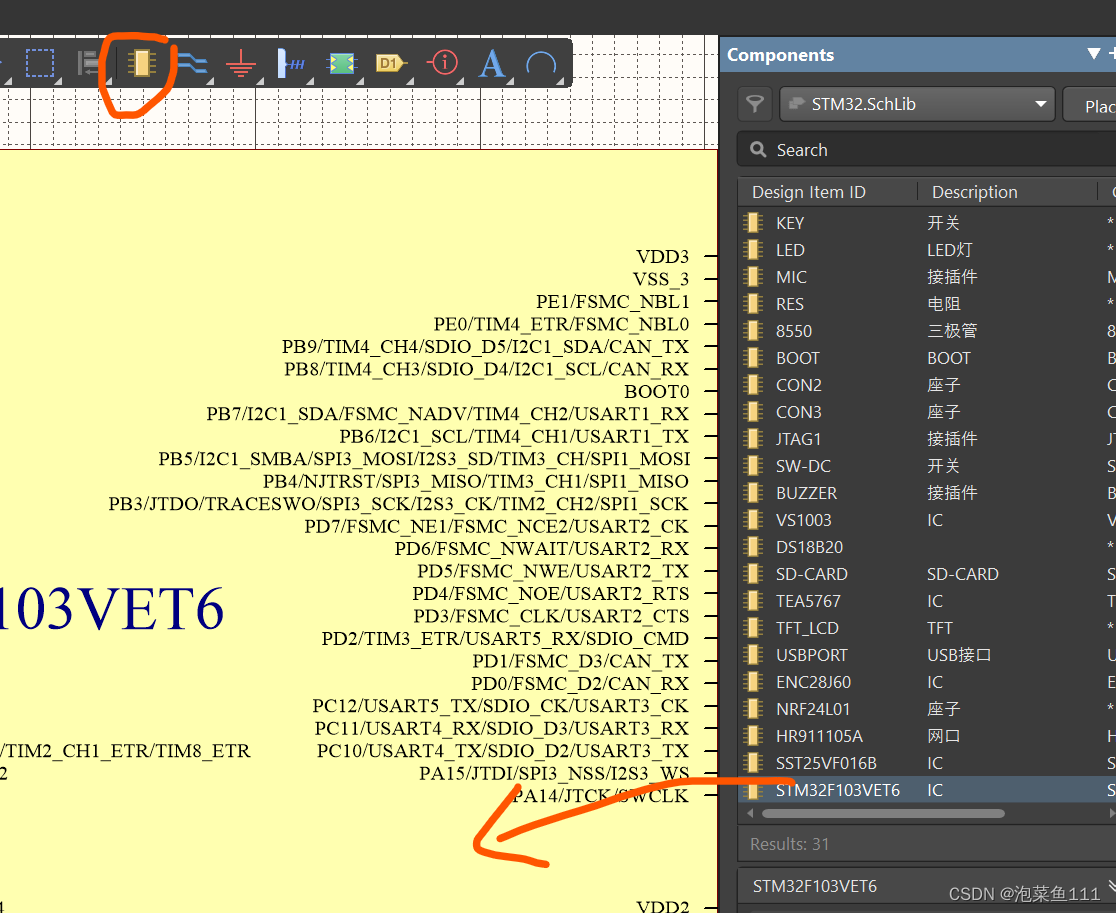

在元件库里格点要对齐了，不然原理图里用的时候还得改，点击这个可以放置元件。

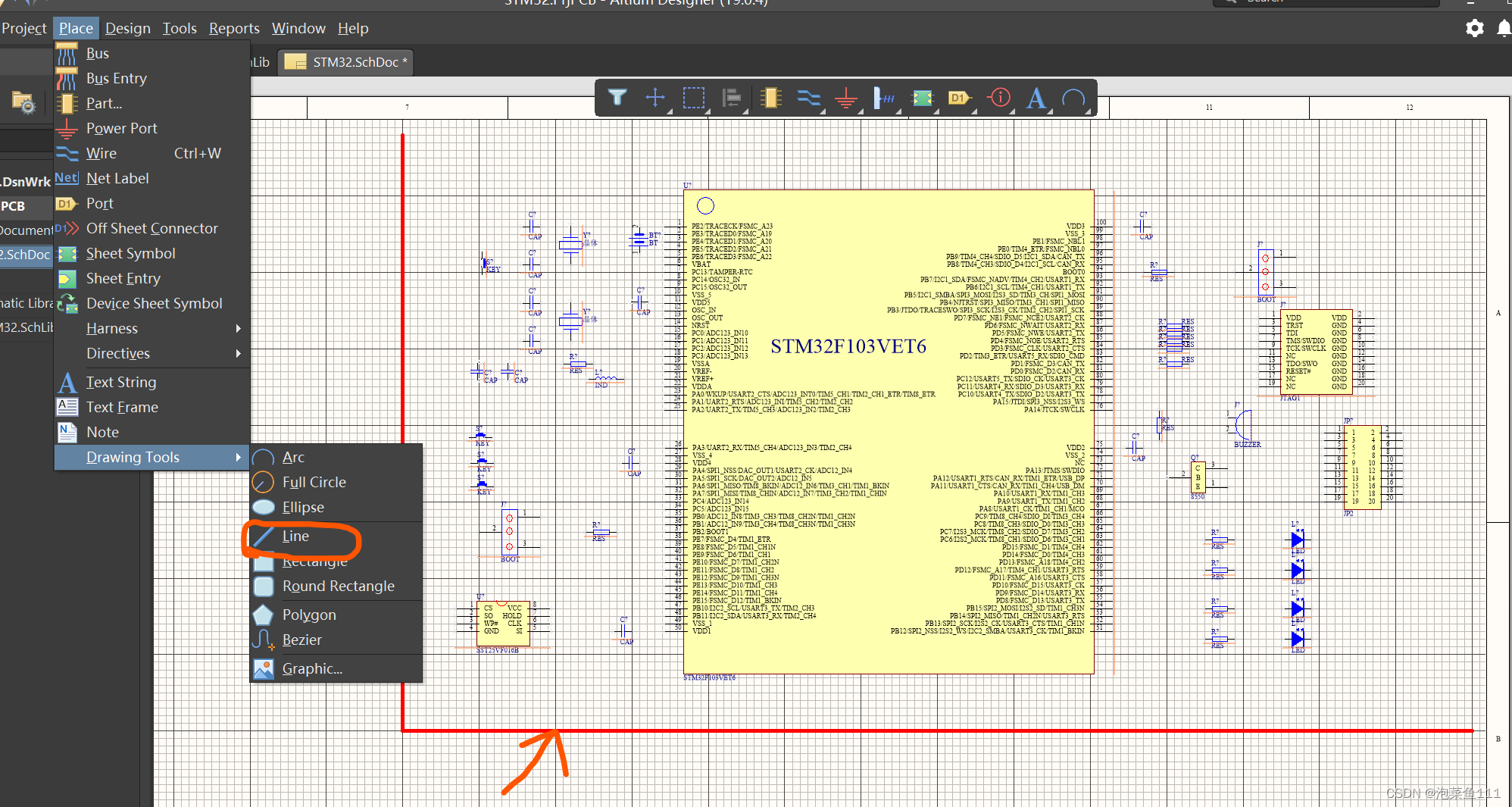

按照原理图把元件都摆放好之后，可以画一根线把图包住。把电阻电容电感等元件的Value值改了，然后开始连线，注意这里下面图上的线是没有电气属性的线，我们要连的线是导线，有电气属性，是上边那个，快捷键Ctrl+W，用这个导线把元件都连起来。

如果有元件需要改动的，可以在元件库里改，改完后右击选择更新到原理图，点OK就好了。

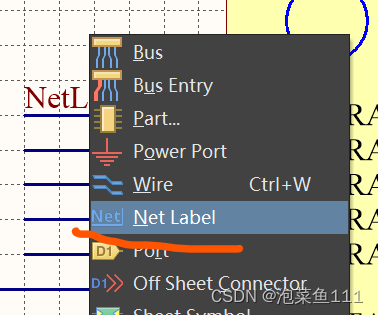

然后点P放置网络标签：

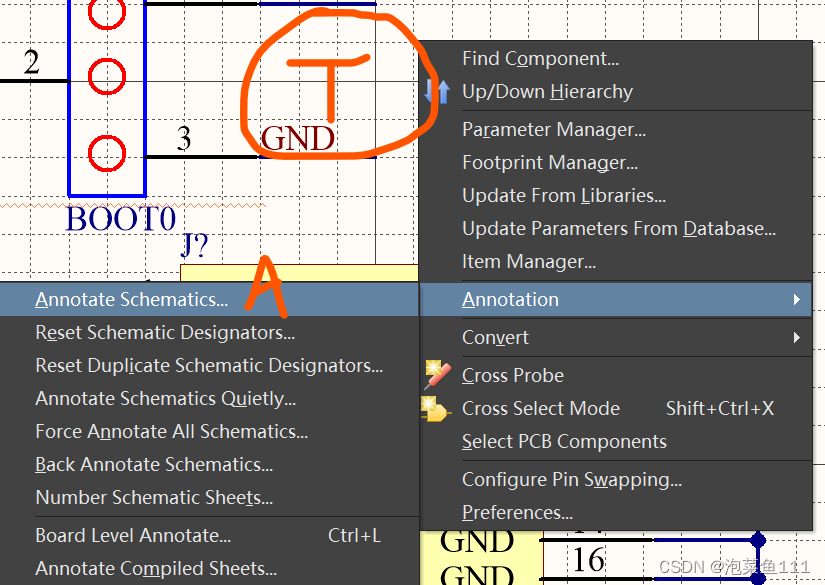

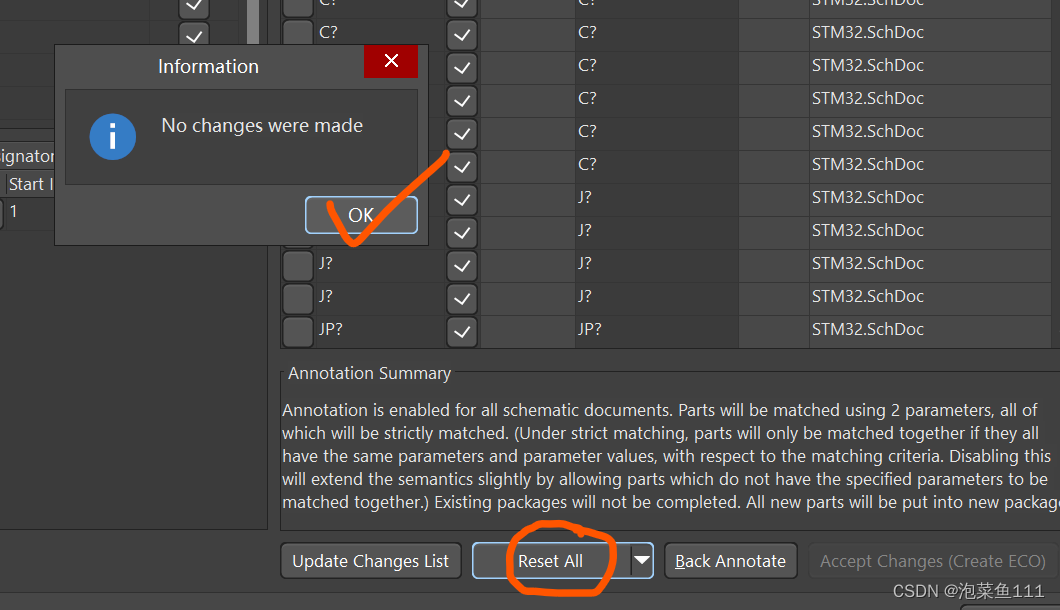

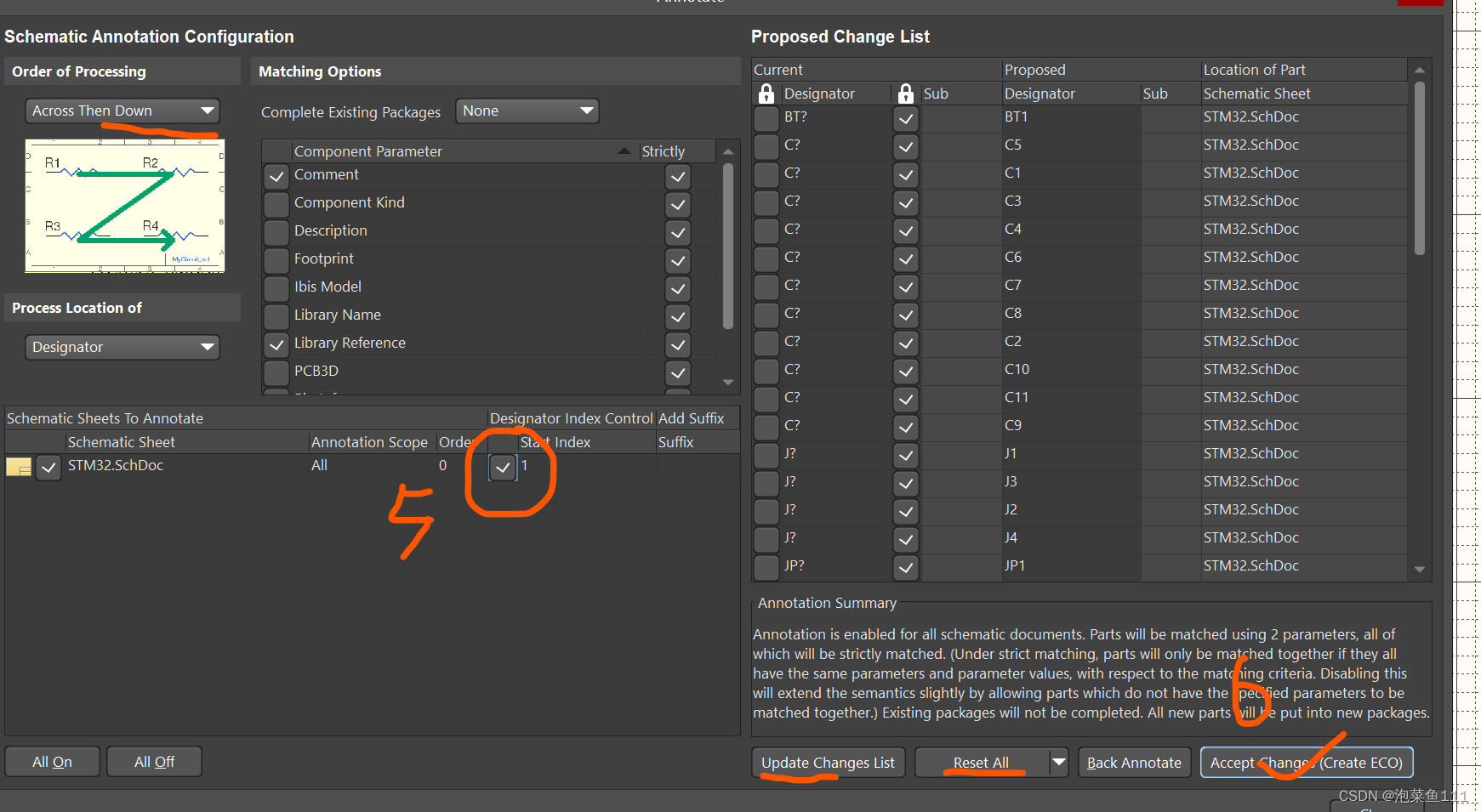

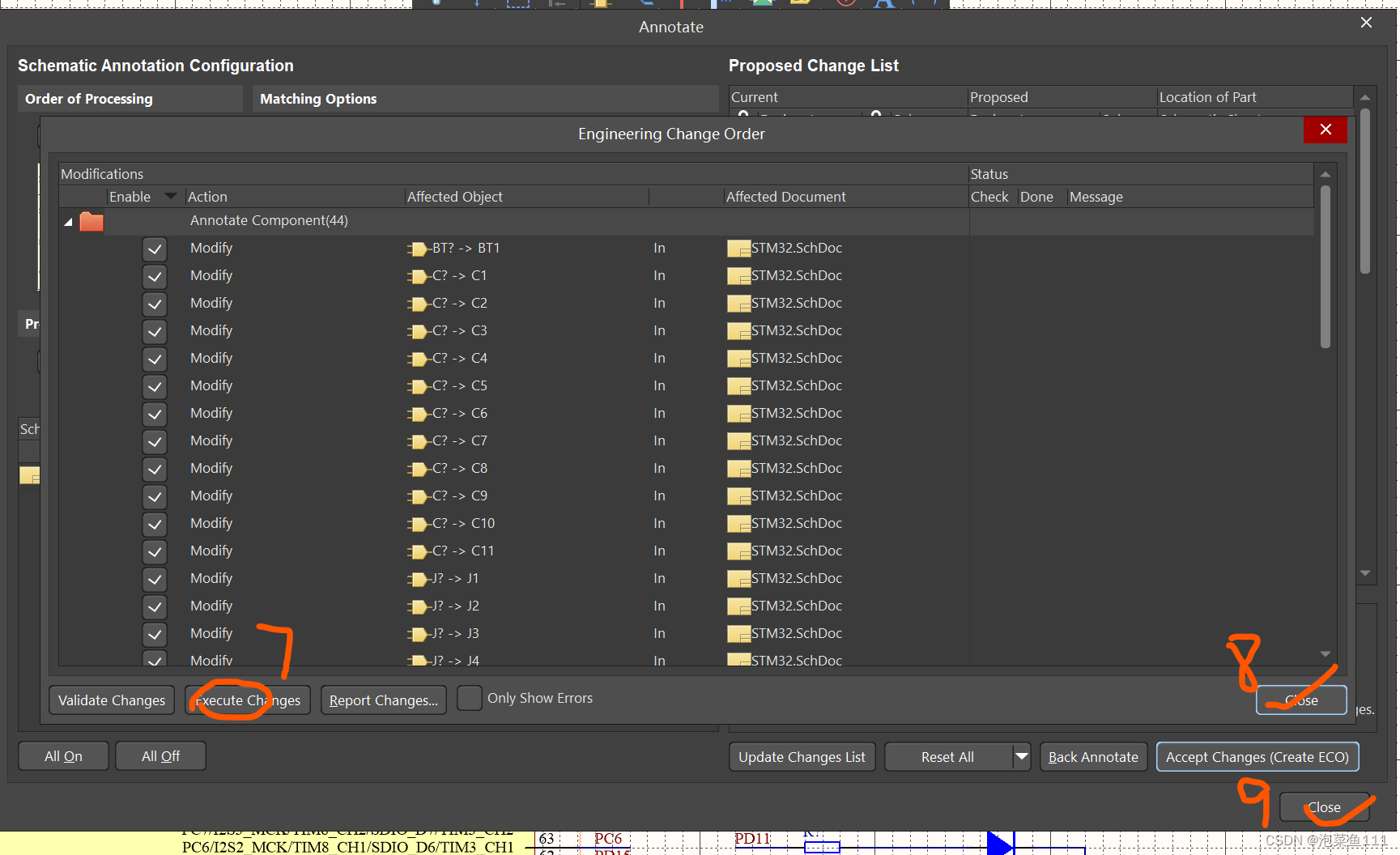

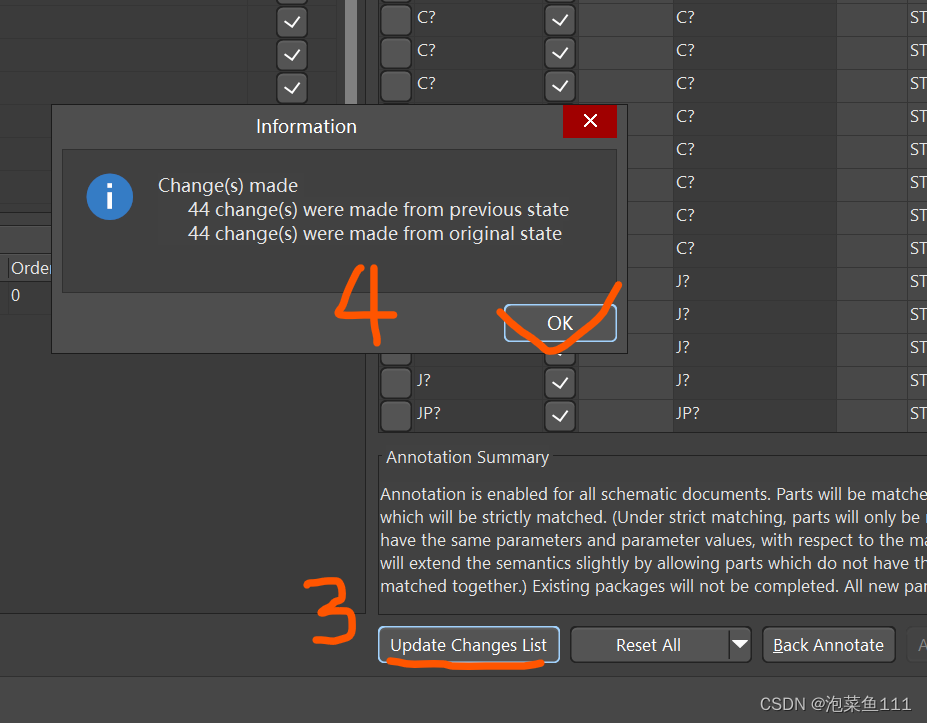

标完网络标签之后可以发现出现很多错误，点击快捷键“T”“A”，（标注，原理图标注），先点reset all，ok，然后再点更新更改列表，ok，该打勾的打勾，接收更改创建，执行变更，关闭，关闭。

 关闭之后发现原来的报错消失了。

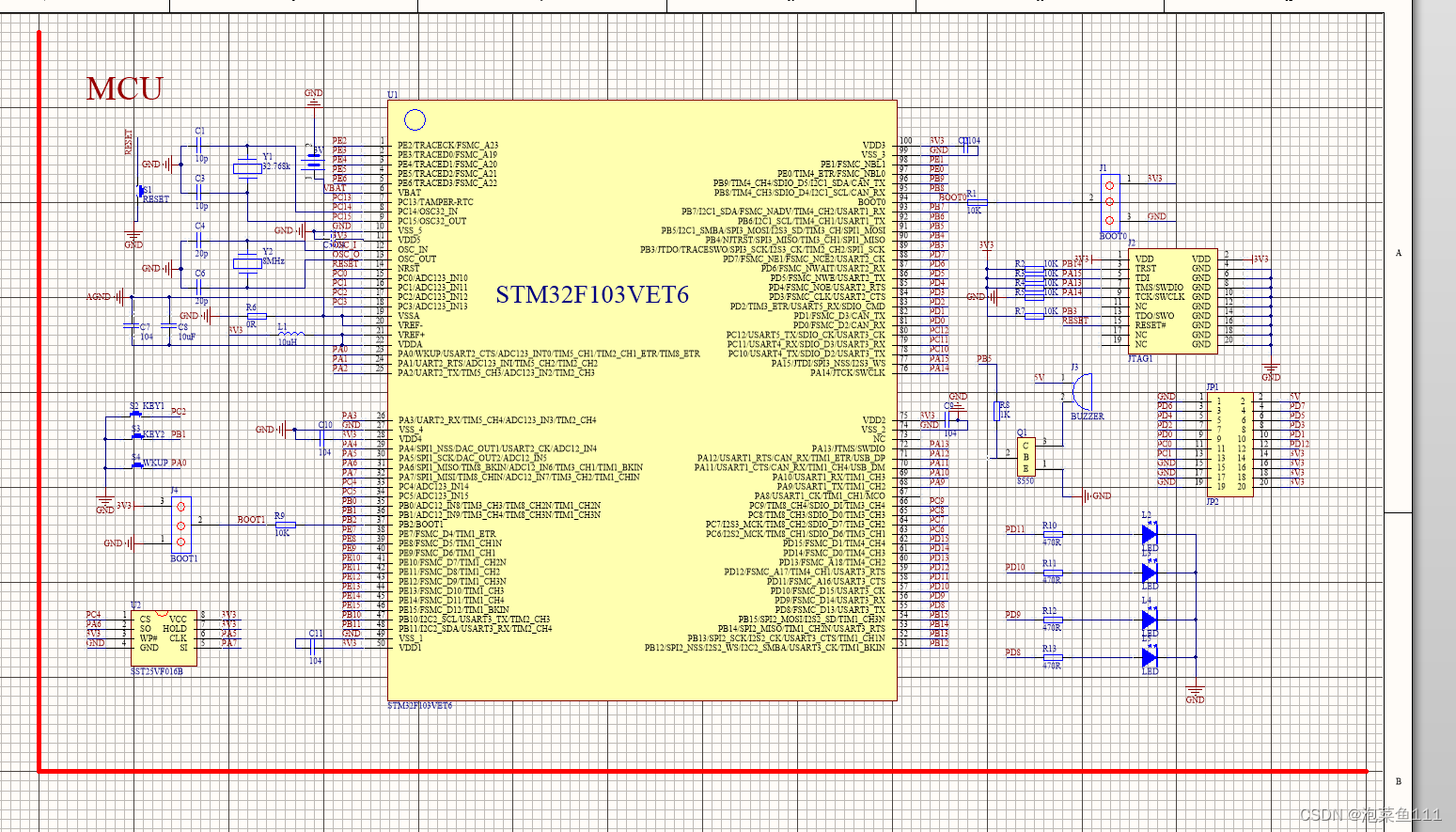

 至此，关于MCU部分的原理图就绘制好了，另外重要的一点是，记得保存。。
