引言

上篇文章实现了 ori 指令，并且搭建验证平台，验证了功能的正确性。但是有一个问题就是，当时验证的思路并不是将C语言通过编译器编译之后产生一系列指令码，而是手写 ori 指令，写入指令存储器内，完成的是简单的设计功能验证。本片将着手配置MIPS的编译环境。

致谢

感谢书籍《自己动手写CPU》及其作者雷思磊。一并感谢开源精神。

拥有Linux开发环境

1、Linux虚拟机安装

由于本人之前学习EDA软件时，电脑就安装了 Ununtu16.04 的虚拟机，所以此处直接跳过。当时安装的记录：

我的LINUX入门记录（1）https://blog.csdn.net/qq_43045275/article/details/127418509?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522167049134716800182786680%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=167049134716800182786680&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-1-127418509-null-null.nonecase&utm_term=linux&spm=1018.2226.3001.4450

2、共享文件夹

参考下面链接：VMware下共享文件夹的实现

GNU工具链安装

终端输入：

mips-linux-gnu-gcc -v

可以按照提示的安装命令安装。

建议将下面的所有文件置于共享文件夹目录下！

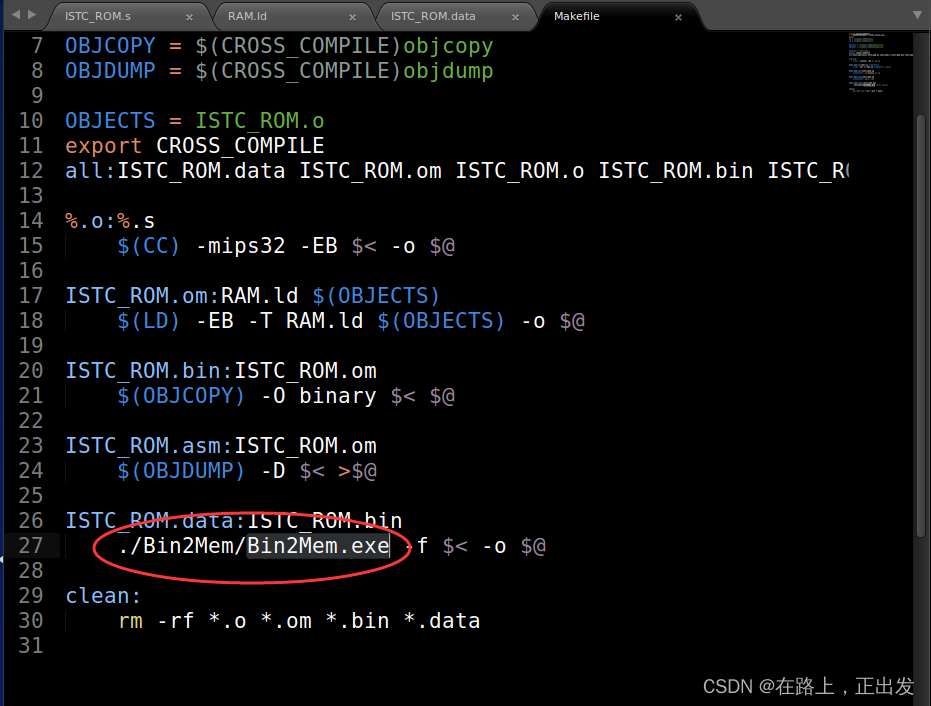

Makefile

分享一下：

ifndef CROSS_COMPILECROSS_COMPILE = mips-linux-gnu-
endif
CC = $(CROSS_COMPILE)as
LD = $(CROSS_COMPILE)ldOBJCOPY = $(CROSS_COMPILE)objcopy
OBJDUMP = $(CROSS_COMPILE)objdumpOBJECTS = ISTC_ROM.o
export CROSS_COMPILE
all:ISTC_ROM.data ISTC_ROM.om ISTC_ROM.o ISTC_ROM.bin ISTC_ROM.asm%.o:%.s$(CC) -mips32 -EB $< -o $@ISTC_ROM.om:RAM.ld $(OBJECTS) $(LD) -EB -T RAM.ld $(OBJECTS) -o $@ISTC_ROM.bin:ISTC_ROM.om$(OBJCOPY) -O binary $< $@ISTC_ROM.asm:ISTC_ROM.om$(OBJDUMP) -D $< >$@ISTC_ROM.data:ISTC_ROM.bin./Bin2Mem/Bin2Mem.exe -f $< -o $@clean:rm -rf *.o *.om *.bin *.data

RAM.ld

MEMORY{      ram(RW)    : ORIGIN = 0x00000000, LENGTH = 0x00001000}
SECTIONS
{/*For some reason the linker script can't see the _reset_vector symbol (even if we declare it global), so we explicitly set it. */.text :{*(.text)} > ram.data :{*(.data)} > ram.bss :{*(.bss)} > ram.stack  ALIGN(0x10) (NOLOAD):{*(.stack)_ram_end = .;} > ram
}
ENTRY (_start)

Bin2Mem.exe

这个文件网上有很多，找不到可以私信我。

注意

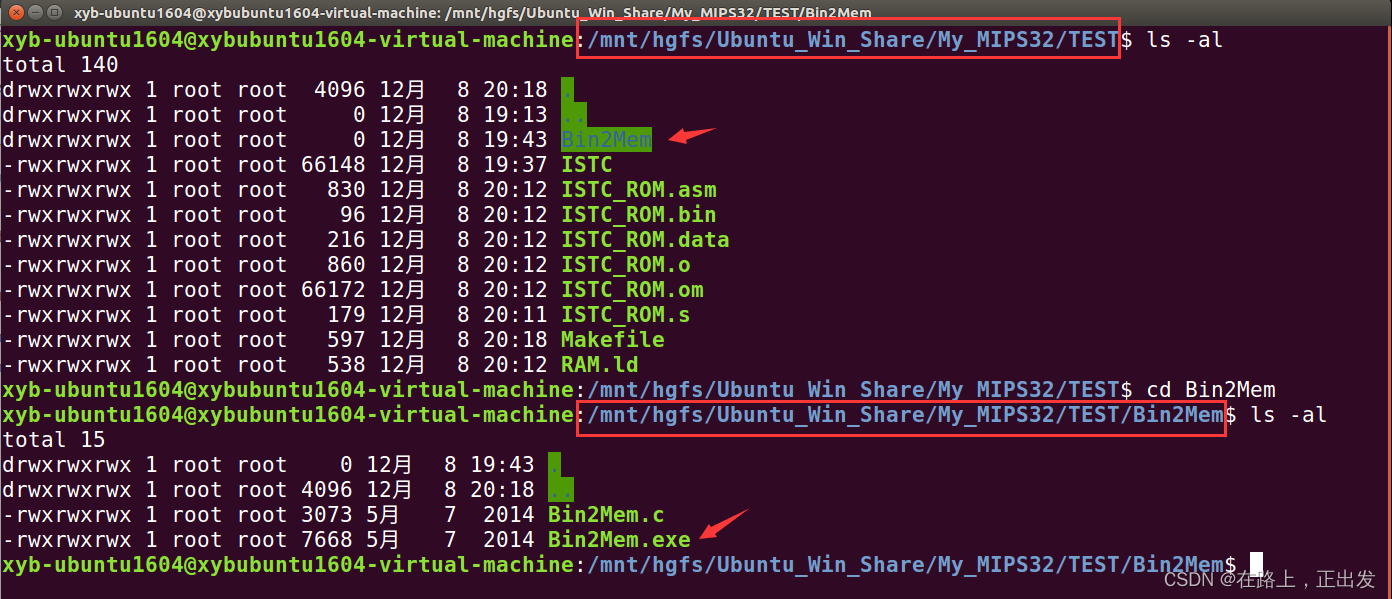

路径

测试

编写源程序文件 ISTC_ROM.s：

.org 0x0
.global _start
.set noat		_start:
ori $1,$5,0x1100
ori $2,$6,0x0020
ori $3,$7,0xFF00
ori $4,$8,0xFFFF
nop
nop
ori $2,$8,0x0020
ori $3,$9,0xFF00
ori $4,$10,0xFFFF

在源文件所在的路径下，右键——>打开终端：

首先清除：

make clean

生成初始化文件：

make all

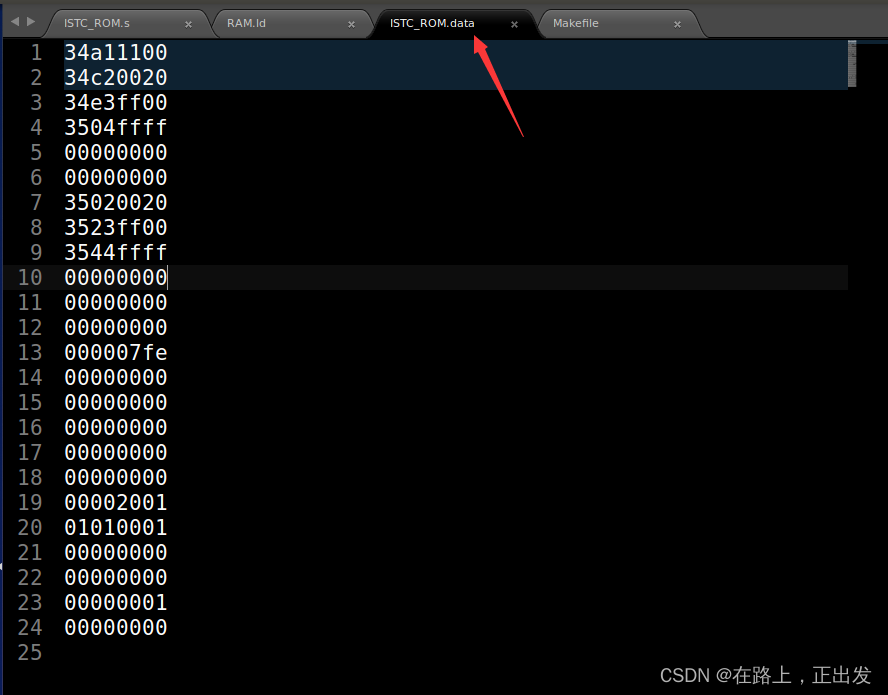

打开 .data 文件查看：

有问题可以评论区留言~~~
