前言

因为要课上讲这东西，因此总结总结，发个博客

神经网络公式推导

参数定义

										模型图

假设我们有这么一个神经网络，由输入层、一层隐藏层、输出层构成。
（这里为了方便，不考虑偏置bias）
输入特征为x_n
输入层与隐藏层连接的权重为v_ij
隐藏层的输出（经过激活函数）为y_m
隐藏层与输出层连接的权重为w_jk
输出层的预测值（经过激活函数）为o_l
隐藏层和输出层后面都接sigmoid激活函数。
Simoid激活函数如下：

前向传播（forward）

首先，我们可以试着表示一下y₁
如模型图所示可以表示为：

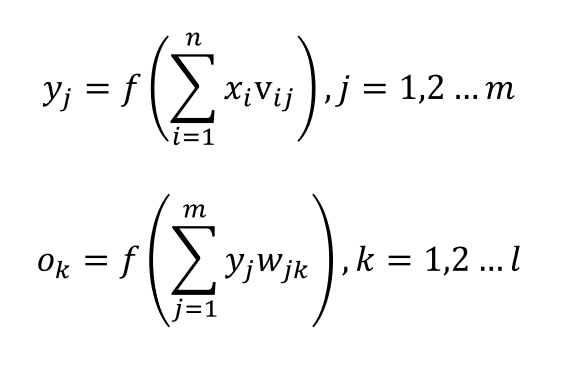

那么我要表示y_j呢？

其中j=1时，就是y₁的表示，j=m时，就是y_m的表示。

同理我们可以得到：

o_k表示输出层第k个神经元的预测值，这就是我们需要的输出。
至此，正向传播完毕。

反向传播（backward）

光正向传播，我们只能得到模型的预测值，不能更新模型的参数，也就是说，正向传播的时候，模型是不会被更新的。

因为我们得到了模型输出的预测值，并且我们手上有对应的真实值，我们就能够将误差反向传播，更新模型参数。

具体操作怎么操作呢？

首先，我们需要定义误差，即预测值和真实值差了多少，以此来决定模型参数更新的方向和力度。

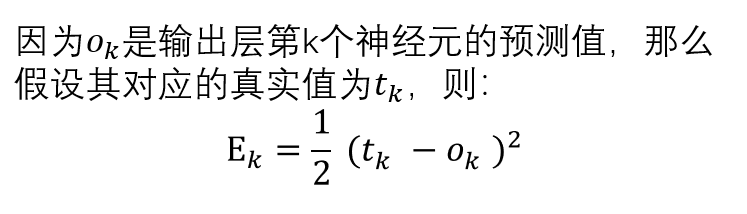

这里我们采用简单的差的平方的损失函数：

注意，这里只是更新输出层第k个神经元所反馈的误差。

隐藏层和输出层的权重更新

首先根据已知如下：

输出层预测值o_k

激活函数Sigmoid

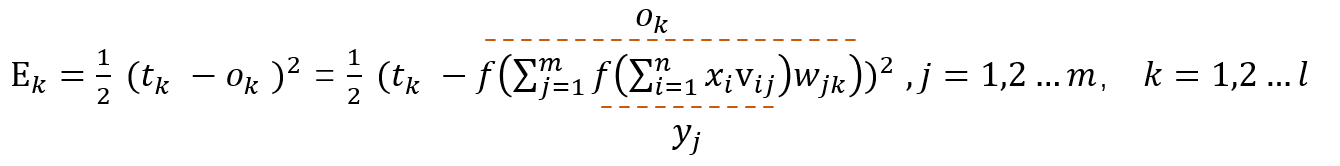

那我们可以试着展开一下E_k

因为我们现在需要更新的是w_jk，因此展开到w_jk我们就能有一个比较形象的认识了。

根据梯度下降法可得，我们现在只需要求出

即可通过

来更新我们隐藏层和输出层的权重了。
那么如何计算呢？
直接求导可能有点混乱，利用复合函数求导的方法，我们可以根据链式法则将表达式展开如下：

接下来我们分别求出

以及

就可以了。

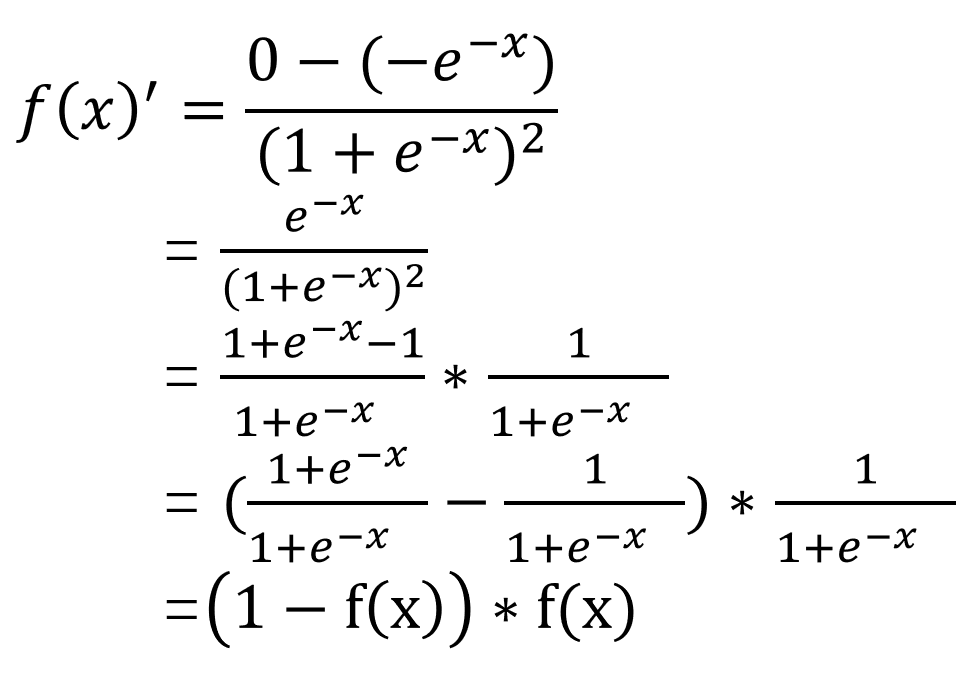

我们先给出激活函数的导数推导过程：


就是使用复合函数除的求导法则进行求导。我们可以发现sigmoid函数求导之后还是挺好看的。

接下来就是计算两个导数即可。

首先：

一眼就能看出来了吧。

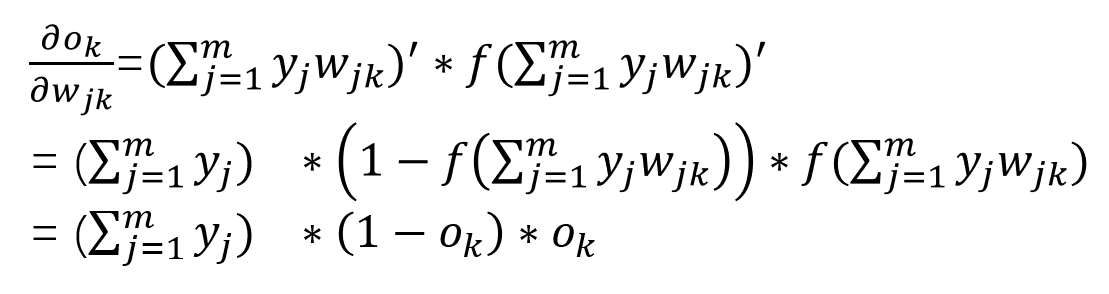

这个可能会有点困难，但是仔细看看，发现还是很简单的。
首先

然后我们知道 [f(g(x))]’ = g(x)’ * f(g(x))’
例如 y = log(x^2)
那么 y’ = (x^2)’ * [log(x^2)]’ = 2*x * 1 / x^2 = 2x / x^2
由于这里f(x)是Sigmoid激活函数
f(x)’ = (1-f(x)) * f(x) （上面已经推到过了）

那么这个结果计算起来就比较简单了。

既然如此，将结果拼起来就是我们要求的结果了：

其中：

全是已知的，不就可以更新参数了嘛

因此，加个学习率这层权重更新推导就大功告成了。

输入层和隐藏层的权重更新

如果上面的推导看懂了，下面的推导就非常简单了，无非就是多展开一级，多求一次导数而已。

首先（前面已经推到过了）

那么我们可以将误差再展开一级：

那么下面这个就非常值观了

同样的，我们也分别求出三次的导数，最后拼起来就行了。

至此分别求出来了，拼起来就是我们要的结果了：

通过观察，里面全是已知的变量
那么更新公式也就有了：

至此我们公式推导就完成了。

代码实现

首先需要数据集，这里使用手写数据集。
训练集 http://www.pjreddie.com/media/files/mnist_train.csv
测试集 http://www.pjreddie.com/media/files/mnist_test.csv

python手写实现

其中比较关键的就是那两个参数的更新公式。

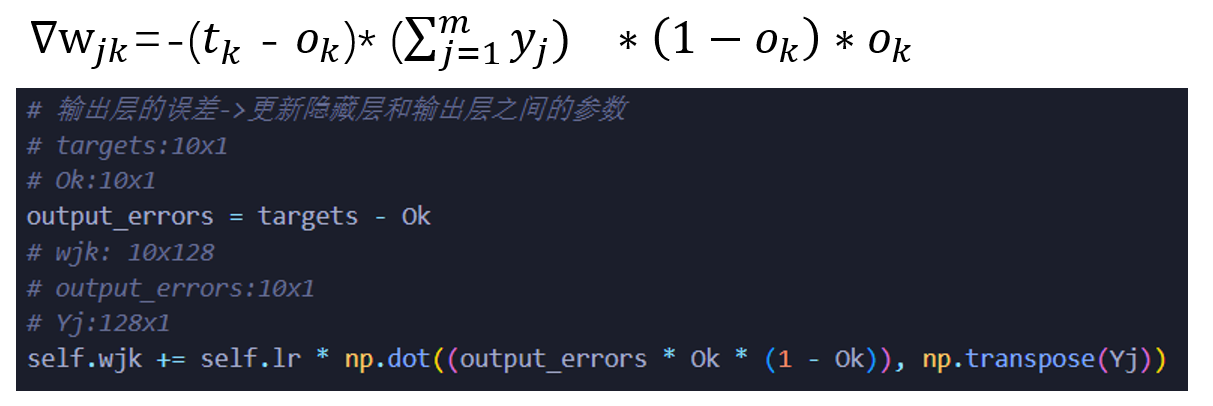

隐藏层和输出层的权重更新：

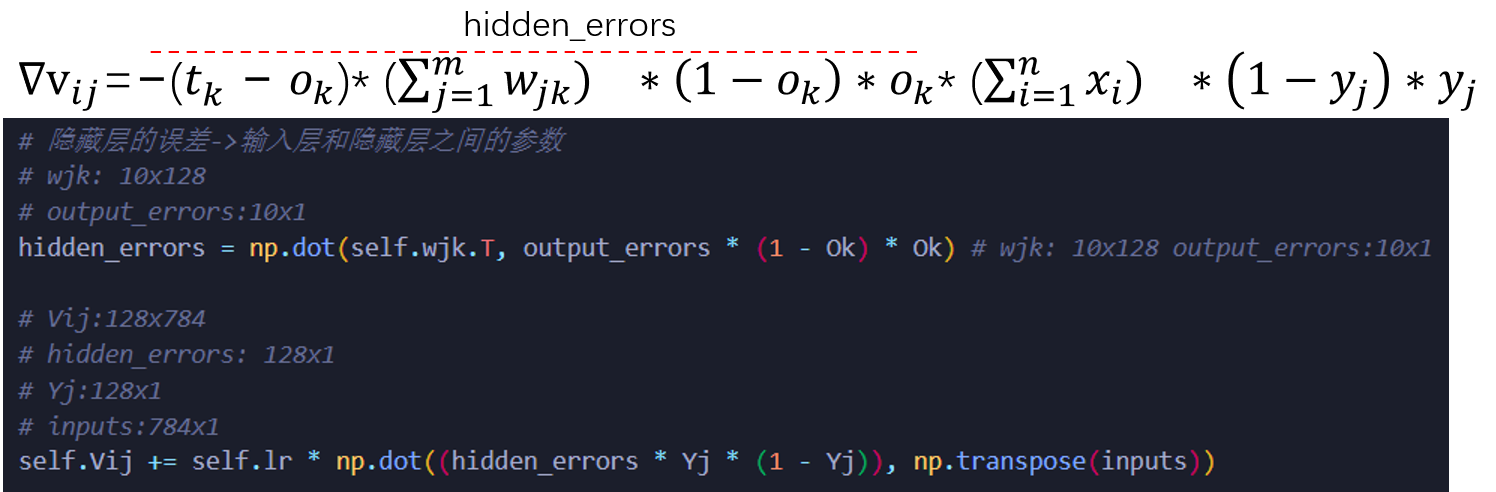

输入层和隐藏层的权重更新

完整代码如下：

import numpy as np
import scipy.special
import matplotlib.pyplotclass Network:def __init__(self, input_size, hidden_size, output_size, learning_rate):self.input_size = input_sizeself.hidden_size = hidden_sizeself.output_size= output_sizeself.lr = learning_rate# 初始化参数# 输入层和隐藏层之间的参数self.Vij = np.random.normal(0.0, pow(self.hidden_size, -0.5), (self.hidden_size, self.input_size))# 隐藏层和输出层之间的参数self.wjk = np.random.normal(0.0, pow(self.output_size, -0.5), (self.output_size, self.hidden_size))# sigmoid激活函数self.activation_function = lambda x: 1 / (1 + np.exp(-x))def train(self, inputs_list, targets_list):# 数据inputs = np.array(inputs_list, ndmin=2).T# 标签targets = np.array(targets_list, ndmin=2).T# 隐藏层的输入hidden_inputs = np.dot(self.Vij, inputs)# 隐藏层的输出Yj = self.activation_function(hidden_inputs)# 输出层的输入final_inputs = np.dot(self.wjk, Yj)# 输出层的输出Ok = self.activation_function(final_inputs)# 输出层的误差->更新隐藏层和输出层之间的参数# targets:10x1  # Ok:10x1output_errors = targets - Ok # wjk: 10x128 # output_errors:10x1# Yj:128x1self.wjk += self.lr * np.dot((output_errors * Ok * (1 - Ok)), np.transpose(Yj))# 隐藏层的误差->输入层和隐藏层之间的参数# wjk: 10x128 # output_errors:10x1hidden_errors = np.dot(self.wjk.T, output_errors * (1 - Ok) * Ok) # wjk: 10x128 output_errors:10x1# Vij:128x784# hidden_errors: 128x1# Yj:128x1# inputs:784x1self.Vij += self.lr * np.dot((hidden_errors * Yj * (1 - Yj)), np.transpose(inputs)) # 简单计算均方误差errors = (np.power(output_errors, 2).sum() + np.power(hidden_errors, 2).sum())return errorsdef predict(self, inputs_list):inputs = np.array(inputs_list, ndmin=2).Thidden_inputs = np.dot(self.Vij, inputs)Yj = self.activation_function(hidden_inputs)final_inputs = np.dot(self.wjk, Yj)Ok = self.activation_function(final_inputs)return Okdef get_acc(self, data):sum = len(data)true_n = 0for d in data:all_values = d.split(',')inputs = (np.asfarray(all_values[1:])/255.0 * 0.99) + 0.01pred = np.argmax(self.predict(inputs))if int(pred) == int(all_values[0]):true_n += 1return true_n / suminput_size = 784
hidden_size = 128
output_size = 10
learning_rate = 0.001
epoch = 2model = Network(input_size=input_size, hidden_size=hidden_size, output_size=output_size, learning_rate=learning_rate)training_data_file = open("mnist_train.csv", "r")
training_data_list = training_data_file.readlines()
training_data_file.closetesting_data_file = open("mnist_test.csv", "r")
testing_data_list = testing_data_file.readlines()
testing_data_file.closefor i in range(epoch):errors = []for record in training_data_list:all_values = record.split(',')# 输入数据inputs = (np.asfarray(all_values[1:])/255.0 * 0.99) + 0.01# 标签数据targets = np.zeros(output_size) + 0.01targets[int(all_values[0])] = 0.99# 训练train_errors = model.train(inputs, targets)errors.append(train_errors)print("epoch", i)print("训练集平均损失为", np.mean(errors))
train_acc = model.get_acc(training_data_list)
test_acc = model.get_acc(testing_data_list)
print("训练集准确率", train_acc)
print("测试集准确率", test_acc)

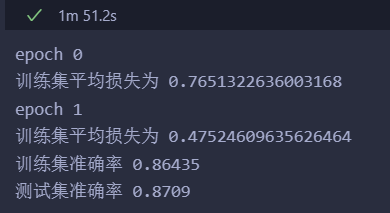

输出：

pytorch实现

import pandas as pd
import numpy as np
import torch as th
import torch.nn as nn
import torch.utils.data.dataloader as dataloader
from torch.utils.data import TensorDataset
from tqdm import tqdm
from sklearn.metrics import accuracy_scoredef get_dataloader(batch_size, file_name):filedata = pd.read_csv(file_name, header=None)label = filedata.values[:, 0]data = filedata.values[:, 1:]data = th.from_numpy(data).to(th.float32)label = th.from_numpy(label).to(th.long)  # 标签这里用不到，但是不影响吧dataset = TensorDataset(data, label)data_loader = dataloader.DataLoader(dataset=dataset, shuffle=True, batch_size=batch_size)  return data_loaderbatch_size = 256
input_size = 784
hidden_size = 128
output_size = 10
learning_rate = 0.001
epoch = 2
test_loader = get_dataloader(batch_size=batch_size, file_name = "mnist_test.csv")
train_loader = get_dataloader(batch_size=batch_size, file_name = "mnist_train.csv")class network(nn.Module):def __init__(self, input_size, hidden_size, output_size):super().__init__()self.input_size = input_sizeself.hidden_size = hidden_sizeself.output_size = output_sizeself.w1 = nn.Linear(input_size, hidden_size, bias=False)self.w2 = nn.Linear(hidden_size, output_size, bias=False)self.sigmoid = nn.Sigmoid()def forward(self, x):i2h = self.w1(x)i2h = self.sigmoid(i2h)h2o = self.w2(i2h)h2o = self.sigmoid(h2o)return h2odef evaluate_model(model, iterator, criterion):all_pred = []all_y = []losses = []for i, batch in tqdm(enumerate(iterator)):if th.cuda.is_available():input = batch[0].cuda()label = batch[1].type(th.cuda.LongTensor)else:input = batch[0]label = batch[1]y_pred = model(input)loss = criterion(y_pred, label)losses.append(loss.cpu().detach().numpy())predicted = th.max(y_pred.cpu().data, 1)[1]all_pred.extend(predicted.numpy())all_y.extend(label.cpu().detach().numpy())score = accuracy_score(all_y, np.array(all_pred).flatten())return score, np.mean(losses)model = network(input_size=input_size, hidden_size=hidden_size, output_size=output_size)optimizer = th.optim.Adam(model.parameters(), lr=learning_rate) # Adam优化器
loss_func = nn.CrossEntropyLoss() # 损失函数train_scores = []
test_scores = []
train_losses = []
test_losses = []
for epoch in range(epoch):model.train() # 模型训练for step, (x, label) in enumerate(train_loader):pred = model(x)loss = loss_func(pred, label)      # 损失函数optimizer.zero_grad()               # 清空梯度loss.backward()                     # 反向传播optimizer.step()                    # 优化器model.eval() # 固定参数train_score, train_loss = evaluate_model(model, train_loader, loss_func)test_score, test_loss = evaluate_model(model, test_loader, loss_func)train_losses.append(train_loss)test_losses.append(test_loss)train_scores.append(train_score)test_scores.append(test_score)print('#' * 20)print('train_acc:{:.4f}'.format(train_score))print('test_acc:{:.4f}'.format(test_score))import matplotlib.pyplot as plt
# 训练完画图
x = [i for i in range(len(train_scores))]
fig = plt.figure()
plt.plot(x, train_scores, color ="r", label="train_score")
plt.plot(x, test_scores, color="g", label="test_score")
plt.legend()
plt.show()# 训练完画图
x = [i for i in range(len(train_scores))]
fig = plt.figure()
plt.plot(x, train_losses, color ="r", label="train_loss")
plt.plot(x, test_losses, color="g", label="test_loss")
plt.legend()
plt.show()

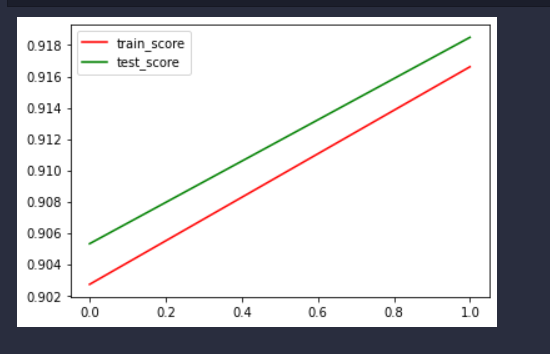

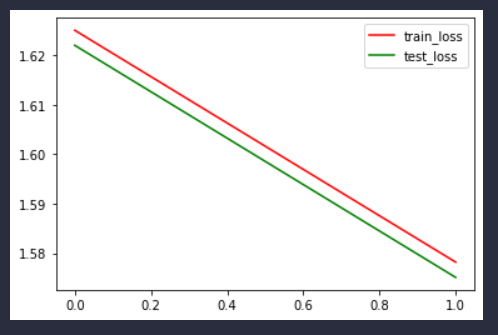

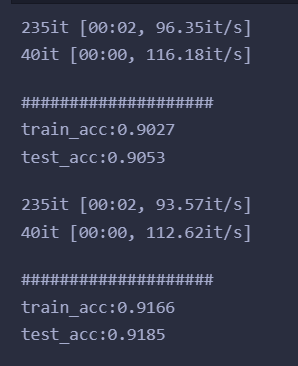

输出

总结

感觉从推导到代码实现也是一个反复的过程，从推导发现代码写错了，写不出代码了就要去看看推导的过程，这个过程让我对反向传播有了较全面的理解。

我们发现，手写代码运行时间要一分多钟而pytorch其实只要10s不到，毕竟框架，底层优化很多，用起来肯定用框架。

以及二者准确率有一些差距，可能是因为pytorch里使用了交叉熵损失函数，比较适合分类任务；手写的并没有分batch，而是所有数据直接更新参数，但是pytorch里分了batch，分batch能够使得模型训练速度加快（并行允许），也使得模型参数更新的比较平稳。
