模拟电子技术（八）功率放大电路
创始人
2024-03-30 06:59:11

（四）放大电路的频率响应

  • 电路基础复习
  • 功率放大电路的特点
  • 功率放大电路的分类
  • 互补功率放大电路（OCL）
  • OCL的计算分析

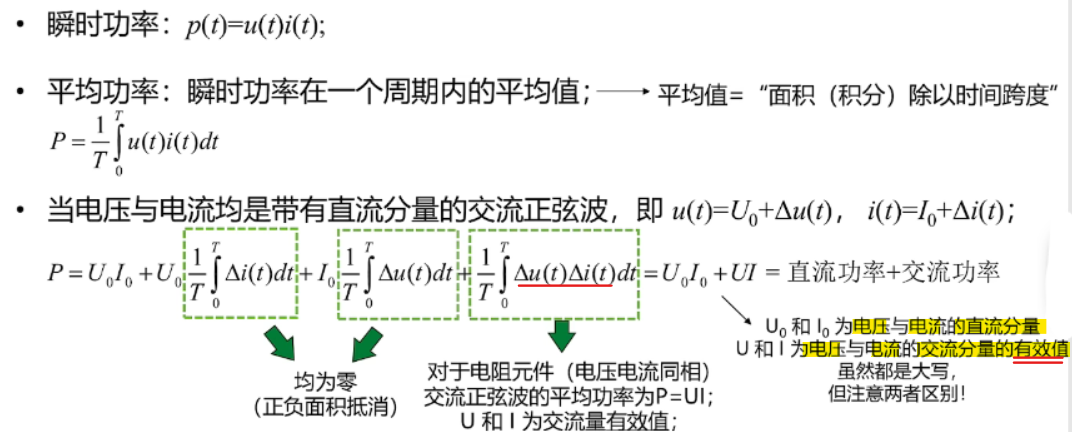

电路基础复习

在这里插入图片描述

功率放大电路的特点

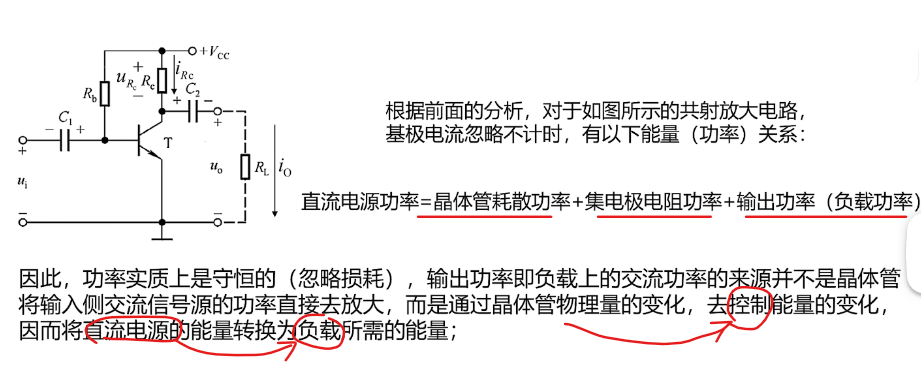

  • 以共射放大电路为例
    在这里插入图片描述
    在这里插入图片描述

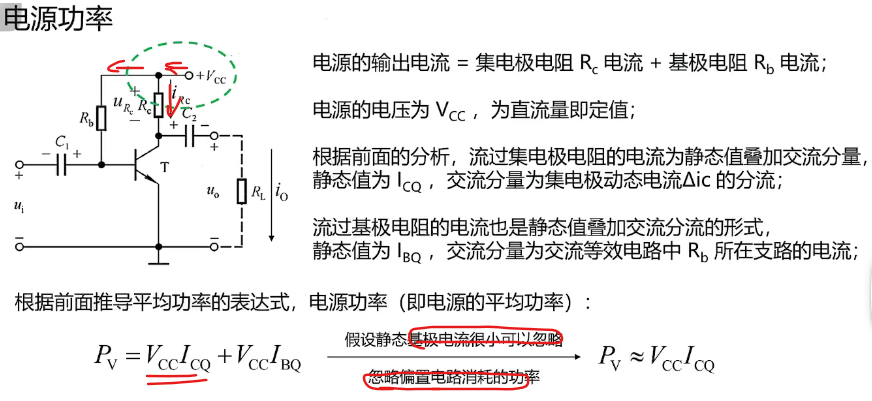

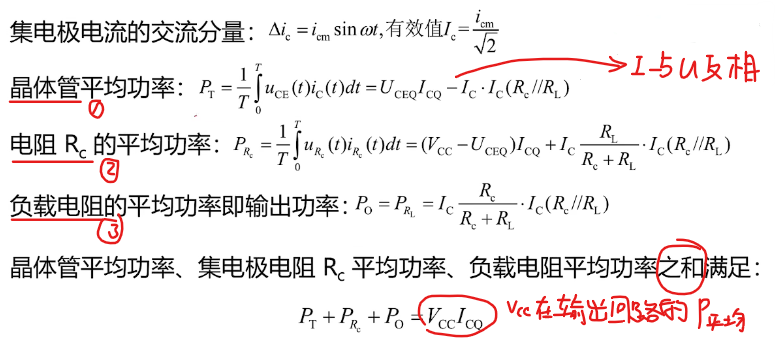

    电源功率消耗在了输出回路中（Rb上的忽略）
    即 Pv=PT+PRc+Po 能量守恒
    在这里插入图片描述
  • 共射（既放大电流又放大电压）
    共集（只放大电流）
    共基（只放大电压）
  • 无论是共射、共集、共基，或对应的场效应管，放大电路都能够通过晶体管/场效应管对能量控制实现直流电源能量向输出的交流功率的转换，实现功率放大
  • 放大电路放大的特征——功率放大
    功率放大的本质——能量的控制与变换
    能够控制能量的元件——有源元件（需要直流电源才能工作）
  • 事实上任何放大电路都能实现功率的放大，本章所讲的功放特指的是能够提供较大功率且具有较优的效率与失真裕度的放大电路，一般作为输出驱动较重的负载
性能指标符号描述
最大输出功率Pom足够高的输出功率——能够驱动较重（大）的负载【输出功率（输出电流）大的负载】、负载上可能获得的最大交流功率
效率η足够高的效率——最大输出功率Pom与直流电源的平均功率Pv之比
最大不失真输出电压Uom足够大的最大不失真输出电压下， 电路失真尽可能小
Pom=(Uom^2)/RL
  • 电路的非线性失真是固有存在的无法完全消除，分析时需要考虑

功率放大电路的分类

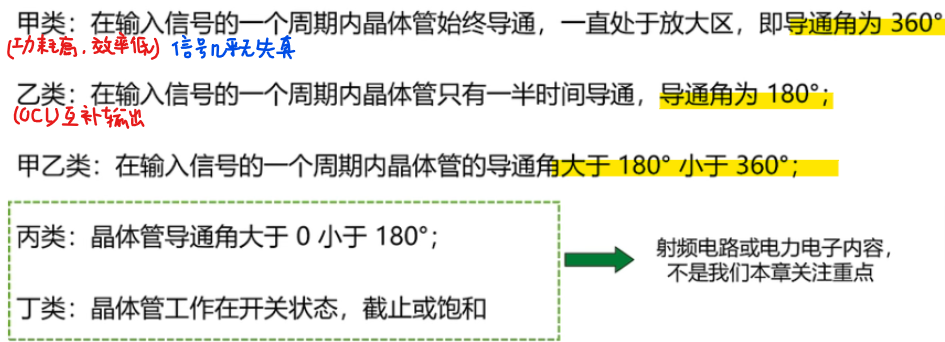

  • 按照晶体管的工作状态划分
    在这里插入图片描述

互补功率放大电路（OCL）

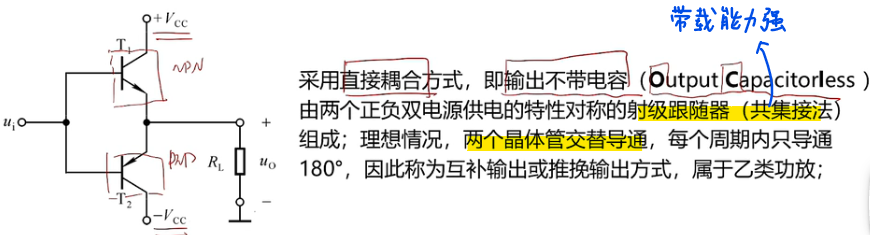

  • 一个最典型的乙类功放电路——直接耦合（输出不带电容）互补输出级/OCL电路
    在这里插入图片描述

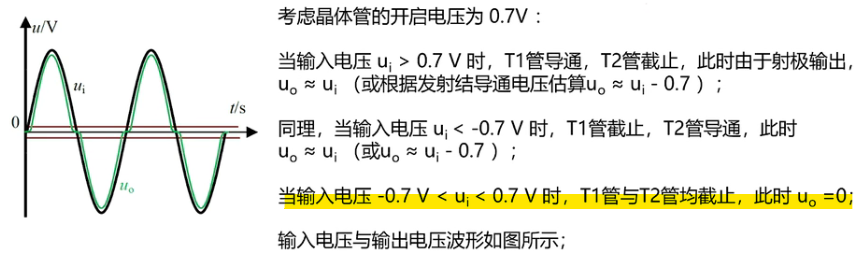

  • 交越失真（本质上是截止失真，Ube 在这里插入图片描述

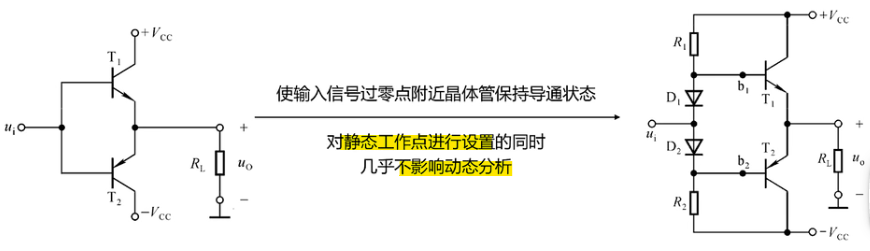

  • 消除乙类功放的交越失真
    在这里插入图片描述

    • 通过调节偏置电阻和二极管，实现对三极管基极电流电压的控制

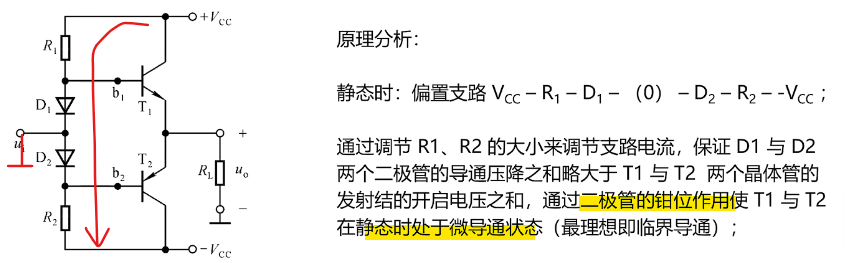

    • 静态分析
      在这里插入图片描述

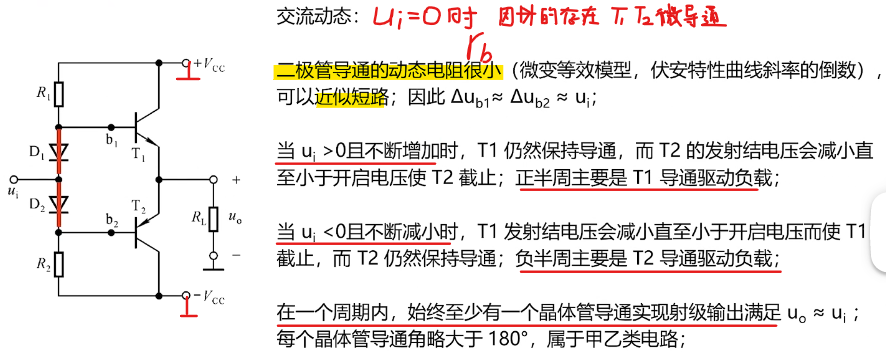

    • 动态分析（甲乙类功放）牺牲一部分效率，保证输出不失真
      在这里插入图片描述

  • 消除交越失真的其他OCL电路

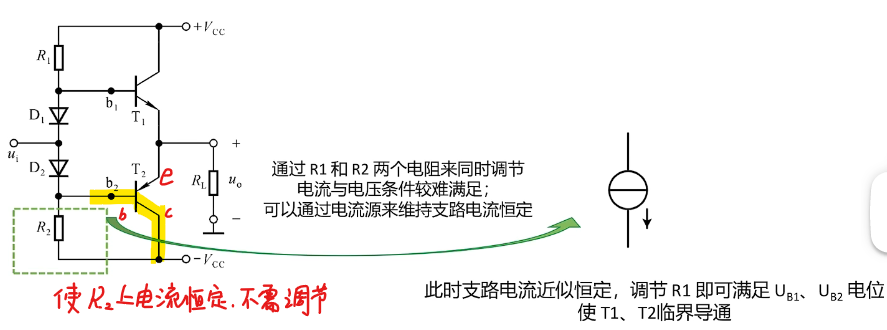

    • 电流源代替偏置电阻

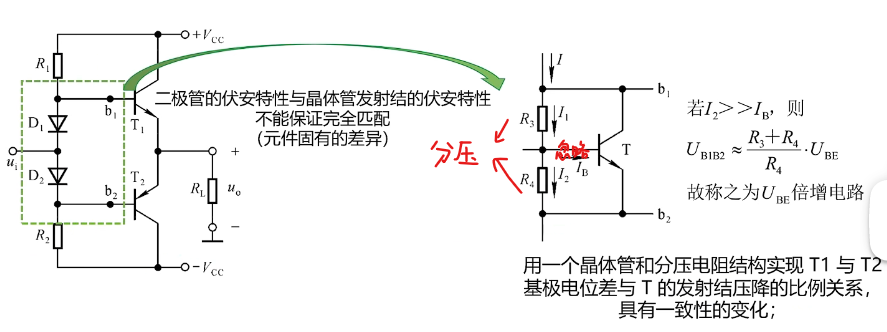

    • Ube倍增结构代替二极管
      在这里插入图片描述

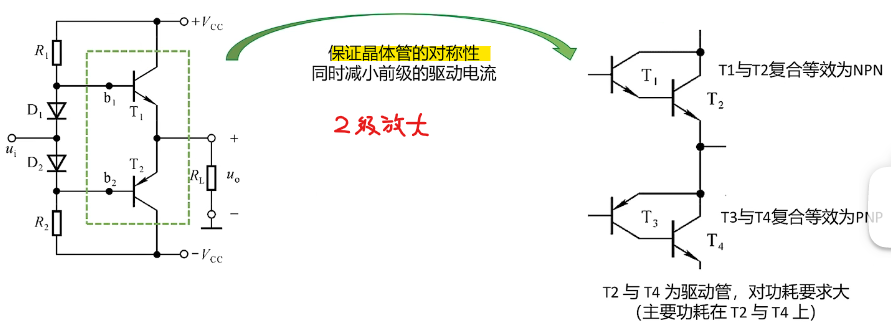

    • 复合管结构（等效类型取决于复合管的前一管，功耗主要取决于复合管的后一管）
      在这里插入图片描述

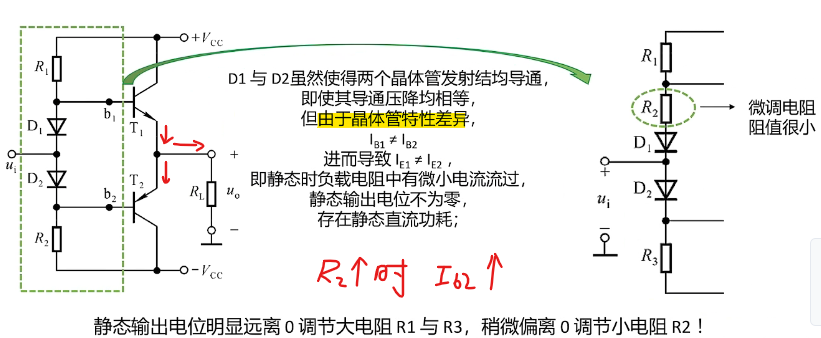

    • 微调电阻
      在这里插入图片描述

  • 对电路结构的优化，其目的都是想在对动态影响尽可能小的前提下，对静态工作点进行设置，保证输入信号过零点附近微导通状态，消除交越失真；同时保证电路结构的对称性，使静态时输出电位为零，即负载无直流功耗

OCL的计算分析
