Netty启动流程分析

本文基于Netty4.1.43.Final进行分析

文章目录

• • • Netty启动流程分析
    • • 服务端引导代码
      • 启动流程分析
      • • 设置serverBootstrap的handler
        • group(bossGroup, workGroup)
        • channel(NioServerSocketChannel.class)
        • childHandler()
        • bind(port)
      • 执行器介绍
      • • 执行器初始化
        • 执行器介绍
      • Channel的介绍
      • • 创建Channel
        • Netty的channel与JavaNio的channel
        • 客户端请求连接
      • PipeLine介绍
      • • addLast()
        • 如何快速定位Handler

服务端引导代码

EventLoopGroup bossGroup = new NioEventLoopGroup(2);
EventLoopGroup workGroup = new NioEventLoopGroup(16);
ServerBootstrap serverBootstrap = new ServerBootstrap();
// 给ServerChannel设置handler
serverBootstrap.handler(new ChannelInitializer() {@Overrideprotected void initChannel(Channel ch) throws Exception {ChannelPipeline pipeline = ch.pipeline();pipeline.addLast("inbound", new MyInBound(0));pipeline.addLast("outbound", new MyOutBound());}
});
// 赋值给引导类的属性指定 boss线程和work线程
serverBootstrap.group(bossGroup, workGroup);
serverBootstrap.channel(NioServerSocketChannel.class);
serverBootstrap.childHandler(new ChannelInitializer() {@Overrideprotected void initChannel(Channel channel) throws Exception {NioEventLoop eventExecutors = (NioEventLoop) channel.eventLoop();ChannelPipeline pipeline = channel.pipeline();System.out.println(pipeline);}
}); //设置过滤器
// 服务器绑定端口监听
ChannelFuture f = serverBootstrap.bind(80).sync();
System.out.println("服务端启动成功...");
// 监听服务器关闭监听
f.channel().closeFuture().sync();

启动流程分析

设置serverBootstrap的handler

这块设置serverSocket的handler的，用于处理服务端Channel的连接事件；

ChannelHandler主要是一系列的处理器，用来处理请求数据和响应数据的责任链；

group(bossGroup, workGroup)

用于设置处理连接的线程池以及读写连接的线程池；默认线程数量是CPU核数*2；

EventLoopGroup可以当作一个线程池来看待，里面有一个EventLoop数组，每个EventLoop可以当作是单个线程来理解；

channel(NioServerSocketChannel.class)

指定服务端Channel的类型，这里是netty对javaNio的channel进行了二次封装，支持很多类型，这里我们用的是NioServerSocketChannel；channel()方法实际上是指定了serverBootstrap的ChannelFactory，等下后面专门会讲到Channel工厂的细节，这里我们只要知道我们通过一个基于反射的工厂来创建netty的Channel即可；引导类无需关注具体的Channel的实现类；（netty的Channel是一个接口）

childHandler()

这里是指定当有客户端建立了连接后会对子连接Channel的pipeLine绑定设置的handler；

bind(port)

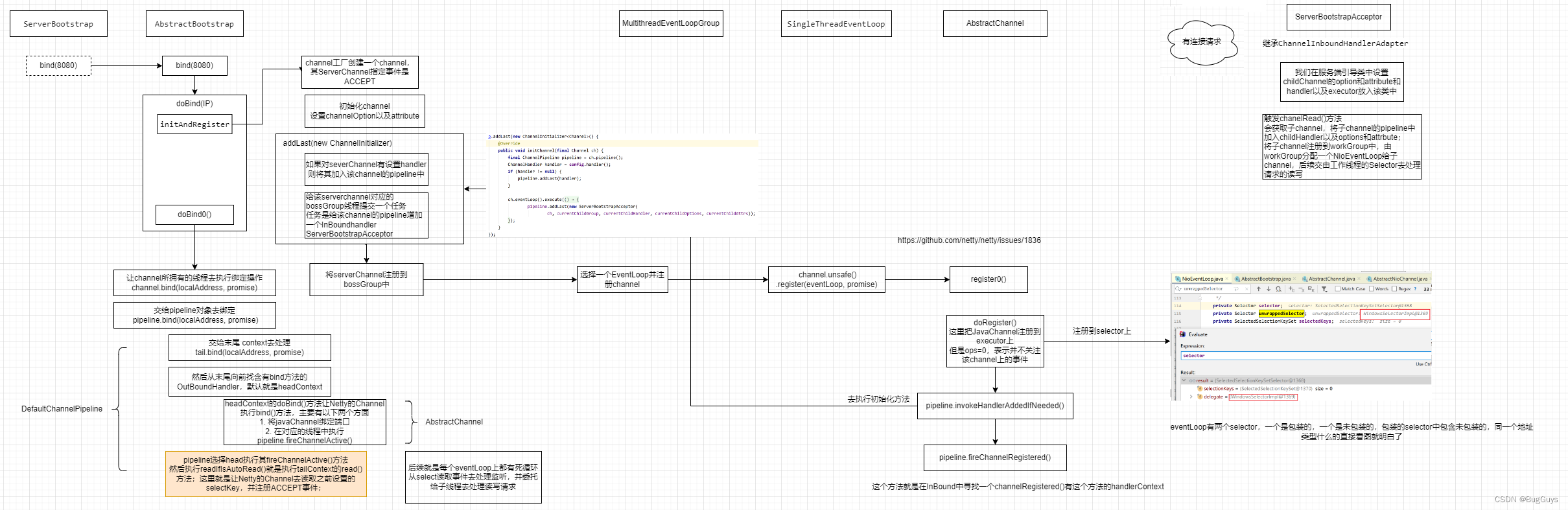

这里是重点，也是上方流程图所绘制的地方，我们上述的方法都是在设置服务启动时的必要参数，当执行bind()方法时，他才真正的去创建Channel，并开始监听，处理连接；

我们可以看到，bind()方法中有两个部分，第一个就是initAndRegister()，第二个是doBind()方法；

首先分析initAndRegister()

我们要先注册一个netty的Channel，这个Channel是交给了反射工厂去创建的；我们在引导类中已经显示指定了Channel的具体的实现类NioServerSocketChannel.class，这个Channel在实例化的时候，已经指定了底层的关注的事件是OP_ACCEPT；表明该channel只是用来处理连接的；

public NioServerSocketChannel(ServerSocketChannel channel) {super(null, channel, SelectionKey.OP_ACCEPT);config = new NioServerSocketChannelConfig(this, javaChannel().socket());
}

#第一步#

我们在引导类中，对ServerChannel设置的option参数和attr属性也同时设置到Channel中；这里我们往channel的pipeline中增加了一个匿名对象ChannelInitializer，主要将我们在引导类中指定serverChannel的handler添加到真正的ChannelPipeLine中；

#第二步#

我们在该channel对应的线程中增加了一个任务；该任务主要是在channel中增加一个pipelineHandler去处理客户端的连接；

注意：

1. 这块都是在ChannelInitializer中，此时channel还没有绑定eventLoop，也没有注册到eventLoop中的selector中；
2. 这里添加ServerBootstrapAcceptor这个Handle是异步处理的，又增加了一个task；

p.addLast(new ChannelInitializer() {@Overridepublic void initChannel(final Channel ch) {final ChannelPipeline pipeline = ch.pipeline();ChannelHandler handler = config.handler();if (handler != null) {// 将引导类中的handler加入到该channel中pipeline.addLast(handler);}// 异步处理，在该channel对应的线程中增加一个任务，添加一个handler用于处理连接请求ch.eventLoop().execute(new Runnable() {@Overridepublic void run() {pipeline.addLast(new ServerBootstrapAcceptor(ch, currentChildGroup, currentChildHandler, currentChildOptions, currentChildAttrs));}});}
});

#第三步#：

这里主要是将channel和eventLoop进行绑定，并执行相应的channel初始化工作（在第四步描述）；

// 将channel注册到eventLoop上
ChannelFuture regFuture = config().group().register(channel);

这里register是eventGroup的方法，因此这里是从eventLoopGroup中分配一个EventLoop给Channel；

// MultithreadEventLoopGroup.class
@Override
public ChannelFuture register(Channel channel) {// 分配线程给Channelreturn next().register(channel);
}

我们看下eventLoop是如何操作channel的。其实是通过操作unsafe，将channel绑定eventLoop；

// EmbeddedEventLoop.class
@Override
public ChannelFuture register(ChannelPromise promise) {ObjectUtil.checkNotNull(promise, "promise");promise.channel().unsafe().register(this, promise);return promise;
}

我们看下channel这边在绑定eventLoop后做了哪些操作。由于此操作依旧是在main线程中，基于netty的工作模型，channel的相关注册方法要在其boss线程中完成；因此这里开启了一个任务去调用register0()；

// AbstractChannel.class#register()// 绑定eventLoop
AbstractChannel.this.eventLoop = eventLoop;
// 执行后续操作
if (eventLoop.inEventLoop()) {register0(promise);
} else {// 走这里eventLoop.execute(new Runnable() {@Overridepublic void run() {register0(promise);}});
}

#第四步#

由于dobind0()方法要在register0()执行完成后才能执行（通过ChannelFuture来判定register0是否执行完成），所以我们在这里继续讲register0()方法；在这里声明：register0()方法是在channel对应的eventLoop线程中执行的；

// AbstractChannel.class
private void register0(ChannelPromise promise) {// 第一件事doRegister();// 第二件事pipeline.invokeHandlerAddedIfNeeded();// 第三件事-可以执行dobind0()了safeSetSuccess(promise);// 第四件事pipeline.fireChannelRegistered();
}

1. 注册Channel，底层将javaChannel注册到selector上，但设置的兴趣事件是0；表示这个channel上发生的任何事件都不感兴趣；

2. 我们对pipeline调用addLast()等操作的时候不但会把新的handler封装成context加入pipeline的链表中，同时还会触发这个新handler的handlerAdded()方法；若当前channel还没有初始化好，则会把新加入的handler封装成的context对象包装成一个task，放到待处理链中；调用invokeHandlerAddedIfNeeded()方法，就会依次处理待处理链上context对象的handlerAdded()方法；

   这里就是我们第二步中的ChannelInitializer.initChannel()方法；

3. safeSetSuccess(promise)表示可以执行dobind0()方法了，这里会中断去执行dobind0()方法，因为channelFuture设置了监听器；后面会具体讲解做了什么的；

4. 执行完dobind0()后会继续执行fireChannelRegistered()；我们可以看到这里指定的是从HeadContext开始执行，由于第二件事已经执行了invokeHandlerAddedIfNeeded()，所以这里执行fireChannelRegistered()方法；

   这块就是从HeadContext开始向后寻找第一个InBoundHandler且实现了channelRegistered()方法；这里找到TailContext符合要求，但这个channelRegistered()是空方法；所以执行了个寂寞；当然我们可以自己去自定义该handler，这样就会触发我们自定义的handler；

   // DefaultChannelPipeline.class
   @Override
   public final ChannelPipeline fireChannelRegistered() {// 指定从HeadContext开始执行AbstractChannelHandlerContext.invokeChannelRegistered(head);return this;
   }// HeadContext.class#invokeChannelRegistered()
   ((ChannelInboundHandler) handler()).channelRegistered(this);@Override
   public void channelRegistered(ChannelHandlerContext ctx) {// 不执行-前面第二件事已做过invokeHandlerAddedIfNeeded();// 执行这里ctx.fireChannelRegistered();
   }@Override
   public ChannelHandlerContext fireChannelRegistered() {// 从headContext向后寻找InBound中第一个实现了channelRegistered()的handler然后去执行invokeChannelRegistered(findContextInbound(MASK_CHANNEL_REGISTERED));return this;
   }static void invokeChannelRegistered(final AbstractChannelHandlerContext next) {next.invokeChannelRegistered();
   }// TailContext.class
   @Override
   // 空方法
   public void channelRegistered(ChannelHandlerContext ctx) { }

注意：

1. 为什么要将兴趣事件设为0？我认为这块只是为了先将该channel注册到selector上，后续再操作这个selectkey修改关注的事件；
2. ChannelInitializer这个handler的handlerAdded方法就是调用initChannel()；同时保证每一个channel只会执行一遍initChannel()方法；执行完毕后，就会把这个ChannelInitializerHandler移除；

然后分析doBind0()

private static void doBind0(final ChannelFuture regFuture, final Channel channel,final SocketAddress localAddress, final ChannelPromise promise) {// This method is invoked before channelRegistered() is triggered.  Give user handlers a chance to set up// the pipeline in its channelRegistered() implementation.channel.eventLoop().execute(new Runnable() {@Overridepublic void run() {if (regFuture.isSuccess()) {channel.bind(localAddress, promise).addListener(ChannelFutureListener.CLOSE_ON_FAILURE);} else {promise.setFailure(regFuture.cause());}}});
}

这里是在channel对应eventLoop中的线程里执行，而且是在上面register0()方法中的第三步唤醒执行的；这块我们可以看到是给channel对应的eventLoop中扔了一个任务；这个任务是channel的bind(ip地址)操作；那么具体的代码是触发到了这里，我们可以看到，是交给了pipeline执行bind()方法；

pipeline的bind()方法是显示的指定从TailContext开始向前执行，找outBound中第一个实现了bind()方法的context，默认就是HeadContext；从而执行HeadContext的bind()方法；

HeadContext的bind()方法中主要是对底层Java的Channel绑定了端口，并调用pipeline的fireChannelActive()方法；

// AbstractChannel.class
@Override
public ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise) {return pipeline.bind(localAddress, promise);
}// DefaultChannelPipeline.class
@Override
public final ChannelFuture bind(SocketAddress localAddress, ChannelPromise promise) {return tail.bind(localAddress, promise);
}// TailContext.class
@Override
public ChannelFuture bind(final SocketAddress localAddress, final ChannelPromise promise) // 从tail向前开始找outBound中第一个实现了bind()方法的context，默认就是HeadContextfinal AbstractChannelHandlerContext next = findContextOutbound(MASK_BIND);next.invokeBind(localAddress, promise);return promise;
}// HeadContext.class
@Override
public void bind(ChannelHandlerContext ctx, SocketAddress localAddress, ChannelPromise promise) {unsafe.bind(localAddress, promise);
}// AbstractChannel.class
public final void bind(final SocketAddress localAddress, final ChannelPromise promise) {boolean wasActive = isActive();try {// 这里就是执行JavaChannel的bind操作// javaChannel().bind(localAddress, config.getBacklog());doBind(localAddress);} catch (Throwable t) {safeSetFailure(promise, t);closeIfClosed();return;}// 新建了一个任务eventLoop().execute(new Runnable() {@Overridepublic void run() {pipeline.fireChannelActive();}})safeSetSuccess(promise);
}

pipeline的fireChannelActive()方法从HeadContext开始执行，首先向后传递channelActive()事件；然后执行readIfIsAutoRead()方法；

readIfIsAutoRead()方法的主要目的就是将selectOps设置为ACCEPT监听模式，这里的具体调用链可以看下方的代码注释，前面我们将当前Channel绑定了兴趣事件为0，即selector不关注这个channel的任何事件变化，现在需要将其需修改为ACCPET(16)，就是设置为监听状态；

// HeadContext.class
@Override
public void channelActive(ChannelHandlerContext ctx) {// 从当前context开始向后寻找实现了channelActive的Inbound的handler去执行；ctx.fireChannelActive();// 就是修改channel为监听状态readIfIsAutoRead();
}// HeadContext.class
private void readIfIsAutoRead() {if (channel.config().isAutoRead()) {channel.read();}
}// AbstractChannel.class
@Override
public Channel read() {// pipeline.read();return this;
}// DefaultChannelPipeline.class
@Override
public final ChannelPipeline read() {// 这里就是从tail向前找第一个实现了read()的inboundHandler，默认就是HeadContexttail.read();return this;
}
// HeadContext.class
public void read(ChannelHandlerContext ctx) {// 这里最终就是调用下面Channel的doBeginRead()// 用于修改selectKey的监听事件unsafe.beginRead();
}// AbstractNioChannel.class
@Override
protected void doBeginRead() throws Exception {// Channel.read() or ChannelHandlerContext.read() was calledfinal SelectionKey selectionKey = this.selectionKey;// interestOps就是我们之前register的0final int interestOps = selectionKey.interestOps();// readInterestOp就是我们实例化NioServerSocketChannel对象时写死的ACCEPT=16if ((interestOps & readInterestOp) == 0) {// 将selectKey设置为监听状态selectionKey.interestOps(interestOps | readInterestOp);}
}

综上所述，我们可以看到HeadContext主要是用来给Channel绑定IP以及设置监听事件处理器（还有一个connect()这里先不展开了）；TailContext主要是数据流转的；

最后一步

我们注册Channel的EventLoop上的线程肯定执行死循环，当没有任务的时候，就会执行selector.select(XXX)阻塞等待channel的连接；具体这块可以在后文见channel的请求连接流程；

执行器介绍

这里注意一下，我们在外层调用的时候，Windows下用NioEventLoopGroup，Linux下用EpollEventLoopGroup

if (Epoll.isAvailable()) {this.bossGroup = new EpollEventLoopGroup(bossCount, new PrefixDefaultThreadFactory(EpollEventLoopGroup.class, name + "BossGroup-"));this.workerGroup = new EpollEventLoopGroup(workerCount, new PrefixDefaultThreadFactory(EpollEventLoopGroup.class, name + "WorkerGroup-"));
} else {bossGroup = new NioEventLoopGroup(bossCount, new PrefixDefaultThreadFactory(NioEventLoopGroup.class, name + "BossGroup-"));workerGroup = new NioEventLoopGroup(workerCount, new PrefixDefaultThreadFactory(NioEventLoopGroup.class, name + "WorkerGroup-"));
}if (Epoll.isAvailable()) {server.channel(EpollServerSocketChannel.class);
} else {server.channel(NioServerSocketChannel.class);
}

执行器初始化

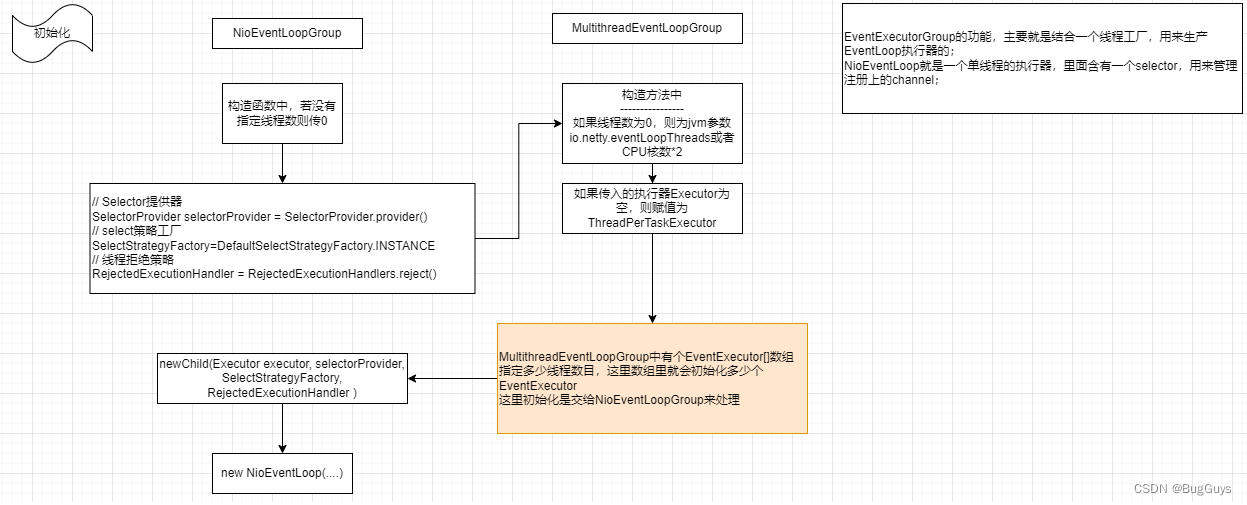

我们从流程图中一步一步分析可以得知；在初始化执行器组的时候，如果没有指定线程数量，则会从JVM参数中或是CPU核数的2倍作为线程数；每个EventLoopGroup中拥有一个执行器数组；在其父类构造函数中，会根据线程数初始化执行器数组，并且实例化相应数量的EventLoop赋给执行器数组；

执行器介绍

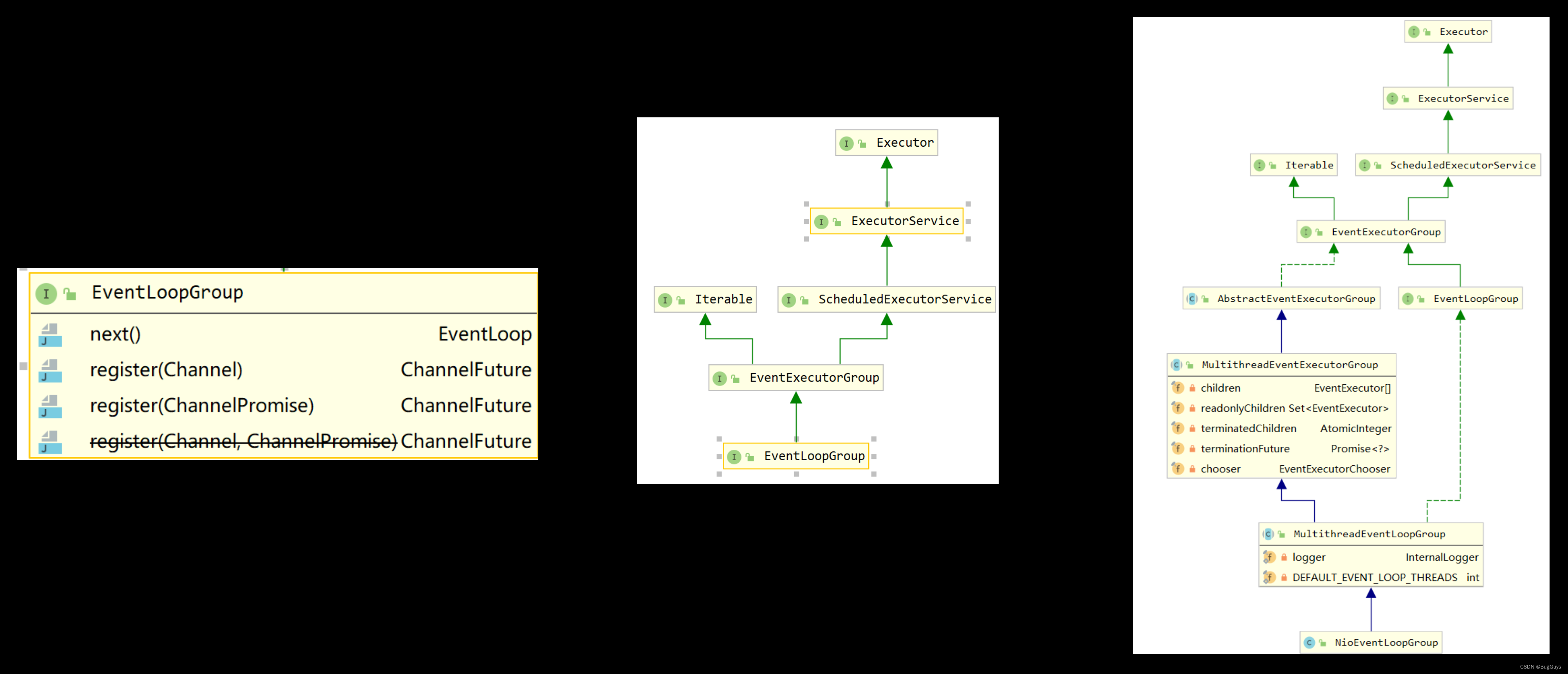

我们在定义EventLoopGroup时会设置EventLoop的数量，并初始化EventLoop保存在数组中；
分配EventLoop时，Group就会在EventLoop数组中选择一个；

每个EventLoop会绑定一个Thread，并在执行线程的时候通过线程工厂创建一个非守护线程；
我们所有的在这个EventLoop上的事件都会交给这个Thread去处理；
该Thread实际上就是执行NioEventLoop的run()方法，该方法是死循环，首先是阻塞在select等待连接；
当其他任务加入到EventLoop的任务队列时，会唤醒select，select上若有事件则执行，最终会从任务队列中取任务去执行；最后该趟循环结束，继续走到select处阻塞；

因此，即使只有一个EventLoop，也不会阻塞监听和其他任务的执行；当然我们必须保证我们提交到该EventLoop上的任务没有耗时操作或死循环；

若工作线程组EventLoopGroup设置多个线程数量，对于BossGroup而言仅有一个EventLoop上的selector监听连接；其余的EventLoop可以分配给handler去使用；因此BossGroup的线程数一般比较少；

// 例如可以让handler去在不同的eventLoop上执行；
pipeline.addFirst(nioEventLoopGroup, new ChannelDuplexHandler())

一个EventLoop上有一个Selector，上面可以绑定N个Channel，每个Channel只对应唯一的EventLoop；

Channel的介绍

创建Channel

#NioServerSocketChannel的创建#

我们回到服务端引导类创建的时候，显示指定了NioServerSocketChannel.class服务端监听Socket的类型。

// 研究一下这个
serverBootstrap.channel(NioServerSocketChannel.class);// AbstractBootstrap.class
public B channel(Class channelClass) {return channelFactory(new ReflectiveChannelFactory(ObjectUtil.checkNotNull(channelClass, "channelClass")));
}

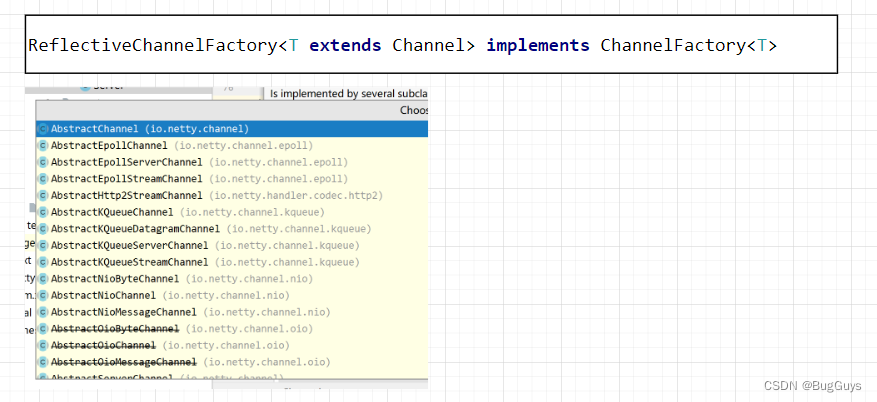

实际上，这里是保存了一个创建Socket的工厂。在服务端引导类的基类中有一个channelFactory，当我们调用这个类时，就会重新new一个ReflectiveChannelFactory反射工厂类；具体的逻辑见下面的代码；
这样做的目的就是，可以支持传入不同类型的channel，统一交给工厂去处理，业务上不再关注channel类型，指考虑如何New一个出来；

public ReflectiveChannelFactory(Class clazz) {ObjectUtil.checkNotNull(clazz, "clazz");try {this.constructor = clazz.getConstructor();} catch (NoSuchMethodException e) {throw new IllegalArgumentException("Class " + StringUtil.simpleClassName(clazz) +" does not have a public non-arg constructor", e);}
}public T newChannel() {try {return constructor.newInstance();} catch (Throwable t) {throw new ChannelException("Unable to create Channel from class " + constructor.getDeclaringClass(), t);}
}

多说一句，在这里的channel是netty的channel不是java的channel，目前Netty4.1中有很多实现该接口的channel

#NioSocketChannel的创建#

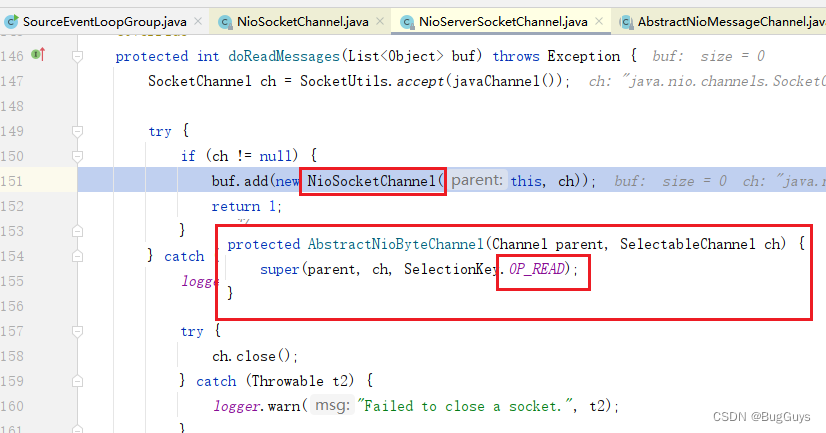

这个Channel是与客户端建立连接的，他的创建是在ACCEPT收到连接请求时，会由NioServerSocketChannel去创建对应的NioSocketChannel，这里直接new出来的，不是通过工厂创建；

Netty的channel与JavaNio的channel

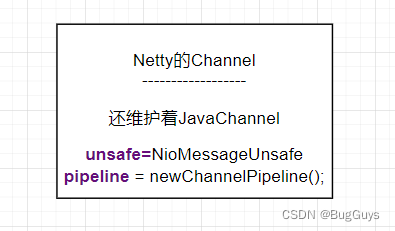

Netty的Channel主要维护了以下内容：

1. Java的Channel->SelectableChannel
2. unsafe->就是Netty的Channel中有很多protected方法，需要由内部对象
3. unsafe去调用
   该channel对应的线程eventLoop；
   该channel对应的pipeline ；

客户端请求连接

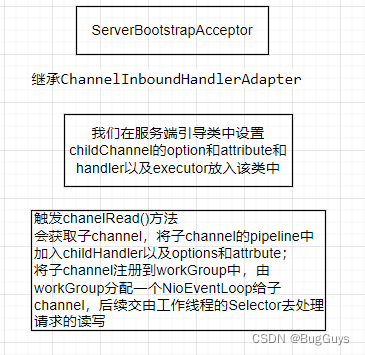

我们在创建了NioSocketChannel后，将该channel传递到 ServerBootstrapAcceptor这个Handler上；他来负责注册NioSocketChannel到WorkGroup上；具体看流程图就懂了；

PipeLine介绍

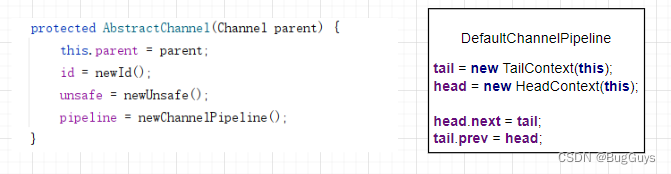

PipeLine对应一个channel，每个channel在创建的时候都会new一个自己的pipeline对象，也就是DefaultChannelPipeline；

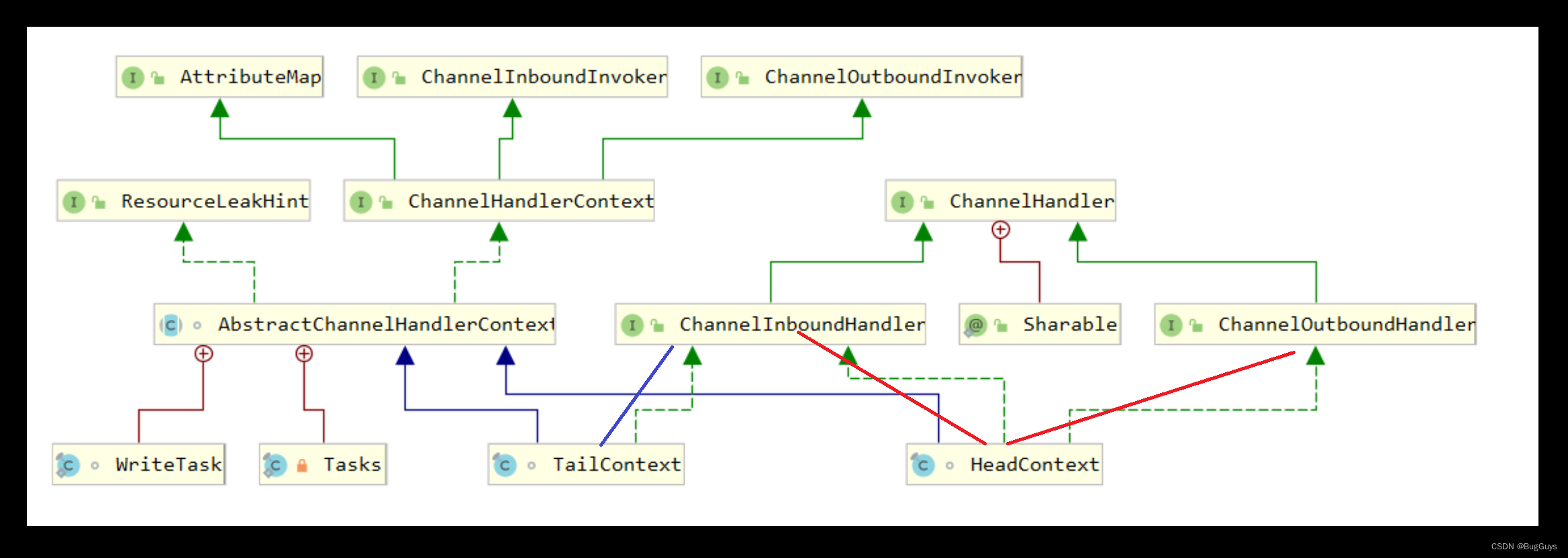

这个Pipeline对象有两个关键对象，tail和head；他们都是AbstractChannelHandlerContext类型，我们可以理解为上下文；并且tail指针指向TailContext对象，head指针指向HeadContext；最最最重要的是，head和tail相互指向，形成一个上下文双向链表；

addLast()

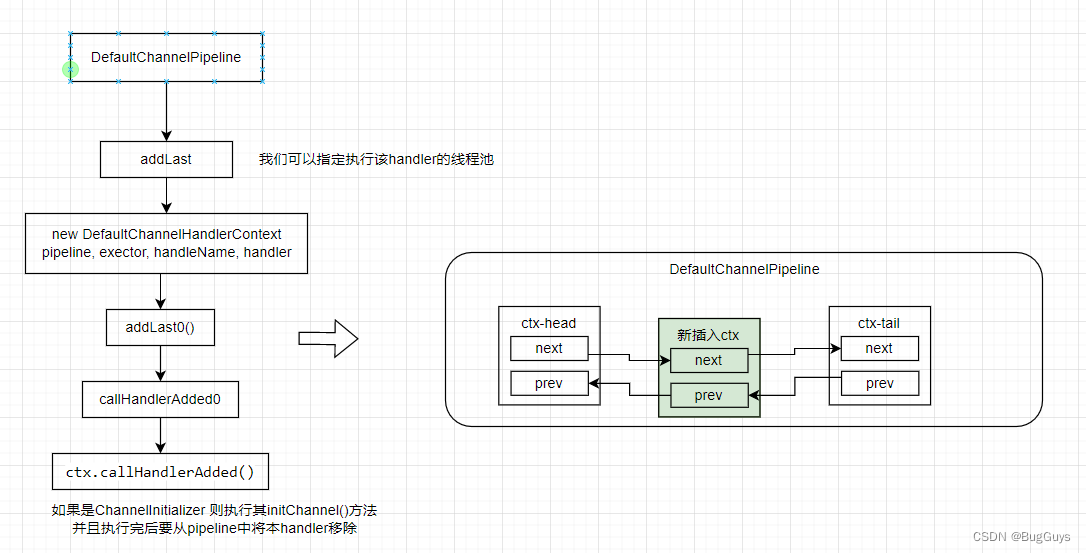

当调用addLast()的时候，我们一般传递的有handler，执行该handler的执行器组，以及该handler的名字；如果执行器组不为空，则会给该上下文绑定一个执行器，不然为空；这里会将handler，执行器，pipleLine对象，名字等包装成 DefaultChannelHandlerContext 上下文；并将其插入到双向队列中；然后执行handlerAdded()方法；具体可以看下底下的代码注释；

public final ChannelPipeline addLast(EventExecutorGroup group, String name, ChannelHandler handler) {final AbstractChannelHandlerContext newCtx;synchronized (this) {checkMultiplicity(handler);// 执行器组不为空的话产生一个执行器// 创建一个DefaultChannelHandlerContext上下文对象newCtx = newContext(group, filterName(name, handler), handler);// 将其加入双向队列中addLast0(newCtx);// If the registered is false it means that the channel was not registered on an eventLoop yet.// In this case we add the context to the pipeline and add a task that will call// ChannelHandler.handlerAdded(...) once the channel is registered.// channel未注册的时候走这里，主要就是延迟执行handlerAdded()方法if (!registered) {newCtx.setAddPending();callHandlerCallbackLater(newCtx, true);return this;}// 获取执行器或channel对应的执行器EventExecutor executor = newCtx.executor();if (!executor.inEventLoop()) {// 在执行器的线程中执行handlerAdded()方法callHandlerAddedInEventLoop(newCtx, executor);return this;}}// 执行handler的handlerAdded()方法callHandlerAdded0(newCtx);return this;
}

如何快速定位Handler

我们在启动流程分析的时候，看到许多findContextInbound(MASK_CHANNEL_REGISTERED)这样的方法；这块就需要ChannelHandlerMask来帮我们实现；

他会根据ChannelHandler继承的类型以及拥有的实现方法计算一个mask值,@Skip表示该方法跳过，不会计入该handler对应方法的mask值 ；根据mask值来判定该handler是否是我们想要的handler；

// ChannelHandlerMask.class 省略代码
private static int mask0(Class handlerType) {int mask = MASK_EXCEPTION_CAUGHT;try {if (ChannelInboundHandler.class.isAssignableFrom(handlerType)) {mask |= MASK_ALL_INBOUND;if (isSkippable(handlerType, "channelRegistered", ChannelHandlerContext.class)) {mask &= ~MASK_CHANNEL_REGISTERED;}if (isSkippable(handlerType, "channelUnregistered", ChannelHandlerContext.class)) {mask &= ~MASK_CHANNEL_UNREGISTERED;}}if (ChannelOutboundHandler.class.isAssignableFrom(handlerType)) {mask |= MASK_ALL_OUTBOUND;if (isSkippable(handlerType, "bind", ChannelHandlerContext.class,SocketAddress.class, ChannelPromise.class)) {mask &= ~MASK_BIND;}if (isSkippable(handlerType, "connect", ChannelHandlerContext.class, SocketAddress.class,SocketAddress.class, ChannelPromise.class)) {mask &= ~MASK_CONNECT;}}if (isSkippable(handlerType, "exceptionCaught", ChannelHandlerContext.class, Throwable.class)) {mask &= ~MASK_EXCEPTION_CAUGHT;}} catch (Exception e) {// Should never reach here.PlatformDependent.throwException(e);}return mask;
}
