本文是高云FPGA系列教程的第3篇文章。

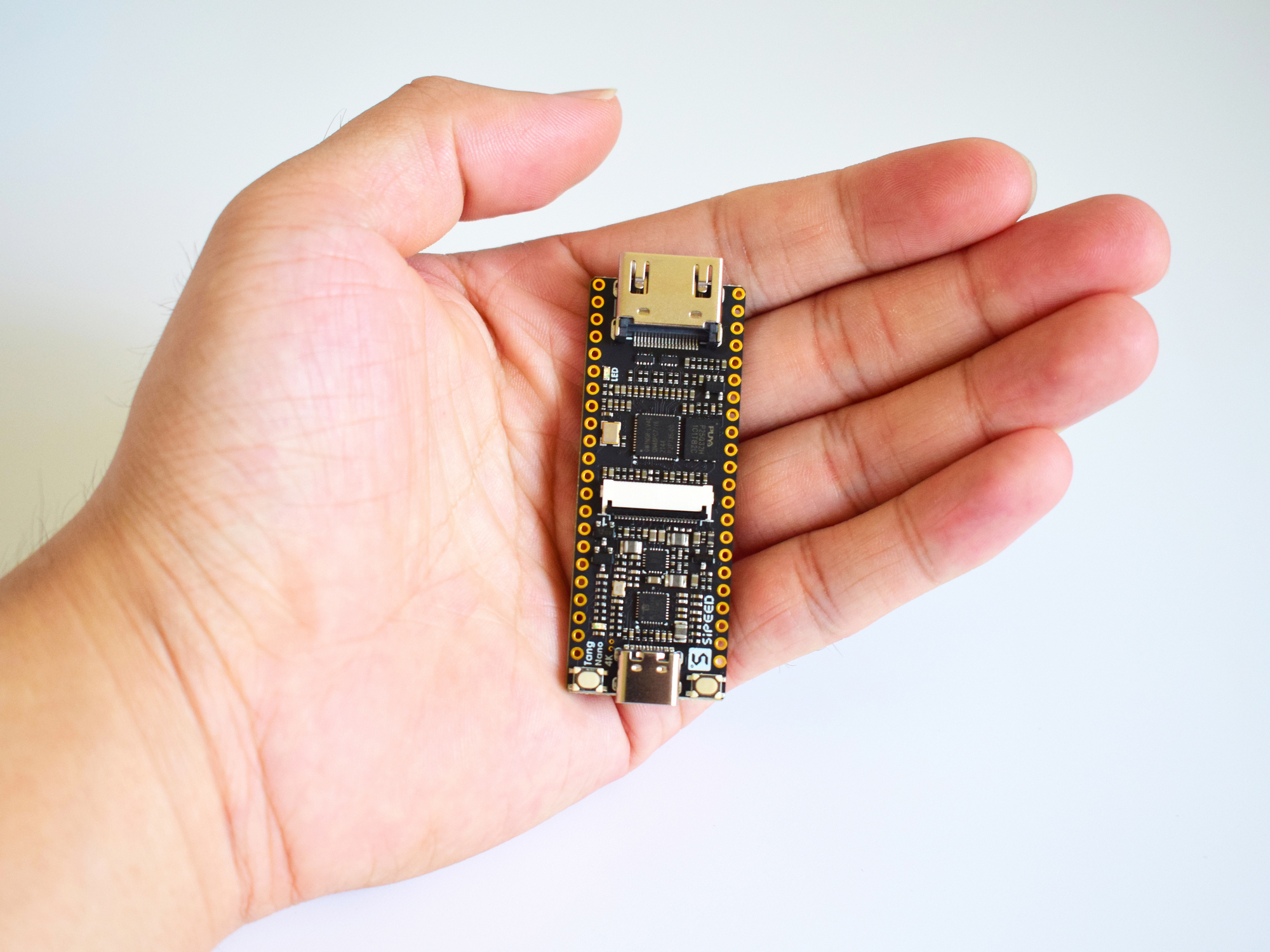

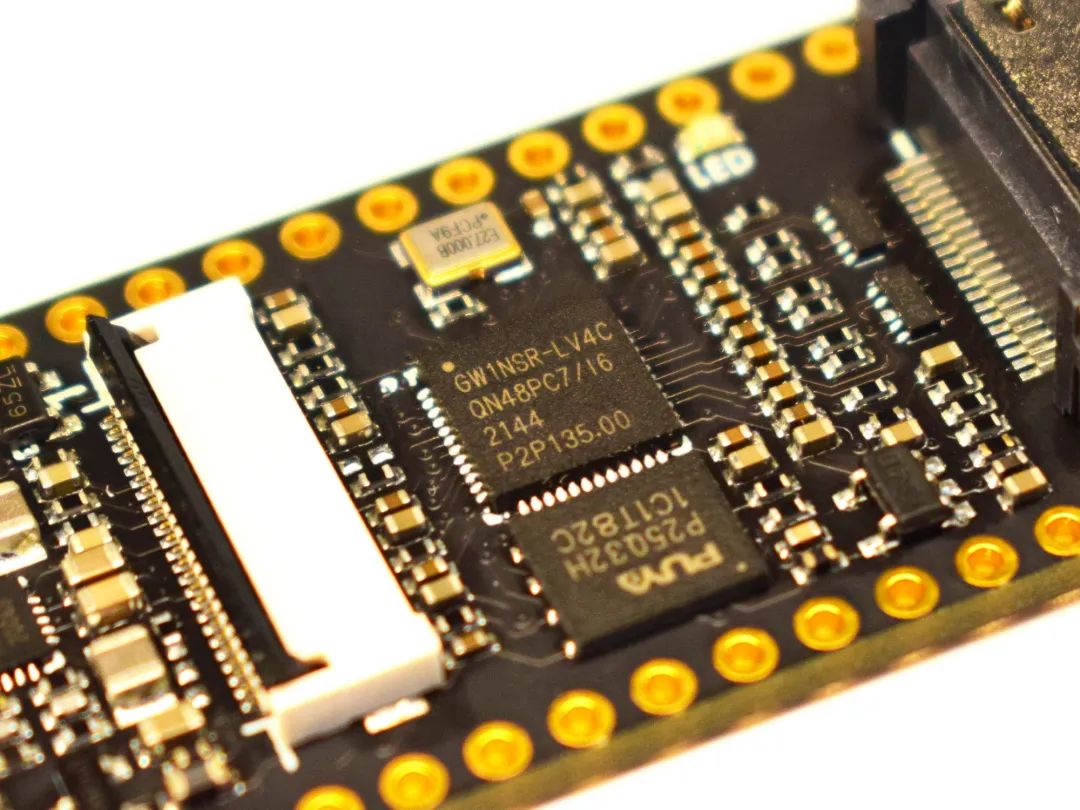

本篇文章介绍高云GW1NSR-4C FPGA基本原语和IP配置、使用和修改，以及如何在ModelSim环境下仿真这些IP和原语，基于TangNano 4K开发板。
1. GW1NSR-4C支持的IP

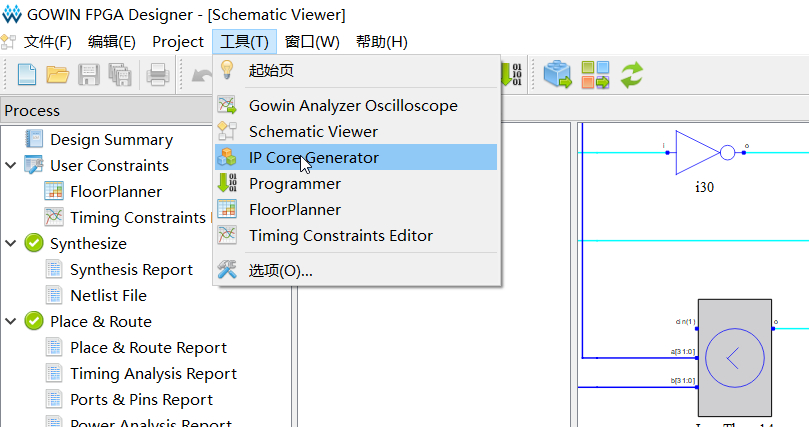

打开高云云源软件，点击工具->IP Core Generator可以调出高云IP核生成工具。
可以看到当前使用的器件支持的各类型IP核，如果不支持，IP核为灰色不可选，右侧有当前IP使用的中英文说明文档，点击可以直接下载。
2. IP示例1：片上时钟OSC

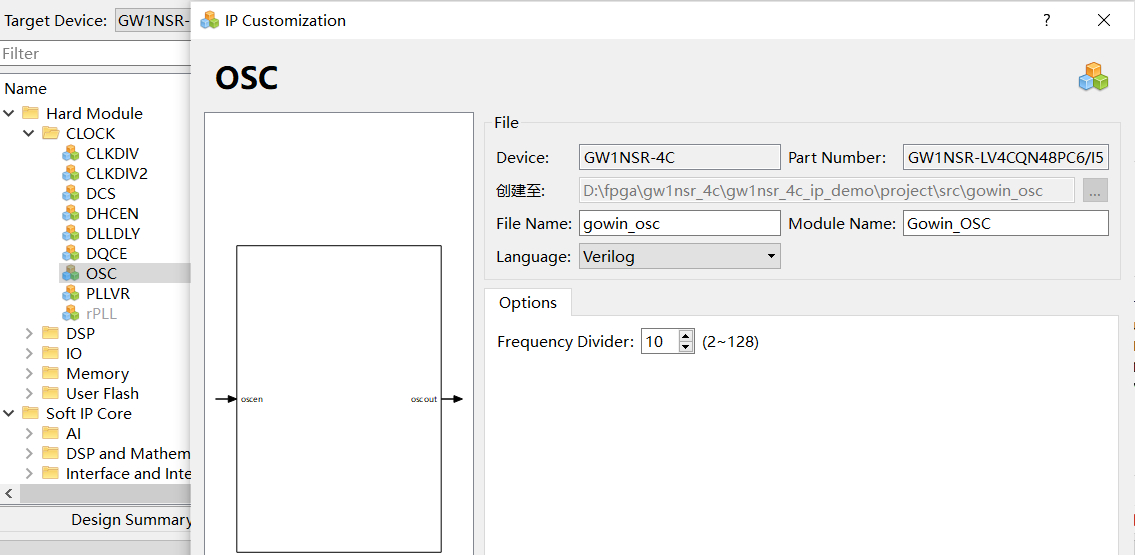

GW1NSR-4C芯片内部集成了一颗250MHz的时钟晶体，可以配置2-128偶数分配系数，带使能端。本次示例我们配置成输出25MHz输出，即10分频。
模块名称，保存路径可自定义，这里保持默认设置。
最终生成的文件：
module Gowin_OSC (oscout, oscen);output oscout;
input oscen;OSCZ osc_inst (.OSCOUT(oscout),.OSCEN(oscen)
);defparam osc_inst.FREQ_DIV = 10;
defparam osc_inst.S_RATE = "SLOW";endmodule //Gowin_OSC

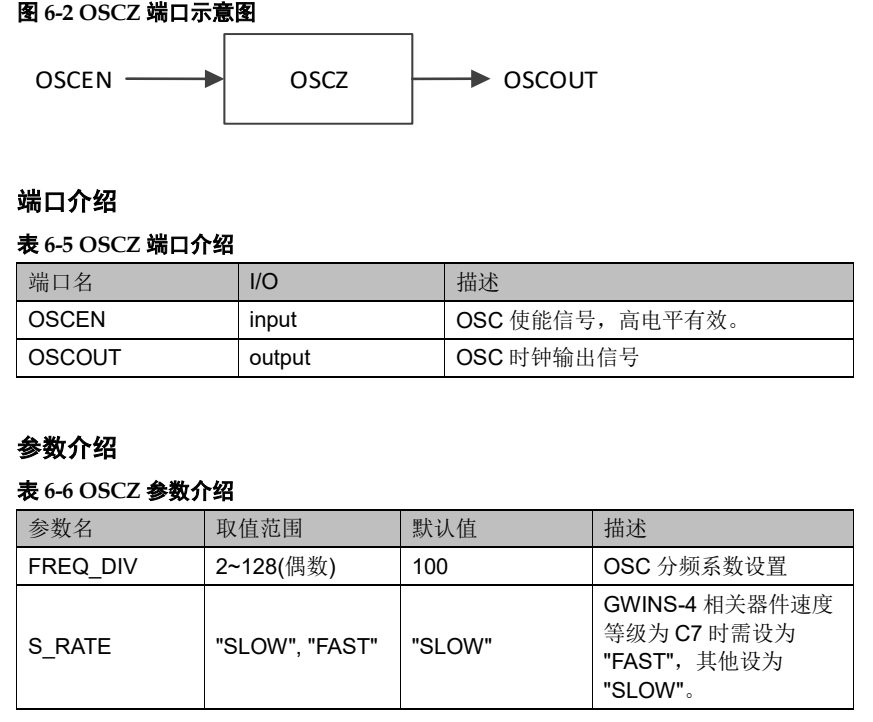

我们也可以在自己的设计中直接例化OSCZ原语来使用。
关于高云FPGA时钟资源的介绍，可以查看云源软件安装目录下的UG286文档：
\Gowin\Gowin_V1.9.8.07_Education\IDE\doc\CN\UG286-1.9.4_Gowin时钟资源(Clock)用户指南.pdf
3. IP示例2：锁相环PLLVR

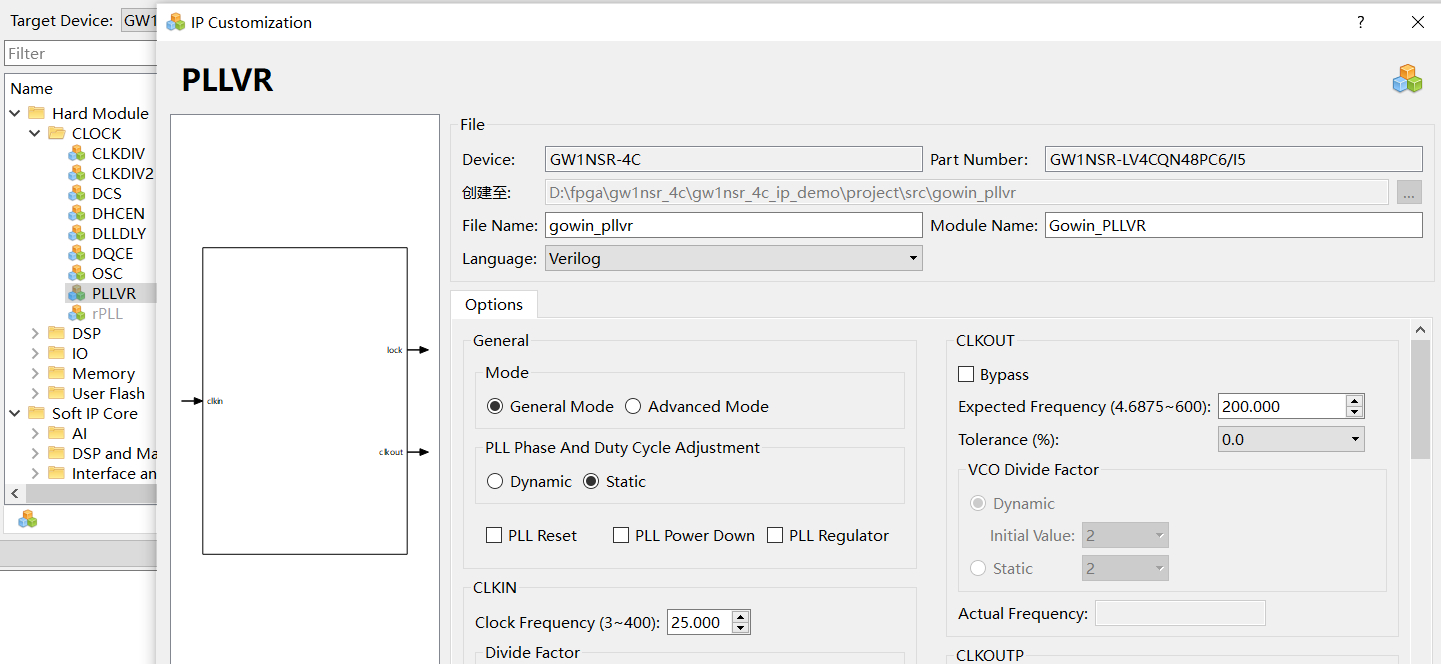

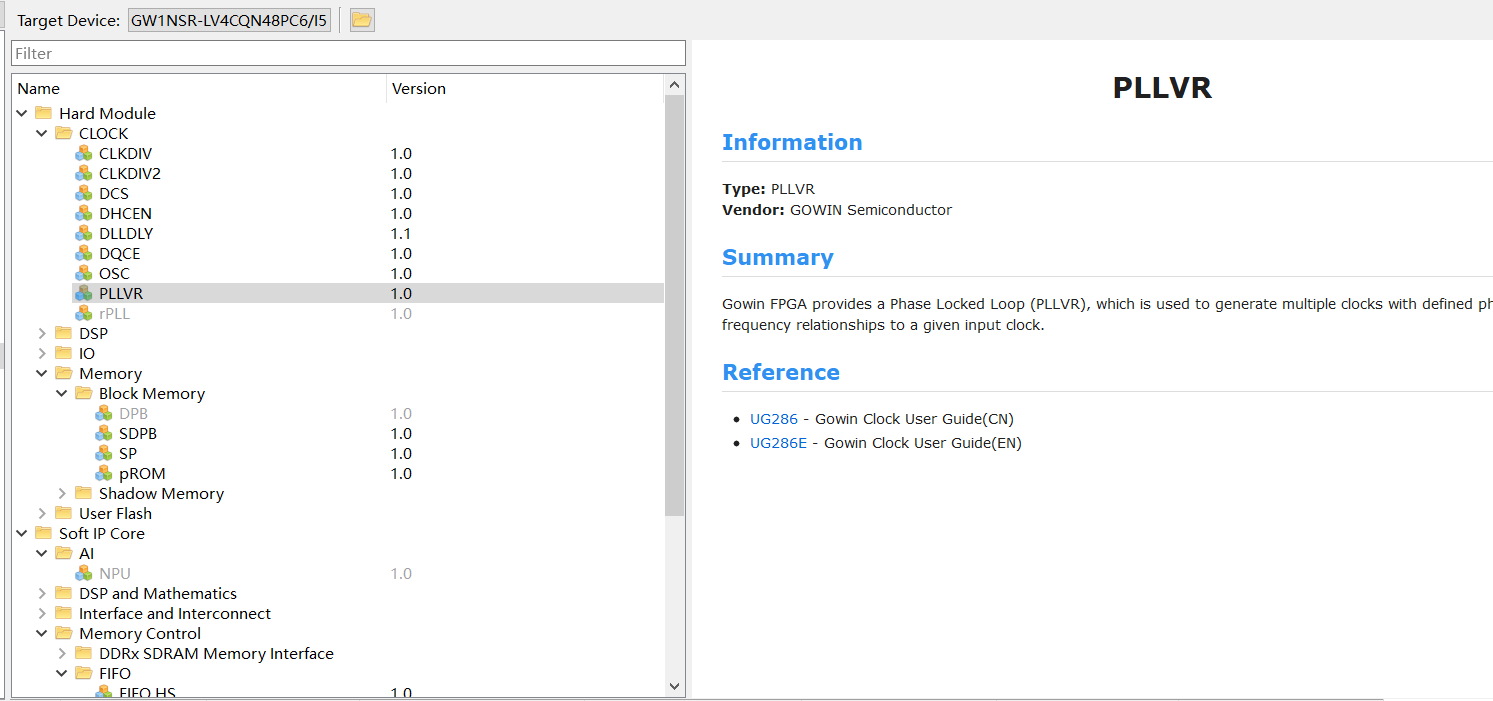

和OSCZ一样，选择PLLVR进行配置，指定PLL输入频率为25MHz，输出频率为200MHz。
4. IP示例3：分频器CLKDIV

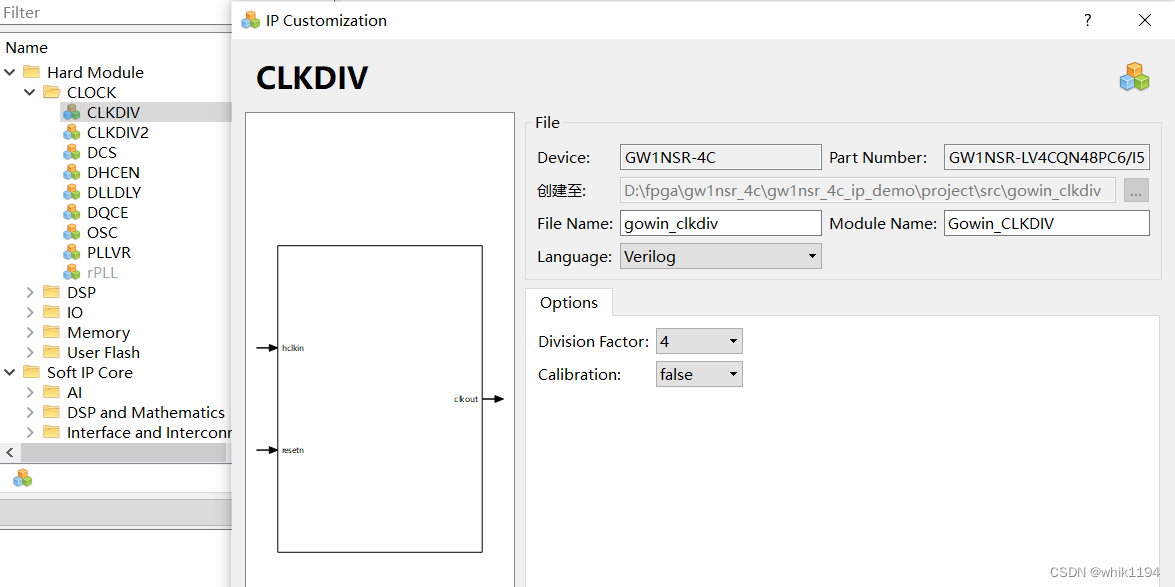

选择CLKDIV配置分频器系数为4

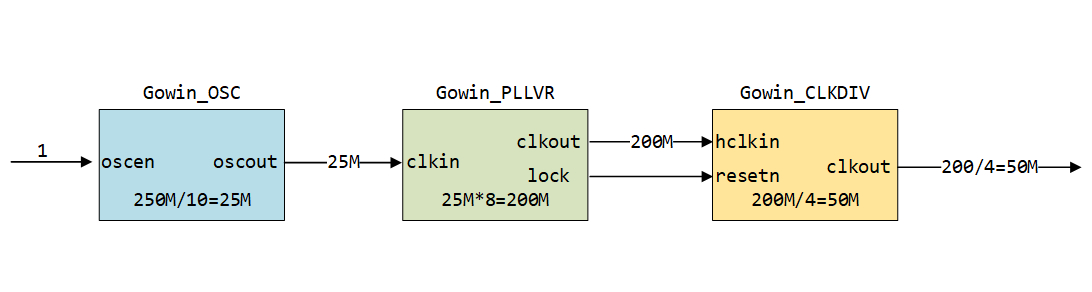

为了同时调用这几个IP，我们按照如下图进行连接。
顶层文件：
/**************************************************************** Copyright(C), 2010-2022, WeChat:MCU149.* ModuleName : top_hdl.v * Date : 2022年10月02日* Time : 20:19:39* Author : WeChat:MCU149* Function : gw1nsr-4c led driver demo* Version : v1.0* Version | Modify* ----------------------------------* v1.0 .....***************************************************************/module top_hdl(//Inputsinput gclk, // 27MHzinput gresetn, input key,//Outputsoutput reg led
);//1.parameter//2.localparam
localparam KEY_PRESS = 1'b0;
localparam KEY_RELEASE = !KEY_PRESS;
localparam LED_ON = 1'b1;
localparam LED_OFF = !LED_ON;localparam LED_PERIOD1 = 50_000_000 / 2 ; //500ms=27_000_000/2
localparam LED_PERIOD2 = 50_000_000 / 10; //100ms=27_000_000/10
//localparam LED_PERIOD1 = 100; //simulation
//localparam LED_PERIOD2 = 200; //simulation//3.reg
reg [31:0] cnt;//4.wire
wire [31:0] CNT_MAX = (key == KEY_PRESS) ? LED_PERIOD2 : LED_PERIOD1;wire clk_osc; //250/10=25MHz
wire clk_pll; //25*8=200MHz
wire clk_div; //200/4=50MHzwire pll_locked;//5.assign//6.always
always @ (posedge clk_div) beginif(!gresetn) begincnt <= 'd0;endelse beginif(cnt >= CNT_MAX)cnt <= 'd0;else cnt <= cnt + 'd1;end
endalways @ (posedge clk_div) beginif(!gresetn) led <= LED_OFF;else if(cnt == CNT_MAX)led <= !led;// led <= (led == LED_OFF) ? LED_ON : LED_OFF;
end//7.instance//osc onchip, 250MHz
Gowin_OSC osc_250m(//Inputs.oscen(1'b1),//Outputs.oscout(clk_osc) //250/10=25MHz
);//25*8=200MHz
Gowin_PLLVR gwin_pll(//Inputs.clkin(clk_osc), //25MHz//Outputs.clkout(clk_pll), //200MHz.lock(pll_locked)
);//200MHz/4=50MHz
Gowin_CLKDIV gwin_div(//Inputs.hclkin(clk_pll), //200MHz.resetn(pll_locked),//Outputs.clkout(clk_div) //50MHz
);endmodule //top_hdl end和上一篇笔记实现的效果是一样的，按键按下LED快闪，按键释放LED慢闪，只不过本工程没使用到外部的晶体。
5. IP核配置修改
云源软件支持对已经配置的IP核进行修改，说实话我一开始并没有找到这个功能，还以为无法修改呢，后来看了官方的视频教程才发现支持修改已经配置的IP。
首先打开IP核生成界面，点击打开图标。

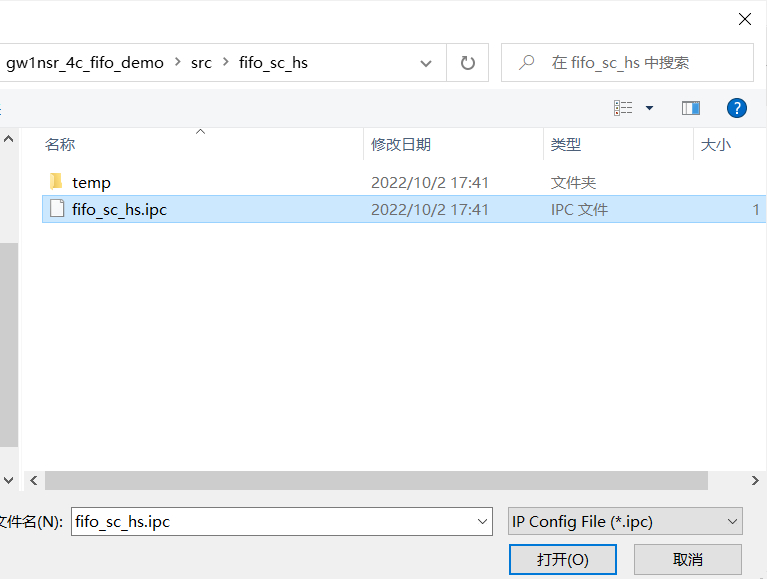

找到要修改的IP核文件夹下的ipc文件打开。
这样就可以进行修改了
6. Modelsim仿真IP

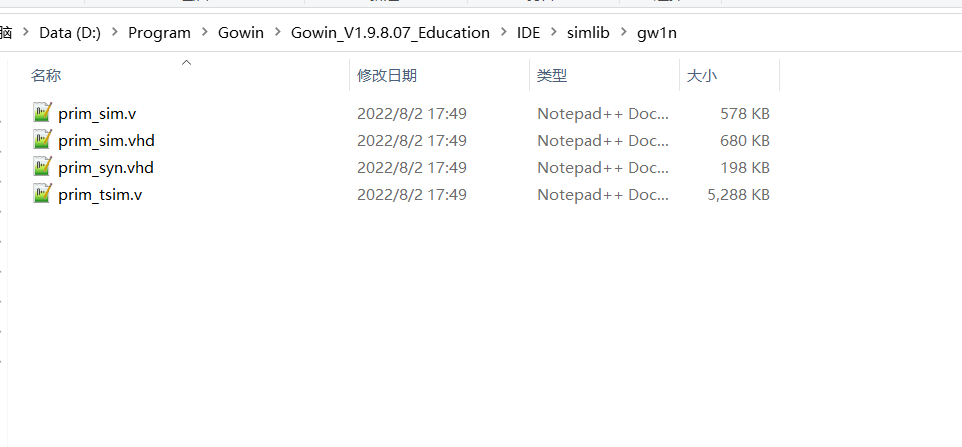

高云云源软件不包含仿真工具，需要借助第三方工具来完成功能仿真，如果涉及到官方的IP调用，比如PLL，OSC，FIFO等IP的仿真，需要进行添加一个官方的IP仿真库文件，文件路径为：
D:\Program\Gowin\Gowin_V1.9.8.07_Education\IDE\simlib\gw1n\prim_sim.v

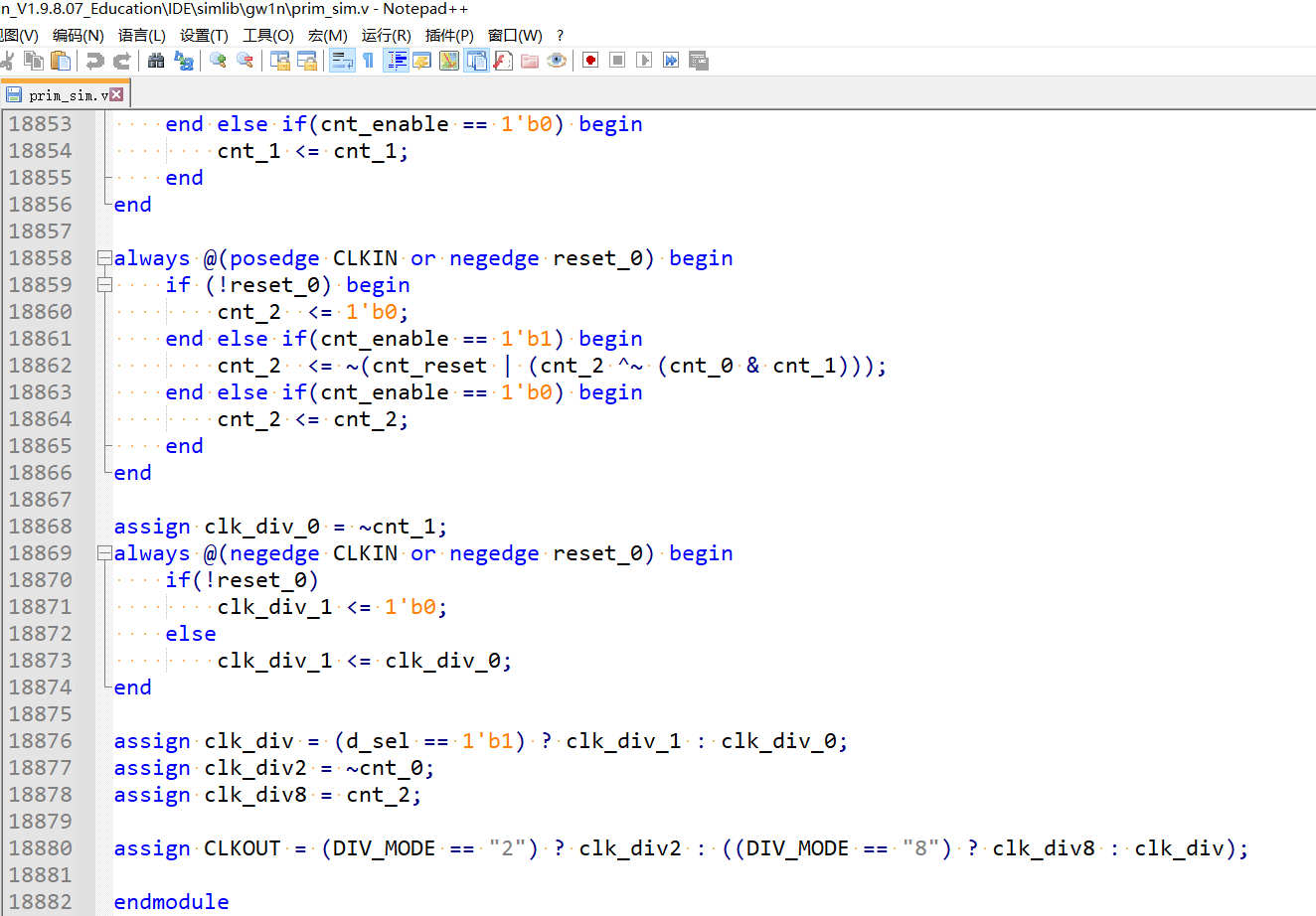

这个文件大小约600KB，近两万行代码，包括高云所有IP核的仿真模型，可以在Modelsim或其他第三方仿真工具中添加调用。
高云IP核仿真库文件内容完全开放，没有进行加密处理。

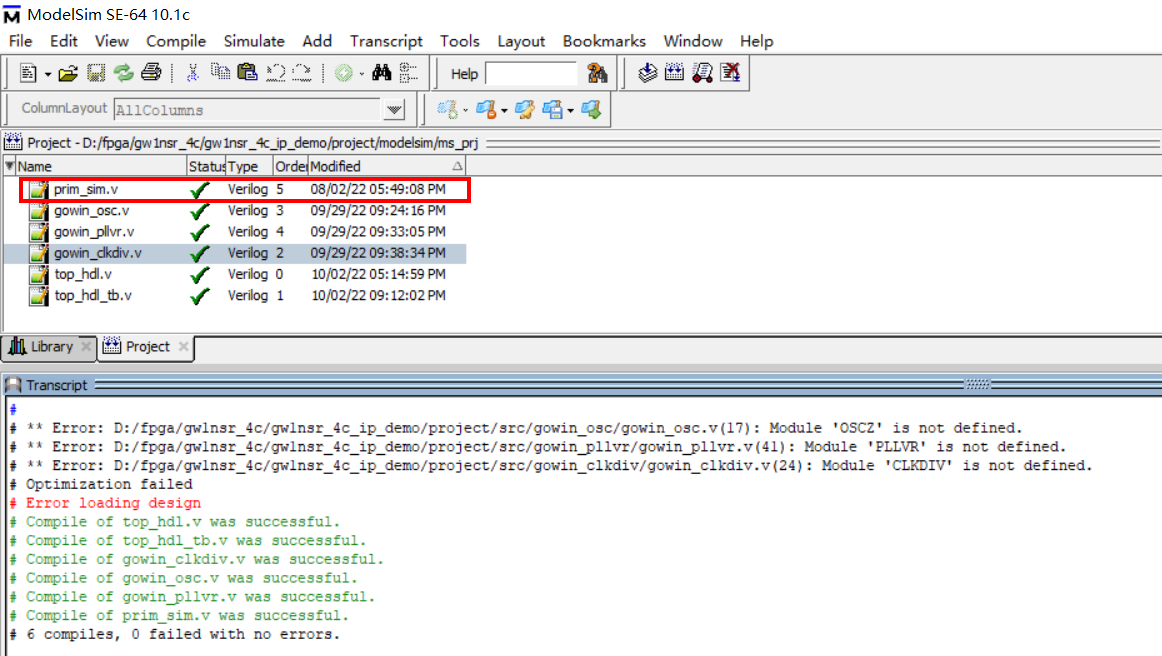

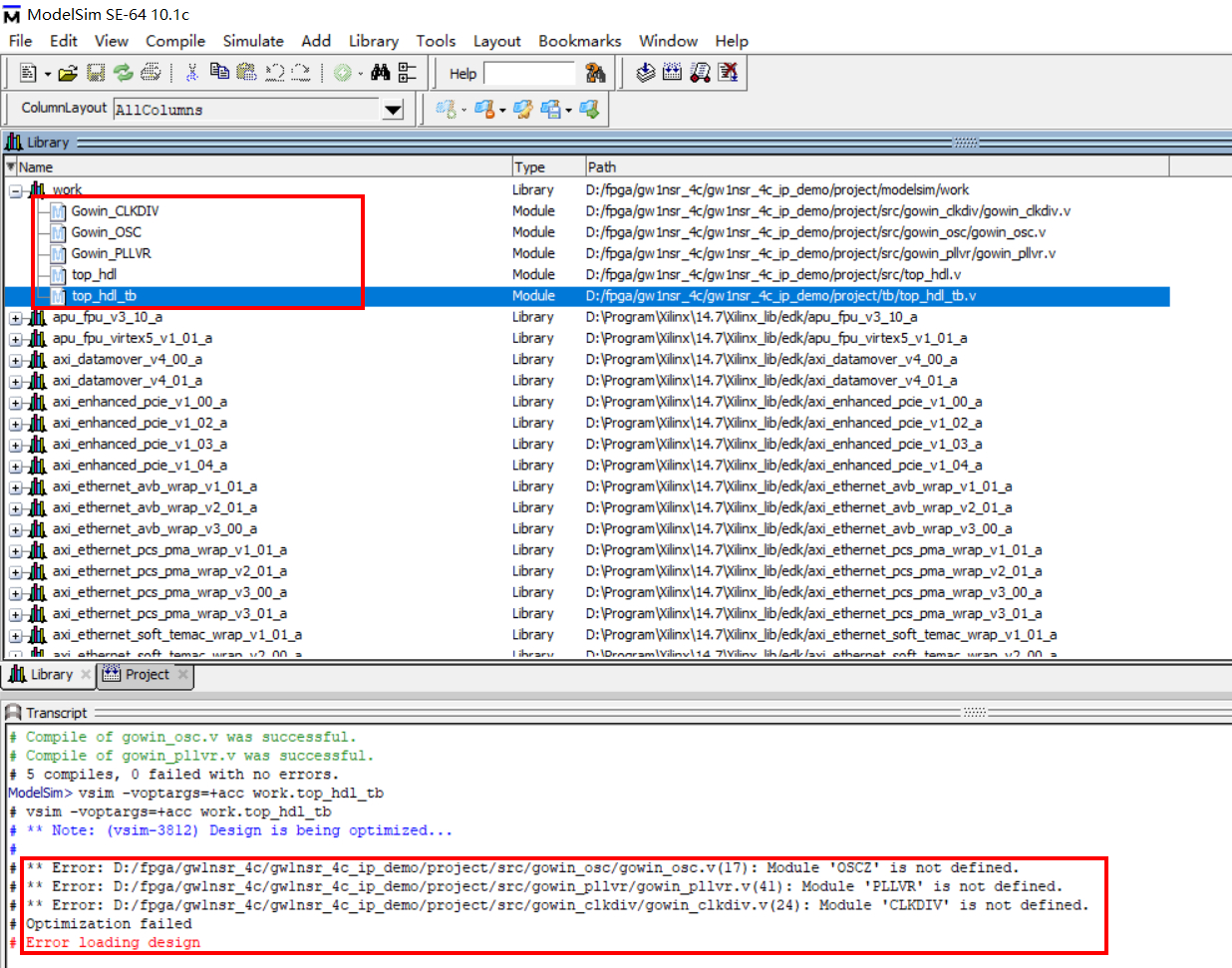

编译通过，仿真时会提示调用的模块未定义
把prim_sim.v添加到Modelsim工程，再次编译，执行仿真。
提示如下：
# ** Note: (vsim-3812) Design is being optimized...
#
# ** Error: (vopt-7052) D:/Program/Gowin/Gowin_V1.9.8.07_Education/IDE/simlib/gw1n/prim_sim.v(13111): Failed to find 'GSR' in hierarchical name '/GSR/GSRO'.
#
# Optimization failed
在Testbench中例化如下全局复位模块，因为仿真库中调用了此模块：
GSR GSR(.GSRI(1'b1)
);

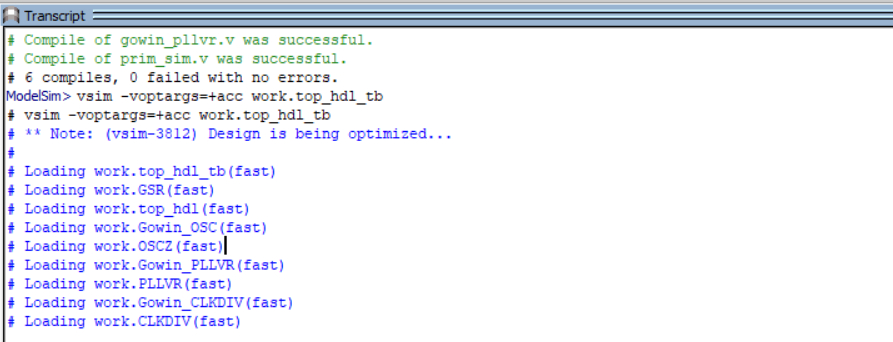

重新编译，成功执行仿真。

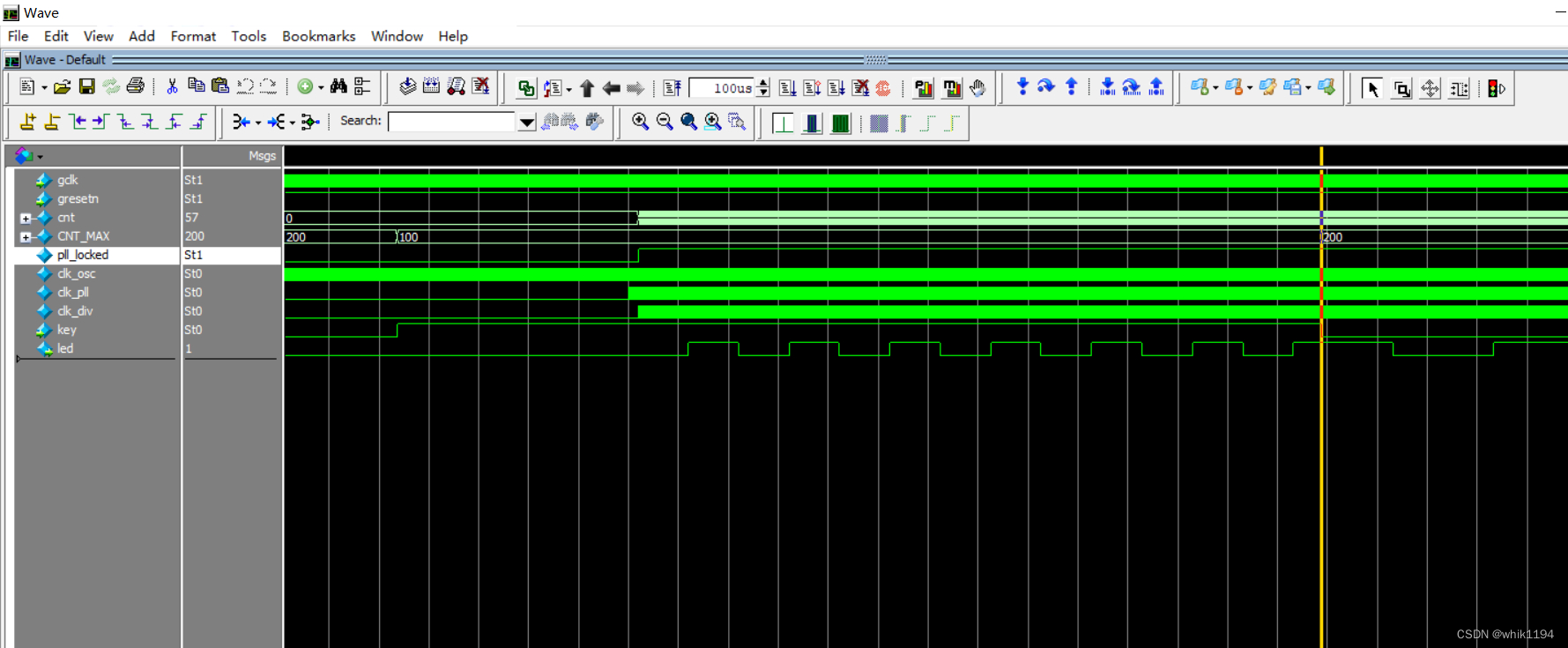

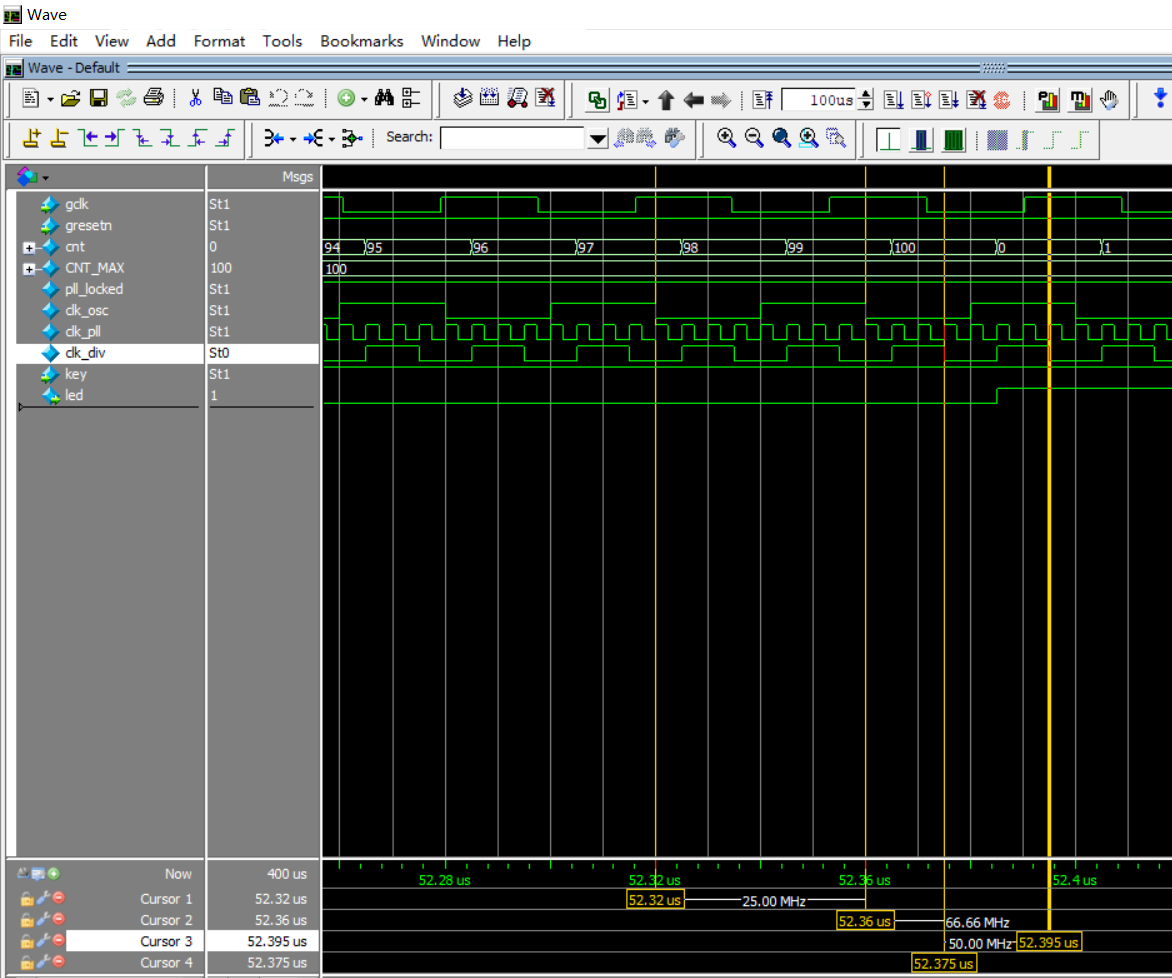

仿真波形：
OSC、PLL、DIV输出时钟频率和配置是一致的。
7. 总结
总的来说，GW1NSR-4C这颗FPGA可以使用的IP核不算太多，但基本的PLL，FIFO，RAM，DSP都有，还有一些非常实用的协议IP，如I2C，SPI，UART主机从机，以及之间的相互转换都有相应的IP，还有一些多媒体相关的IP，可以满足大多数的需求。
联合ModelSim仿真也比较简单，只需要添加一个仿真库文件即可完成所有IP的仿真，还是非常方便的。
8. 工程下载
本次示例中的工程，可以访问下方链接下载：
- gw1nsr_4c_ip_demo.rar
