目录

一.ospf介绍

二.ospf原理

三.AS自治系统

四.OSPF工作过程简述

注意部分

五.OSPF 的区域概念

六.ospf相关命令

​编辑单词解释：

七.OSPF配置命令

八.模拟实验

一.ospf介绍

OSPF(Open Shortest Path First开放式最短路径优先）是一个内部网关协议(Interior Gateway Protocol，简称IGP），用于在单一自治系统（autonomous system,AS）内决策路由。是对链路状态路由协议的一种实现，隶属内部网关协议（IGP），故运作于自治系统内部。著名的迪克斯彻（Dijkstra）算法被用来计算最短路径树。OSPF支持负载均衡和基于服务类型的选路，也支持多种路由形式，如特定主机路由和子网路由等。

二.ospf原理

                      ospf最短路径优先

                                      ospf是这种动态路由协议中选择最佳路径的一种算法

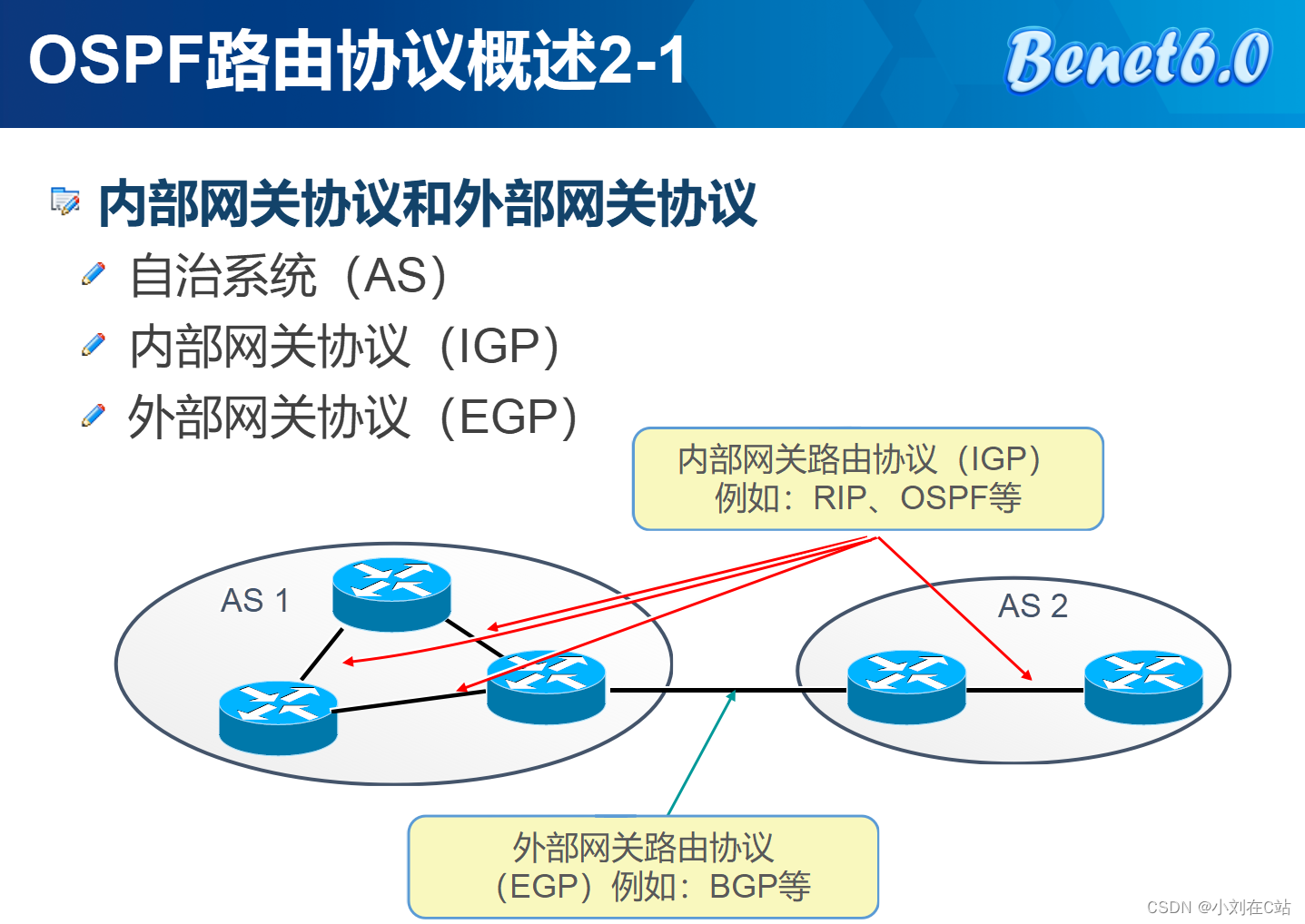

三.AS自治系统

可以自主决定 使用什么动态路由协议实现网络互通的一个网络范围
     一般相当于一个公司  一般一个自制系内内部只有一种动态路由协议

内部网关路由协议
   在一个自治系统内部配置的动态路由协议   比方  rip   ospf  is-is

外部网关路由协议
   连接两个自治系统之间的路由协议   比方 BGP

四.OSPF工作过程简述

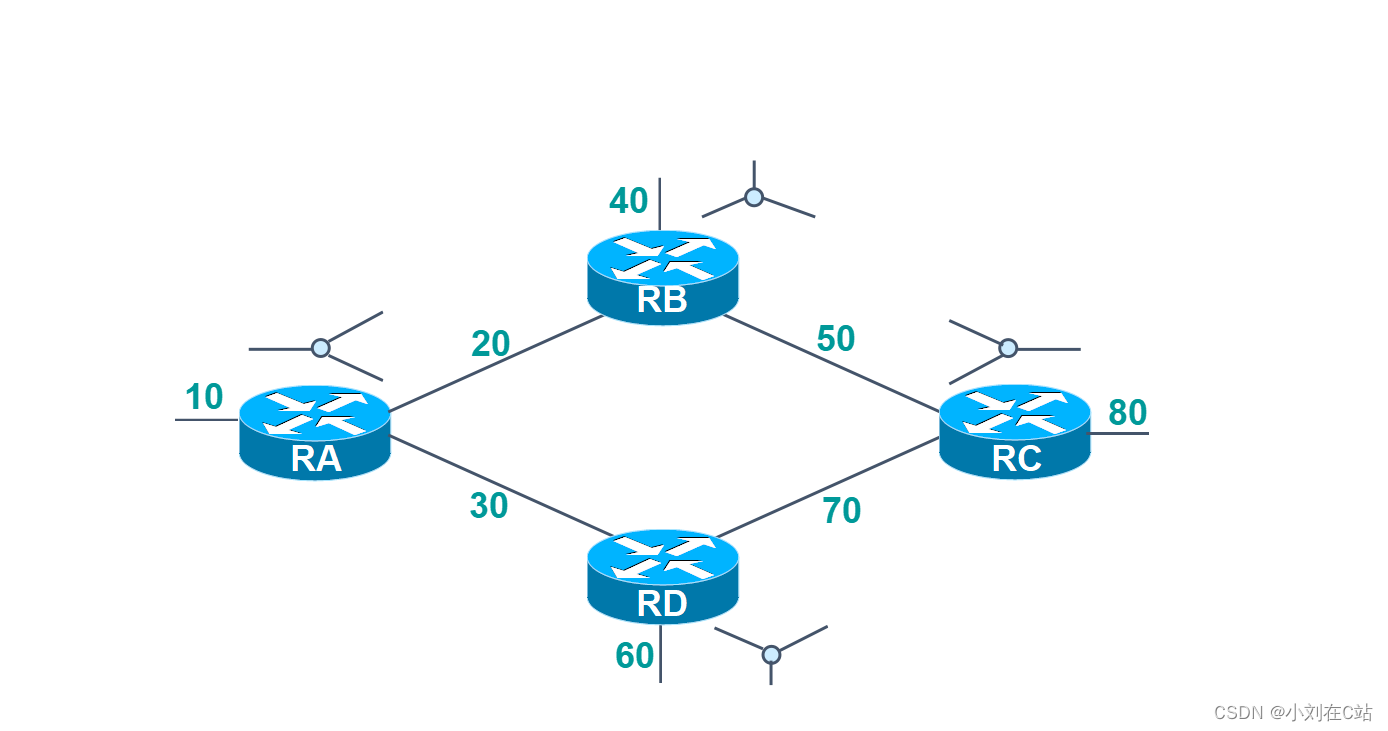

  第一步，建立领接关系   （就是邻近的路由器之间相互打招呼 认识一下彼此）

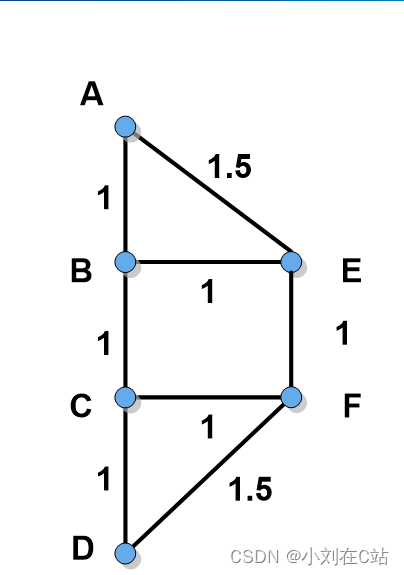

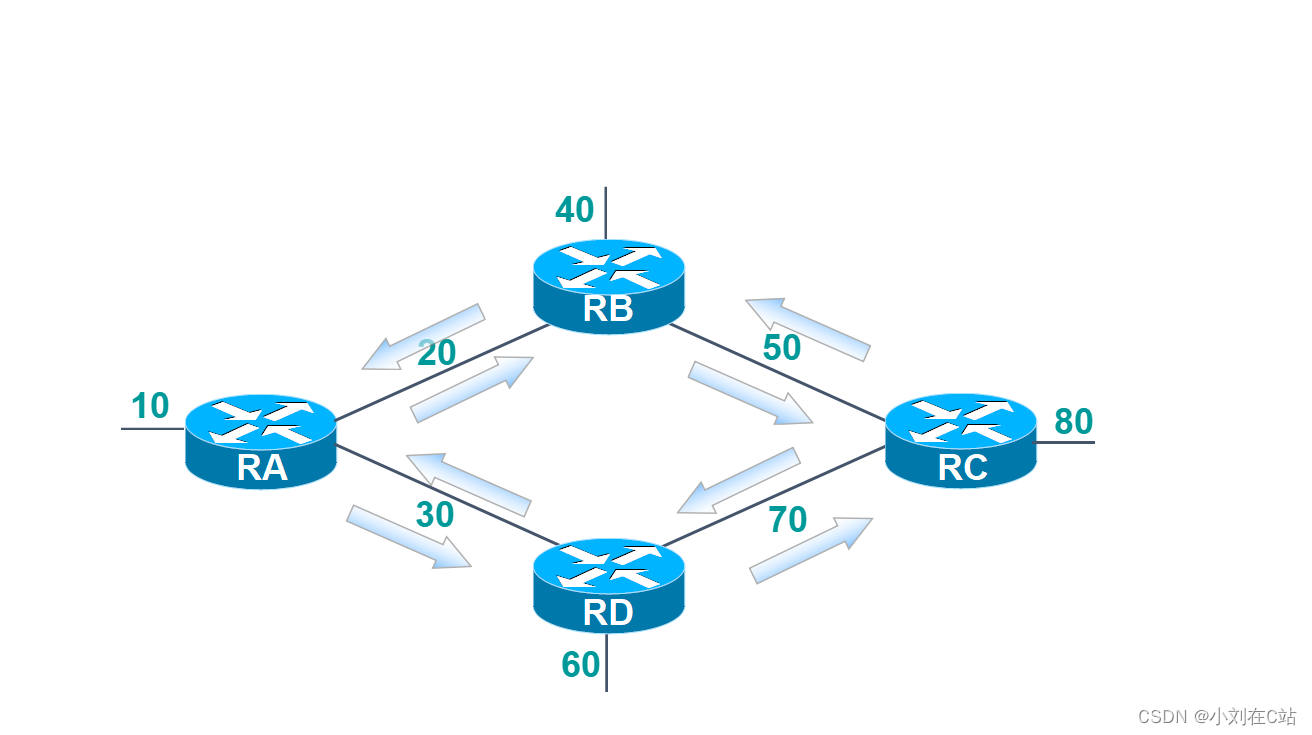

   第二步，路由器彼此之间传送自己的链路状态，相当于自己的链路图，以下就是建立成功的链路图纸，每个路由器都是一样的

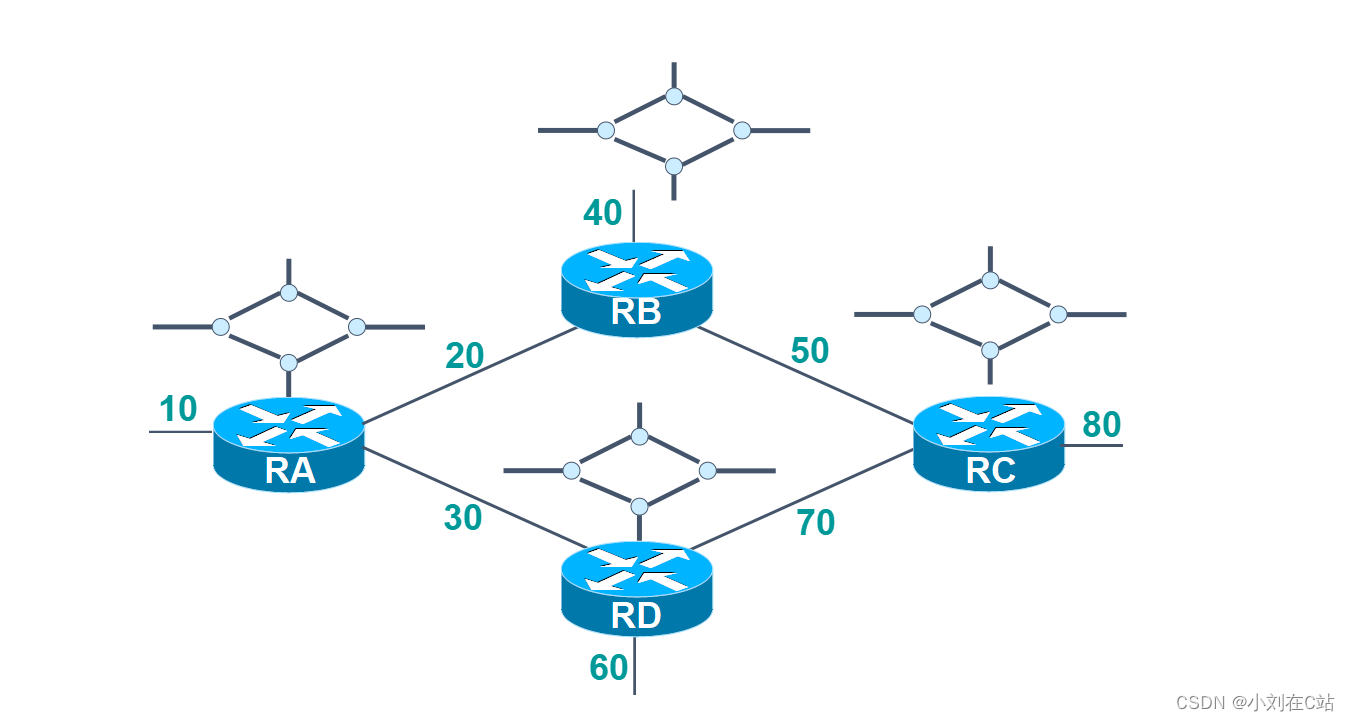

 第三步，建立链路状态数据库

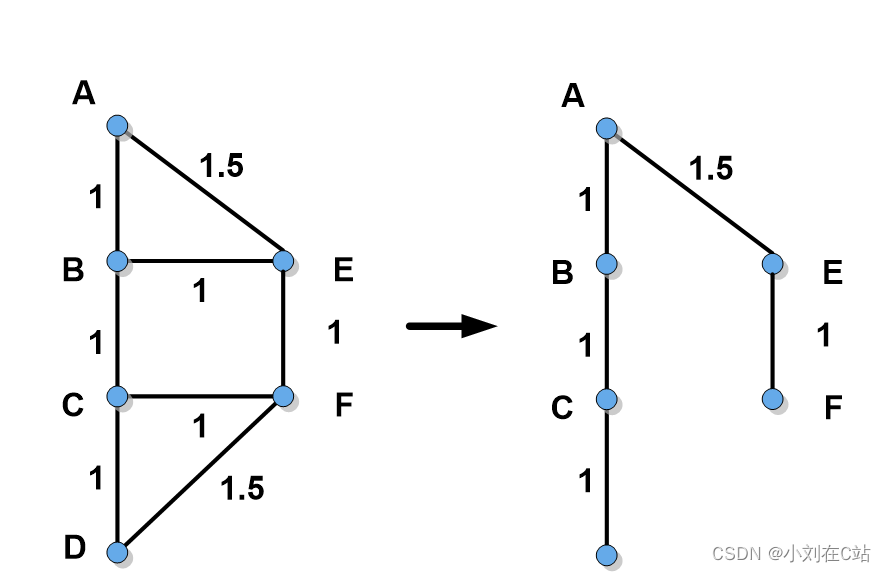

 第四步.根据链路状态图，    算出最佳路径生产最短路径树     （以下是以A作为例子生成的最短路径树）

 第五步.每个路由器根据最短路径树形成路由表。（每一个蓝点都是一个路由器）

注意部分

每一个路由器都是会有这个过程，不同路由器不同的最短路径树，这只是ospf的计算方法。

五.OSPF 的区域概念

spf 的区域概念
   为了适应大型的网络，ospf 可以将网络划分区域
   每个区域内部先形成链路状态数据 然后将整合的每个区域的链路状态数据库在区域之间传送。


讲述：区域的表示  使用区域ID   区域ID 可以是一个十进制数  也可以是一个ip 地址
              骨干区域： area 0
           在一个ospf 环境中必须有且只能有一个骨干区域
      骨干区域 负责不同区域之间链路状态数据库的传递
    骨干区域必须和所有其他非骨干区域相连

真实环境中area0（骨干区域）必须在其他area的中间，否则网络是不能互通的

六.ospf相关命令

1.启动OSPF路由进程

Router(config)#router ospf process-id

2.指定OSPF协议运行的接口和所在的区域

Router（config-router）#network  address inverse-mask area area-id

3.修改接口的优先级

Router（config-if）#ip ospf priority priority

4.修改接口的cost值

Router (config-if)#ip ospf cost cost
5.查看OSPF的配置

Router#show ip ospf

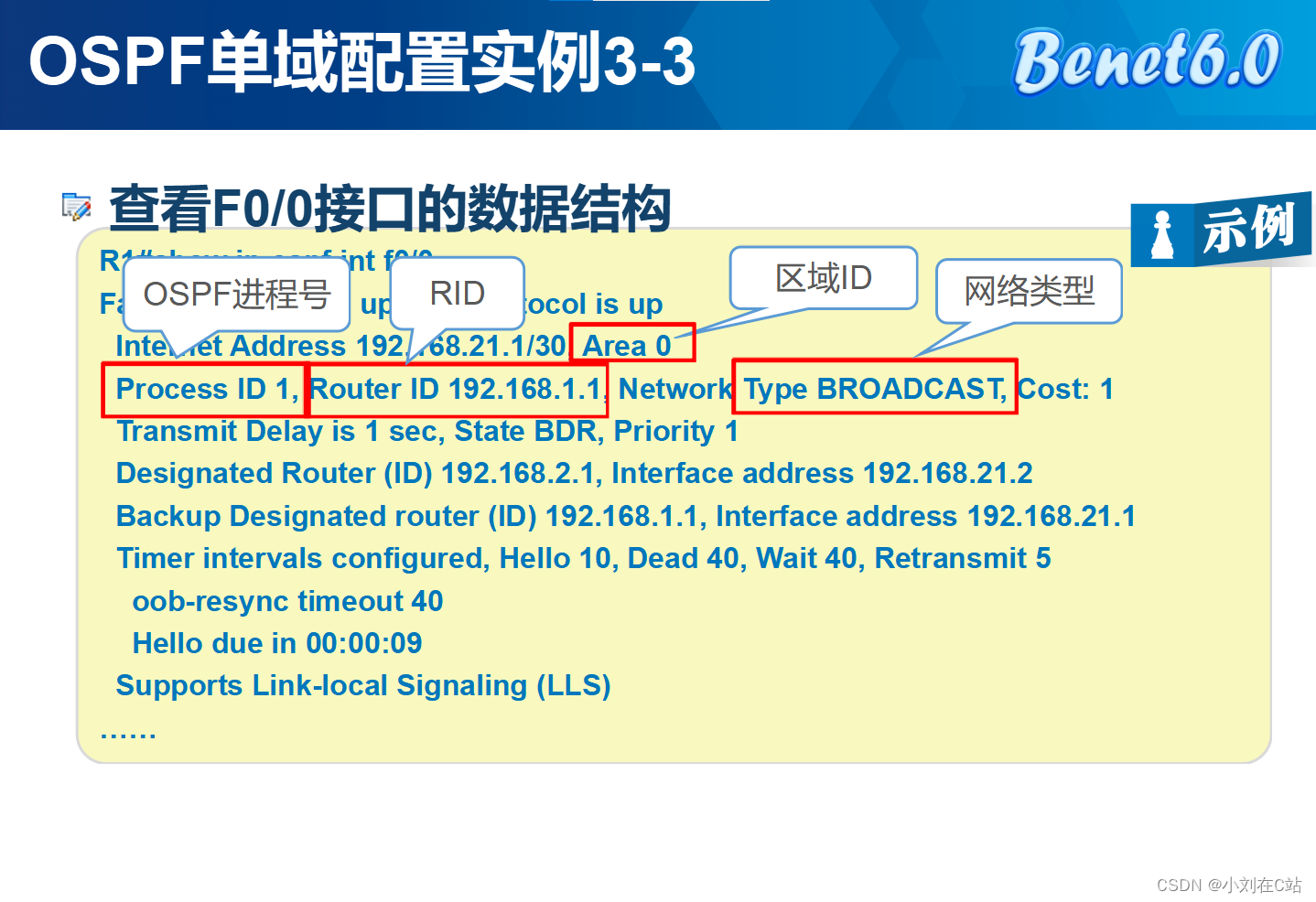

6.查看OSPF接口的数据结构

Router#show ip ospf interface type   number

7.查看路由表

Router#show ip route

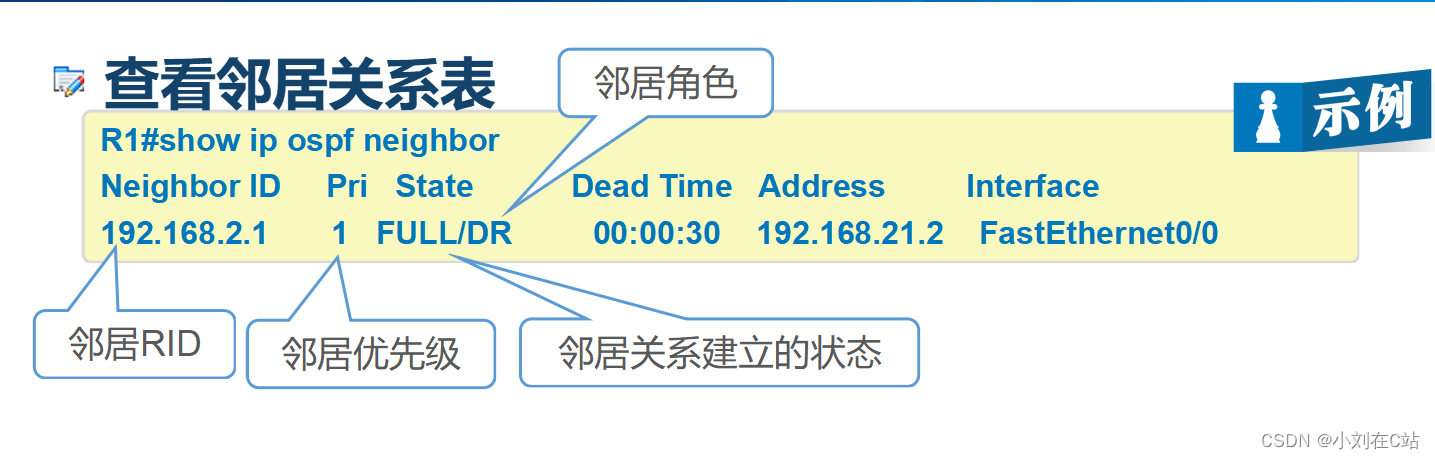

8.查看邻居列表及其状态

Router#show ip ospf neighbor

单词解释：

process-id——进程号                  inverse-mask——反掩码                              area——区域号

七.OSPF配置命令

Router(config)# router ospf 1

Router(config-router)# router-id  路由器标识

Router(config-router)# network  直连网段地址    子网掩码反码     area   区域号
