如何设计物联网通信协议？
创始人
2024-04-01 02:25:31

物联网中想控制设备，上传传感器数据，不可避免地需要协议，
目前物联网中有很多种协议，比如MQTT,CoAP,TCP,蓝牙BLE等等。
但是本文想讲的并非这部分协议，而是如何在物联网设备和服务器之间自定义协议，来传输你的数据或者状态等。

目录

    • 举例
    • 1.字符型协议
    • 2.json型协议
    • 3.HJ212协议
    • 总结

举例

以MQTT为例，你有一个温度传感器，想将温度数据上传到服务器。
可以分为以下几类

1.字符型协议

直接通过MQTT协议传输字符，如“23.5”，然后服务器开发人员和嵌入式开发人员沟通，表明这是一个温度的数值。
但是这种是最简单的方法，只适合你作为一个初学者、爱好者使用。

2.json型协议

json格式是一个键值对，你可以使用cjson来将你的数据转化为json格式，然后通过MQTT发送，关于cjson的使用，可以查看我的另一篇博客stm32实现json格式传输。

{"temp": 23.5
}

如果你有多个数值，使用json也是更方便的传递方法，因为json格式便于拓展。

{"temp": 23.5,"status": "good"
}

3.HJ212协议

问题在于，第一种字符型太简陋，第二种json格式便于拓展，但是没有对数据完整性的校验，
因此这里出现了第三种方式，
HJ 212-2017，国家环保行业制定的数据传输标准协议，
早期有一个HJ 212-2005，最新的为HJ 212-2017
从业务的角度来说，这是最重要的一种方式，因为采用这种协议方式，你可以快速对接一些环保的监管平台，从而有利于项目开发。
从官网搜索HJ 212即可搜到HJ 212标准的文件

协议的结构如下图所示。
在这里插入图片描述

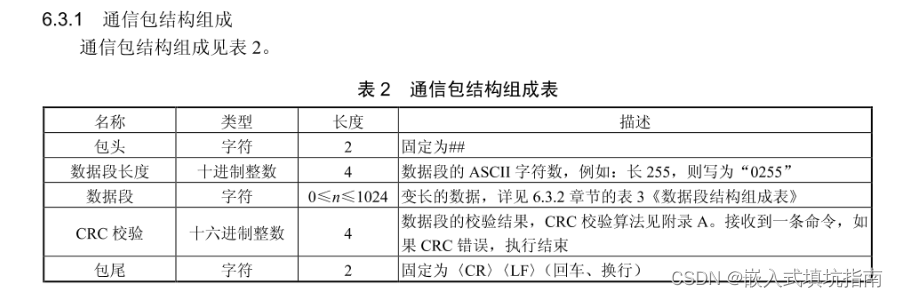

通信包的构成
在这里插入图片描述

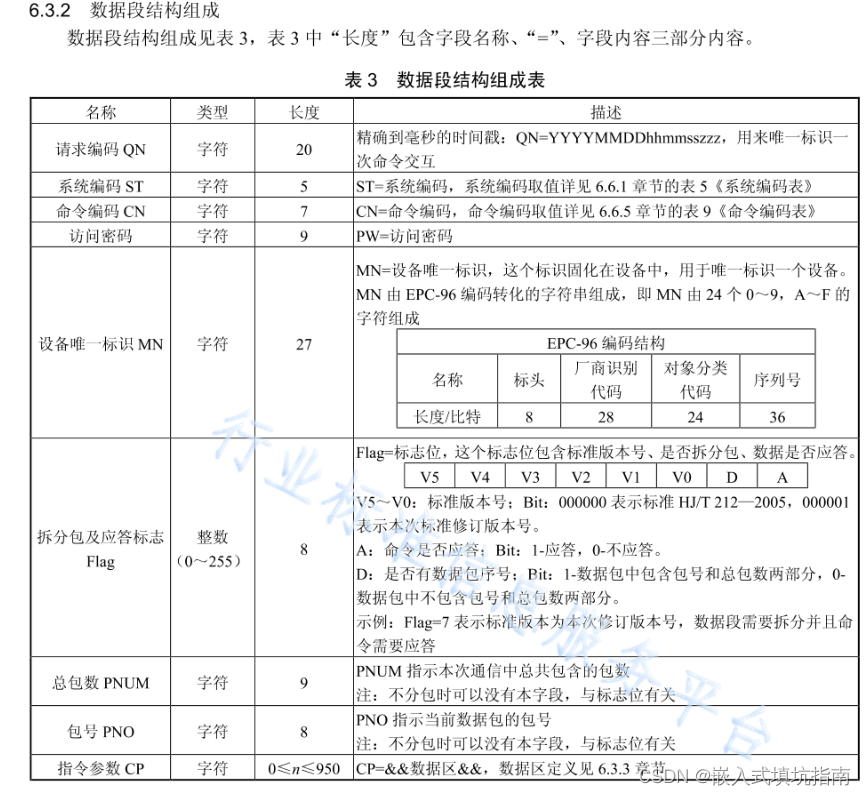

数据段的构成
在这里插入图片描述
更详细的流程可以查看官网。
这个协议包含CRC校验，因此更完善，但是相对来说实现更难，更复杂。

总结

这是目前我了解的协议方式，如果你们有更好的自定义协议方式，
欢迎留言讨论，我也会更新在这篇文章里。
