STM32G070RBT6基于STM32CubeMX创建定时器中断控制LED闪烁
创始人
2024-04-01 17:06:52
STM32G070RBT6基于STM32CubeMX创建定时器中断控制LED闪烁
- 📍相关篇《【硬件开源电路】STM32G070RBT6开发板》

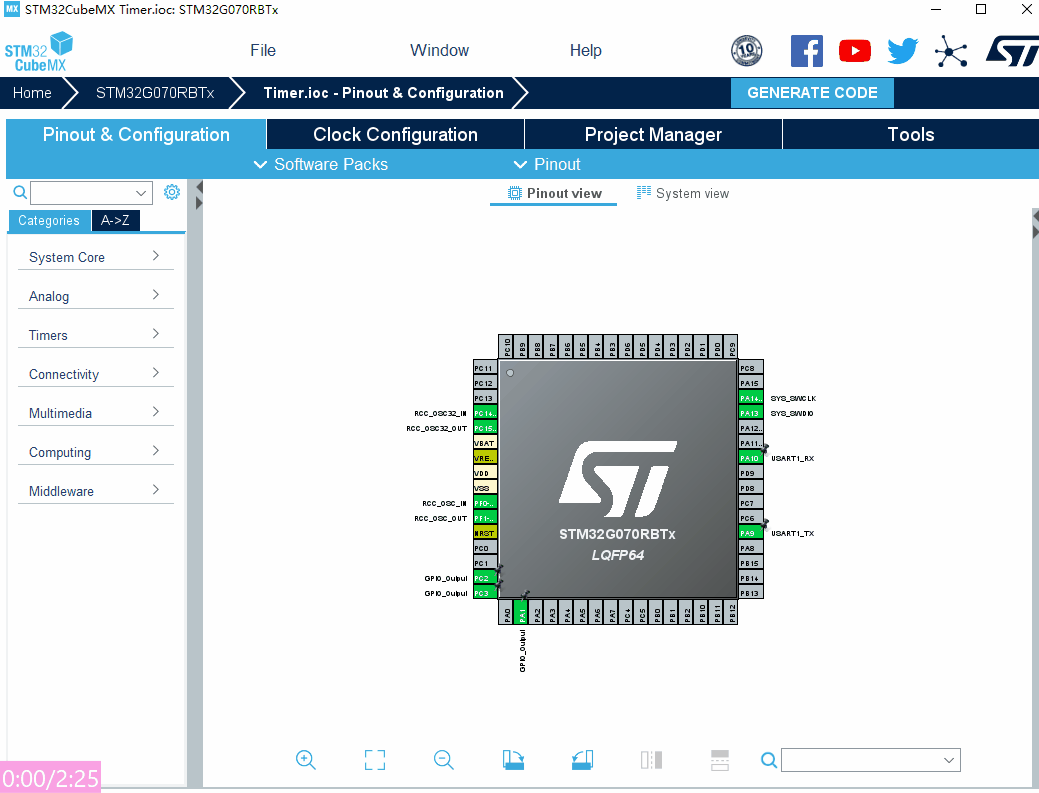

- 🌺配置内容演示：
📚功能介绍
📑通过STM32CubeMX配置定时器
1和定时器3分别作为两个led的定时闹钟。这里作为演示，当然使用一个定时器，通过轮询方式，实现多个led不定长时间闪烁也是可以的。
📝重写定时器中断回调函数内容
🍁在main.c中，相应位置添加如下代码：
#include //用于调用printf函数打印，需要在target选项中勾选‘Use MicroLib’
#define led_shine_time 1000 //定时时长
#define led_shine_time2 1000
uint16_t cnt1,cnt2;
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{if(htim->Instance == TIM1) //处理TIM2间隔定时中断{cnt1++;if(cnt1 == led_shine_time){cnt1 = 0;printf("cnt1 \n");//1s打印一次HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_2);}}if(htim->Instance == TIM3) //处理TIM3间隔定时中断{cnt2++;//1s打印一次if(cnt2 == led_shine_time2){cnt2 = 0;HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_3);printf("cnt2 \n");}}
}
- 🚩在
usart.c文件中添加如下内容：
#include "stdio.h"
/*可调用printf*/
int fputc(int ch,FILE *f)
{/*&huart1指的是串口1，如果用别的串口就修改数字*/HAL_UART_Transmit(&huart1 , (uint8_t *)&ch , 1 , 0xffff);return ch;
}

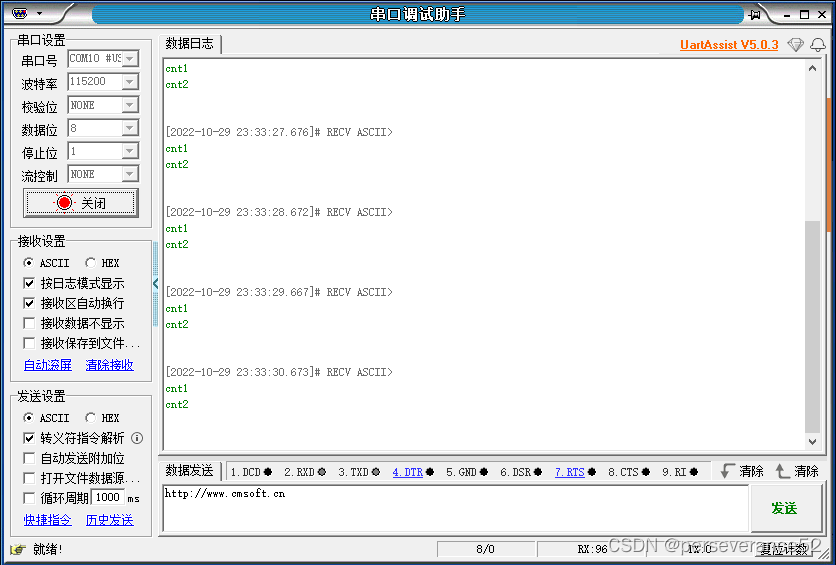

- 🌿串口调试信息打印
⛳程序源码
链接：https://pan.baidu.com/s/1UTPwtcE5xfC4EbIya-DRDA
提取码：e5ez
