在这篇文章中，将SPD结构加入到 YOLOv7结构中

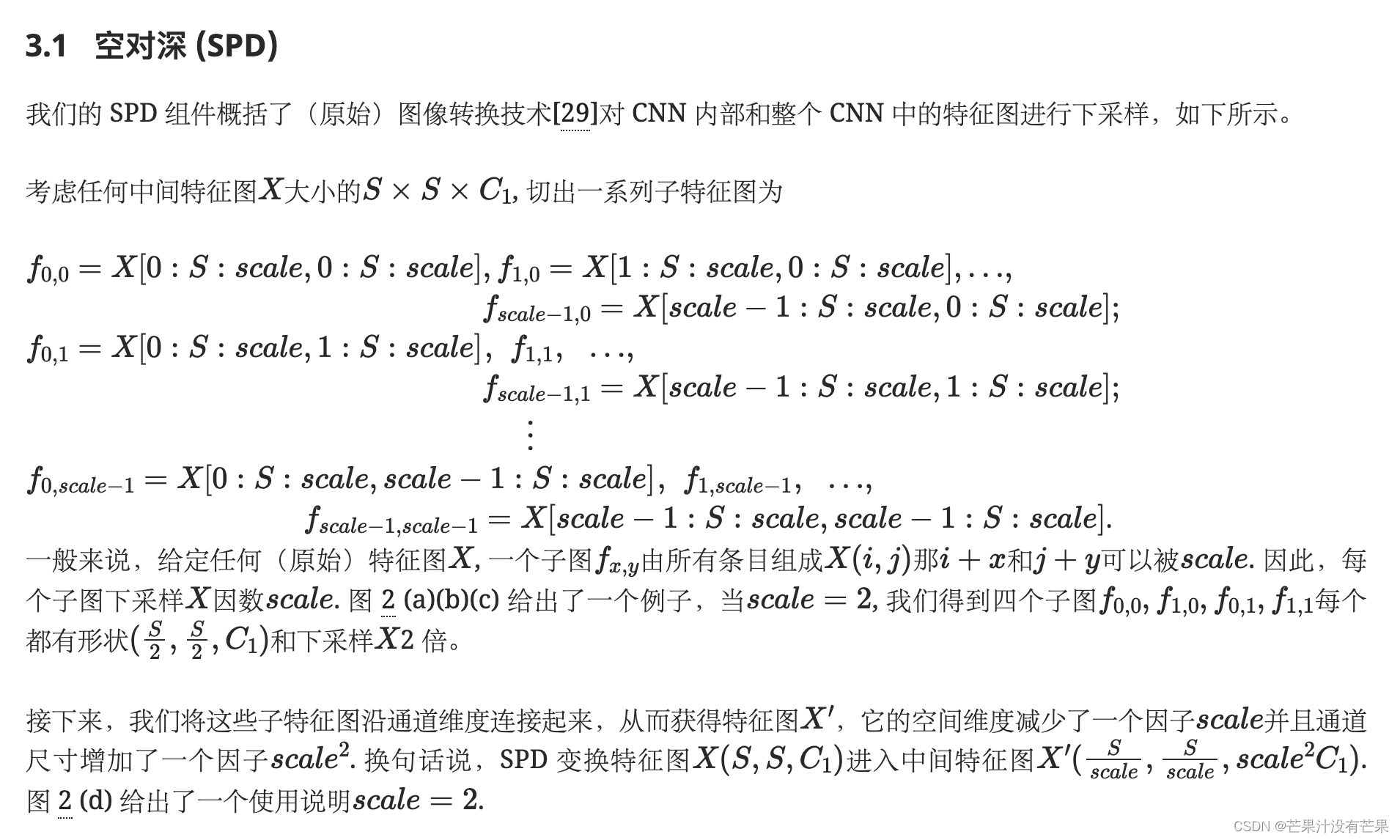

一、SPD论文理论部分

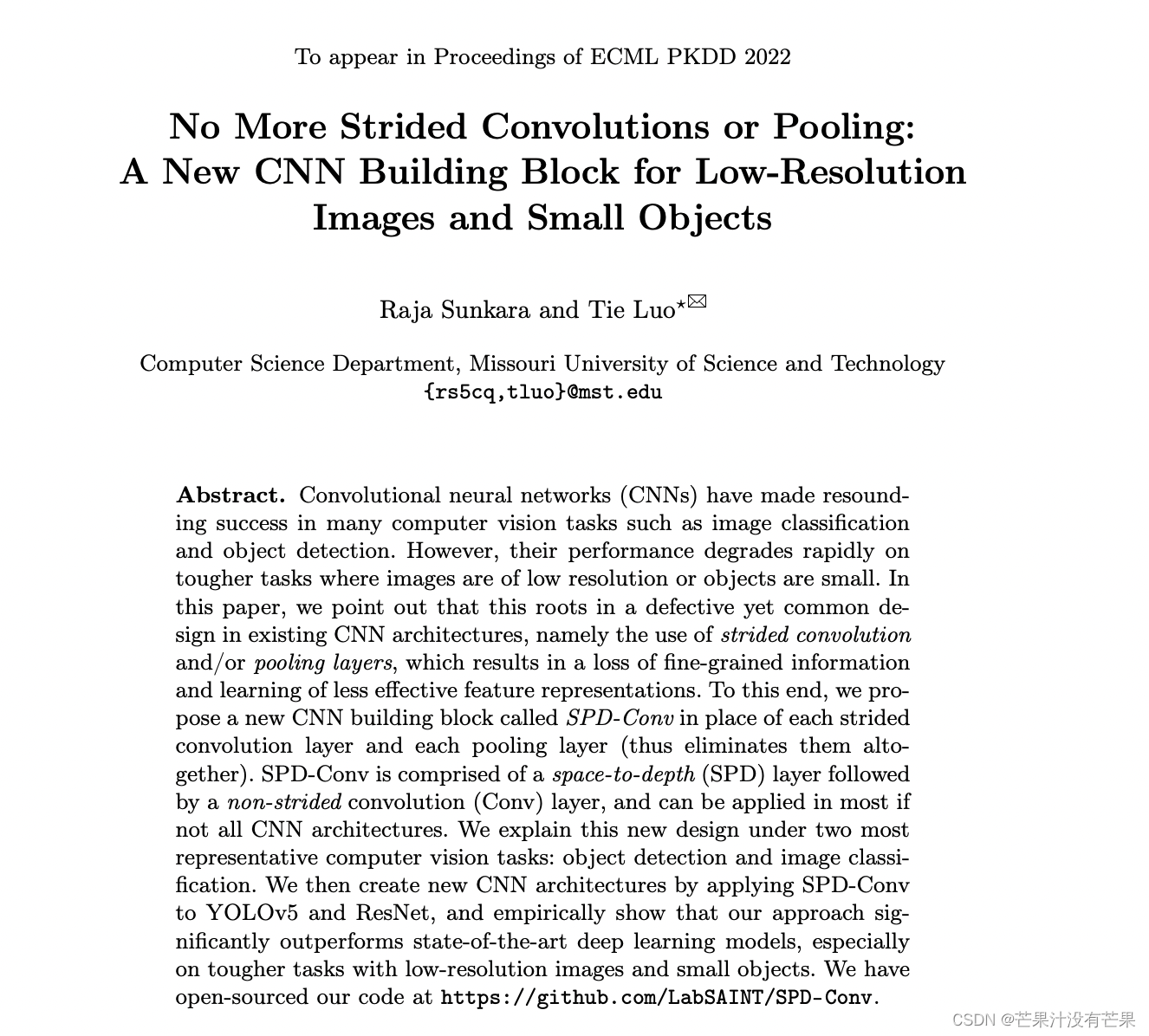

卷积神经网络 (CNN) 在许多计算机视觉任务（例如图像分类和对象检测）中取得了巨大成功。然而，它们的性能在图像分辨率低或物体很小的更艰巨的任务中迅速下降。在本文中，我们指出，这源于现有 CNN 架构中存在缺陷但常见的设计，即使用跨步卷积和/或池化层，这会导致细粒度信息的丢失和对不太有效的特征表示的学习. 为此，我们提出了一个名为SPD-Conv的新 CNN 构建块来代替每个跨步卷积层和每个池化层（因此完全消除了它们）。SPD-Conv 由空间到深度(SPD) 层后跟非跨步卷积 (Conv) 层，可以应用于大多数（如果不是全部）CNN 架构。我们在两个最具代表性的计算机视觉任务下解释了这种新设计：对象检测和图像分类。然后，我们通过将 SPD-Conv 应用于 YOLOv5 和 ResNet 来创建新的 CNN 架构，并通过经验证明我们的方法明显优于最先进的深度学习模型，尤其是在具有低分辨率图像和小物体的更艰巨任务上。

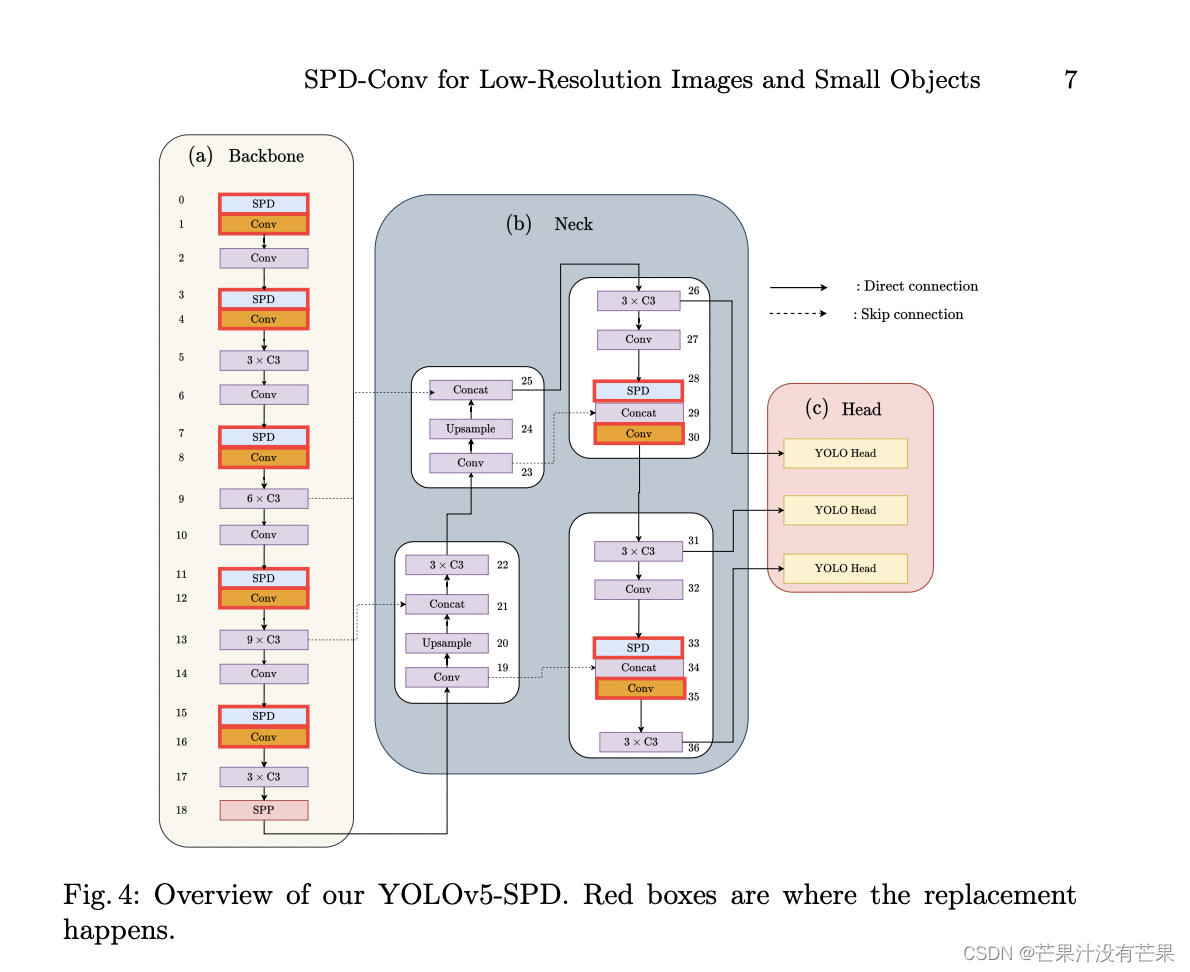

网络架构

YOLO 是一系列非常流行的目标检测模型，其中我们选择了最新的 YOLOv5 [14]来演示。YOLOv5 使用 CSPDarknet53 [4]带有 SPP [12]模块作为其主干，PANet [23]作为它的脖子，和 YOLOv3 的头部 [26]作为其检测头。此外，它还使用了来自 YOLOv4 的各种数据增强方法和一些模块 [4]用于性能优化。它使用带有 sigmoid 层的交叉熵损失来计算对象性和分类损失，以及 CIoU 损失函数 [38]用于定位损失。CIoU 损失比 IoU 损失考虑更多细节，例如边缘重叠、中心距离和宽高比。

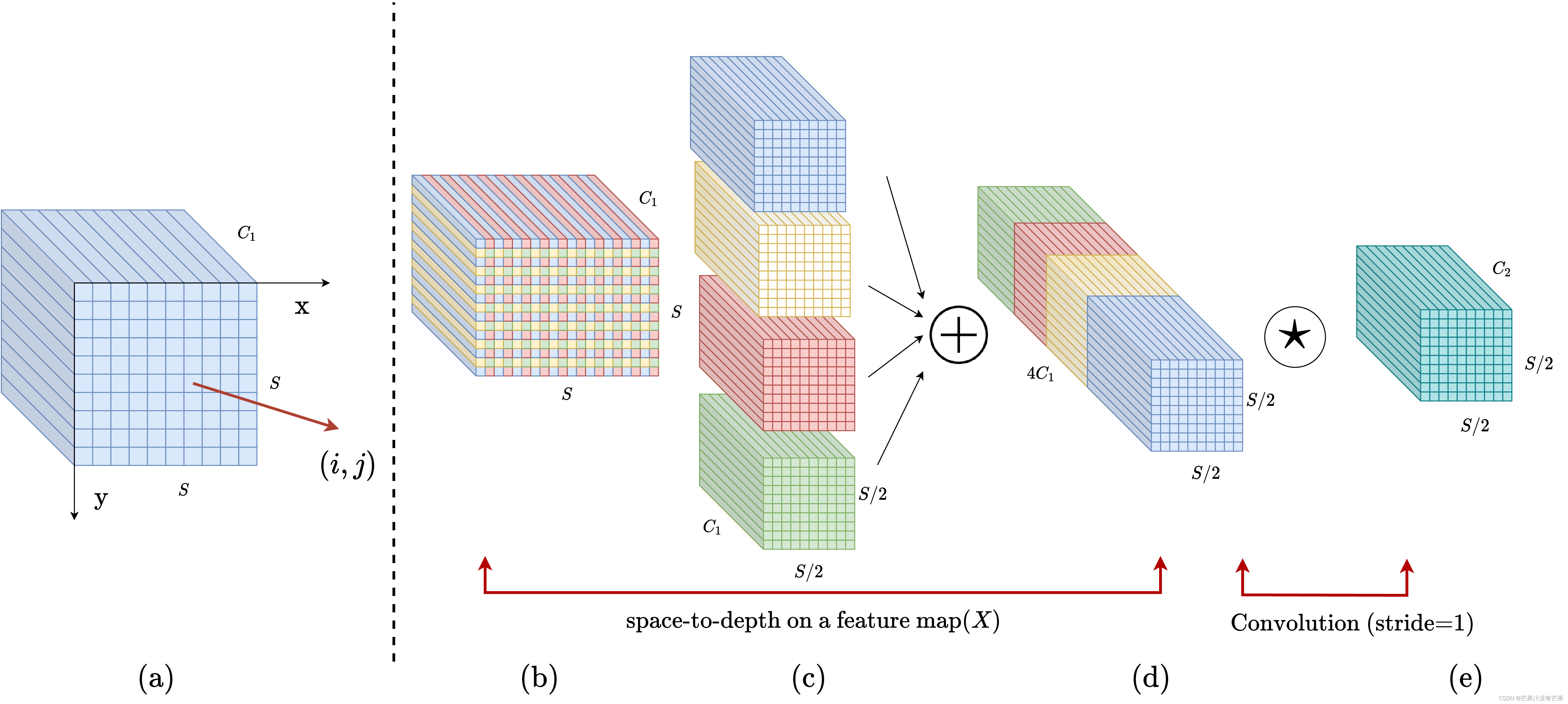

模块结构

二、将其应用到YOLOv7中

YOLOv7网络配置文件

增加以下yolov7_spd.yaml文件
代码演示

# parameters
nc: 80  # number of classes
depth_multiple: 1.0  # model depth multiple
width_multiple: 1.0  # layer channel multiple# anchors
anchors:- [12,16, 19,36, 40,28]  # P3/8- [36,75, 76,55, 72,146]  # P4/16- [142,110, 192,243, 459,401]  # P5/32# yolov7 backbone
backbone:# [from, number, module, args][[-1, 1, Conv, [32, 3, 1]],  # 0[-1, 1, Conv, [64, 3, 2]],  # 1-P1/2      [-1, 1, Conv, [64, 3, 1]],[-1, 1, Conv, [128, 3, 2]],  # 3-P2/4  [-1, 1, Conv, [64, 1, 1]],[-2, 1, Conv, [64, 1, 1]],[-1, 1, Conv, [64, 3, 1]],[-1, 1, Conv, [64, 3, 1]],[-1, 1, Conv, [64, 3, 1]],[-1, 1, Conv, [64, 3, 1]],[[-1, -3, -5, -6], 1, Concat, [1]],[-1, 1, Conv, [256, 1, 1]],  # 11[-1, 1, MP, []],[-1, 1, Conv, [128, 1, 1]],[-3, 1, Conv, [128, 1, 1]],[-1, 1, Conv, [128, 3, 2]],[[-1, -3], 1, Concat, [1]],  # 16-P3/8  [-1, 1, Conv, [128, 1, 1]],[-2, 1, Conv, [128, 1, 1]],[-1, 1, Conv, [128, 3, 1]],[-1, 1, Conv, [128, 3, 1]],[-1, 1, Conv, [128, 3, 1]],[-1, 1, Conv, [128, 3, 1]],[[-1, -3, -5, -6], 1, Concat, [1]],[-1, 1, Conv, [512, 1, 1]],  # 24[-1, 1, MP, []],[-1, 1, Conv, [256, 1, 1]],[-3, 1, Conv, [256, 1, 1]],[-1, 1, Conv, [256, 3, 2]],[[-1, -3], 1, Concat, [1]],  # 29-P4/16  [-1, 1, Conv, [256, 1, 1]],[-2, 1, Conv, [256, 1, 1]],[-1, 1, Conv, [256, 3, 1]],[-1, 1, Conv, [256, 3, 1]],[-1, 1, Conv, [256, 3, 1]],[-1, 1, Conv, [256, 3, 1]],[[-1, -3, -5, -6], 1, Concat, [1]],[-1, 1, Conv, [1024, 1, 1]],  # 37[-1, 1, MP, []],[-1, 1, Conv, [512, 1, 1]],[-3, 1, Conv, [512, 1, 1]],[-1, 1, Conv, [512, 3, 2]],[[-1, -3], 1, Concat, [1]],  # 42-P5/32  [-1, 1, Conv, [256, 1, 1]],[-2, 1, Conv, [256, 1, 1]],[-1, 1, Conv, [256, 3, 1]],[-1, 1, Conv, [256, 3, 1]],[-1, 1, Conv, [256, 3, 1]],[-1, 1, Conv, [256, 3, 1]],[[-1, -3, -5, -6], 1, Concat, [1]],[-1, 1, Conv, [1024, 1, 1]],  # 50]# yolov7 head
head:[[-1, 1, SPPCSPC, [512]], # 51[-1, 1, Conv, [256, 1, 1]],[-1, 1, nn.Upsample, [None, 2, 'nearest']],[37, 1, Conv, [256, 1, 1]], # route backbone P4[[-1, -2], 1, Concat, [1]],[-1, 1, Conv, [256, 1, 1]],[-2, 1, Conv, [256, 1, 1]],[-1, 1, Conv, [128, 3, 1]],[-1, 1, Conv, [128, 3, 1]],[-1, 1, Conv, [128, 3, 1]],[-1, 1, Conv, [128, 3, 1]],[[-1, -2, -3, -4, -5, -6], 1, Concat, [1]],[-1, 1, Conv, [256, 1, 1]], # 63[-1, 1, Conv, [128, 1, 1]],[-1, 1, nn.Upsample, [None, 2, 'nearest']],[24, 1, Conv, [128, 1, 1]], # route backbone P3[[-1, -2], 1, Concat, [1]],[-1, 1, Conv, [128, 1, 1]],[-2, 1, Conv, [128, 1, 1]],[-1, 1, Conv, [64, 3, 1]],[-1, 1, Conv, [64, 3, 1]],[-1, 1, Conv, [64, 3, 1]],[-1, 1, Conv, [64, 3, 1]],[[-1, -2, -3, -4, -5, -6], 1, Concat, [1]],[-1, 1, Conv, [128, 1, 1]], # 75[-1, 1, MP, []],[-1, 1, Conv, [128, 1, 1]],[-3, 1, Conv, [128, 1, 1]],[-1, 1, Conv, [128, 3, 2]],[[-1, -3, 63], 1, Concat, [1]],[-1, 1, Conv, [256, 1, 1]],[-2, 1, Conv, [256, 1, 1]],[-1, 1, Conv, [128, 3, 1]],[-1, 1, Conv, [128, 3, 1]],[-1, 1, Conv, [128, 3, 1]],[-1, 1, Conv, [128, 3, 1]],[[-1, -2, -3, -4, -5, -6], 1, Concat, [1]],[-1, 1, Conv, [256, 1, 1]], # 88[-1, 1, MP, []],[-1, 1, Conv, [256, 1, 1]],[-3, 1, Conv, [256, 1, 1]],[-1, 1, Conv, [256, 3, 2]],[[-1, -3, 51], 1, Concat, [1]],[-1, 1, Conv, [512, 1, 1]],[-2, 1, Conv, [512, 1, 1]],[-1, 1, Conv, [256, 3, 1]],[-1, 1, Conv, [256, 3, 1]],[-1, 1, Conv, [256, 3, 1]],[-1, 1, Conv, [256, 3, 1]],[[-1, -2, -3, -4, -5, -6], 1, Concat, [1]],[-1, 1, Conv, [512, 1, 1]], # 101[-1,1,space_to_depth,[1]],   # 2 -P2/4[-1, 1, Conv, [512, 1, 1]], # 103[75, 1, RepConv, [256, 3, 1]],[88, 1, RepConv, [512, 3, 1]],[103, 1, RepConv, [1024, 3, 1]],[[104,105,106], 1, IDetect, [nc, anchors]],   # Detect(P3, P4, P5)]

核心代码

./models/common.py文件增加以下模块

class space_to_depth(nn.Module):# Changing the dimension of the Tensordef __init__(self, dimension=1):super().__init__()self.d = dimensiondef forward(self, x):return torch.cat([x[..., ::2, ::2], x[..., 1::2, ::2], x[..., ::2, 1::2], x[..., 1::2, 1::2]], 1)

其他配置

不需要

三、YOLOv5配置

YOLOv5添加SPD.yaml配置文件

增加以下yolov5_spd.yaml文件

# Parameters
nc: 80  # number of classes
depth_multiple: 1  # model depth multiple
width_multiple: 1  # layer channel multiple
anchors:- [10,13, 16,30, 33,23]  # P3/8- [30,61, 62,45, 59,119]  # P4/16- [116,90, 156,198, 373,326]  # P5/32# YOLOv5 v6.0 backbone
backbone:# [from, number, module, args][[-1, 1, Focus, [64, 3]],     # 0-P1/2[-1, 1, Conv, [128, 3, 1]],  # 1[-1,1,space_to_depth,[1]],   # 2 -P2/4[-1, 3, C3, [128]],          # 3[-1, 1, Conv, [256, 3, 1]],  # 4[-1,1,space_to_depth,[1]],   # 5 -P3/8[-1, 6, C3, [256]],          # 6[-1, 1, Conv, [512, 3, 1]],  # 7-P4/16[-1,1,space_to_depth,[1]],   # 8 -P4/16[-1, 9, C3, [512]],          # 9[-1, 1, Conv, [1024, 3, 1]], # 10-P5/32[-1,1,space_to_depth,[1]],   # 11 -P5/32[-1, 3, C3, [1024]],         # 12[-1, 1, SPPF, [1024, 5]],    # 13]# YOLOv5 v6.0 head
head:[[-1, 1, Conv, [512, 1, 1]],                    # 14[-1, 1, nn.Upsample, [None, 2, 'nearest']],    # 15[[-1, 9], 1, Concat, [1]],                     # 16 cat backbone P4[-1, 3, C3, [512, False]],                     # 17[-1, 1, Conv, [256, 1, 1]],                    # 18[-1, 1, nn.Upsample, [None, 2, 'nearest']],    # 19[[-1, 6], 1, Concat, [1]],                     # 20 cat backbone P3[-1, 3, C3, [256, False]],                     # 21 (P3/8-small)[-1, 1, Conv, [256, 3, 1]],                    # 22[-1,1,space_to_depth,[1]],                     # 23 -P2/4[[-1, 18], 1, Concat, [1]],                    # 24 cat head P4[-1, 3, C3, [512, False]],                     # 25 (P4/16-medium)[-1, 1, Conv, [512, 3, 1]],                    # 26[-1,1,space_to_depth,[1]],                     # 27 -P2/4[[-1, 14], 1, Concat, [1]],                    # 28 cat head P5[-1, 3, C3, [1024, False]],                    # 29 (P5/32-large)[[21, 25, 29], 1, Detect, [nc, anchors]],  # Detect(P3, P4, P5)]

核心代码

./models/common.py文件增加以下模块

class space_to_depth(nn.Module):# Changing the dimension of the Tensordef __init__(self, dimension=1):super().__init__()self.d = dimensiondef forward(self, x):return torch.cat([x[..., ::2, ::2], x[..., 1::2, ::2], x[..., ::2, 1::2], x[..., 1::2, 1::2]], 1)
