老师说会根据“书上例题”和“习题集上例题”出原题。虽然考试的题型很多，但是因为答案固定，所以我们根本不需要知道有哪些题型，背答案即可。

        一开始我认为我手头只有一份真题资源，在仔细研究过每一份资源后，我发现：不是只有一份真题资源，而是每年出的大题除画图题外，其余大题几乎一模一样，全部照搬的习题集上的大题，只不过是把“小红”改成了“小明”而已，答案一点不变。

       那么本博文分为两大部分：“画图题”和“大题背诵归纳”

        注 :习题集上的大题，有部分小问没有答案，而且排版也......，所以我总结的“大题背诵归纳”仅仅更新了排版，补充了所有答案，补充了习题集中没有的历年大题新增题型，没有新增书上的例题，因为书上例题大部分会以画图题的形式呈现在本博文中，其中85%的内容还是习题集中的大题不变

        注：一般博文中出现错误，我不会在原文修改，除非是很严重的错误，因为每次在csdn原文修改，需求重新审核，而每次因为版权问题，csdn不给我过审，我需要一篇文章审核5遍才给过审（每次审核要30分钟），所以我一般不在原文修改，只会在评论区提示修改内容

一、画图题

前言：“目标模型图”、“活动图”、“用例图”是重点，真题中考过。对于“顺序图”，老师只是提过一句是考点，不用重点看。“用例图”老师说一定会考，我本人觉得她说的太绝对了，用例图不难，顺带复习一下就可以了

1、目标模型图

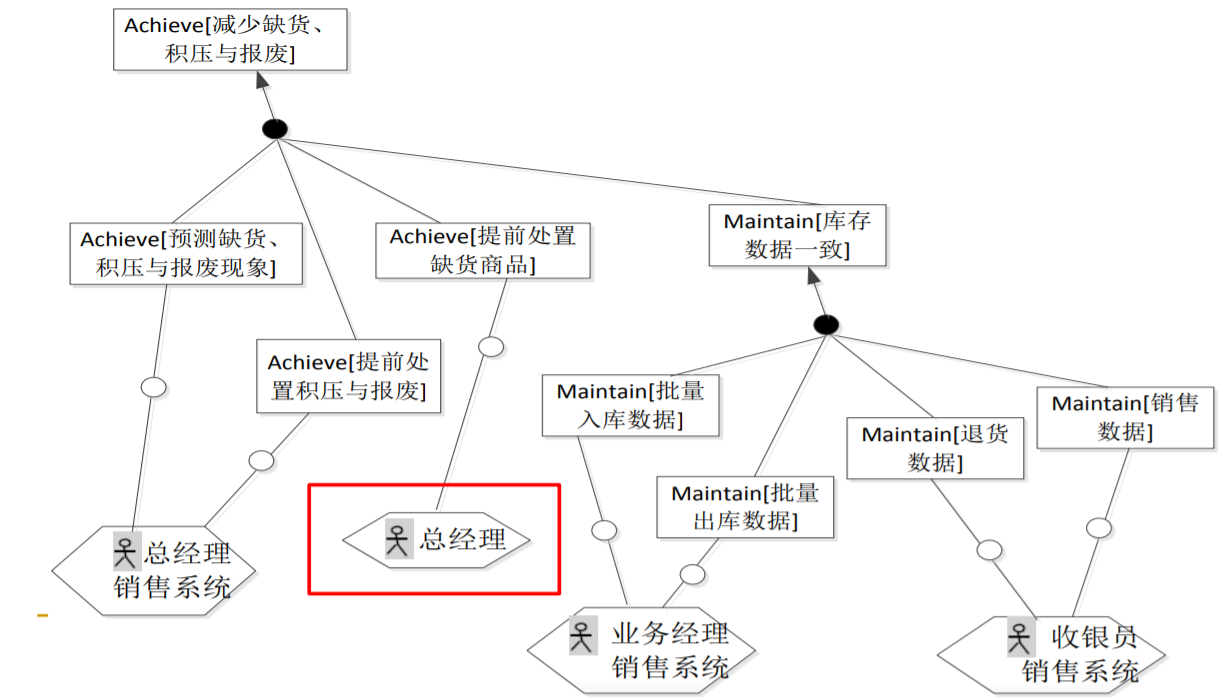

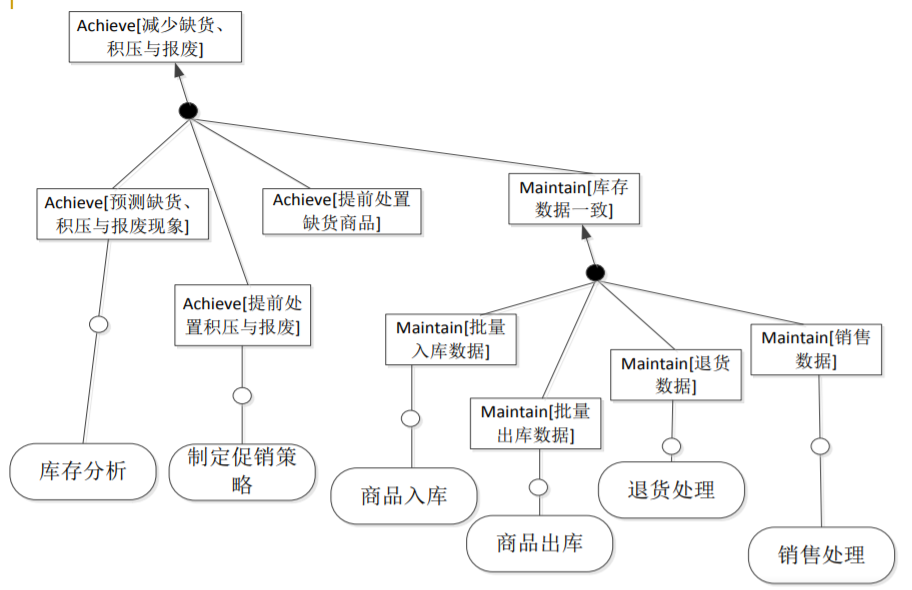

        我们先由此图来了解一下目标模型的构成:目标、目标的基本模式、关系/链接、主体、操作

（主要是前3个）

出题方式一：题目给出背景资料，让我们建立目标模型并精细化，设计高层解决方案

解题：我们首先要从背景资料中提取出“高层次目标”，高层次目标一般是抽象、范围广的目标，它说明了系统被开发的原因；其次，根据资料对“高层次目标”进行细化，写出其子目标；最后，完善目标、目标的基本模式、关系/链接即可

出题方式二：题目给出高层目标模型，让我们对其精细化

解题：这类没有背景资料的题都是书上的原题，一般只考察一个完整目标模型的部分片段，大家把我下面提到的图背下来即可（图里没有写目标的基本模式的，考试统统补上）

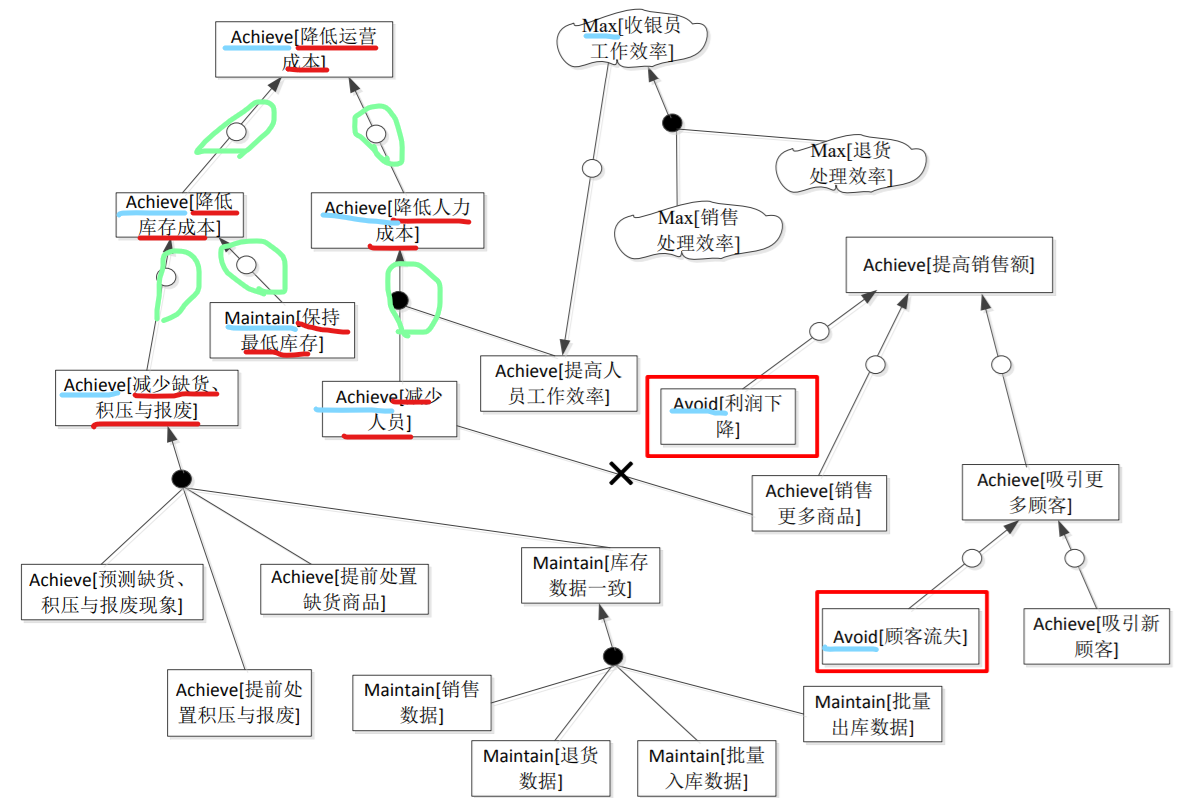

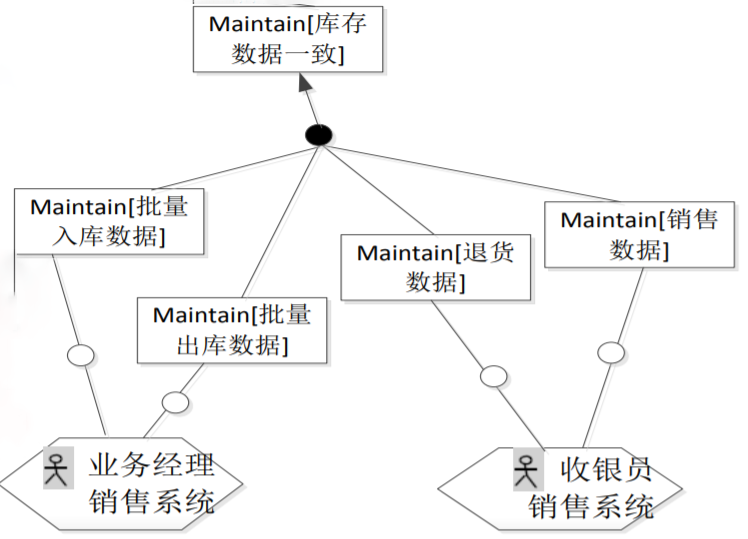

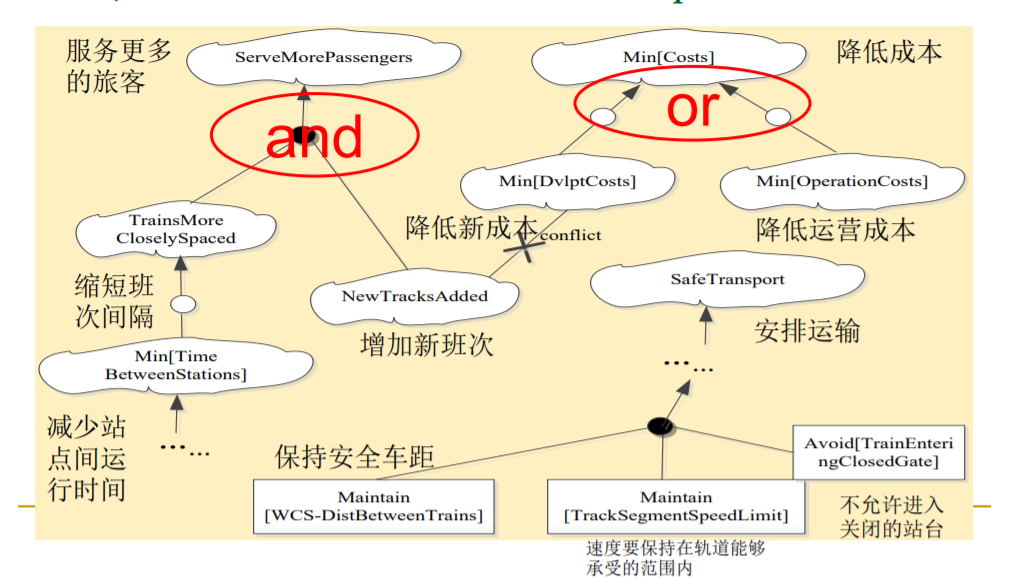

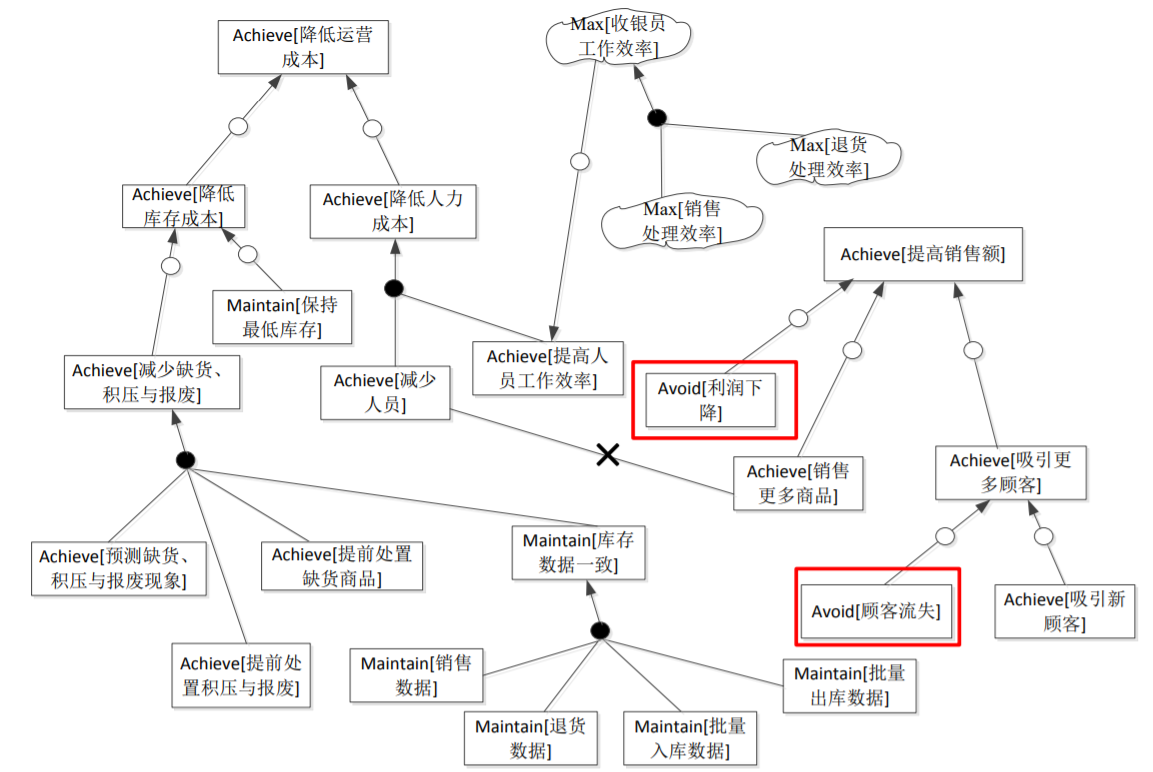

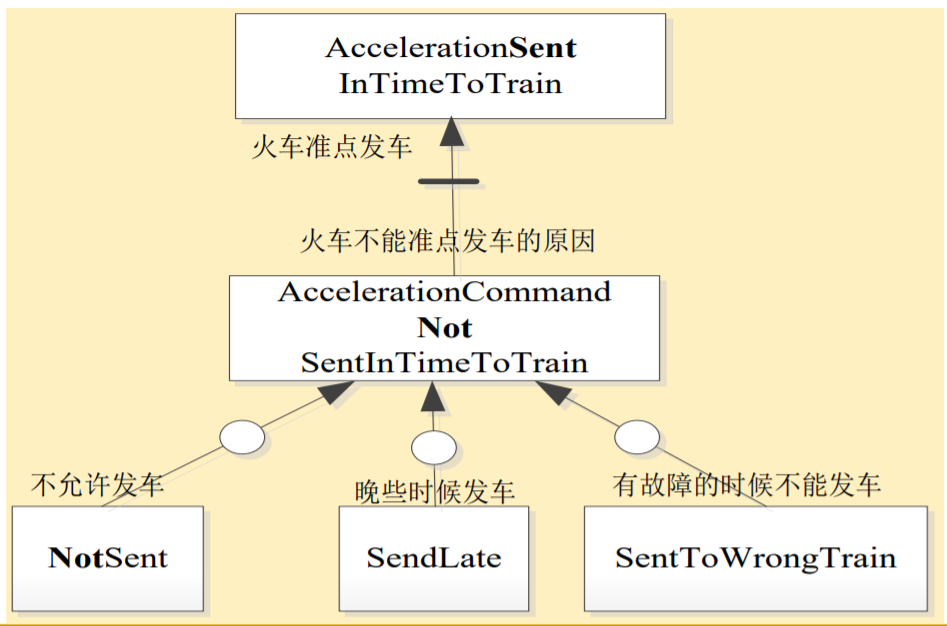

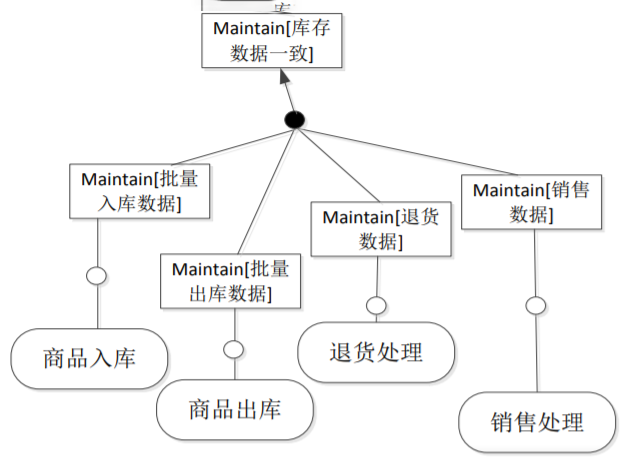

书上的目标模型图

2、活动图

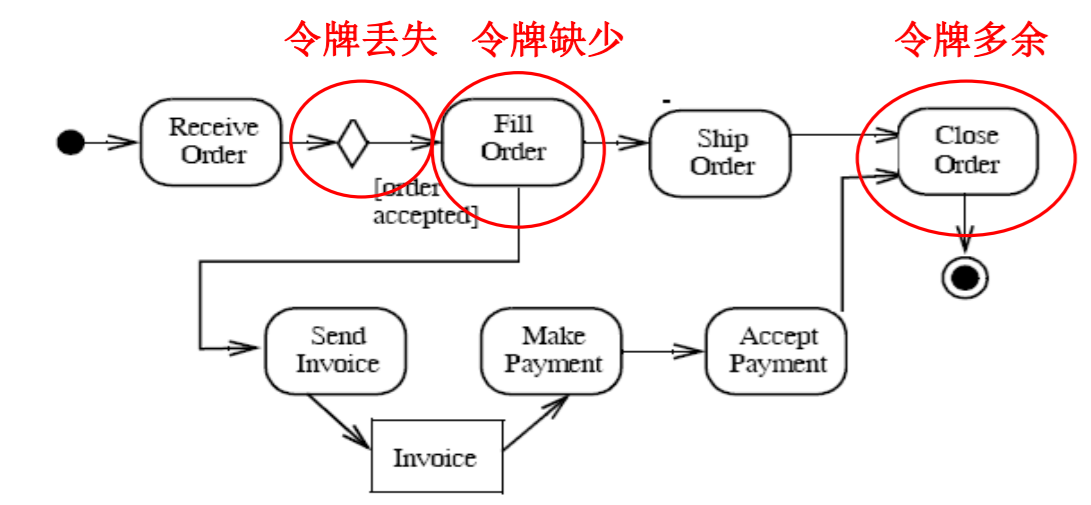

分析活动图问题，绘制正确的活动图

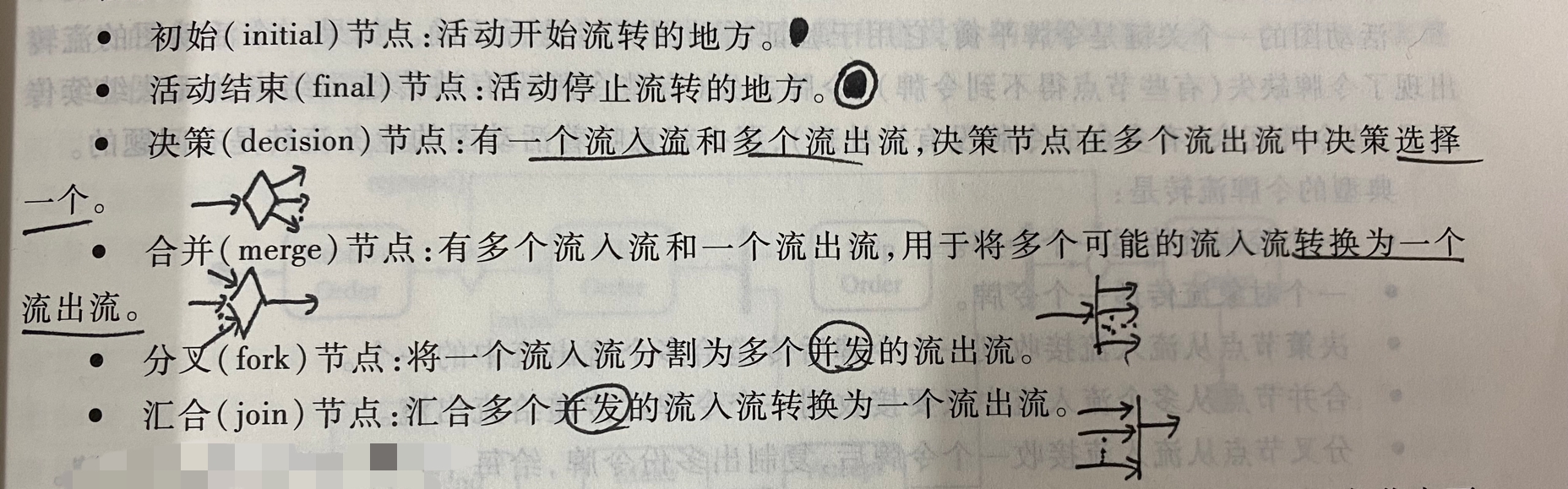

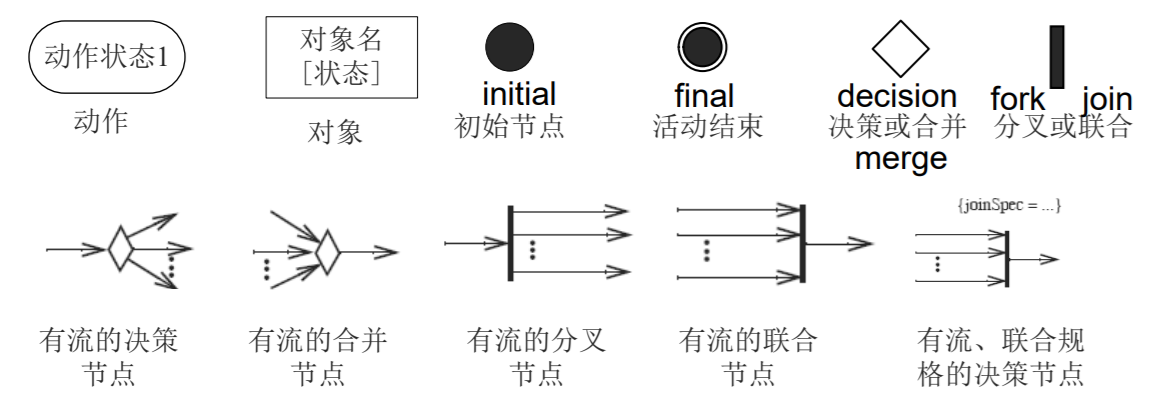

活动图常用节点

常用节点的使用规则

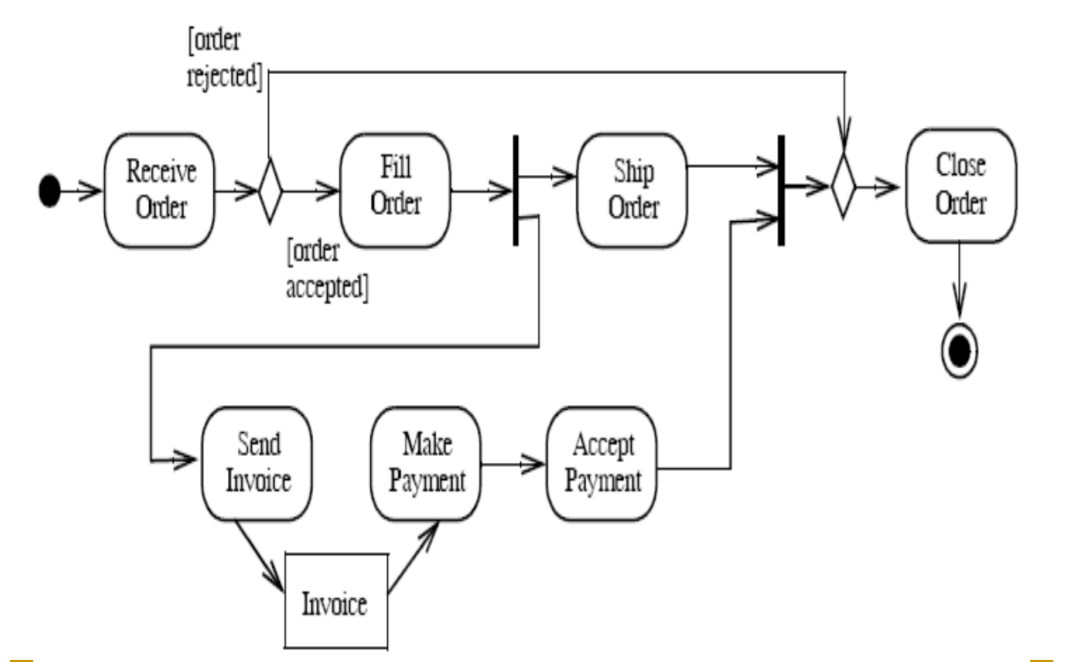

改正后：

考试每次考的都是上面两个图，如果理解不了，记住也行

3、用例图

*用例图元素*

 用例图的中心思想就是：系统应该为每个用户做什么

画用例图需要包含：

1、系统（方框）

2、行为者/参与者（人形符号）

3、用例（椭圆）

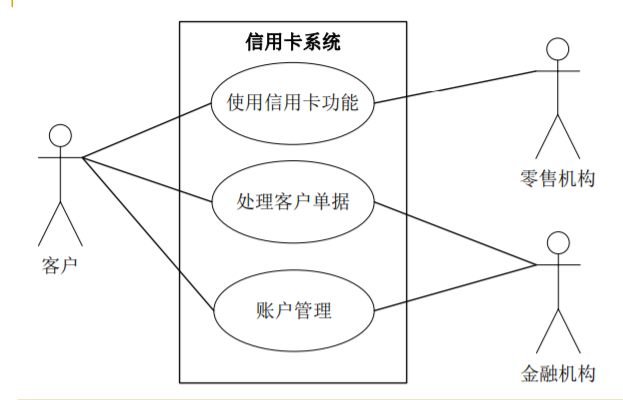

如：

有关用例图的作图细节不再赘述，软工导论博客有详细说明

出题方式一：根据背景资料，辨识参与者与用例，画出用例图

例：在下面的描述中，辨识参与者（ACTOR）和用例（USE CASE），并画出一个用例图。 在医生的办公室里，接待员、护士和医生使用病人记录和计划安排系统。当病人第一次 来这里看病时，接待员使用该系统来输入病人信息，并且他们安排所有的预约。护士使用系 统来跟踪病人每次看病的结果并输入护理病人的信息，如医疗和诊断。护士也可访问这些信 息以打印病人诊断结果或病人看病历史。医生主要用这个系统来查看病人的病史，偶尔也输 入病人医疗信息，但通常他让护士输入这些信息。

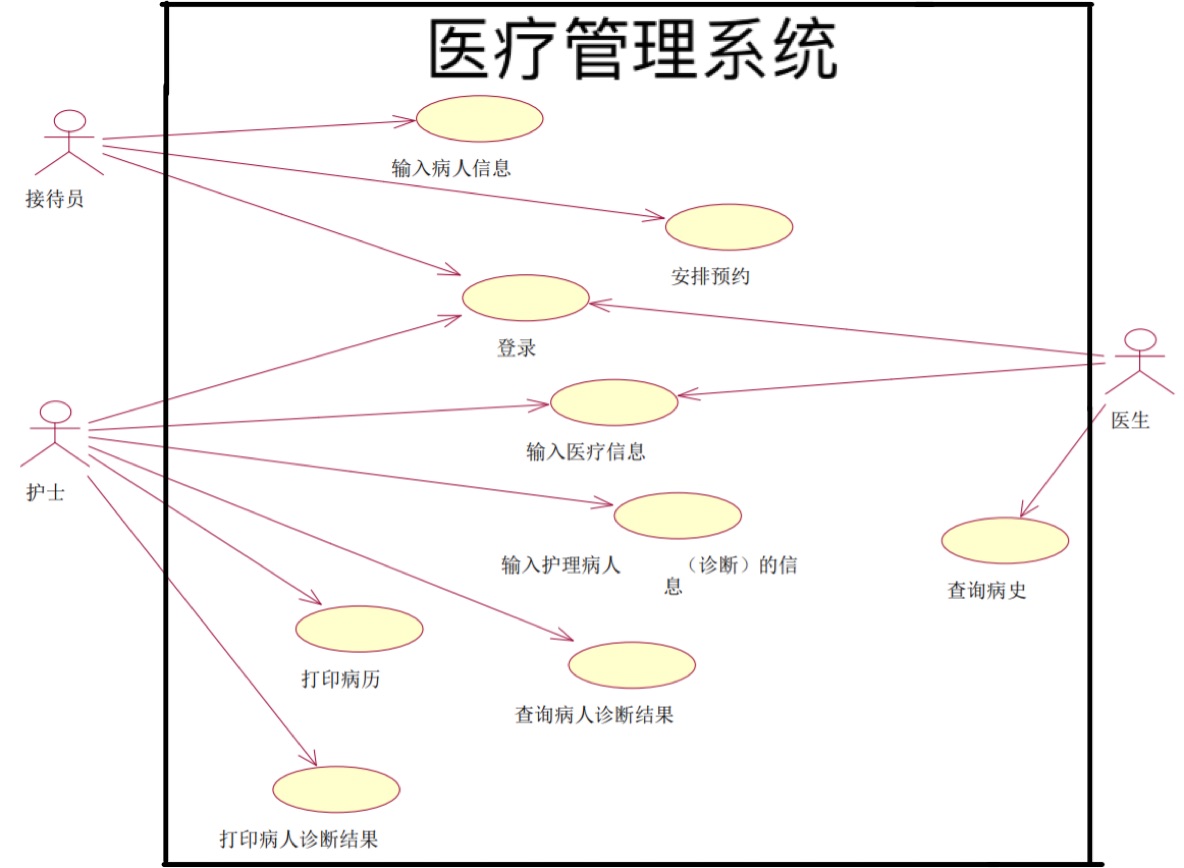

解答：

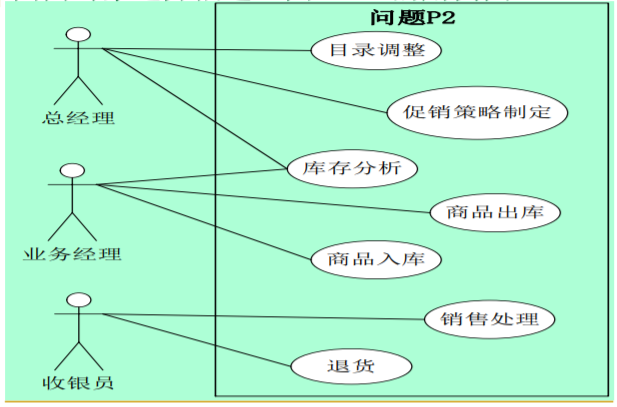

此外，书上还有一些简单的用例图，浅看一下

出题方式二：题目给出一个用例描述，让指出用例描述存在的问题，并修正用例描述

用例描述一般包括：简要描述（说明）、前置（前提）条件、正常流程、其他事件流、异常事件流、后置（事后）条件等，考试只考过正常流程的修正，书上只有“销售用例”和“车辆调度”两个例子，要出也是出原题，我们把它背下来即可，如下：

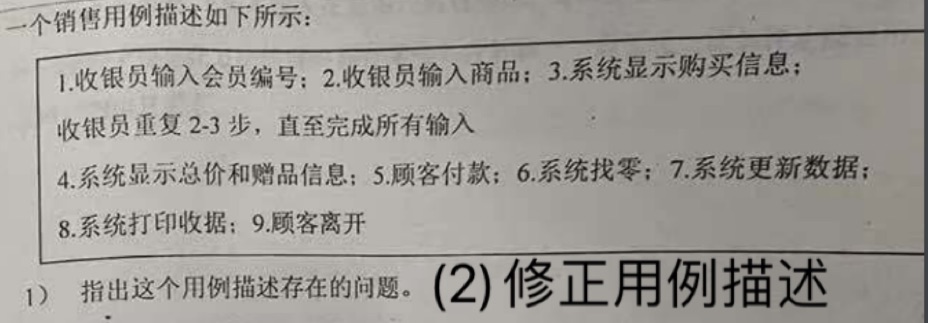

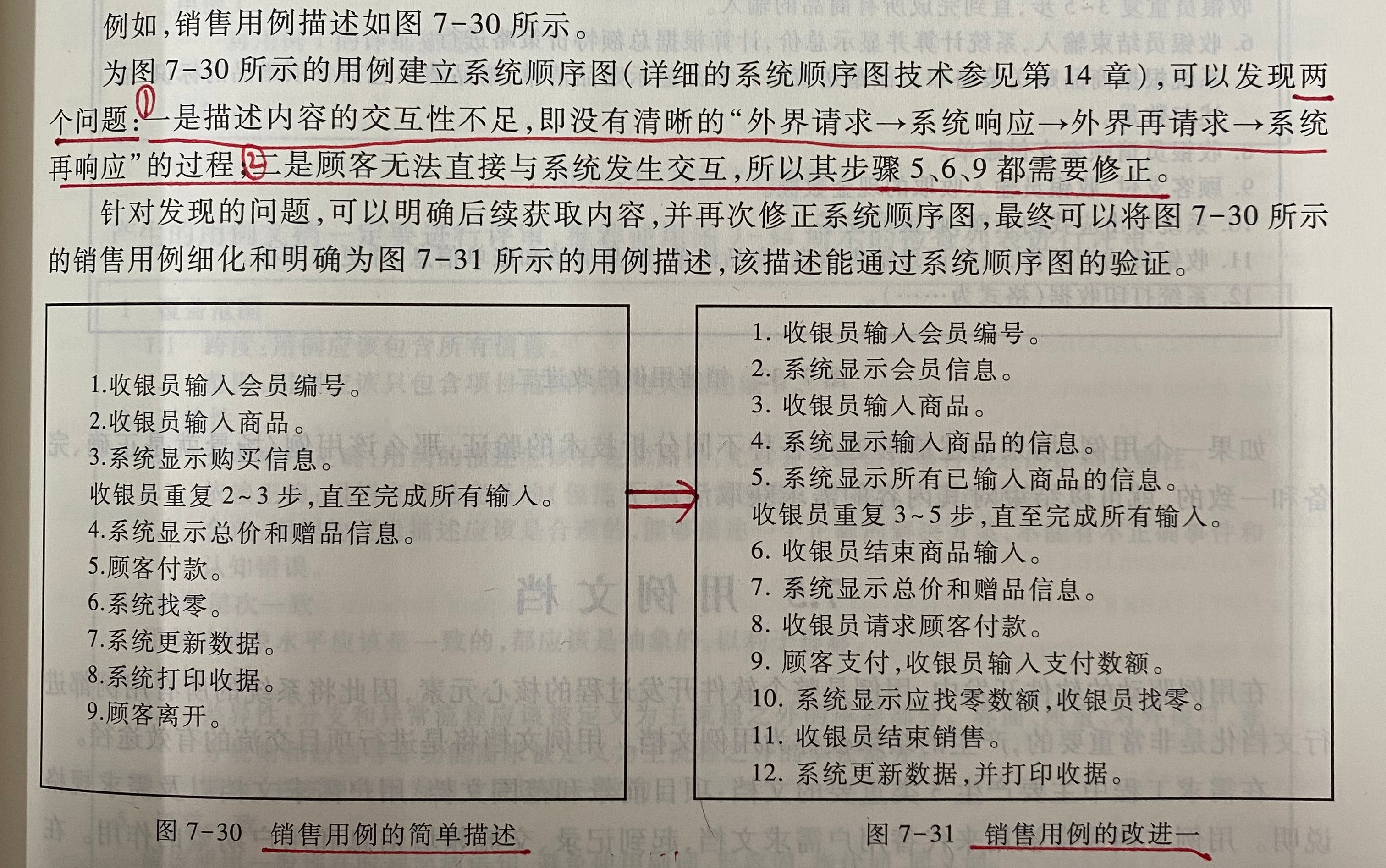

“销售用例”

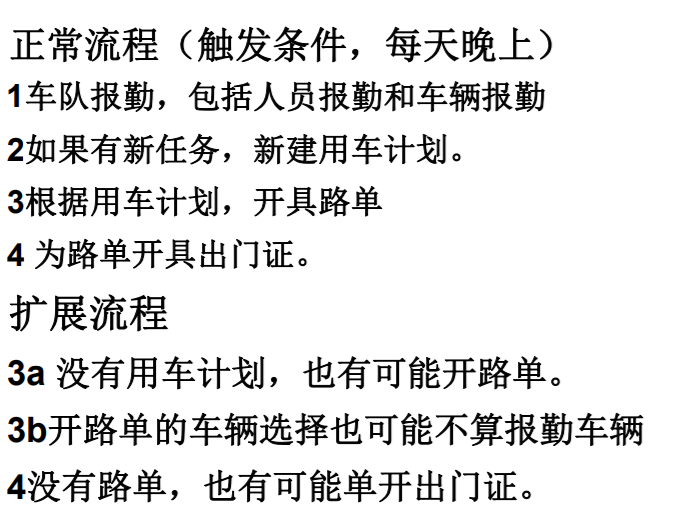

“车辆调度”

根据正常流程，写出扩展流程

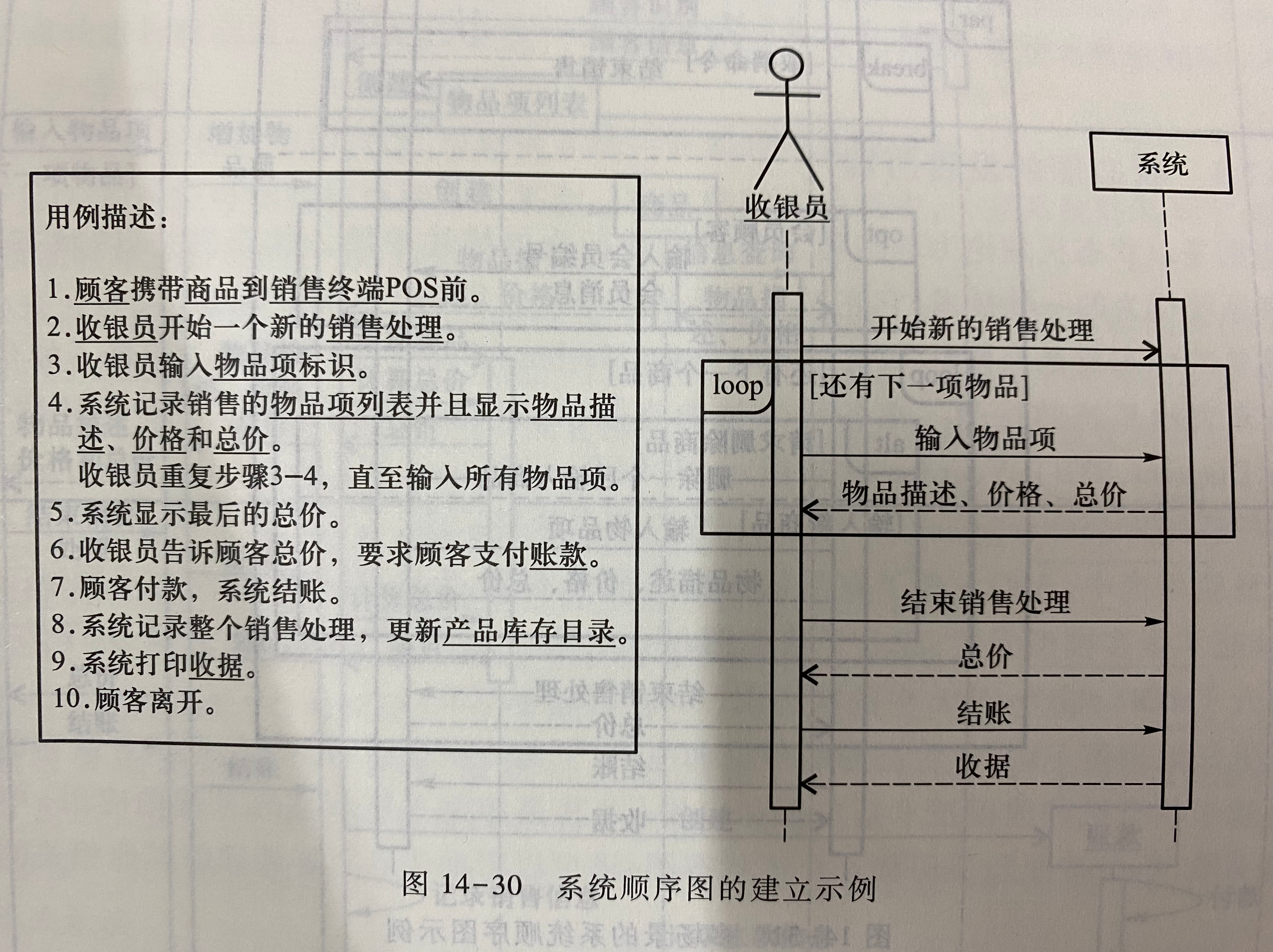

4、系统顺序图

    根据用例描述，画系统顺序图，要出也出书上原题，一个字“背”
