如果只是借助微信群开展业务，发布信息虽然方便，但是收集和统计信息不免麻烦。目前比较好的思路是运营公众号和小程序，借助微信群来开展业务。

公众号可以用来接收各种消息和通知，小程序用来提交信息，而微信群可以将各种采集表分享到群里进行信息的采集。本系列的实战开发教程，就准备以学校的业务为基准，结合微信公众号及小程序的相关功能进行开发。开发工具我们采用低代码开发工具，好处是可以零基础入门，拖拽开发界面，还是非常方便的。

用例分析

一般我们的业务分析的时候先需要按照实际的业务场景进行分析。家校协同小程序的用户一共分为三类。第一类是园长，可以录入园所的基本信息，维护班级，维护教师信息。

第二类是教师，可以加入班级，可以邀请家长，发布各类通知及活动信息。

第三类是家长，可以加入班级，录入学生信息，参与打卡等。

除了以上三类业务用例外，还有一类用户是管理员，管理员可以批准各类信息是否正式生效，进行相应的授权

我们使用用例图来列出每类角色可以开展的各种操作

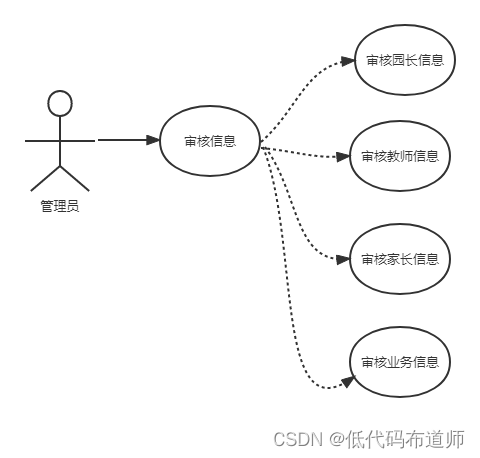

管理员用例图

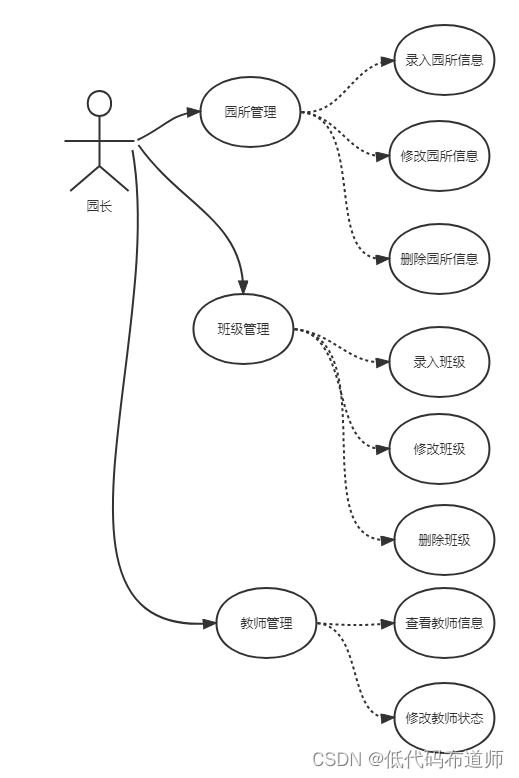

园长用例图

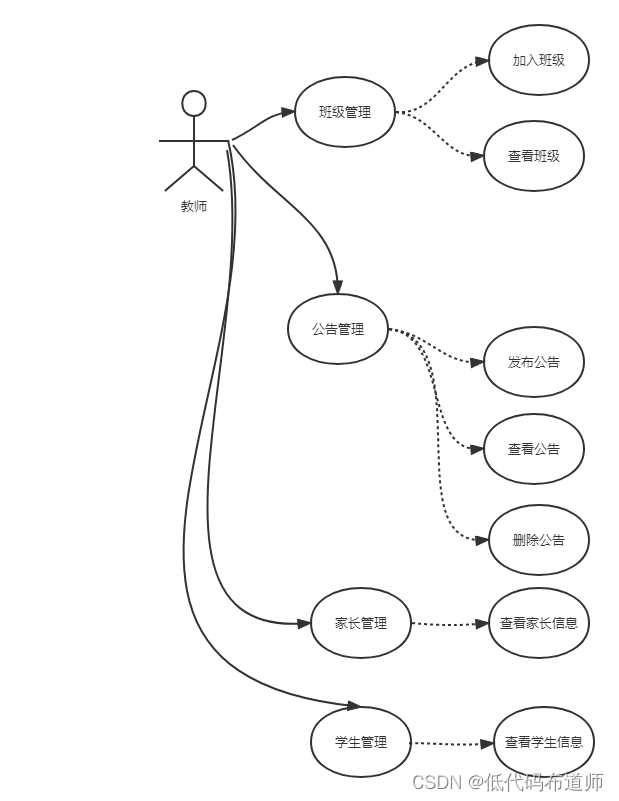

教师用例图

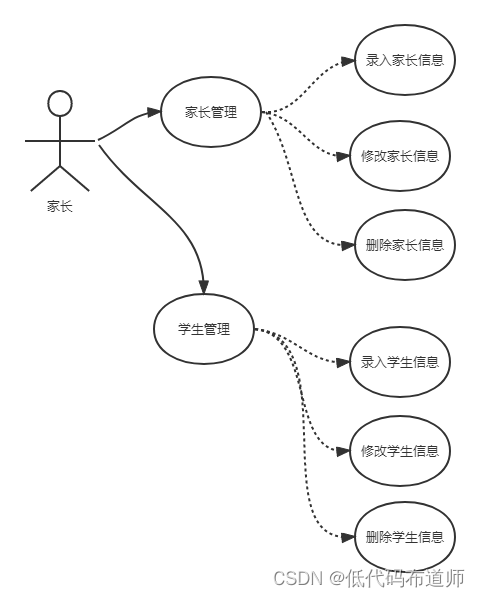

家长用例图

数据库设计

根据用例图，我们可以进一步的推导表和表之间的关系。数据源我们一共设计了园所信息、教师信息、家长信息、学生信息、班级信息。除了业务表外我们还需要一张用户角色表来标识用户的角色

园所信息

班级信息

教师信息

家长信息

学生信息

用户角色信息

数据源开发

有了实体关系图之后，我们就可以开发数据源了，以下是开发好的数据源

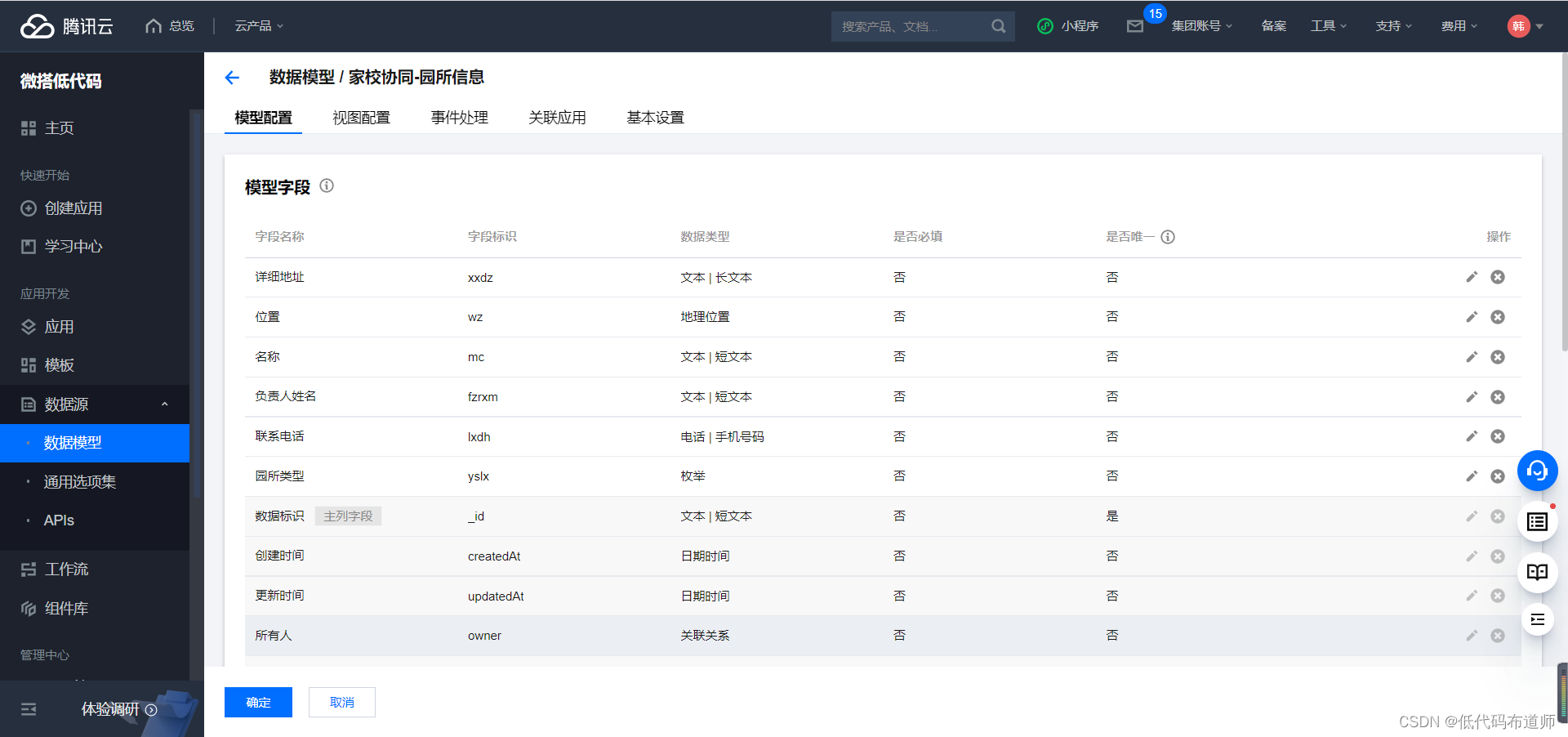

园所信息

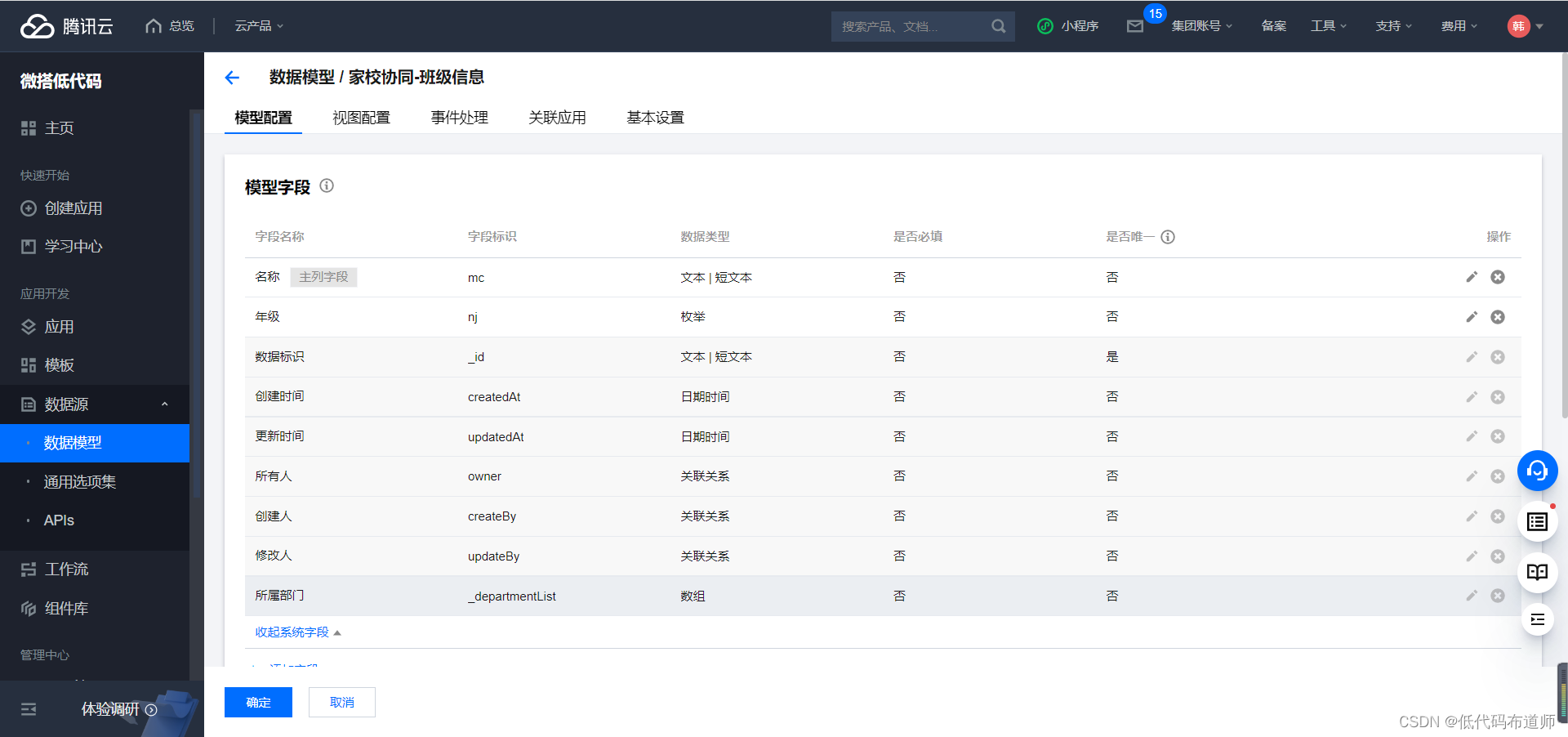

班级信息

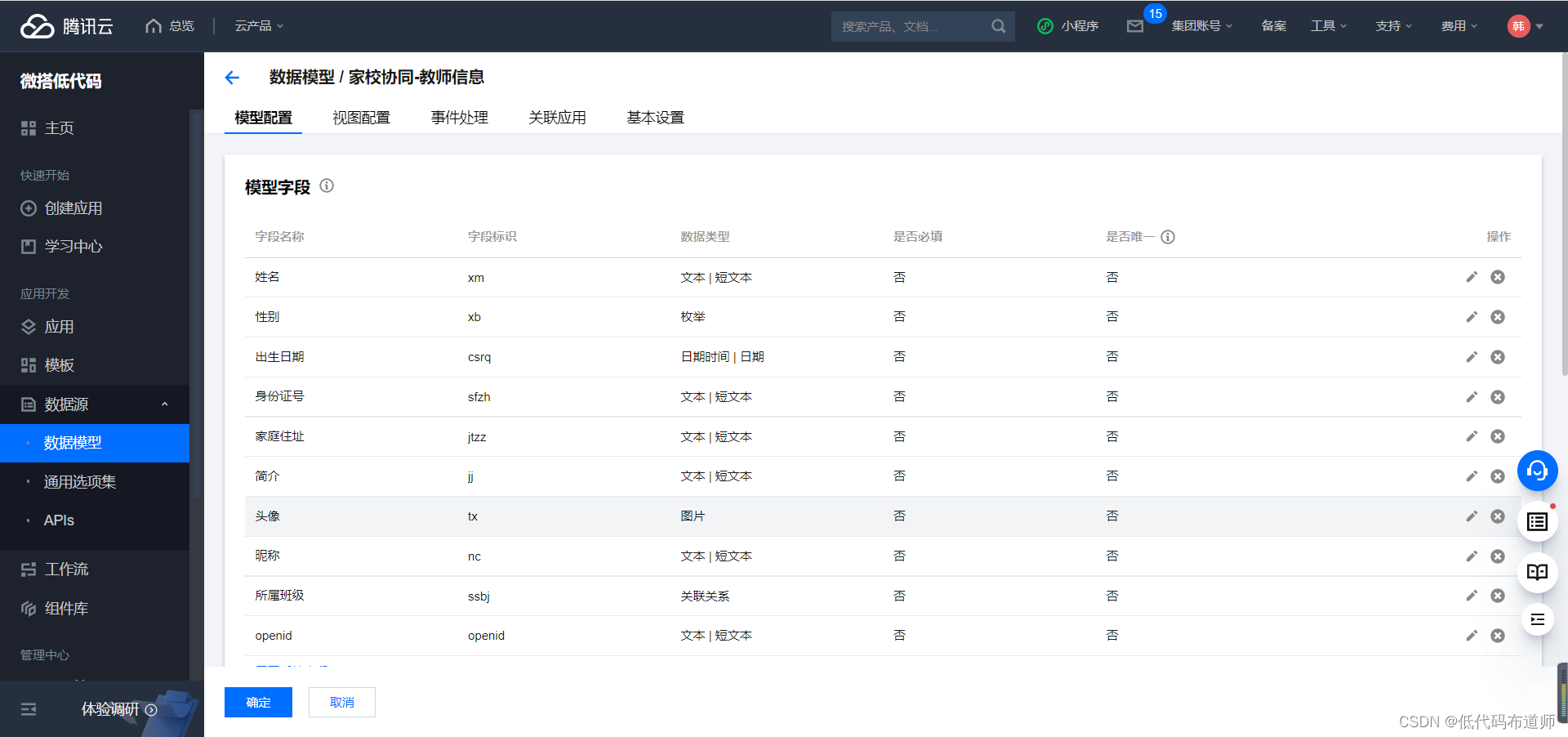

教师信息

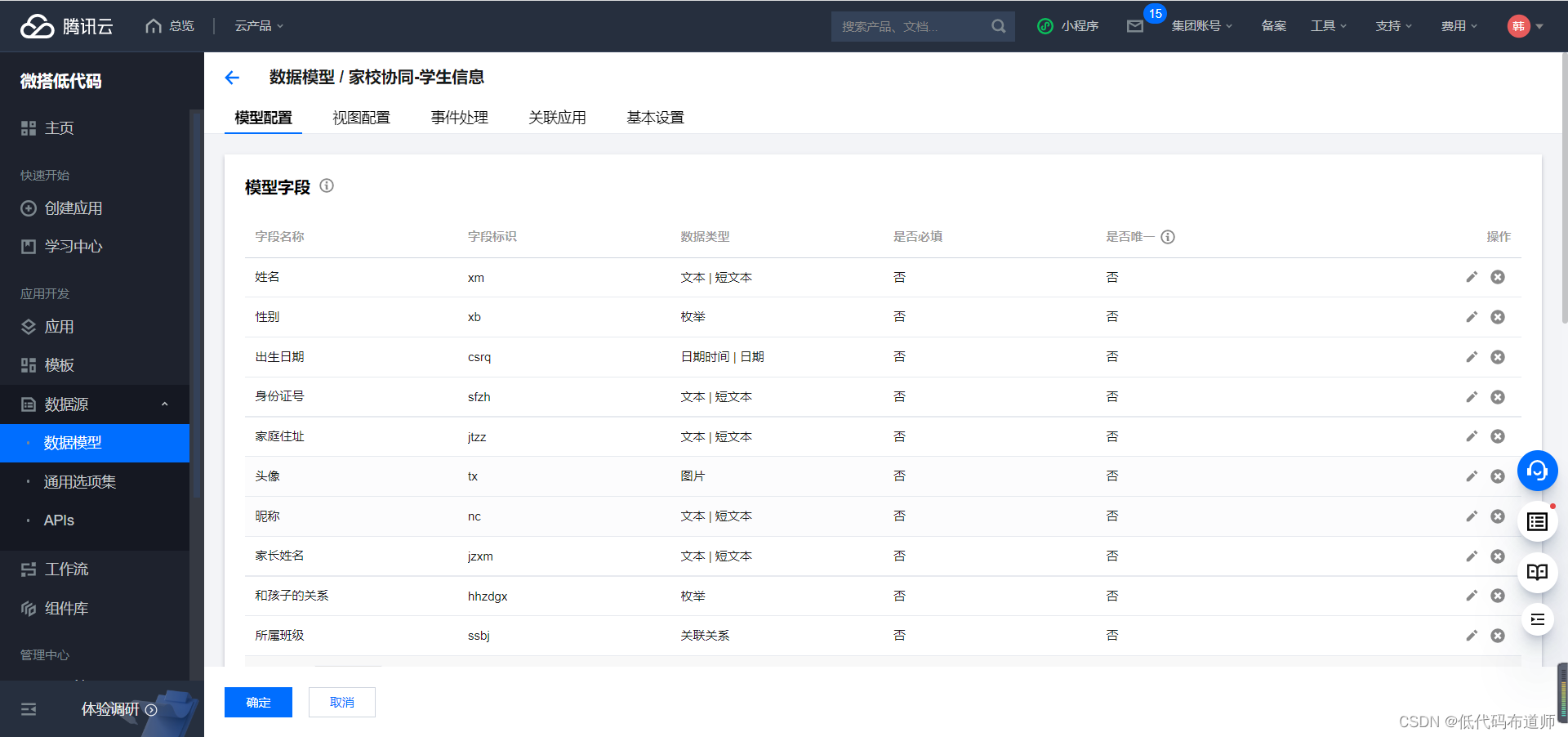

学生信息

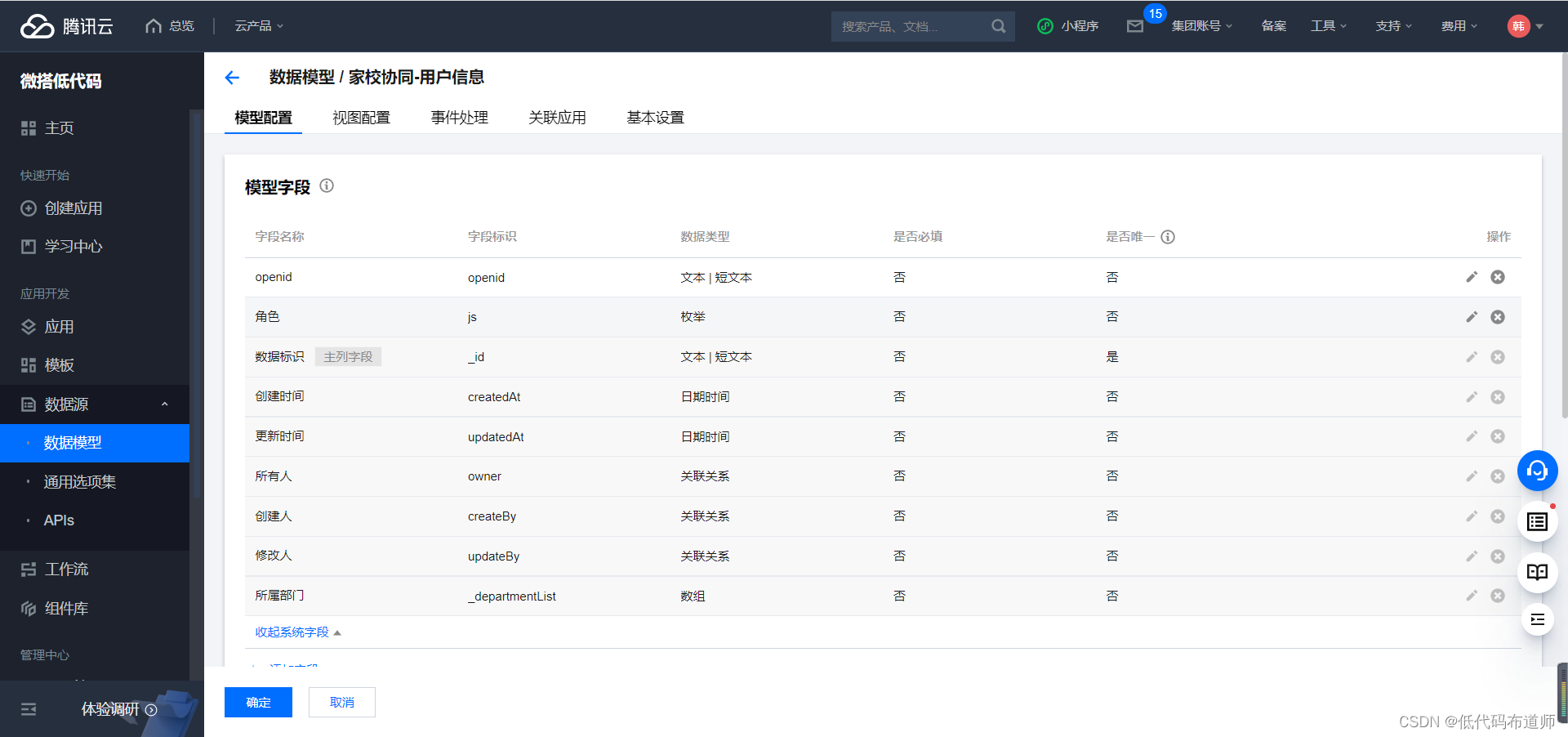

用户角色信息

创建模型应用

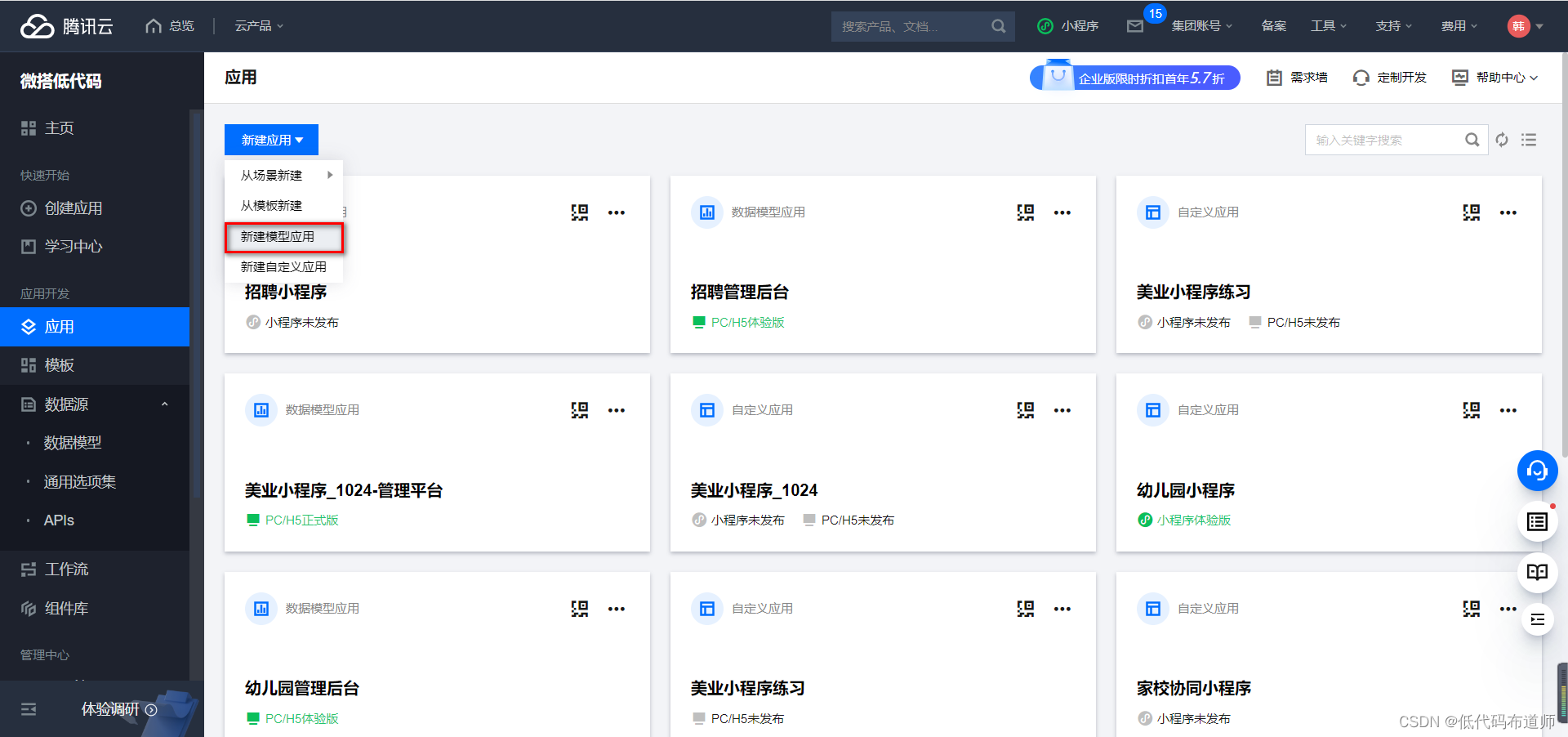

我们数据源建立好之后，一般是需要给园长和教师提供一个管理后台。低代码是直接创建模型应用来完成管理后台的搭建。进入控制台，点击创建模型应用

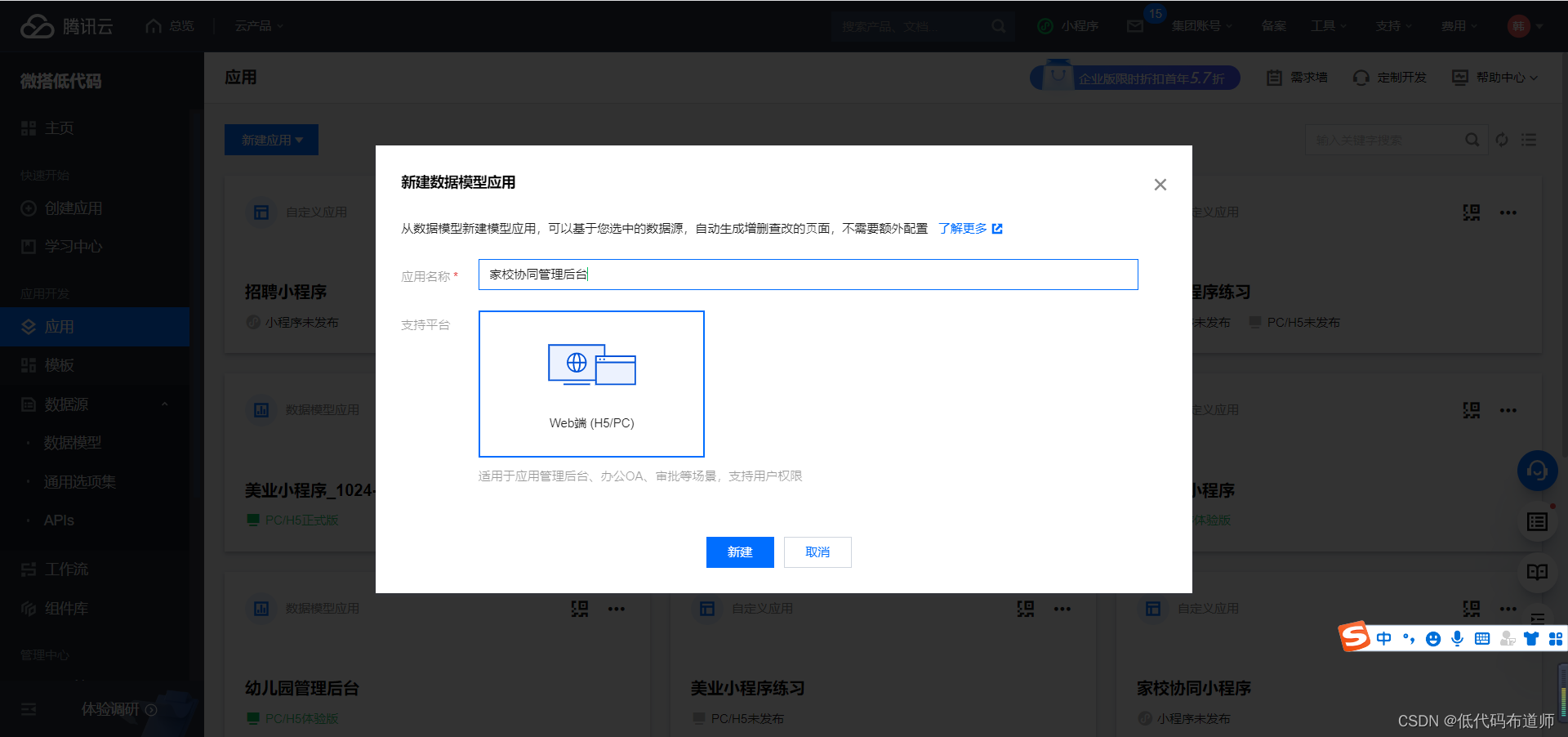

修改应用名称

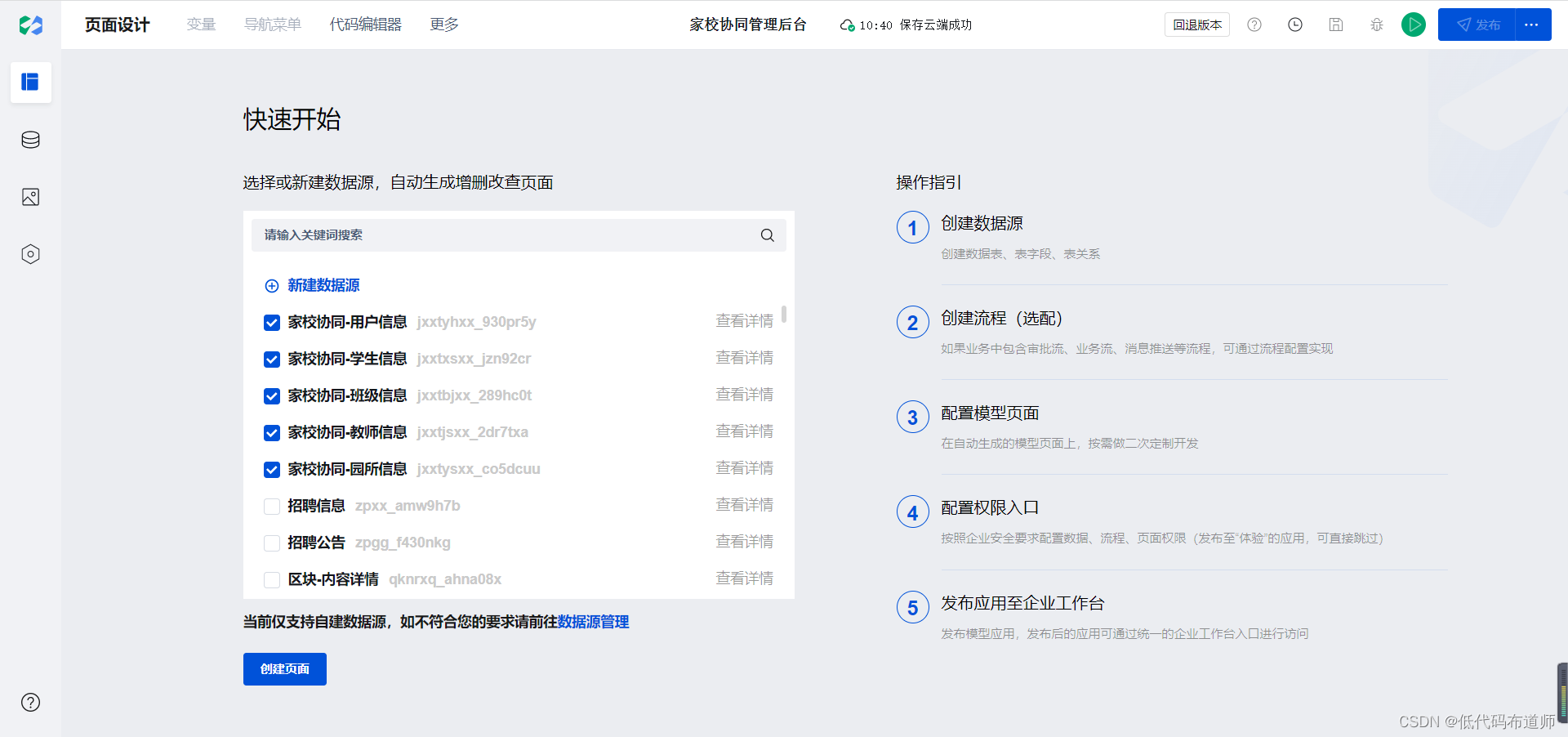

勾选我们建立好的数据源

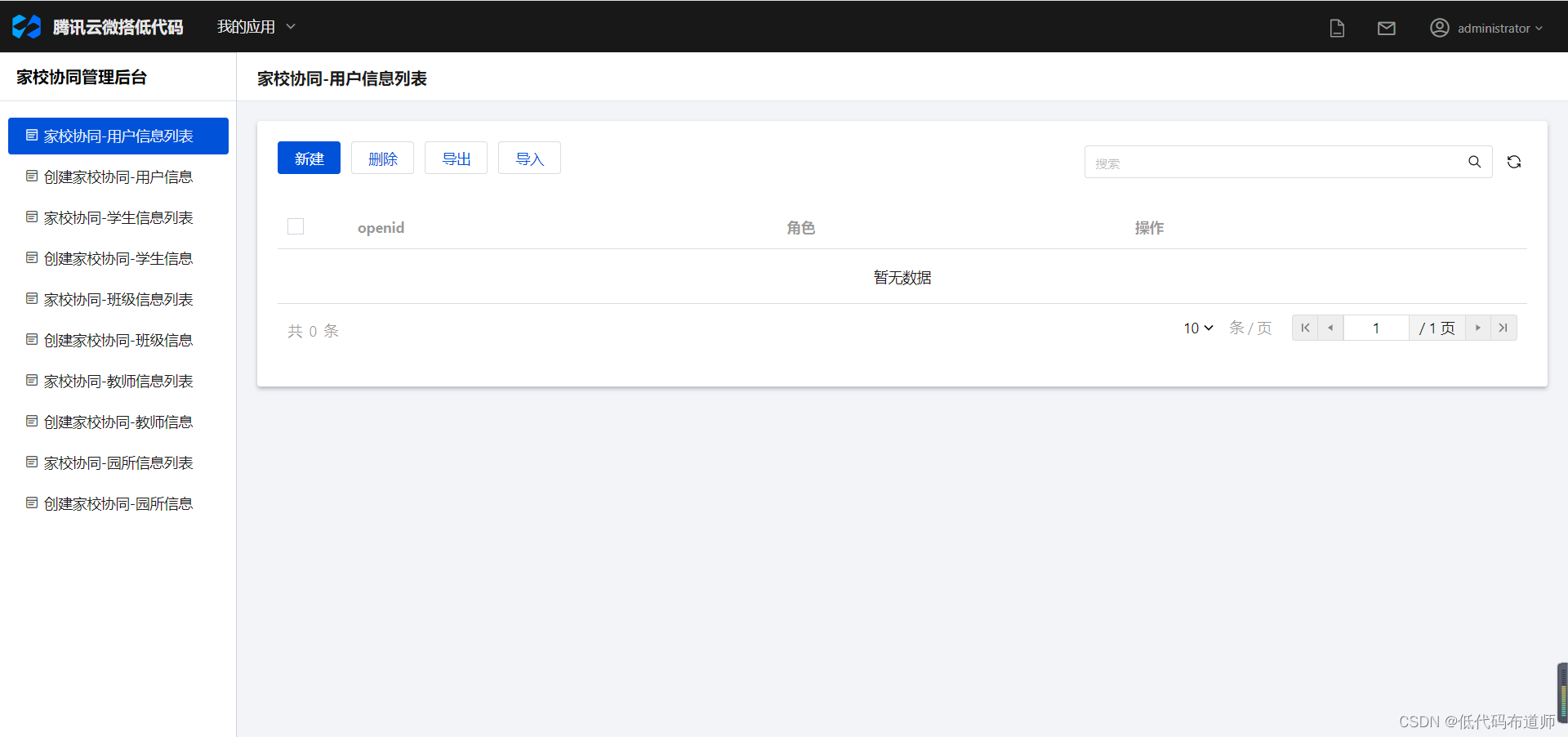

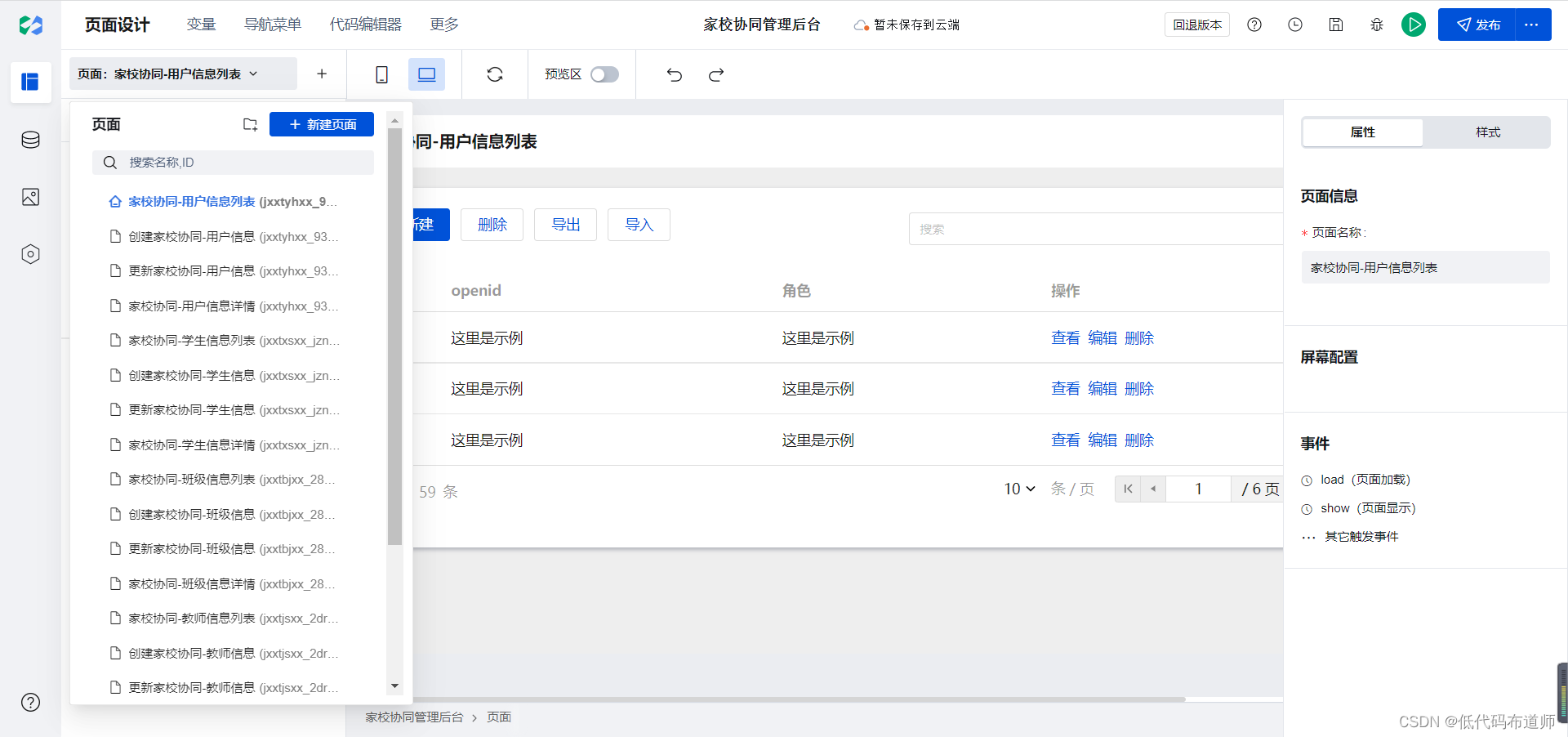

平台会自动根据数据源的字段创建增删改查的页面

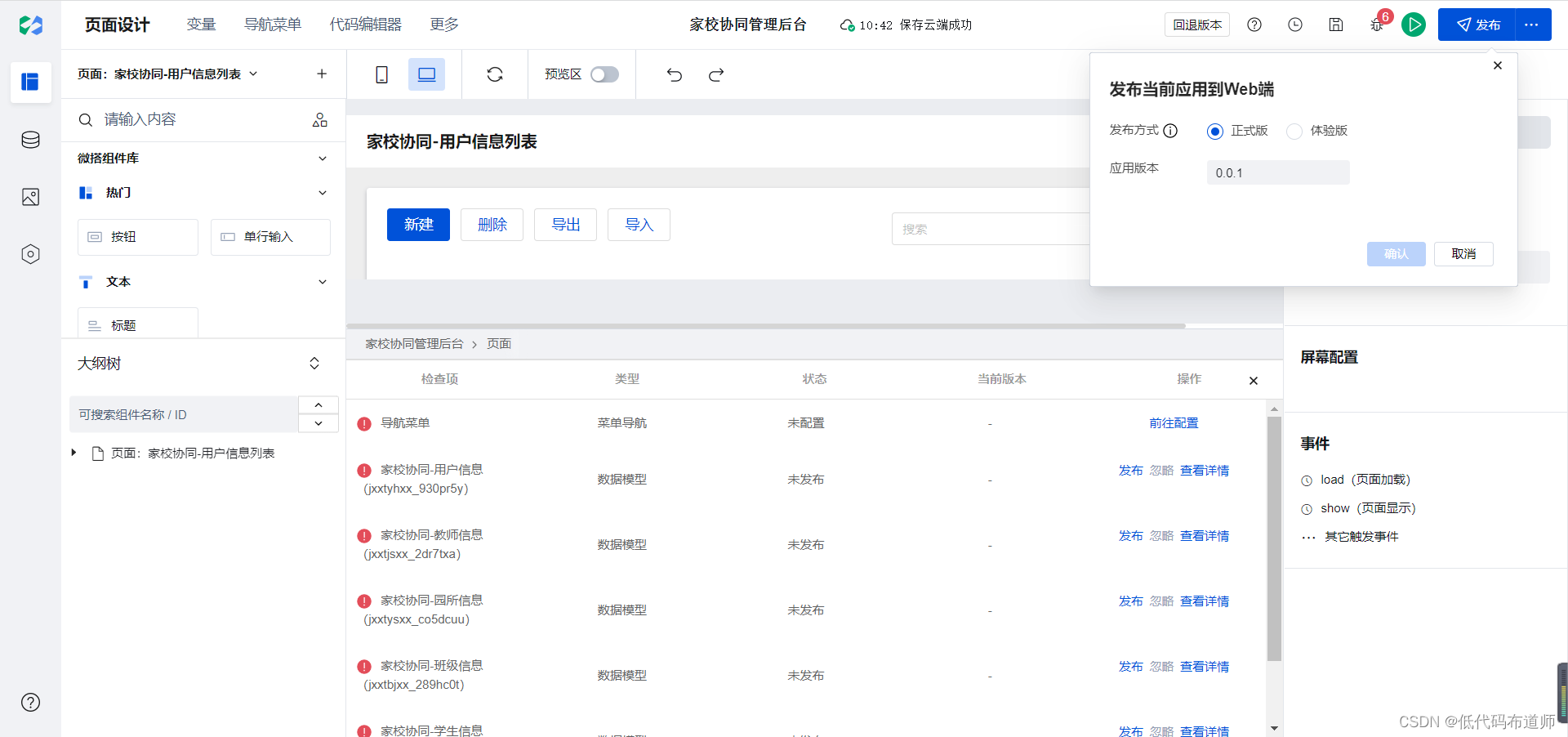

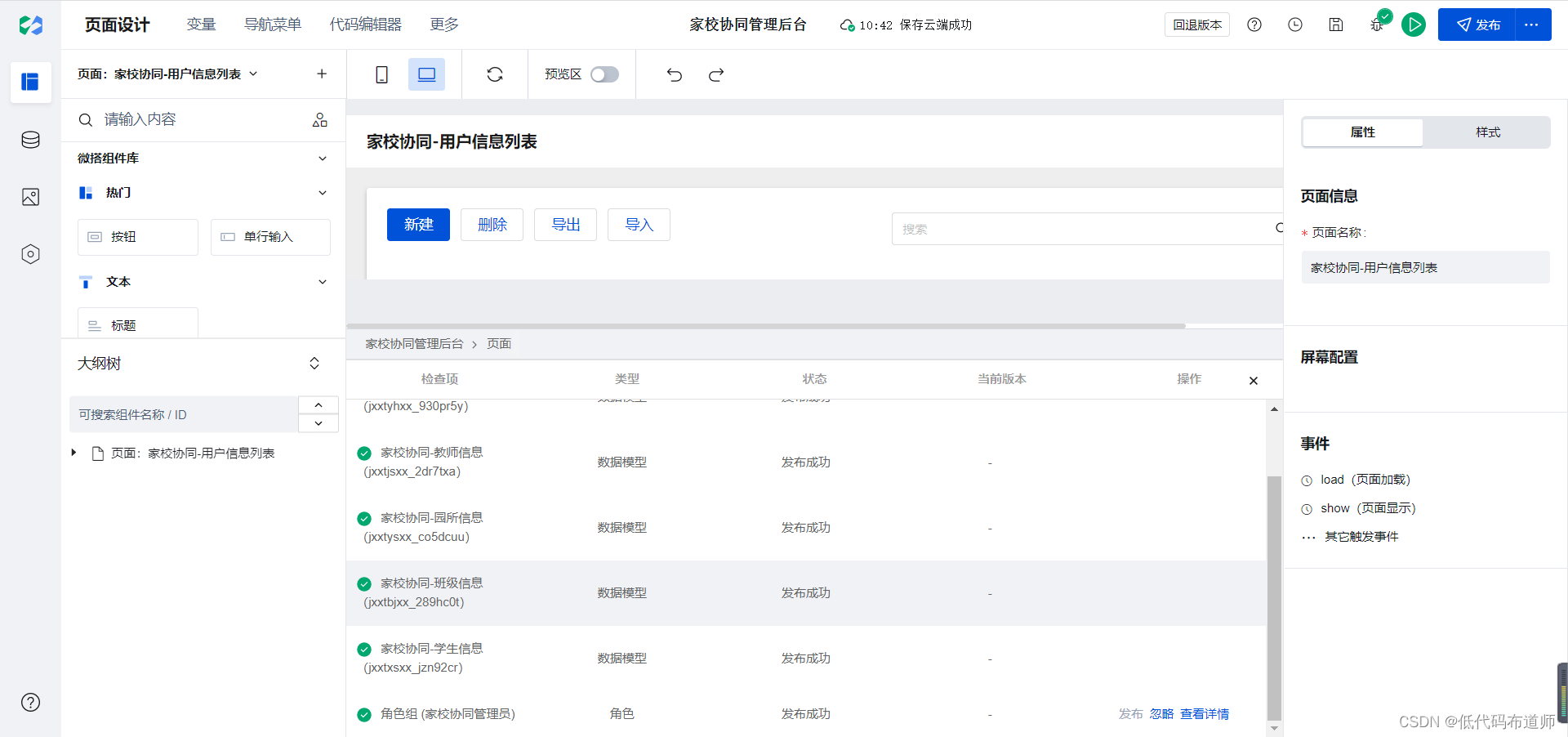

点击发布按钮，根据配置核查的检查情况进行处理完成应用的发布

创建角色

我们一般需要根据角色来控制用户的访问，目前我们有三类角色，分别是管理员、园长、教师。管理员可以操作所有数据，园长可以录入园所信息、查看教师及学生信息，教师可以录入教师信息及查看学生信息。

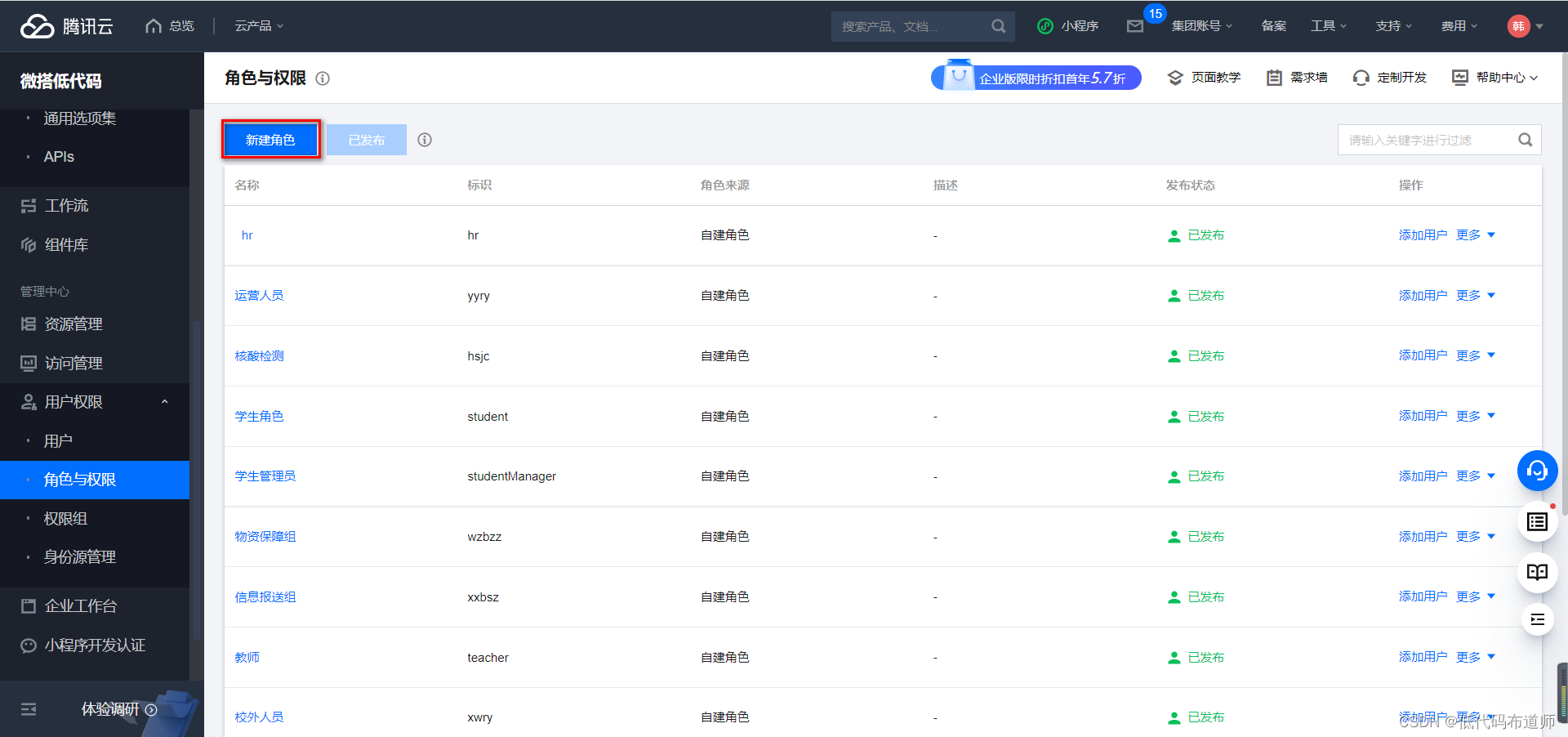

在控制台打开角色与权限，点击新建角色

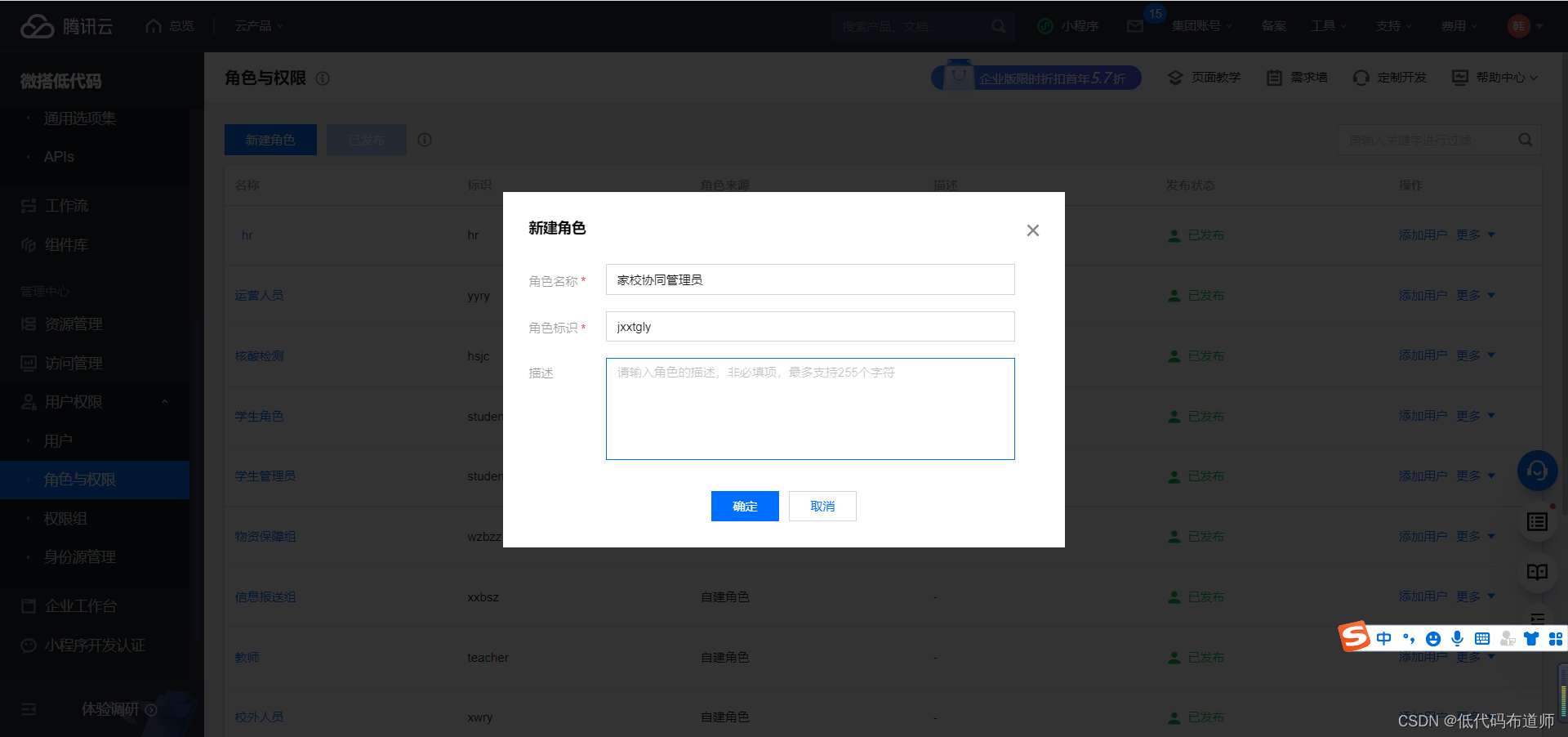

输入角色名称

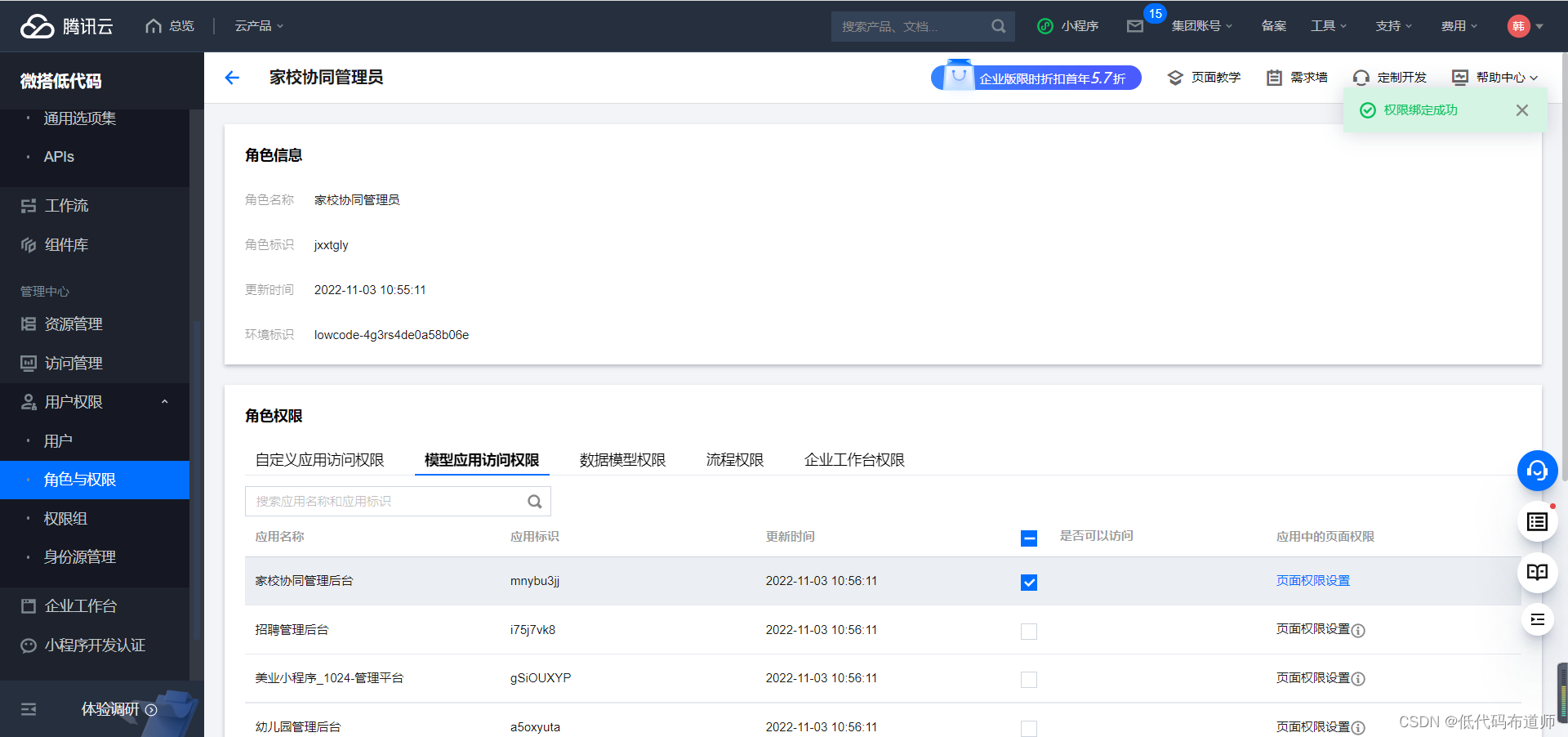

点击角色名称，进入权限分配界面。切换到模型应用访问权限，授权应用

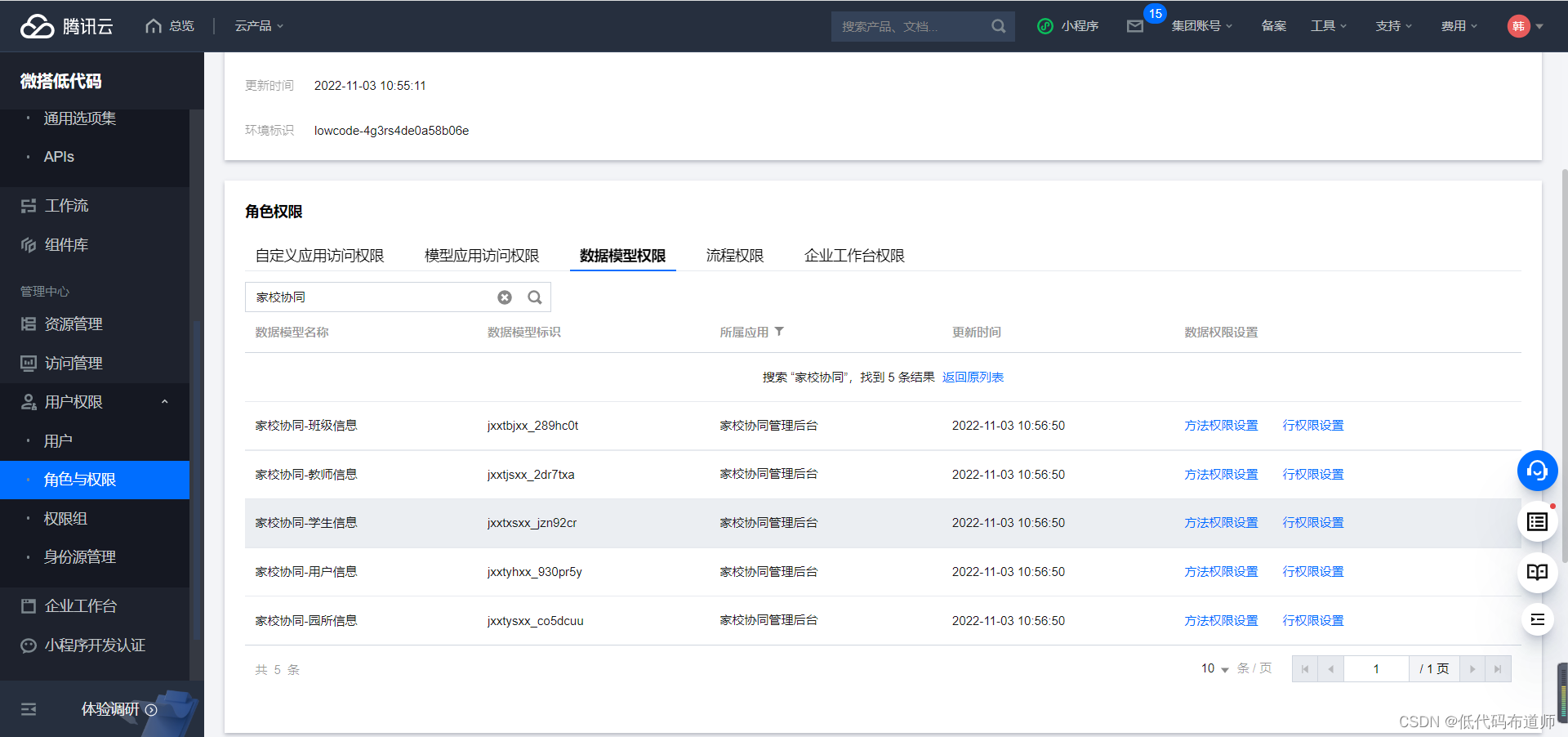

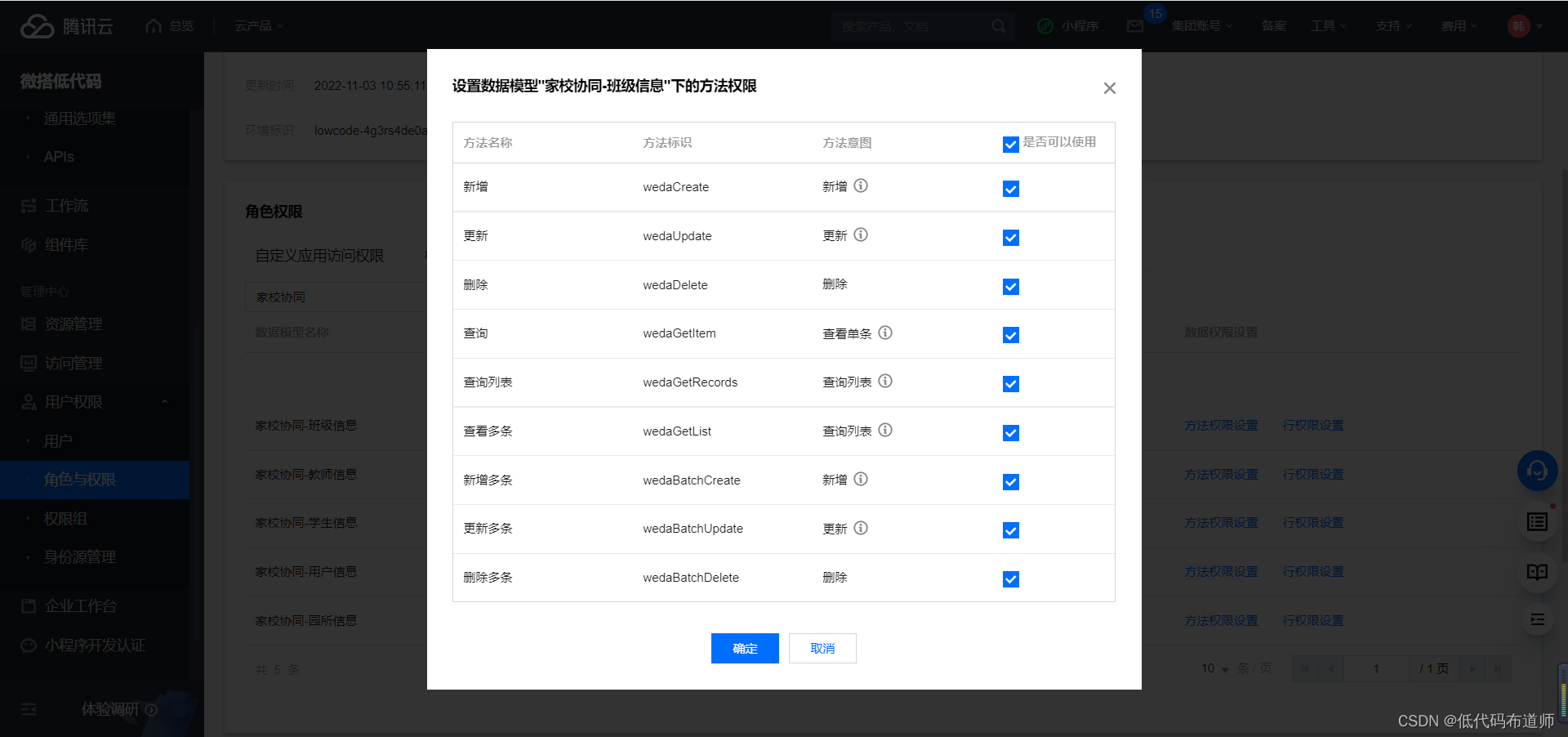

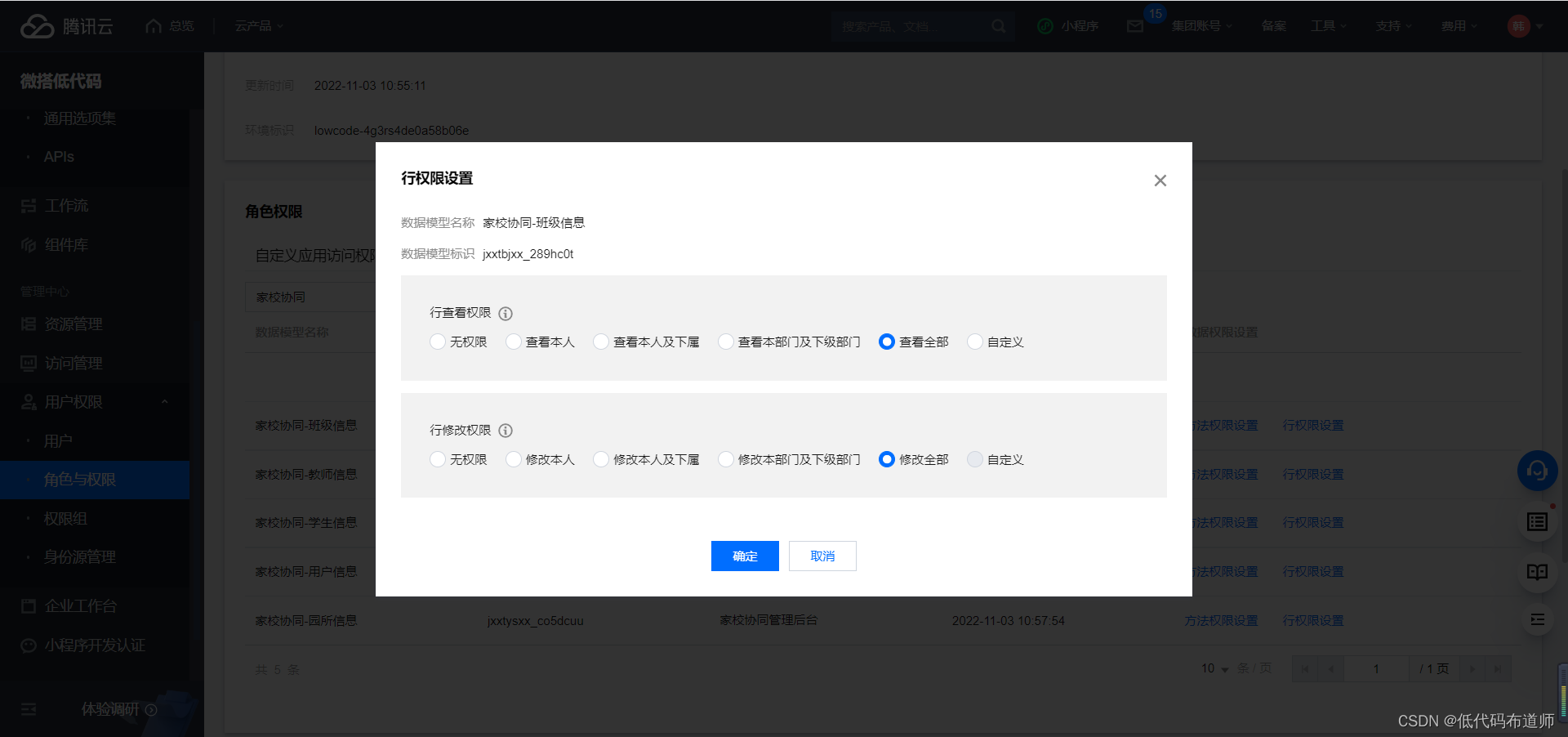

切换到数据模型页签，给数据源授予访问的权限

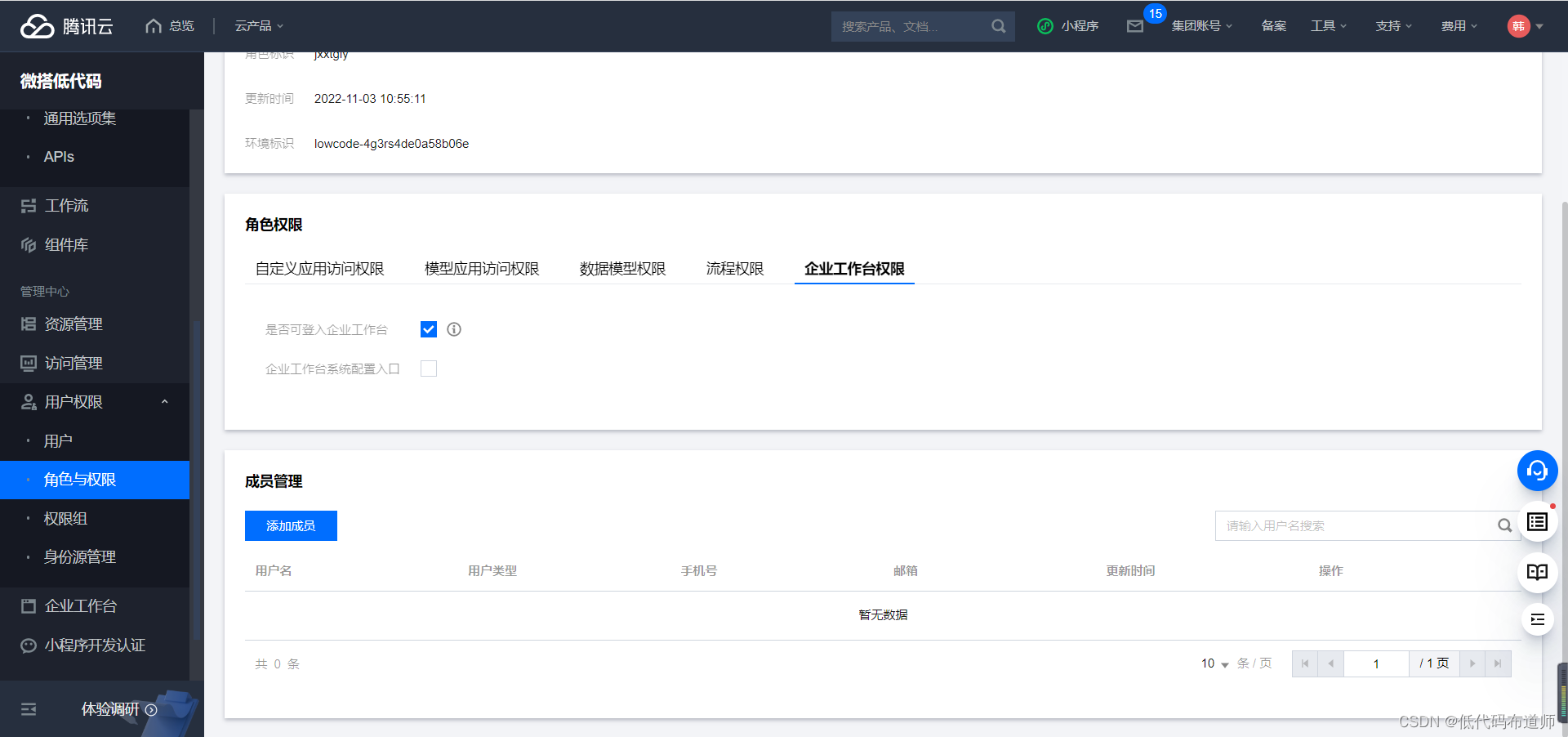

切换到企业工作台页签，进行授权

按照同样的方法创建教师的角色，进行相应的授权

创建用户

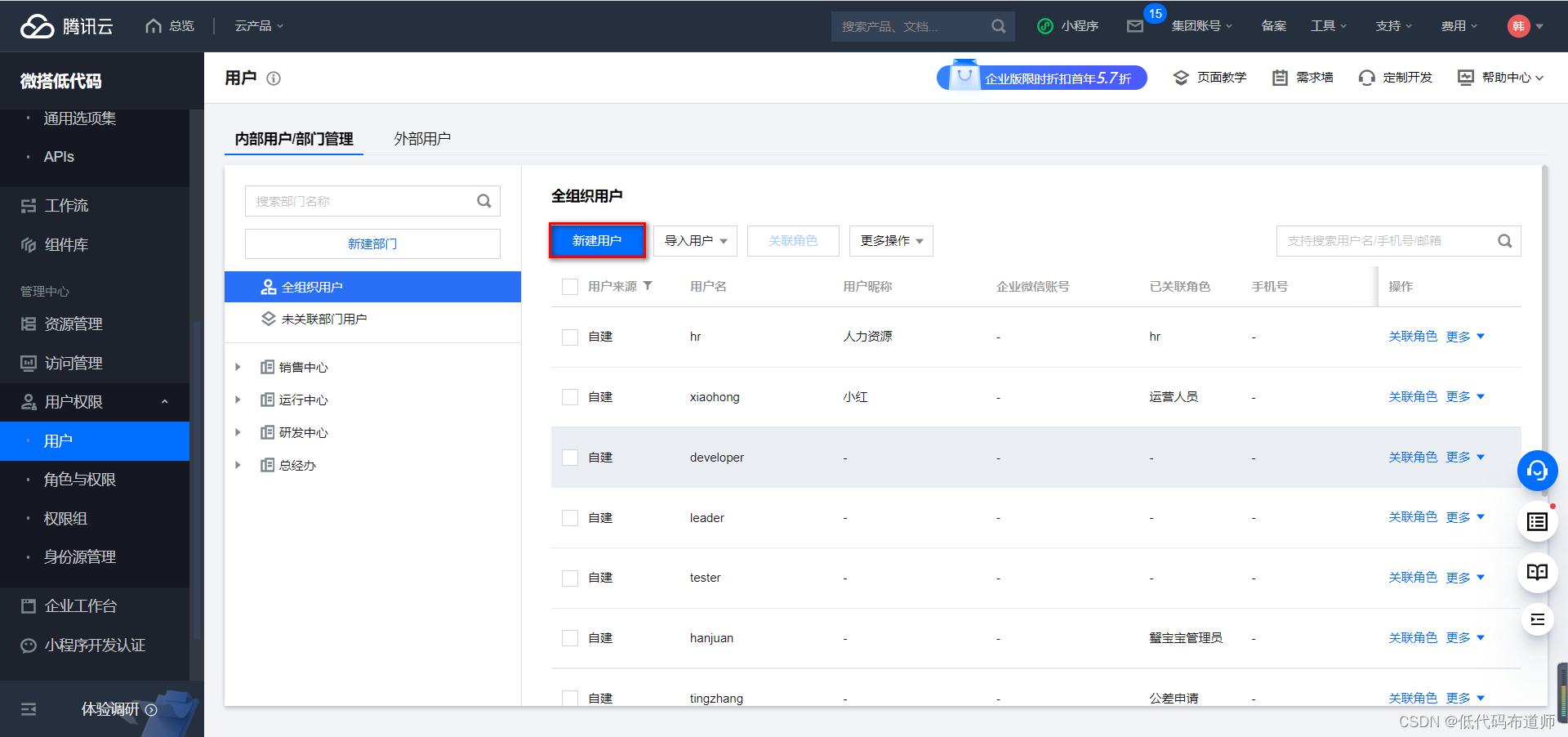

角色创建好之后，需要给管理员和教师分配账号，点击用户菜单，点击新建用户

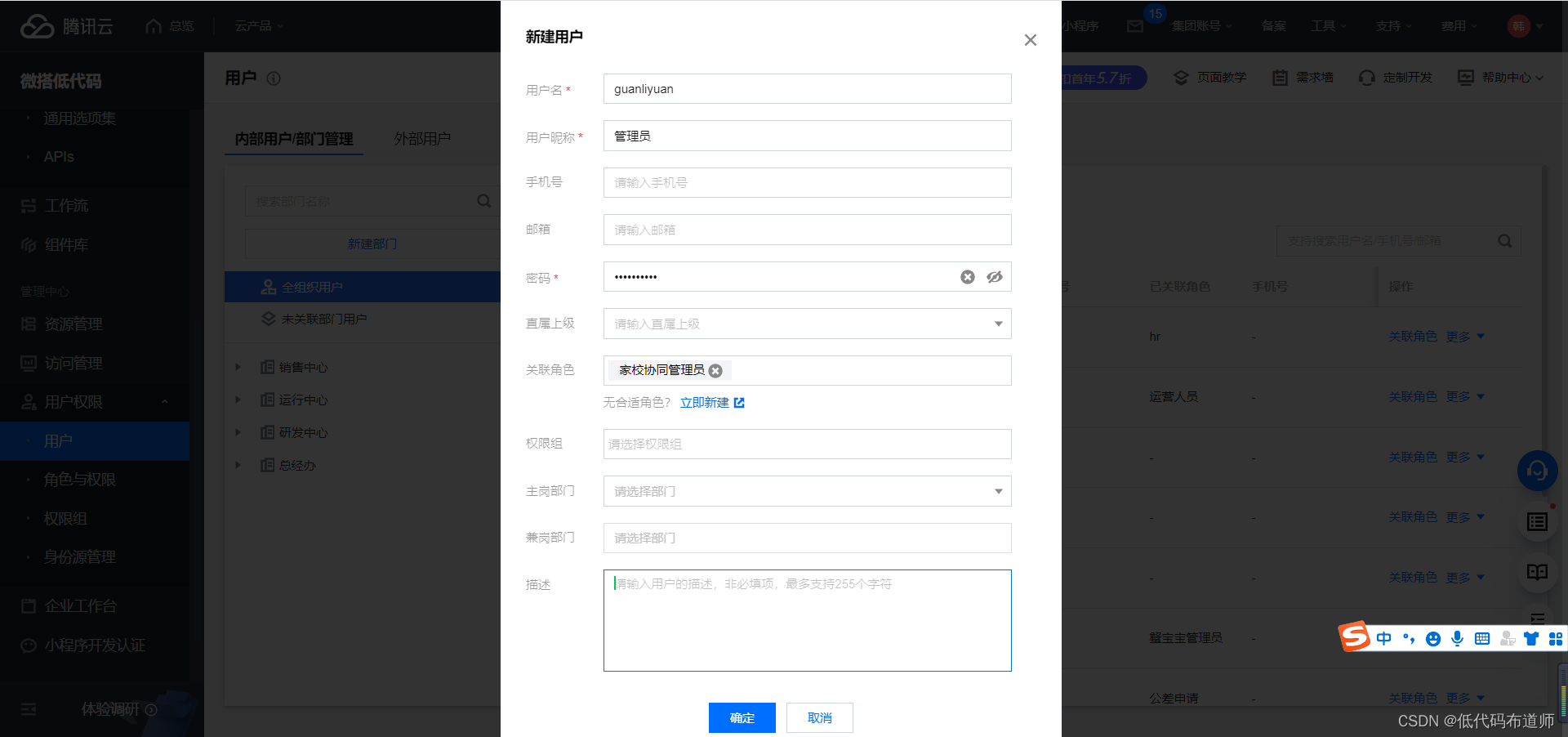

创建用户的时候录入用户名和密码，并且选中角色

登录企业工作台

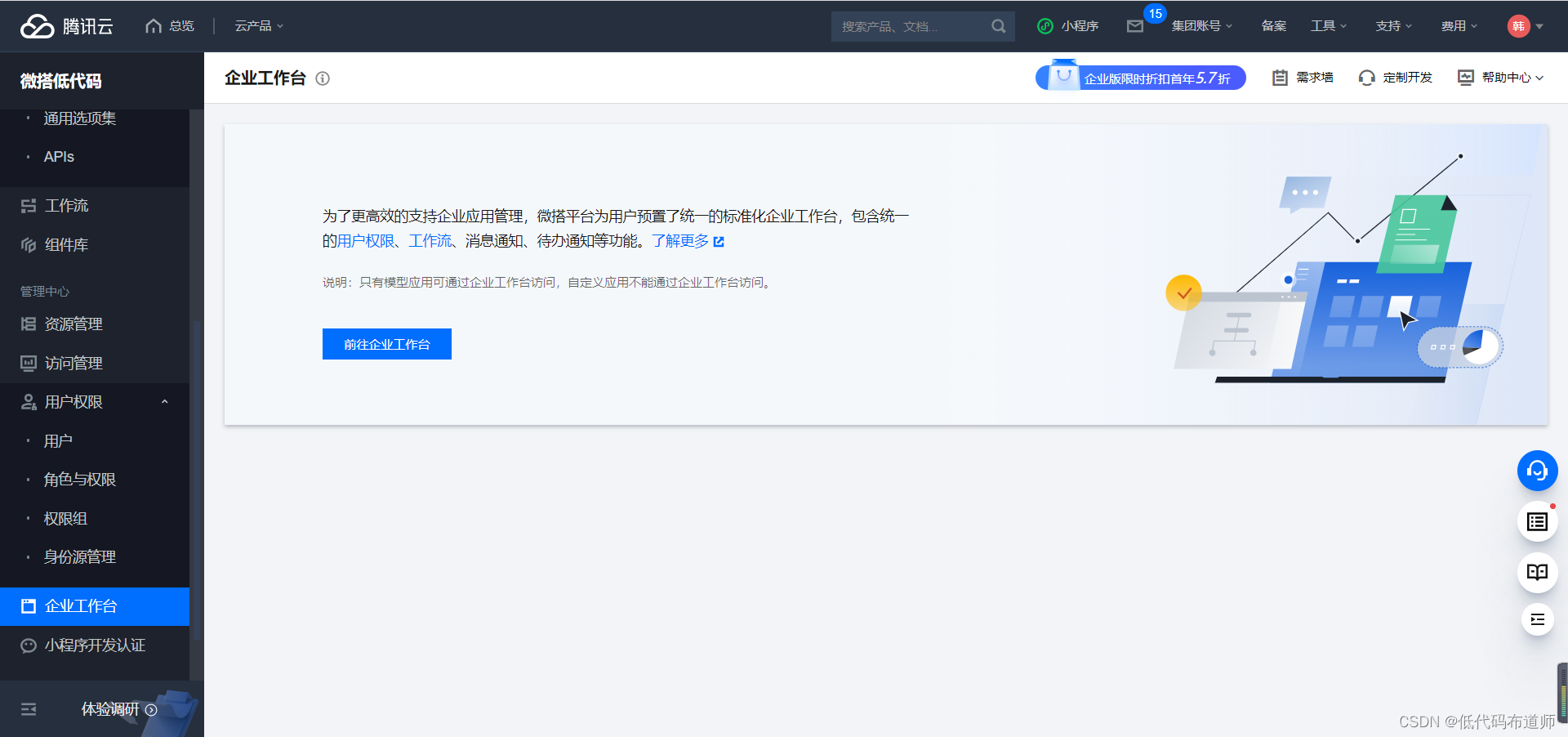

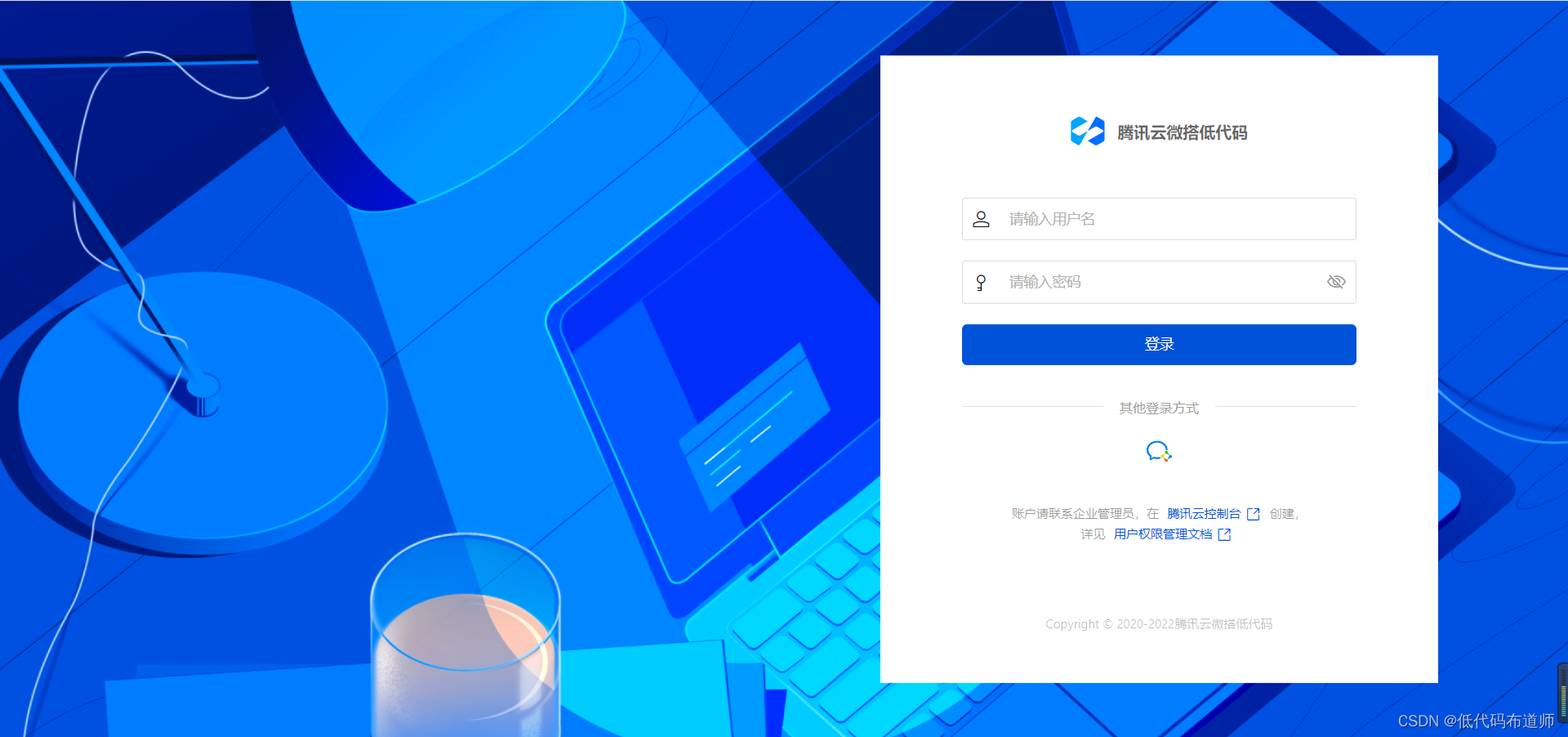

在控制台点击企业工作台，进入到登录界面


输入我们刚刚建好的用户名和密码

进入到应用再次发布一下

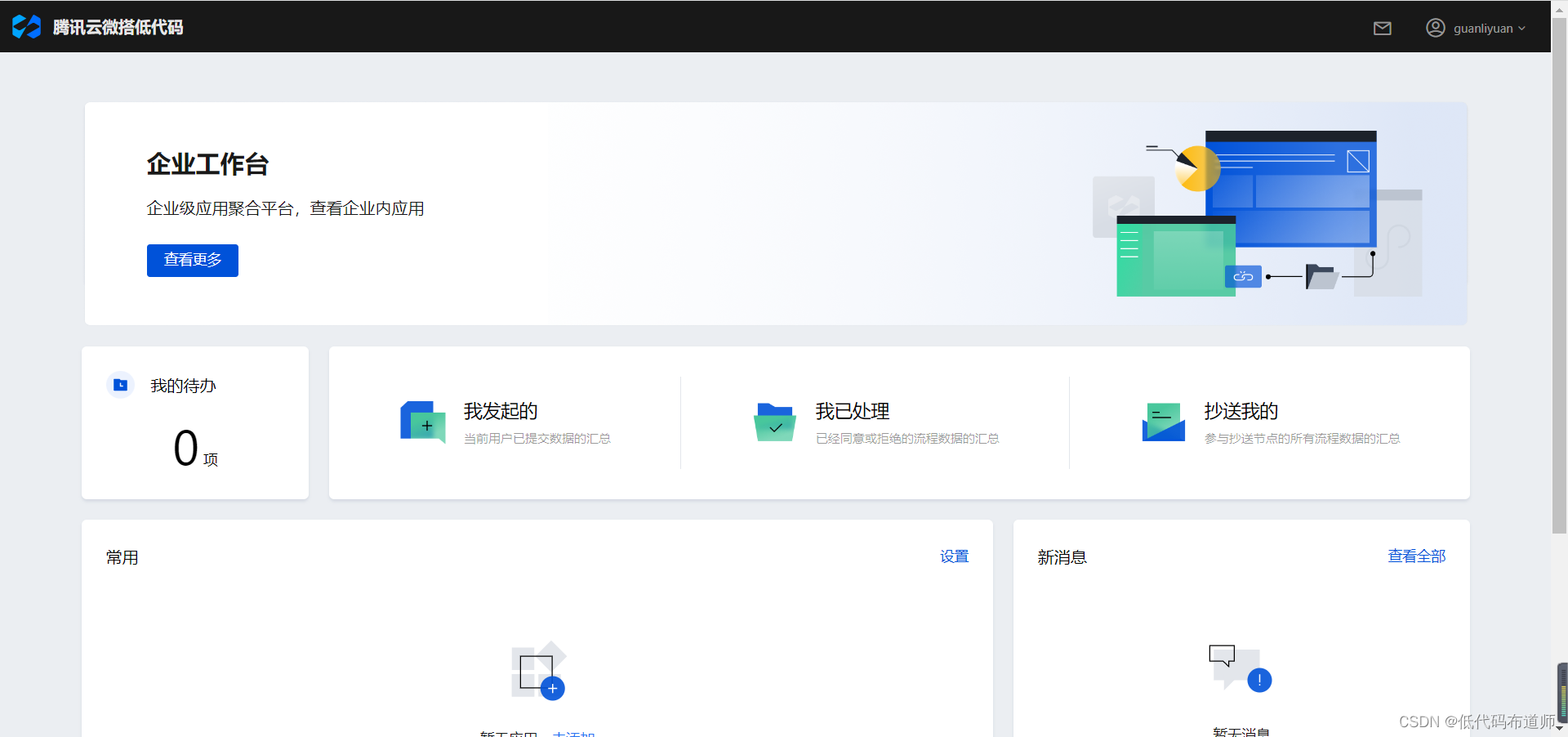

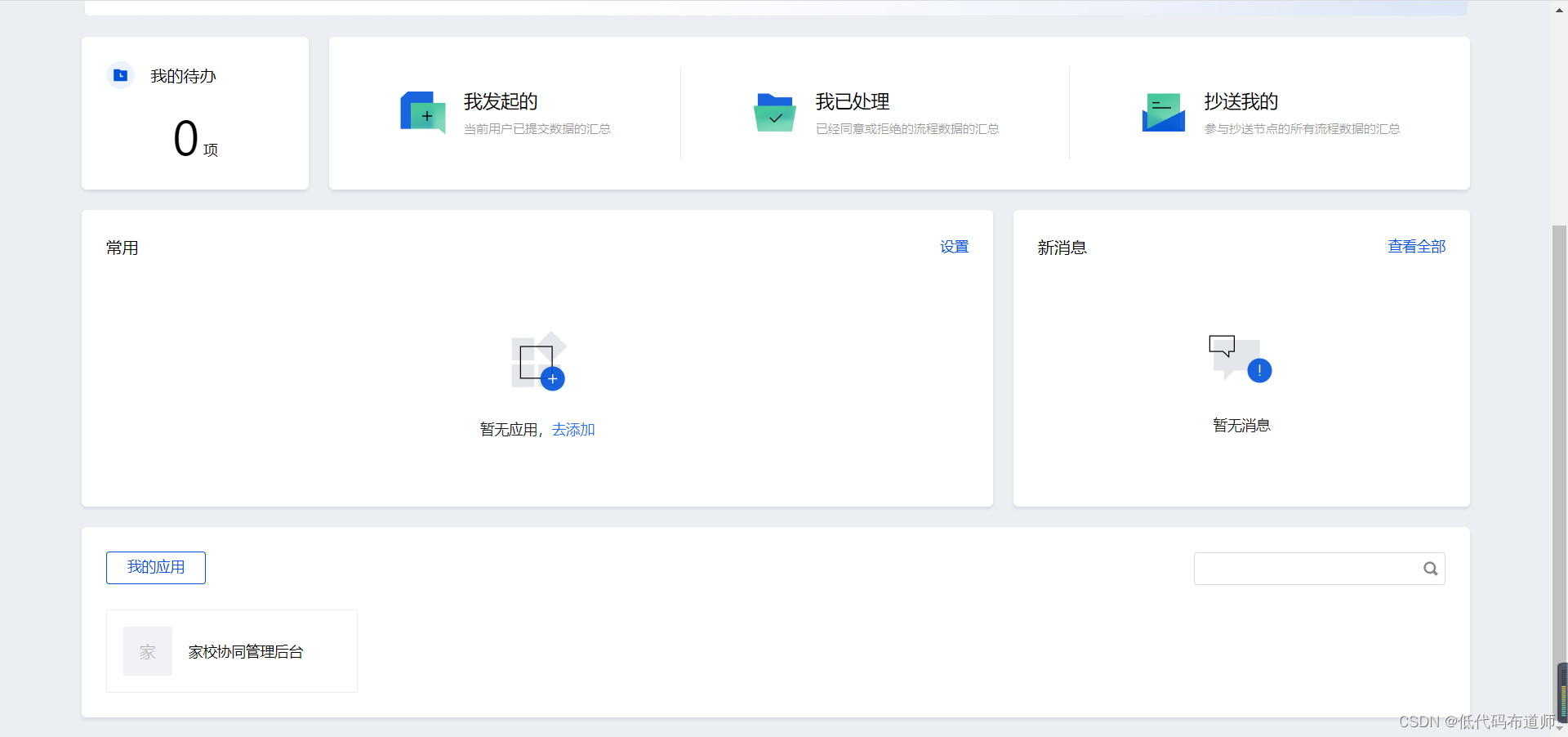

发布了之后在我的应用那就可以看到最新制作的应用了

总结

我们本篇从需求到设计详细的介绍了一款家校协同应用的开发过程，除了PC端我们的应用还有小程序部分，小程序在第二篇文章里介绍，敬请关注。
