【FPGA】51的IP核烧进FPGA，配合keil生成的.hex文件调试

创始人

2024-04-04 18:24:28

IP核：89C51
FPGA芯片类型：EP4CE6E22CN8

FPGA_LED12 交替亮灭灯

文章目录

- 总体过程描述
- 1、下载文件---移动位置
- 2、创建project1
- - 注意：不这样选的话后面的`51IP核`可能会通过不了哦，会报引脚数目不对的错误
  - 2.1 添加文件
  - 2.2 重新设置顶层文件
  - 2.3 编译
  - 2.4 生成符号
- project1中的工作告一段落
- 3、创建project2
- - 3.1在新工程下创建原理图
  - 3.2 再次添加文件
  - 3.3 添加&宏功能模块_生成符号
  - - 3.3.1 宏功能模块_生成计数器
    - 3.3.2 宏功能模块_锁相环
    - 3.3.3 宏功能模块_ROM
    - - a. 注意点导入`.hex`文件 & ROM ID的设置
      - b. 生成`.hex`文件

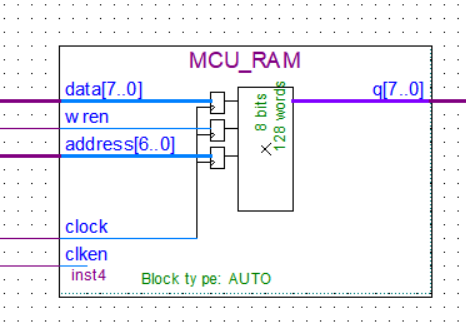

    - 3.3.4 宏功能模块_RAM

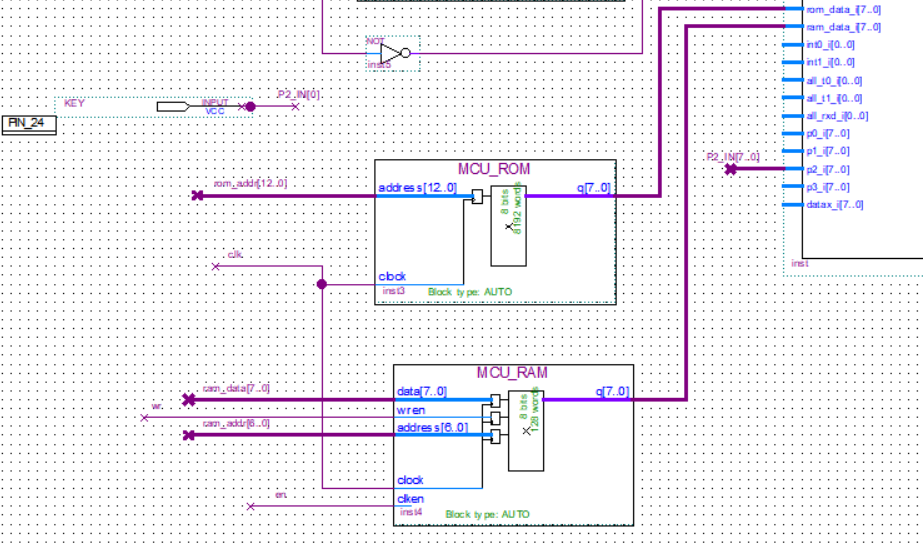

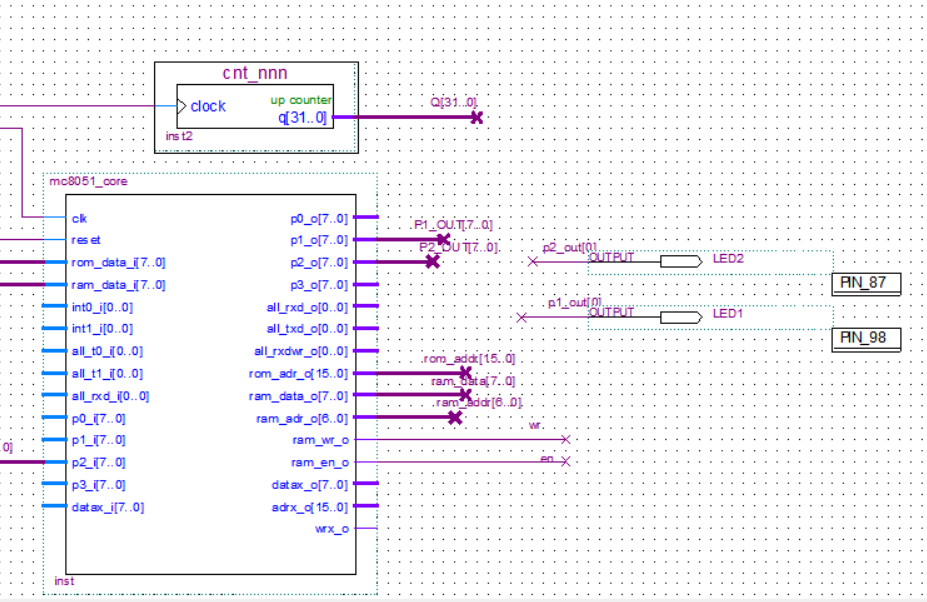

  - 3.4 原理图连线
  - - 3.4.1 左半部分
    - 3.4.2 右半部分
    - 3.4.3 下半部分

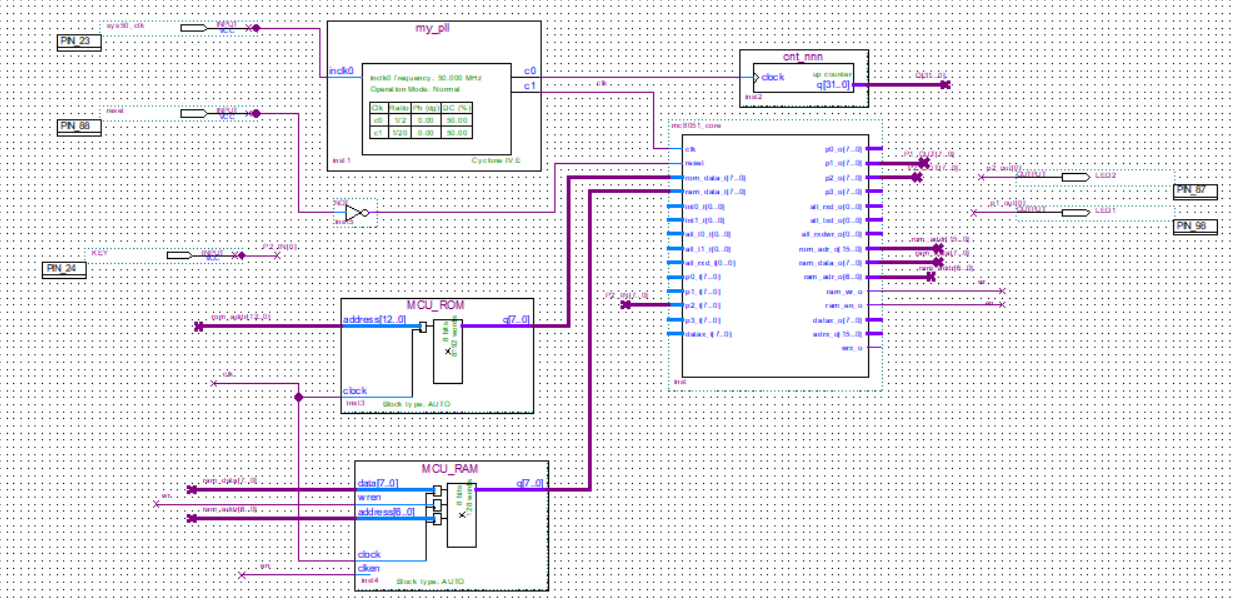

  - 整体原理图
  - 编译原理图工程

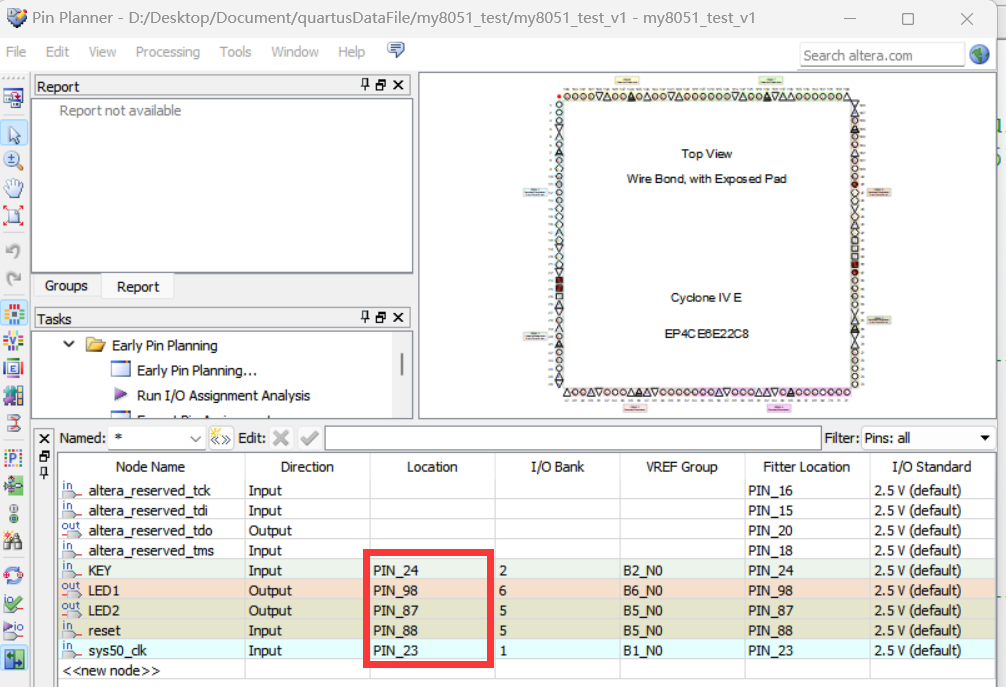

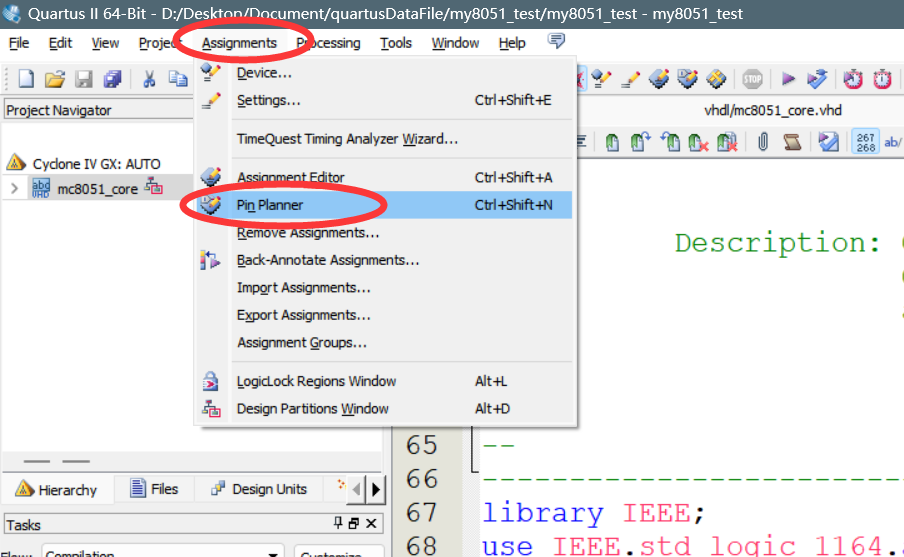

- 4、配置引脚

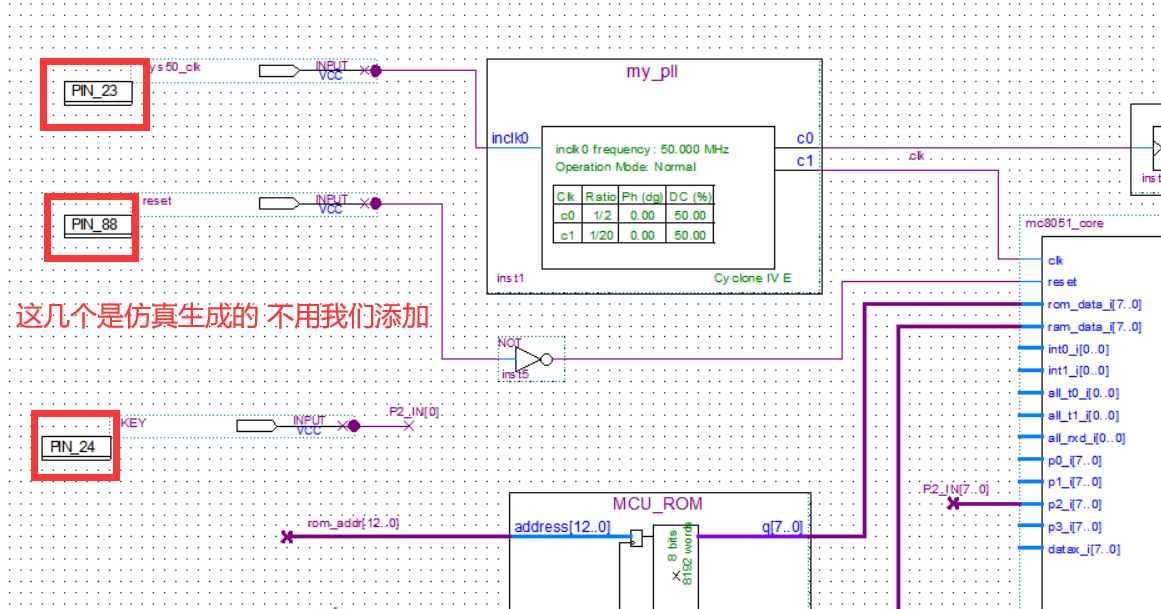

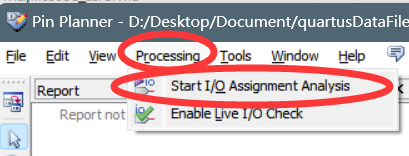

- - 4.1 引脚仿真
- 5、再次编译工程

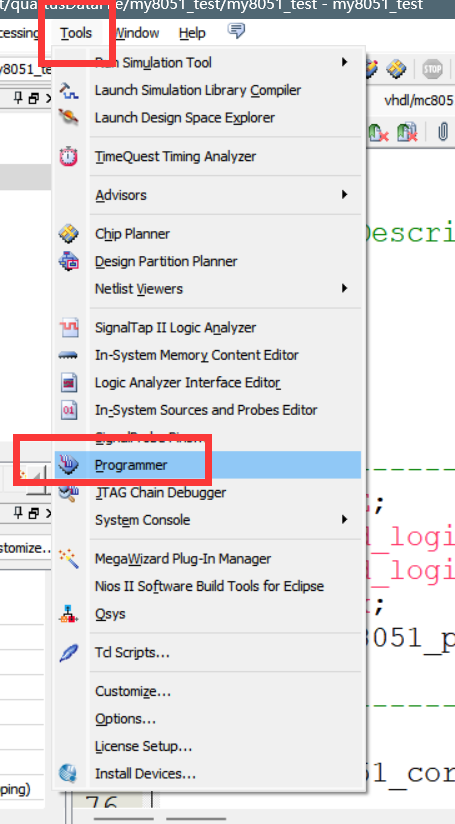

- 6、烧录原理图程序

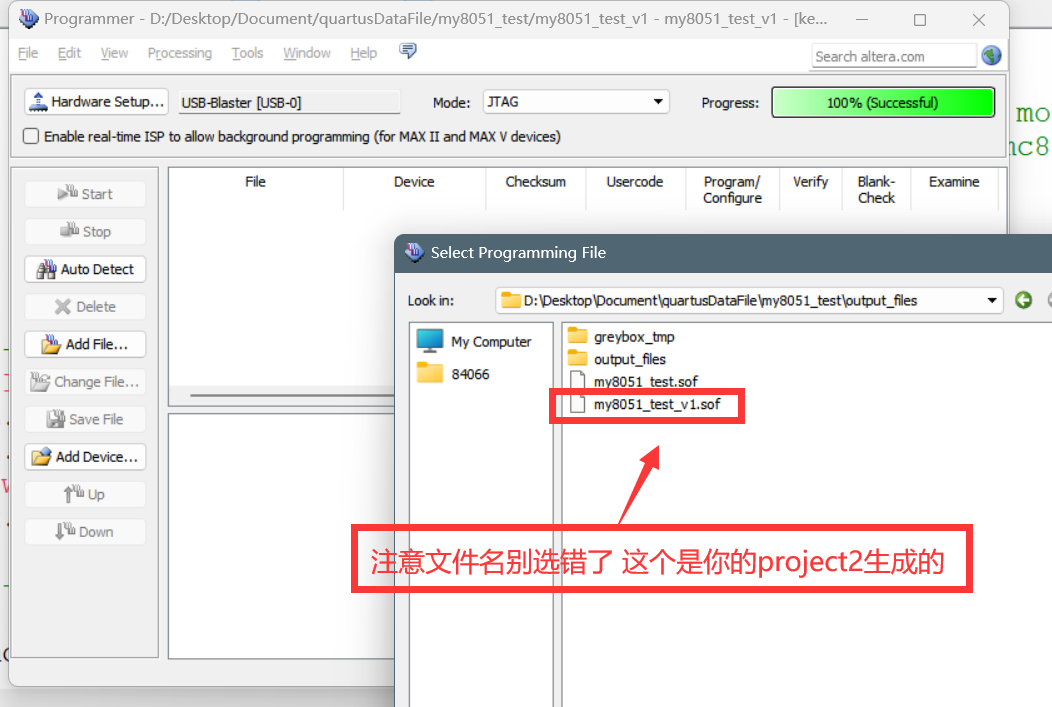

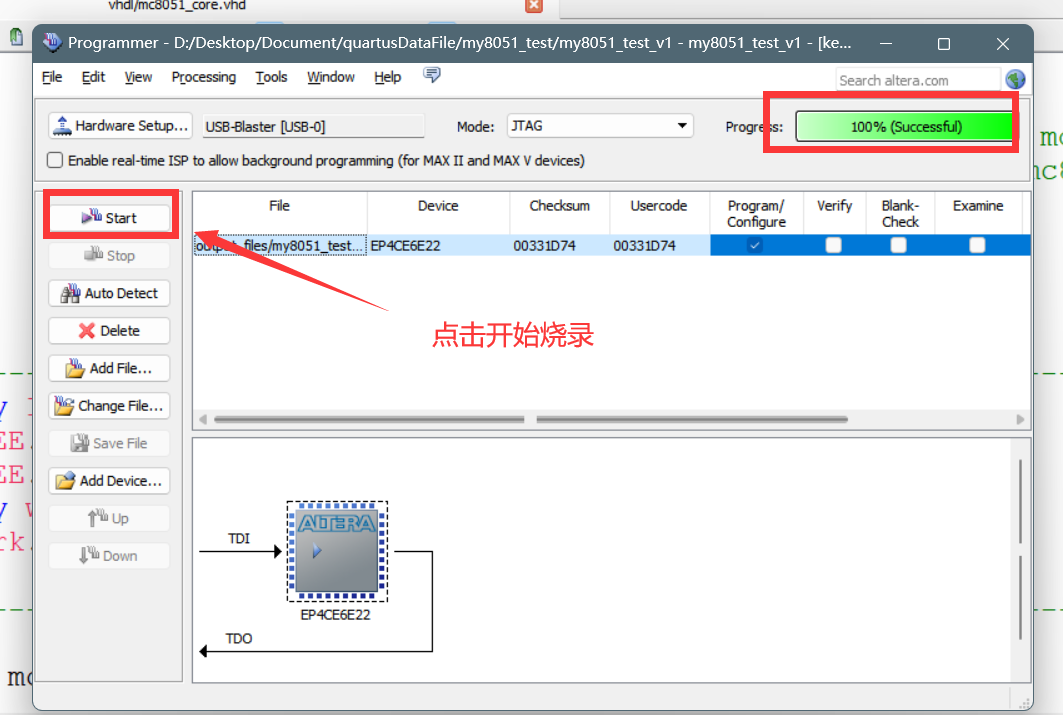

- - - 6.1 选择`.sof文件`

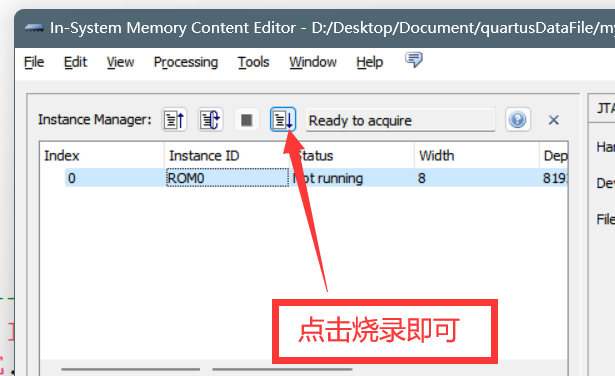

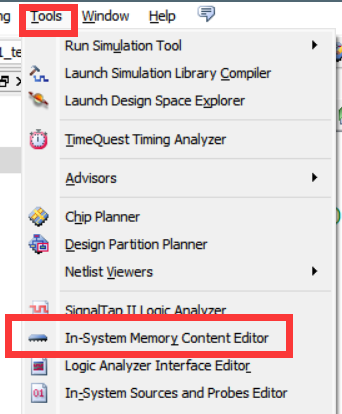

- 7、烧录.hex 替换原来ROM中的文件观察现象
每天进步一点点笔记仅供自学，用来回看复习，不一定适合你，如有错误请指出。

总体过程描述

先创建工程1 生成51IP核的原理图符号，供工程2使用。再建另一个工程2 创建原理图，把所需要的符号都添加进来或者利用宏功能 生成添加。（除了51IP核，其余的都可以利用宏功能 生成添加）再将其烧录进FPGA，配合keil软件生成的.hex文件来调试。

1、下载文件—移动位置

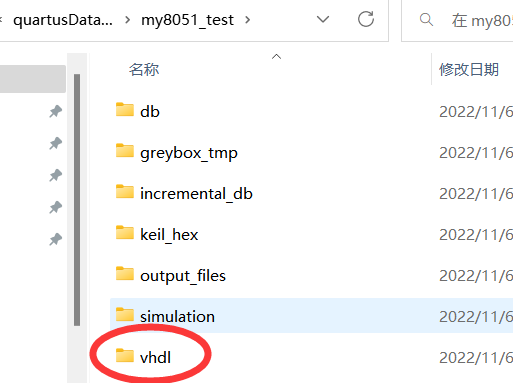

把老师提供的资料中的mc8051文件夹下的vhdl文件夹，在这里插入图片描述放在你自己新建的要用来烧录的my8051_test文件夹下

其它文件我们本次是用不到的，不用管。

在这里插入图片描述

2、创建project1

这一步是为了获取 51IP核的原理图符号
在这里插入图片描述

就是基本的新建工程嘛 【File】--【New Project ...】 基本操作啊
不

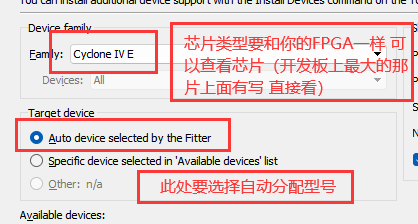

注意：不这样选的话后面的`51IP核`可能会通过不了哦，会报引脚数目不对的错误

2.1 添加文件

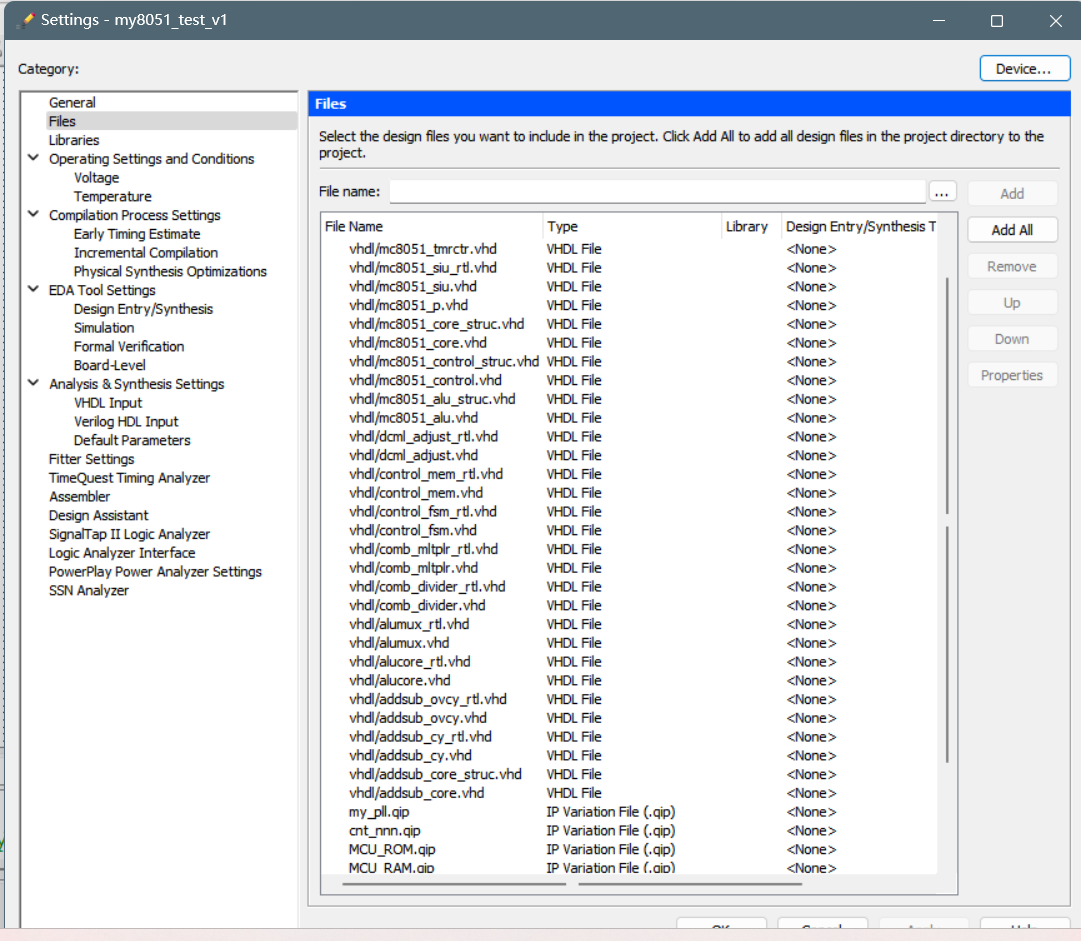

创建好了是一个空的工程 点击【Assignments】--【setting】--【General】--找到右侧的【...】---找到你工程目录下刚刚添加的 vhdl文件夹--把文件添加进去

添加文件时候可以全选 【ctrl+A】 然后按住【ctrl】把带有cfg的文件和最底下的带有top的文件取消选择

在这里插入图片描述

2.2 重新设置顶层文件

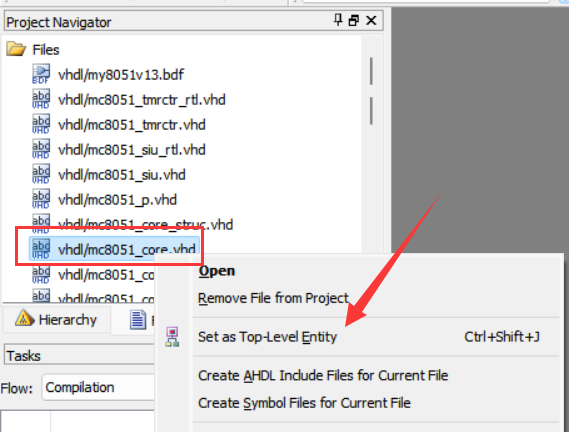

找到mc8051_core.vhd 【右键】设置为顶层文件
在这里插入图片描述

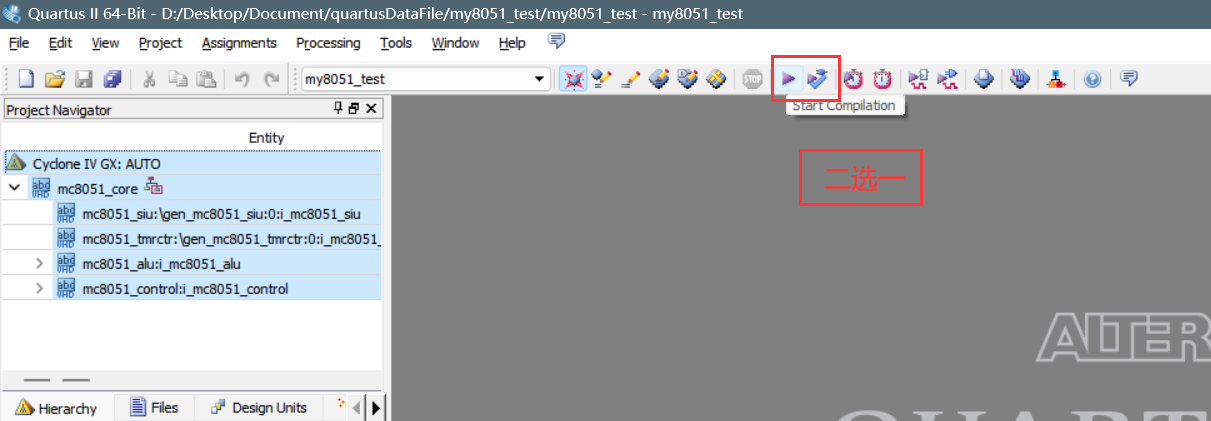

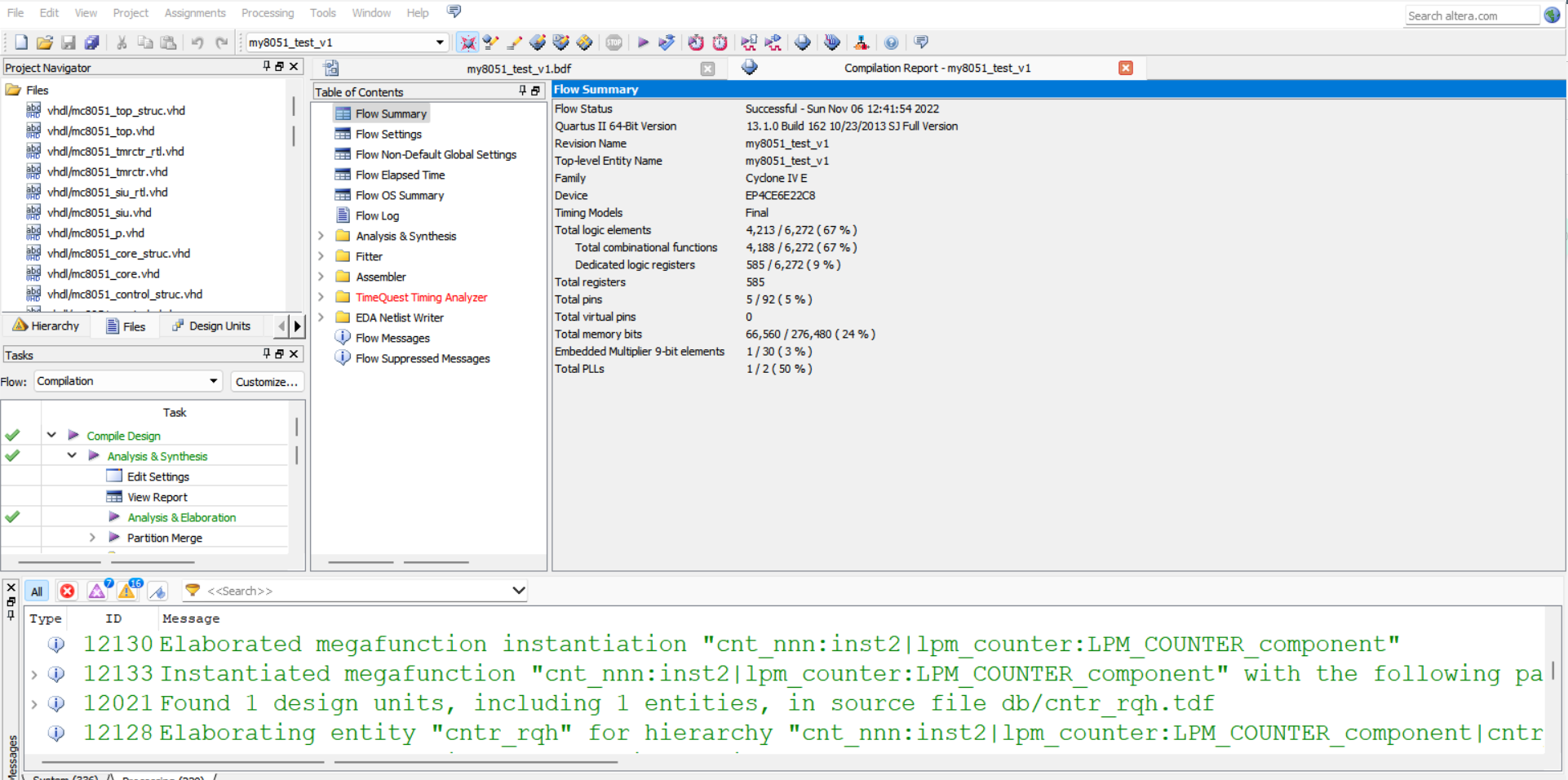

2.3 编译

在这里插入图片描述
然后就是等待了

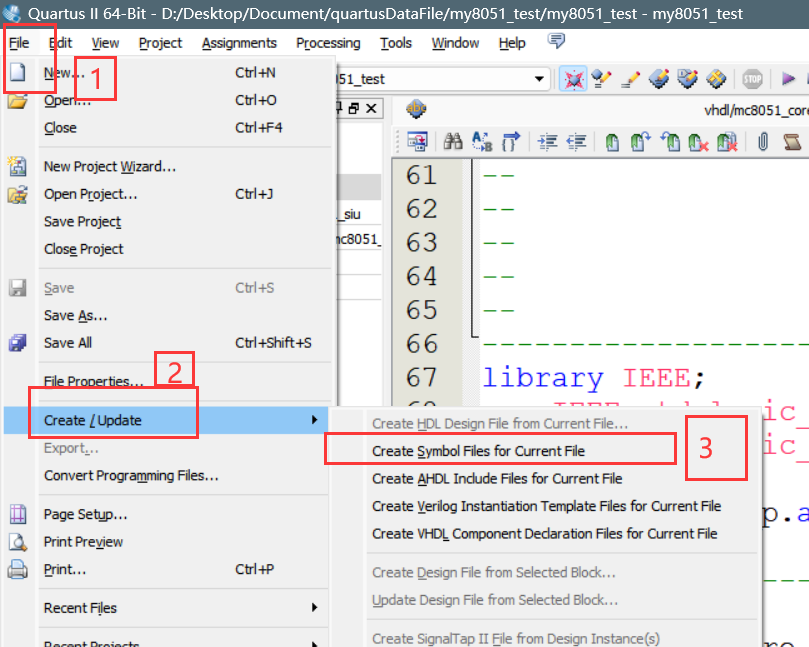

2.4 生成符号

在这里插入图片描述

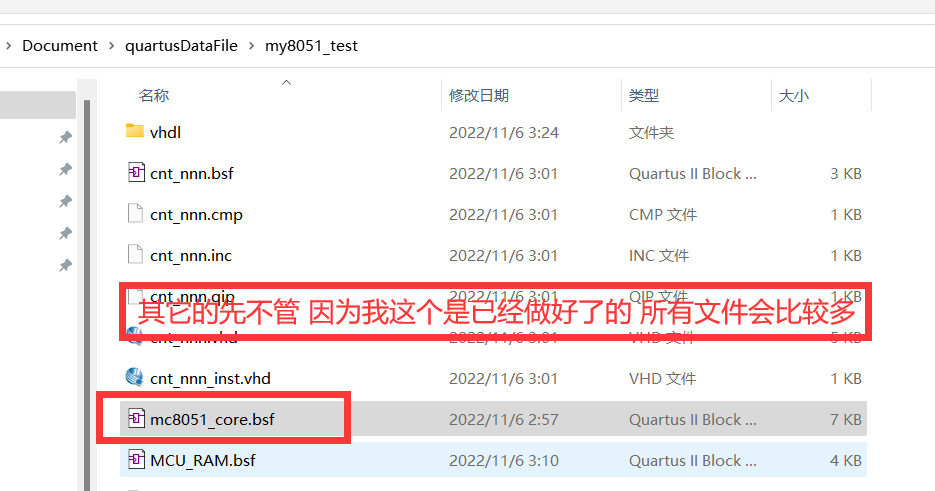

生成完以后，你会发现在工程目录下多了一个.bsf文件

在这里插入图片描述

project1中的工作告一段落

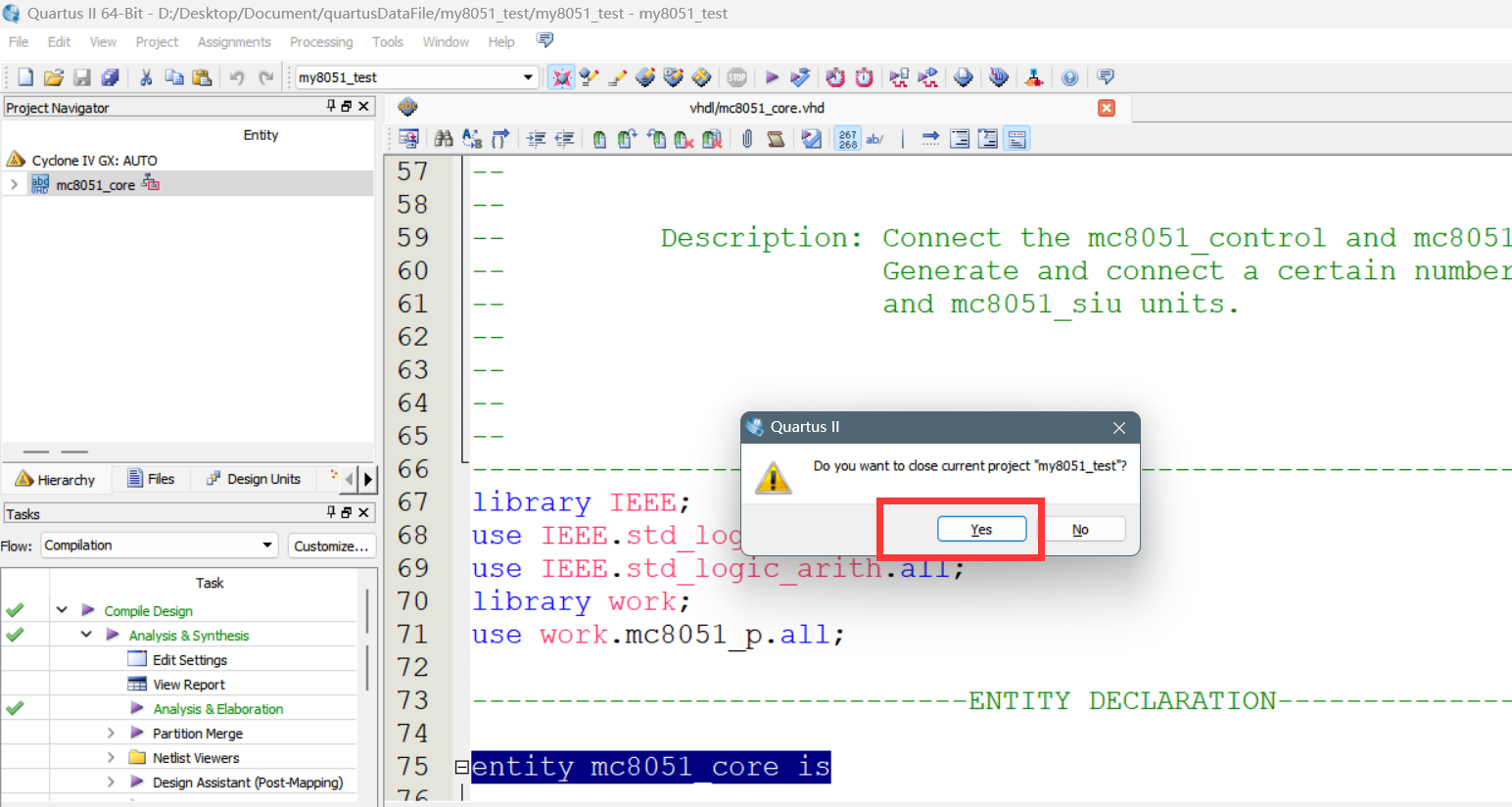

3、创建project2

这一步是为了获得单片机最小系统
在这里插入图片描述

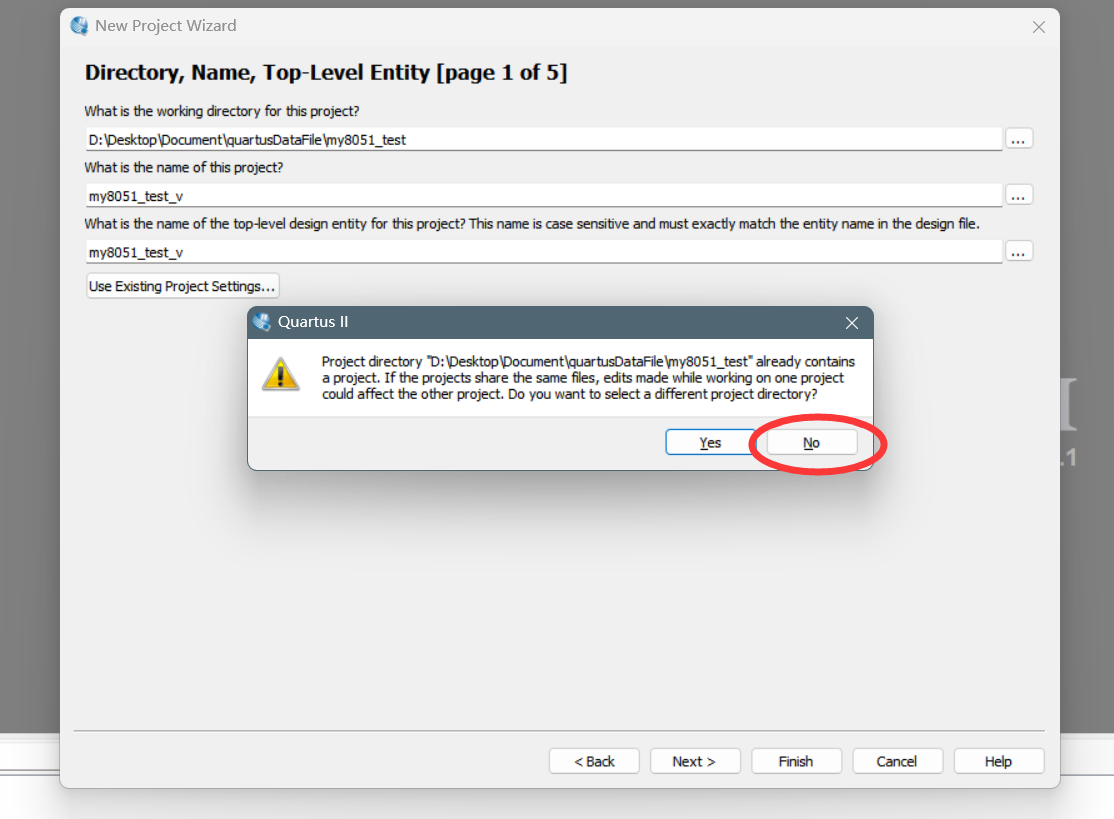

就是基本的新建工程嘛 【File】--【New Project ...】 基本操作啊

在这里插入图片描述

此处的命名可以随意别和上一个一样就行

在这里插入图片描述

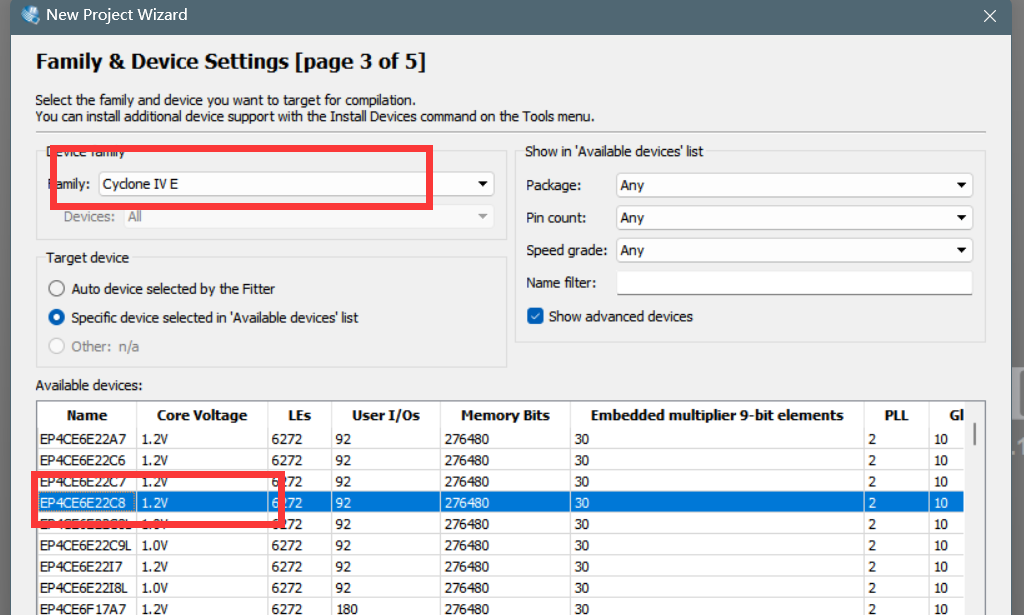

这里的芯片选型要和自己FPGA开发板上的一样了，因为我们是要烧录这个工程生成的文件的，型号必须适配。
！！！这也是project1的初始创建的唯一不同的地方！！！

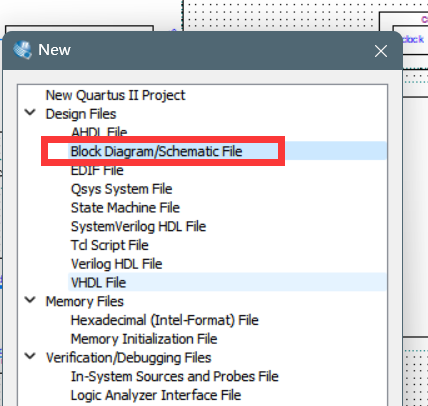

3.1在新工程下创建原理图

【File】--【New】 创建一个空白的图
在这里插入图片描述

3.2 再次添加文件

重复project1的步骤即可
在这里插入图片描述

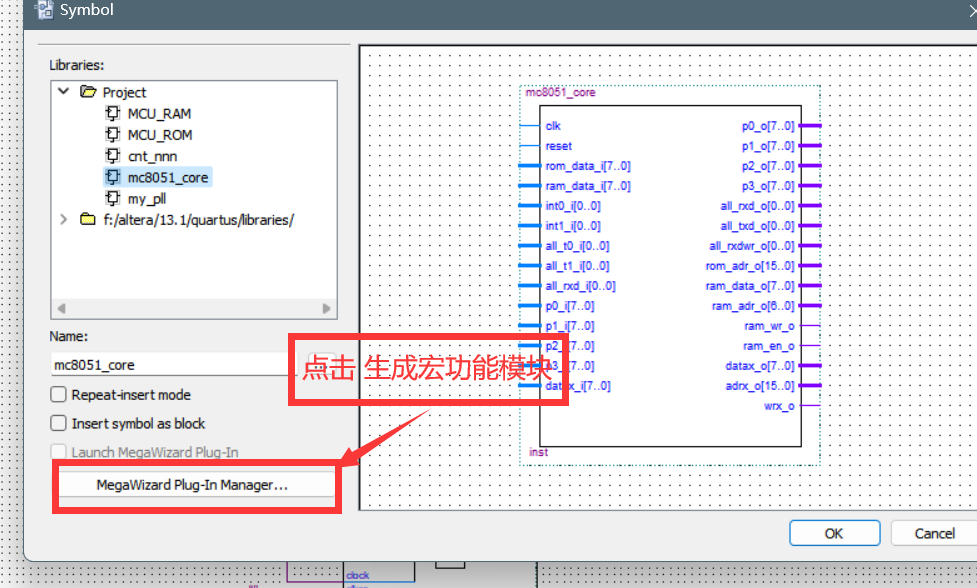

3.3 添加&宏功能模块_生成符号

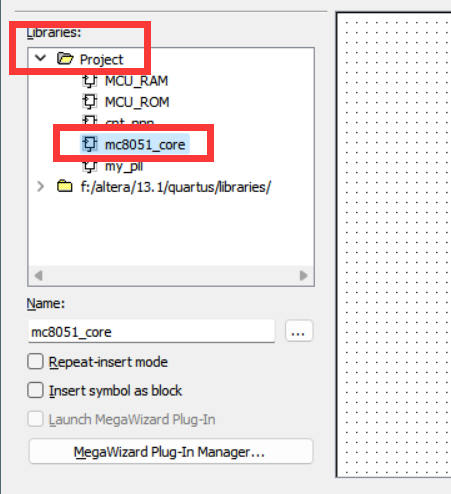

点开这个会发现，已经存在mc8051_core 这个就是你 project1中生成的
，先把它放在原理图中吧，随便放一个位置就行
其它的还没有，因为还需要我们自己弄
在这里插入图片描述

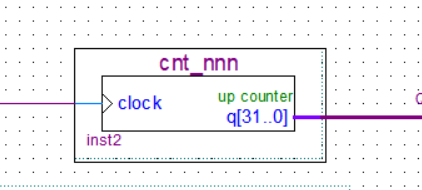

3.3.1 宏功能模块_生成计数器

看着符号图应该就能做出来的吧基本操作哦！
在这里插入图片描述

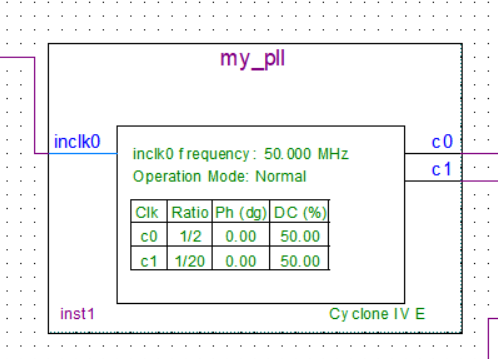

3.3.2 宏功能模块_锁相环

看着符号图应该就能做出来的吧基本操作哦！
在这里插入图片描述

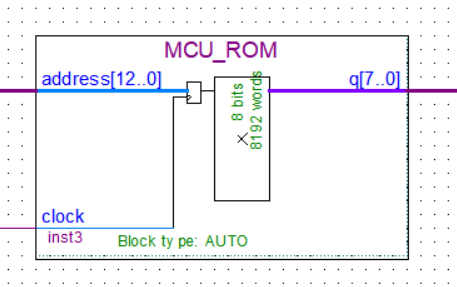

3.3.3 宏功能模块_ROM

看着符号图应该就能做出来的吧基本操作哦！
在这里插入图片描述

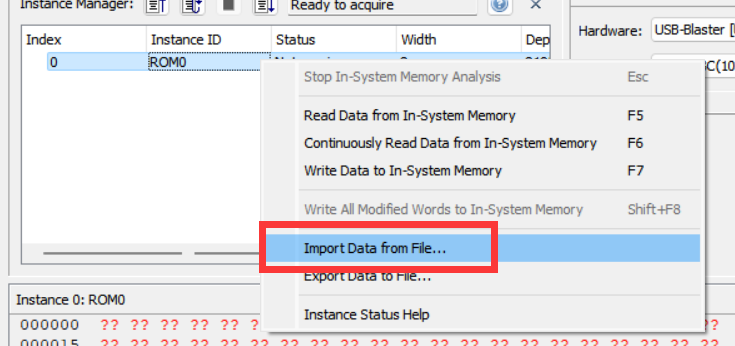

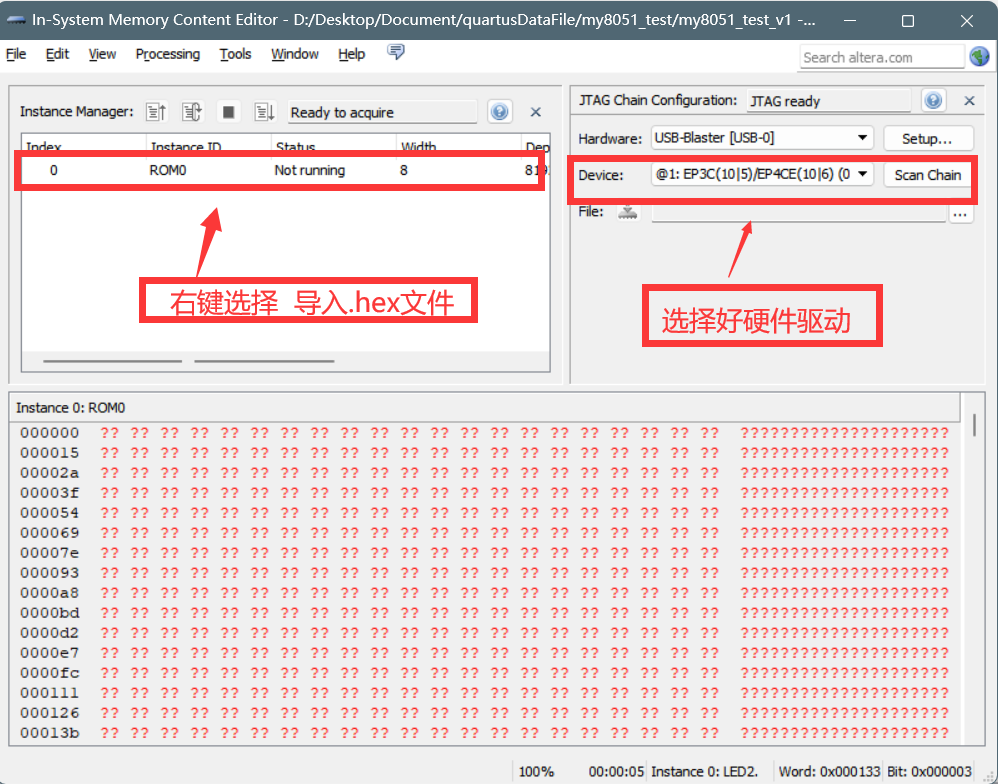

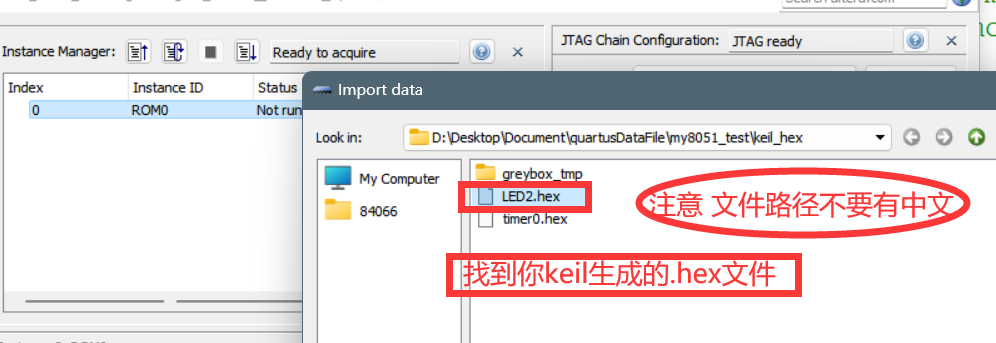

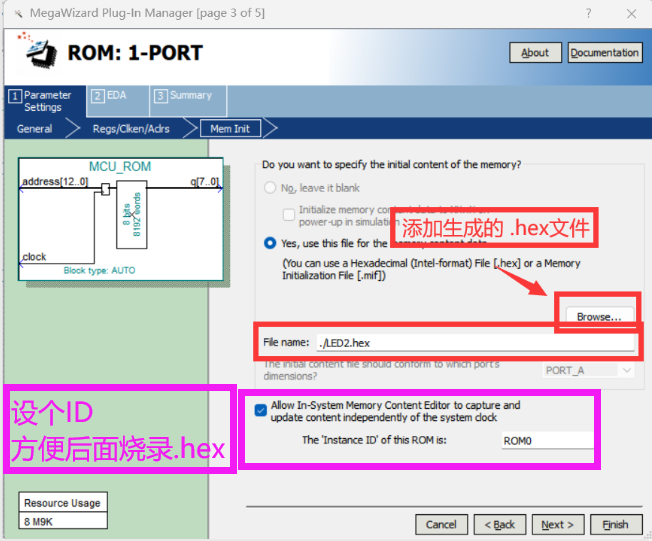

a. 注意点导入`.hex`文件 & ROM ID的设置

生成这个要添加数据文件--我们可以用keil软件生成 .hex文件，不加会生成不了！！！
在这里插入图片描述

b. 生成`.hex`文件

把下面这段代码赋值到keil软件中编译就可以生成.hex文件

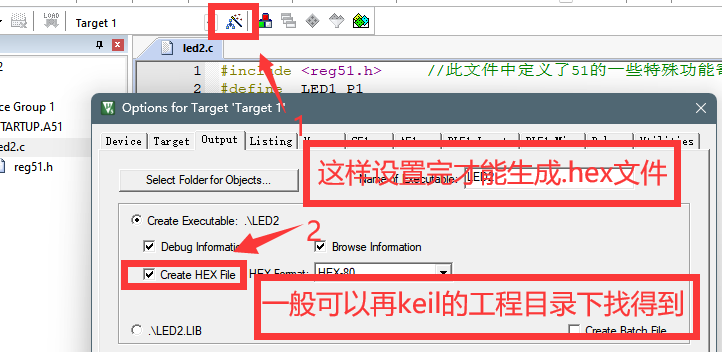

不过记得要设置好才能生成 .hex文件
在这里插入图片描述

#include 	   //此文件中定义了51的一些特殊功能寄存器
#define  LED1 P1
#define  LED2 P2
void Delayms(unsigned int cnt);		//@11.0592MHzvoid main()
{ while(1){LED1  = 0x00; //控制D2口 低亮高灭Delayms(500); LED1  = 0xff; //置P1口为高电平Delayms(500); // 调用延时程序LED2  = 0x00; //置P2口为高电平 Delayms(500); // 调用延时程序LED2  = 0xff; //置P2口为高电平Delayms(500); // 调用延时程序}
}/*******延时函数*************/
void Delayms(unsigned int cnt)		//@11.0592MHz
{unsigned char i, j, k;while(cnt--){i = 11;j = 190;do{while (--j);} while (--i);}
}
