二选一工作器引入的Verilog语法

——XILINX 基于BASYS 3板

状态机、线性序列机、学习仿真

DDS：矩阵键盘、DAC,LCD/数码管，这些模块间的接口逻辑

常见的接口设计：SPI、IIC、UART

学习：三八译码器、计数器电灯、学习开发工具的使用

实现步骤：

写一套硬件描述语言，能够在指定的硬件平台上实现相应的功能。

1、设计定义

2、设计输入

3、分析综合（EDA、Quartus、Vivado）

4、功能仿真（Modelsim）

5、布局布线（Quartus、Vivado）

6、分析性能（时序仿真Modelsim，静态时序分析Quartus、Vivado）

7、板级调试

设计定义（让LED灯一秒闪烁一次）、设计输入（编写逻辑/使用Verilog代码描述逻辑/画逻辑图/使用IP）。

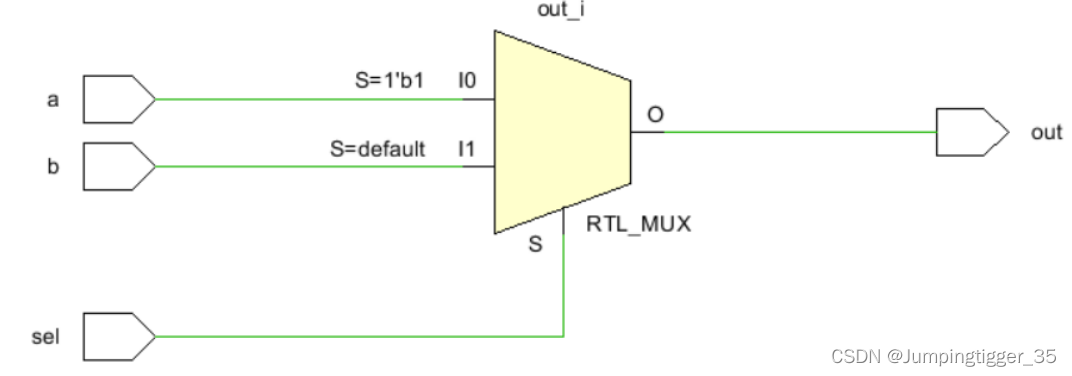

综合工具：由专业的EDA软件进行，Quartus、Vivado、ISE，对所写的逻辑描述内容进行分析，并得到逻辑门级别的电路内容。

• 验证功能：

功能仿真（逻辑仿真）：使用专门的仿真工具进行仿真，验证设计的逻辑功能能够实现、验证功能。

布局布线：在指定器件上将设计的逻辑电路实现。

• 设计性能、分析性能：

1、时序仿真（非常耗费时间）

2、静态时序分析：让逻辑在目标板上正常工作（功能正常、性能稳定）。

下载到目标板上运行，查看运行结果（烧路）。ILA Signaltap II

• 对数字电路来说，仿真基本接近于真实情况，是可信的。

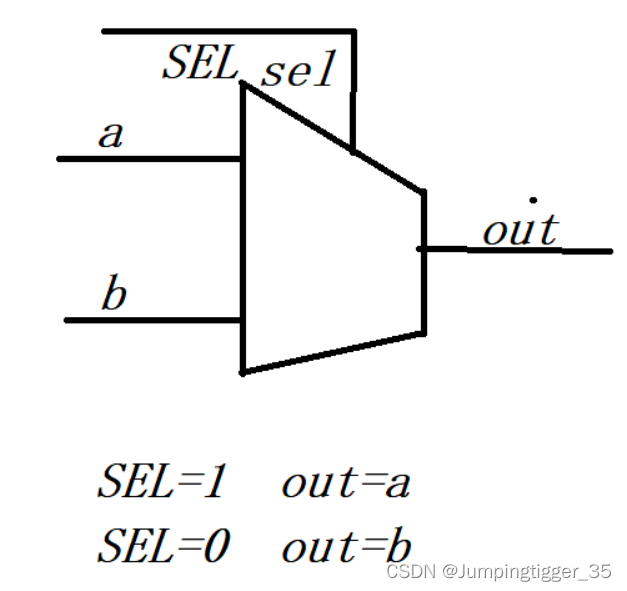

二选一工作器

源代码

`timescale 1ns / 1ps
module mux2(a,b,sel,out);input a;input b;input sel;output out;//定义端口assign out=(sel==1)?a:b;
endmodule

测试激励文件

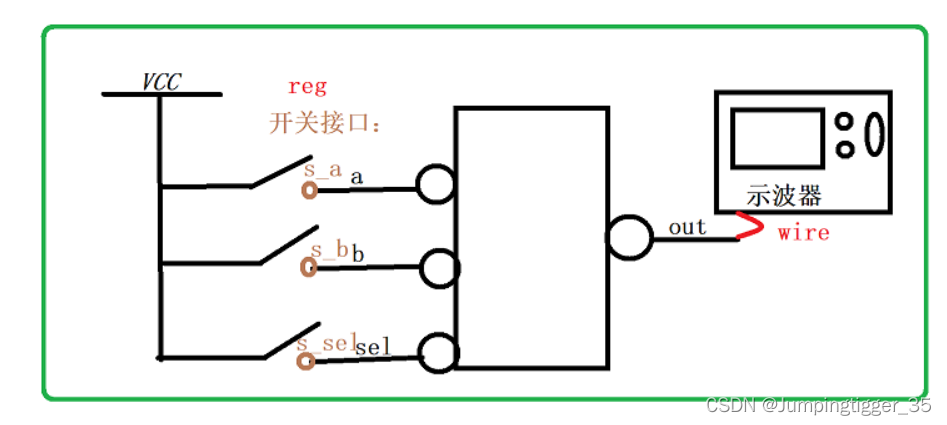

编写的原理图

激励信号的定义：

reg

module mux2_tb();
//定义存在的信号线
reg s_a;
reg s_b;
reg sel;wire out;//例化,标题可与例化名称一致（前者一致，后者随意）
mux2 mux2(
.a(s_a),//例化对应既可自己定义，也可用其原名
.b(s_b),
.sel(sel),
.out(out)
);//初始化
initial begins_a=0;s_b=0;sel=0;#200;s_a=0;s_b=0;sel=1;#200;s_a=0;s_b=1;sel=0;#200;s_a=0;s_b=1;sel=1;#200;s_a=1;s_b=0;sel=0;#200;s_a=1;s_b=0;sel=1;#200;s_a=1;s_b=1;sel=0;#200;s_a=1;s_b=1;sel=1;#200;//仿真时写$stop;//暂停
end
endmodule

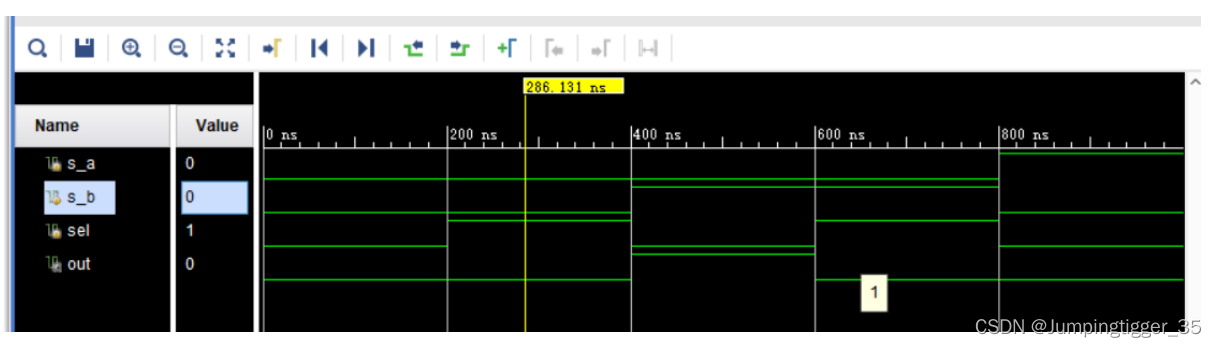

功能仿真

对应真值表，进行检查

布局布线

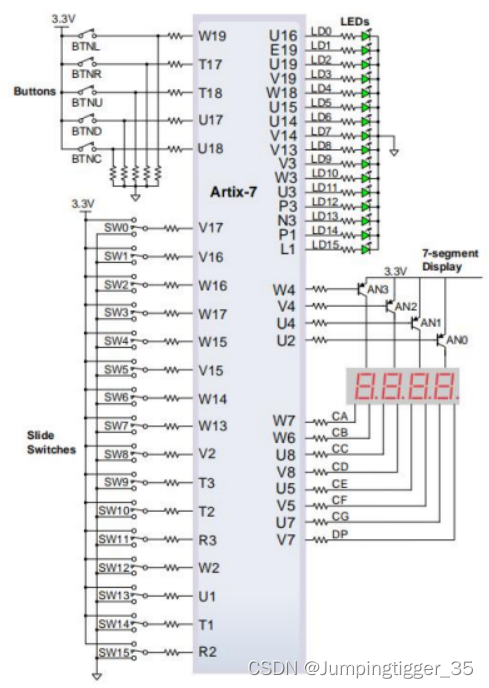

分配管脚

set_property IOSTANDARD LVCMOS33 [get_ports a]
set_property IOSTANDARD LVCMOS33 [get_ports b]
set_property IOSTANDARD LVCMOS33 [get_ports out]
set_property IOSTANDARD LVCMOS33 [get_ports sel]
set_property PACKAGE_PIN V17 [get_ports a]
set_property PACKAGE_PIN V16 [get_ports b]
set_property PACKAGE_PIN W17 [get_ports sel]
set_property PACKAGE_PIN U16 [get_ports out]
