第二章 总体规划

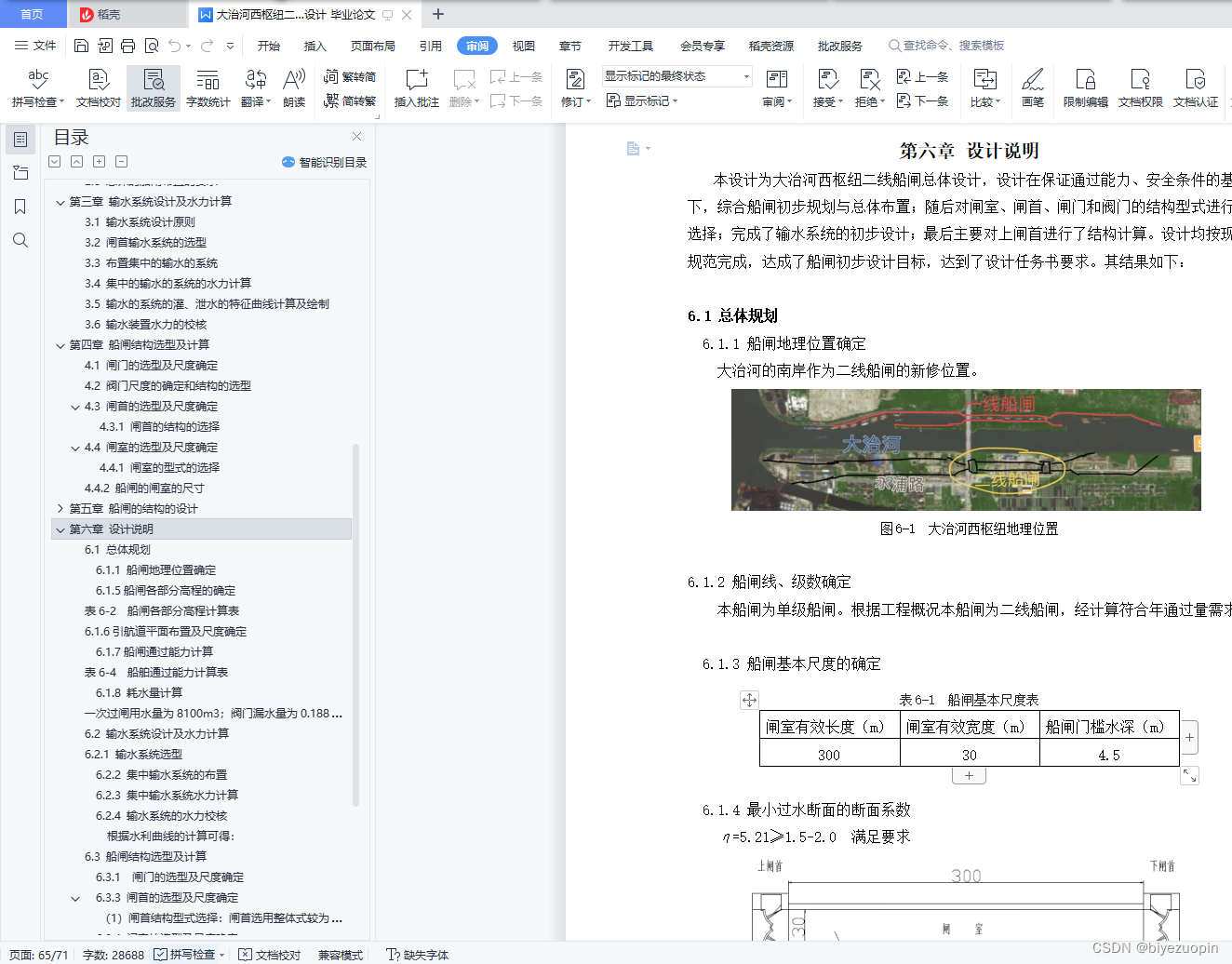

2.1 船闸地理位置确定
因已建成的一线船闸位于大治河的北岸，为避免已建成的一线船闸及其他水上建筑受新建船闸影响，拟选择对南岸进行开挖作为新建二线船闸的位置，或利用旁边较细小的支叉河道进行修筑。经比较，因支叉河道不与大治河相连，需要进行大量的挖掘，河道不够顺直；相比在大治河南岸开挖，虽土方挖掘量更大，但河岸顺直便于船闸的布置。故选择大治河的南岸作为二线船闸的新修位置。

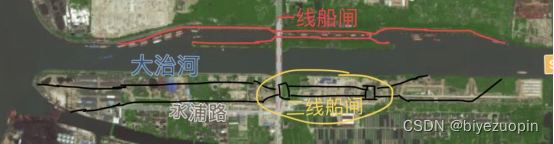

图2－1 大治河西枢纽地理位置

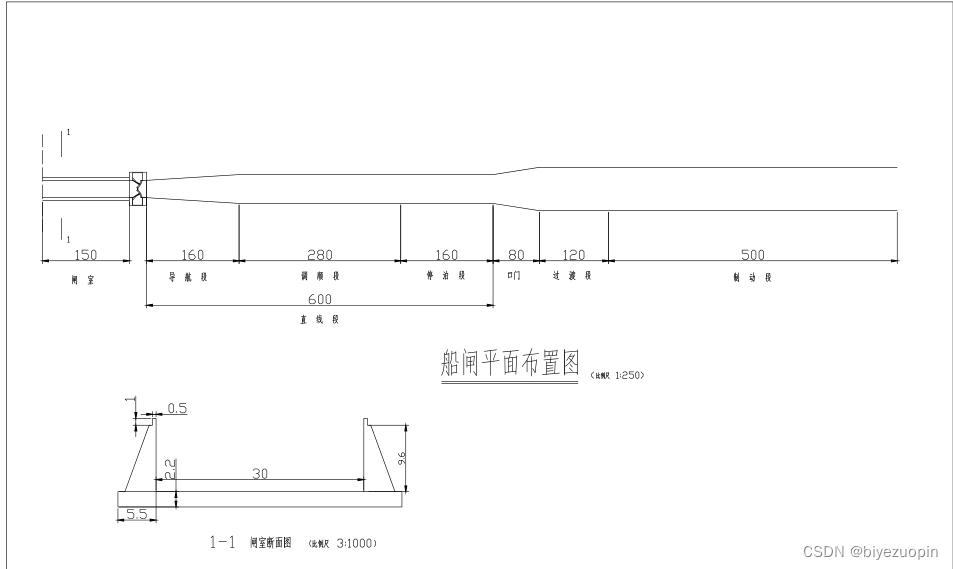

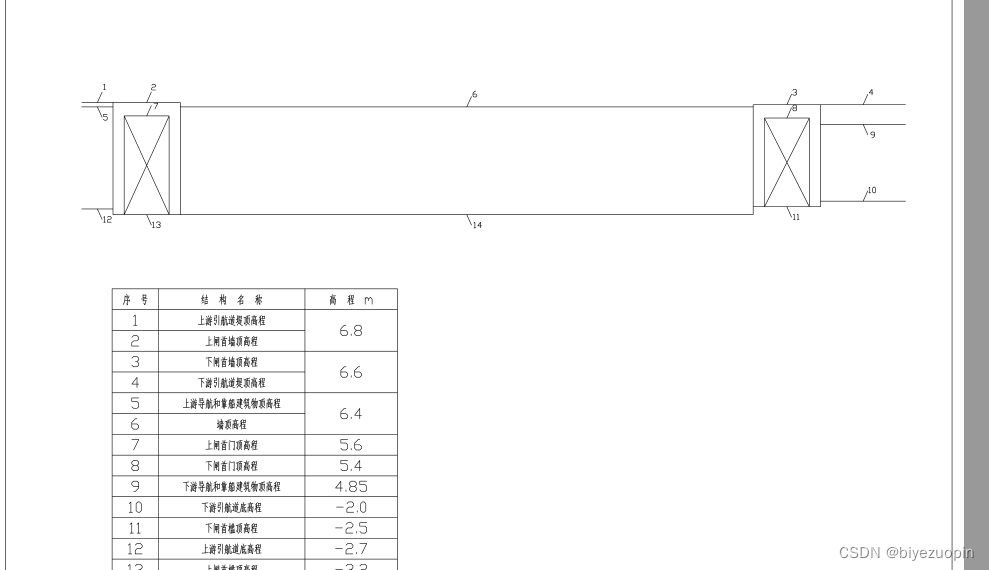

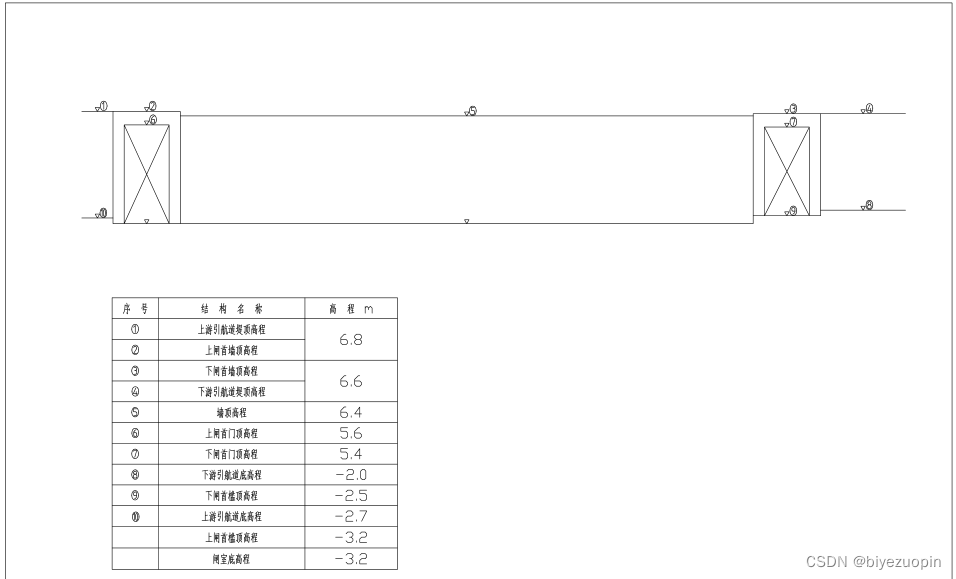

图2－2 船闸布置示意图
2.2 船闸线、级数确定
大治河设计最大船舶吨级为1000t。根据船闸总体设计规范，确定为Ⅲ级船闸。船闸级数根据《船闸总体设计规范》（JTJ305-2001）确定：船闸级数的选择，应优先采用单级船闸。船闸级数，可按下列情况确定：
(1)水头<30m，采用单级船闸；
(2)水头30-40m，采用单级或两级船闸；
(3)水头>40m，采用两级或多级船闸。

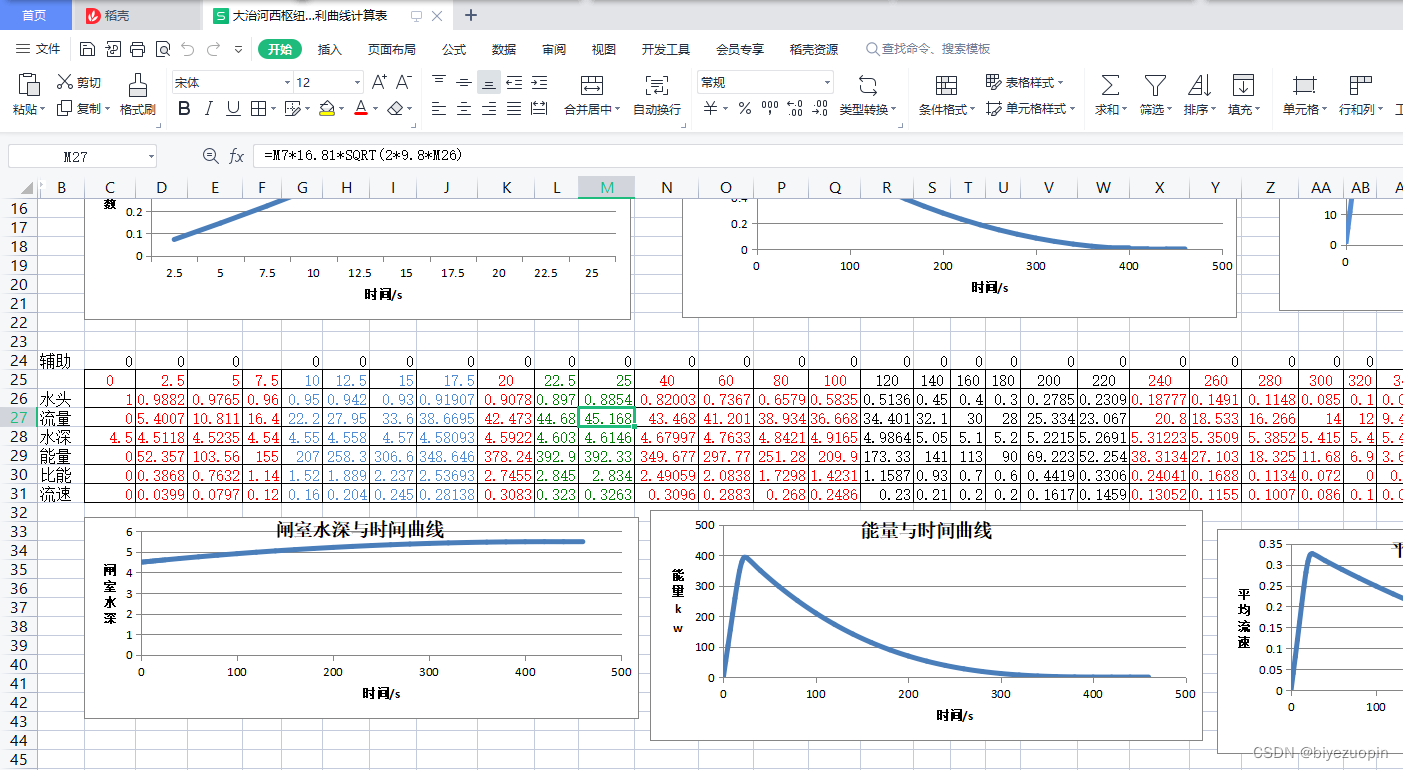

第三章 输水系统设计及水力计算
3.1 输水系统设计原则
输水系统对船闸而言十分重要，根据规范规定船闸输水系统设计应有以下基本要求：
（1）灌泄水的时间不能超过规定时间（满足船舶通航）；
（2）要提供较好的上、下游引航道供船舶停泊、通航；
（3）防止冲刷、空蚀对船闸的结构可能造成的破坏；
（4）经济安全，结构能简则简。
3.2 闸首输水系统的选型
根据《船闸输水系统设计规范》：船闸输水系统分为集中输水系统和分散输水系统。
集中输水系统布置在闸首段，在灌水时，水由上闸首汇集，从闸室上游段灌入。泄水时，水从闸室下游端经下闸首泄出。优点：闸室中不设置输水廊道，整体构成十分简易，因此工程造价也低。缺点：若水头比较大，则船舶无法满足停泊在闸室中的条件，并且相比分散输水系统，其灌泄水时间相对增加了一些。
分散输水系统布置在闸首及闸室内，沿着闸室一定长度均匀进入闸室。优点：不仅可降低灌、泄水的时间，且分散的输水也可使过闸的船舶／队稳定，使之处在良好航行的条件内。缺点：繁琐的整体结构，加大了工程成本，不经济。
若， 输水的系统为集中型；若， 输水的系统为分散型；
若，要进行经济技术的论证或依据类似的工程来选定。
m=T/H1/2
式中：——判别系数；
——设计水头(m)；
——闸室灌水时间(min)。
m=T/H1/2=10/11/2=10>3.5取集中型输水的系统。

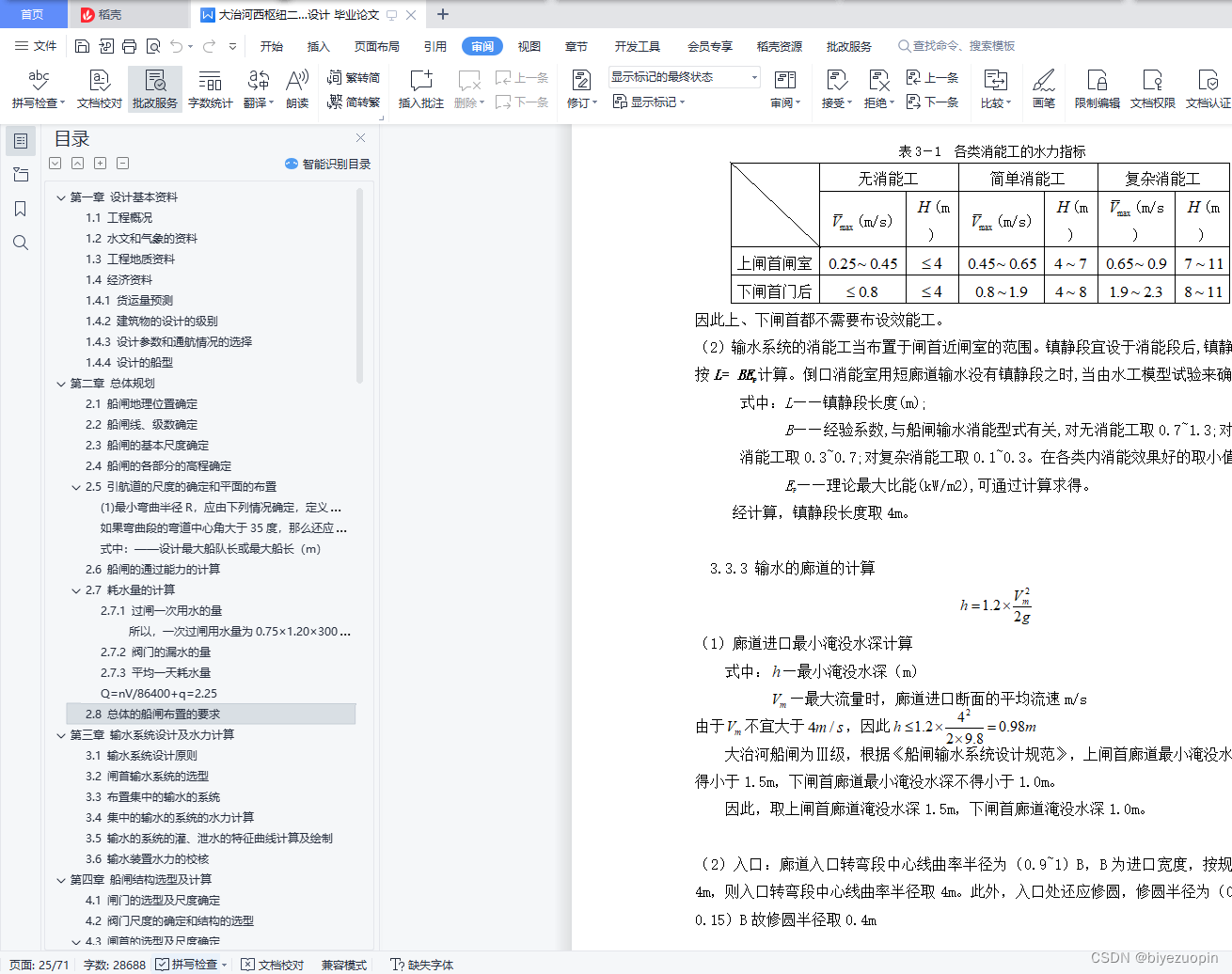

3.3 布置集中的输水的系统
3.3.1 选择输水的系统
按输水方式差别，集中输水系统分三种：直接用闸门来输水、带有廊道和组合系统。有廊道的分为槛下式及短廊道式。本文转载自http://www.biyezuopin.vip/onews.asp?id=10987上述二种输水型式组成组合式系统，包括以下内容：
(1) 短廊道输水廊道：无消能室、有消能室和槛下输水；
(2) 直接用闸门输水：三角闸门门缝、平面闸门门下和闸门上开小门输水；
(3) 组合式输水由上述某两种输水型式组成。
本设计的输水系统采用环形短廊道输水。

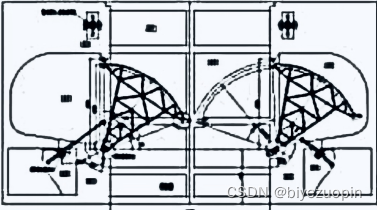

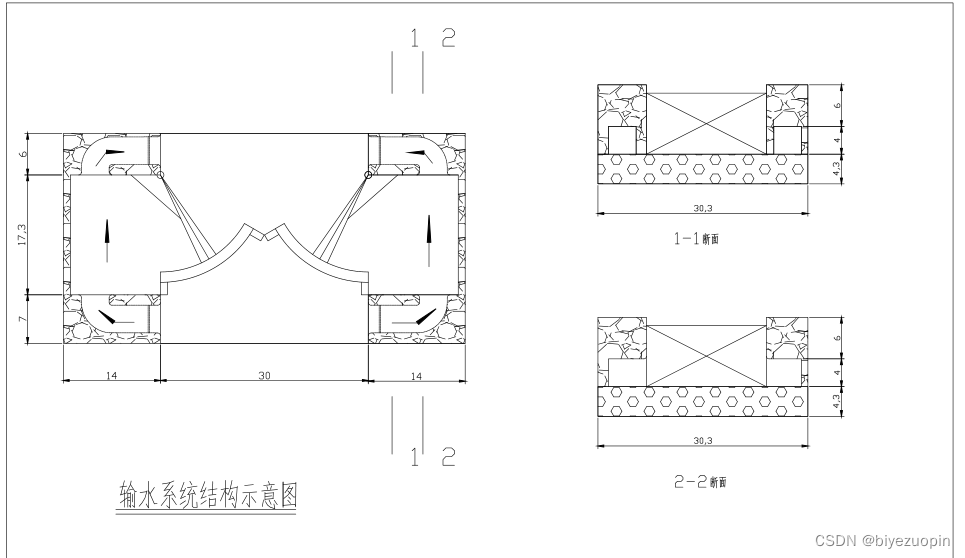

图3－1环形廊道闸首平面布置图
