目标

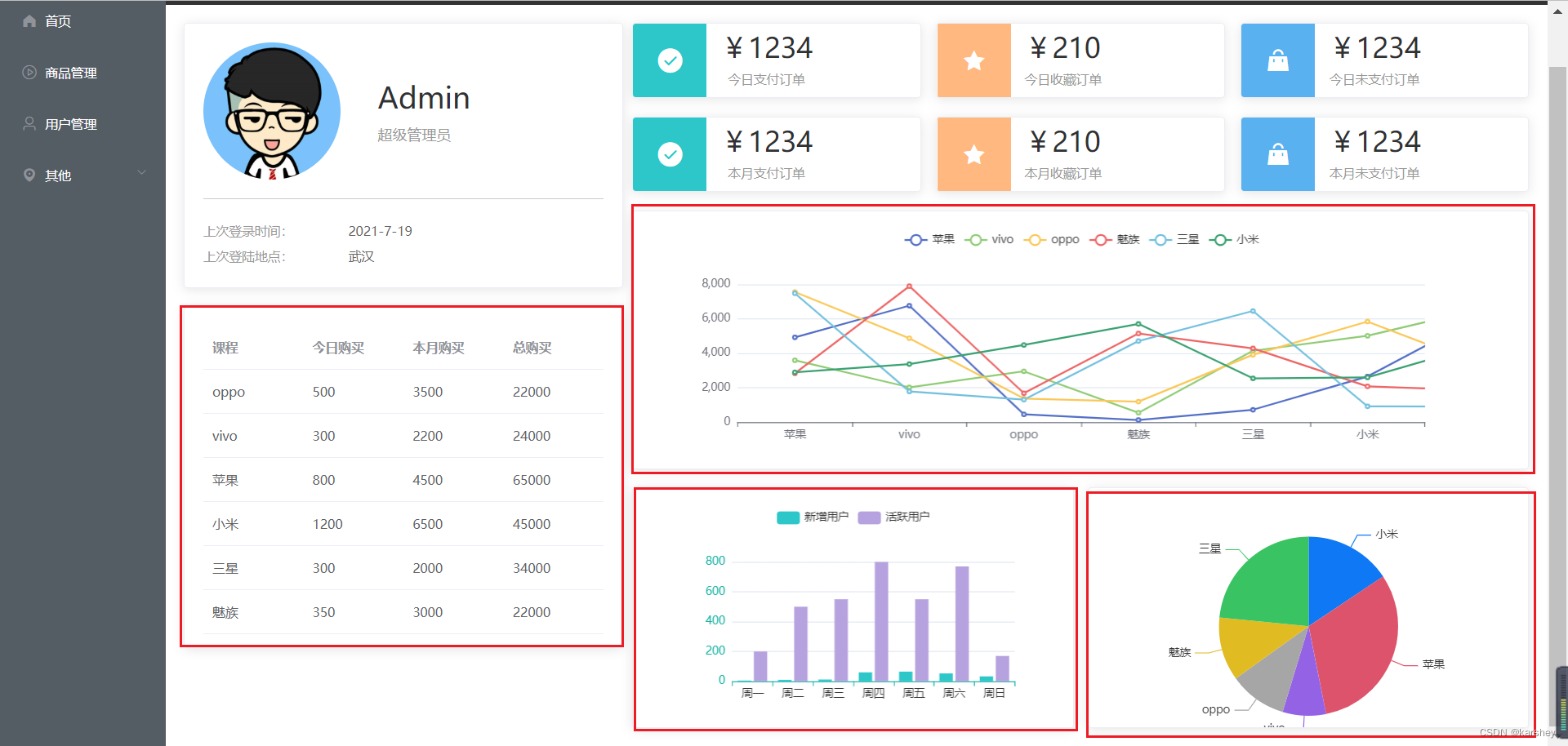

• 左边：把代码中写死的数据改成mock模拟的数据
• 右边三个图：折线图，柱状图，饼状图

代码

数据改写为动态

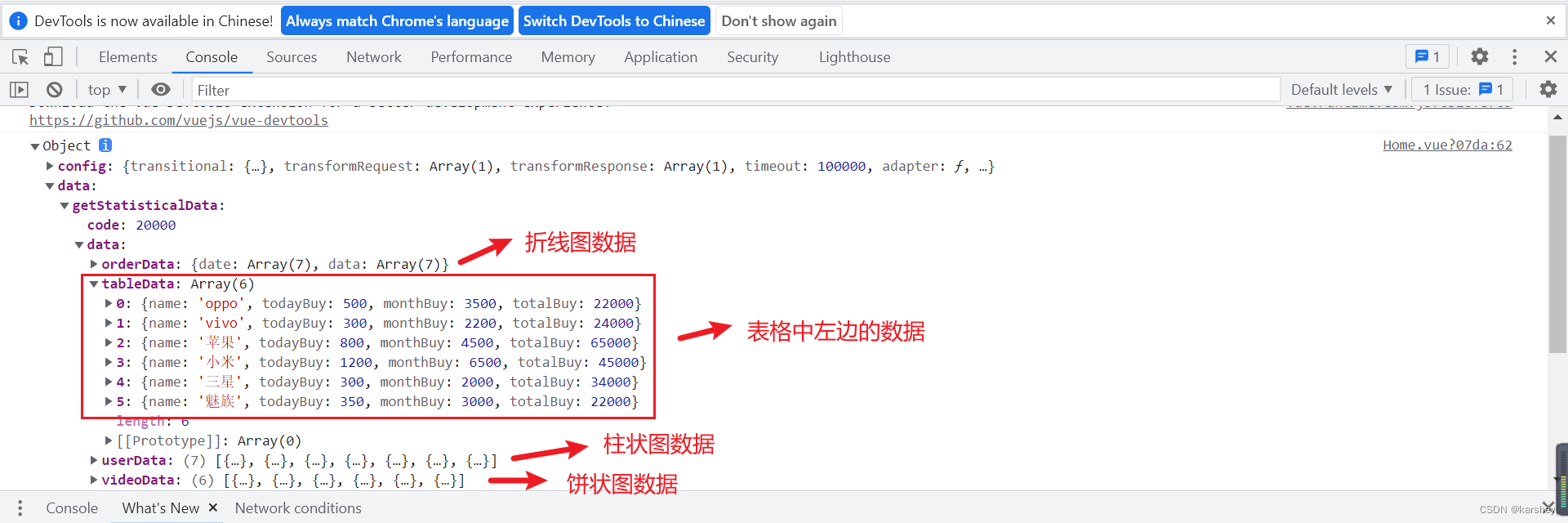

上一篇中我们在mockData中有一个tableData，就是它了！

export default {data() {return {TableData:[],TableLabel,CountData}},mounted(){getData().then((data)=>{console.log(data);this.TableData=data.data.getStatisticalData.data.tableData})}
}

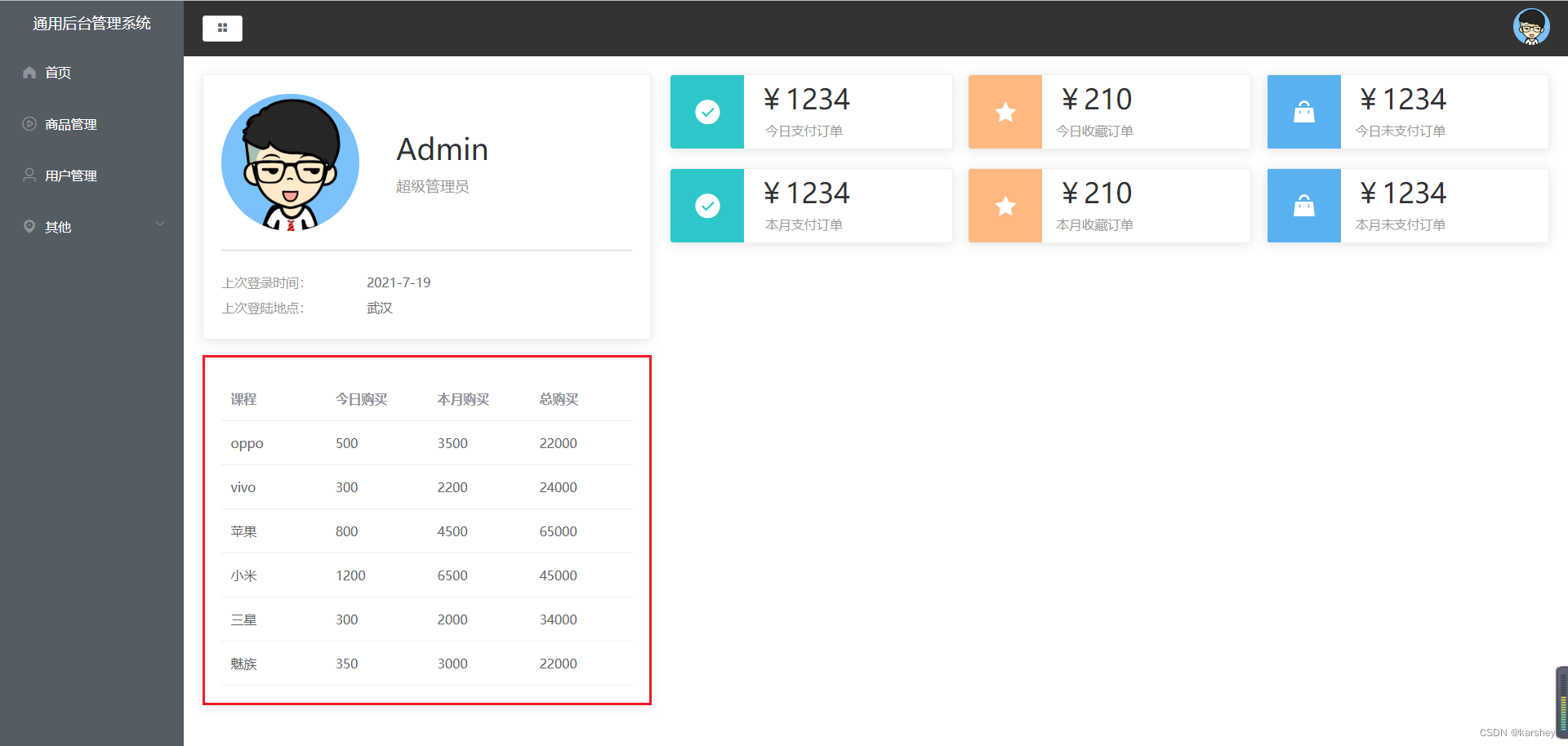

效果：

Echarts引入与html结构

文档：echarts文档

安装：

npm i echarts@5.1.2

引入：

import * as echarts from 'echarts'

html结构：

• 三个图标都是卡片，所以都在el-card里
• 用ref引入echarts图表，且里面一定要有height或width，否则不显示
• 注意向左的间距
• 柱状图和饼状图的横向排列：flex+space between

css：

.graph {display: flex;// 两个靠边justify-content: space-between;margin-top: 20px;.el-card {width: 49%;}
}

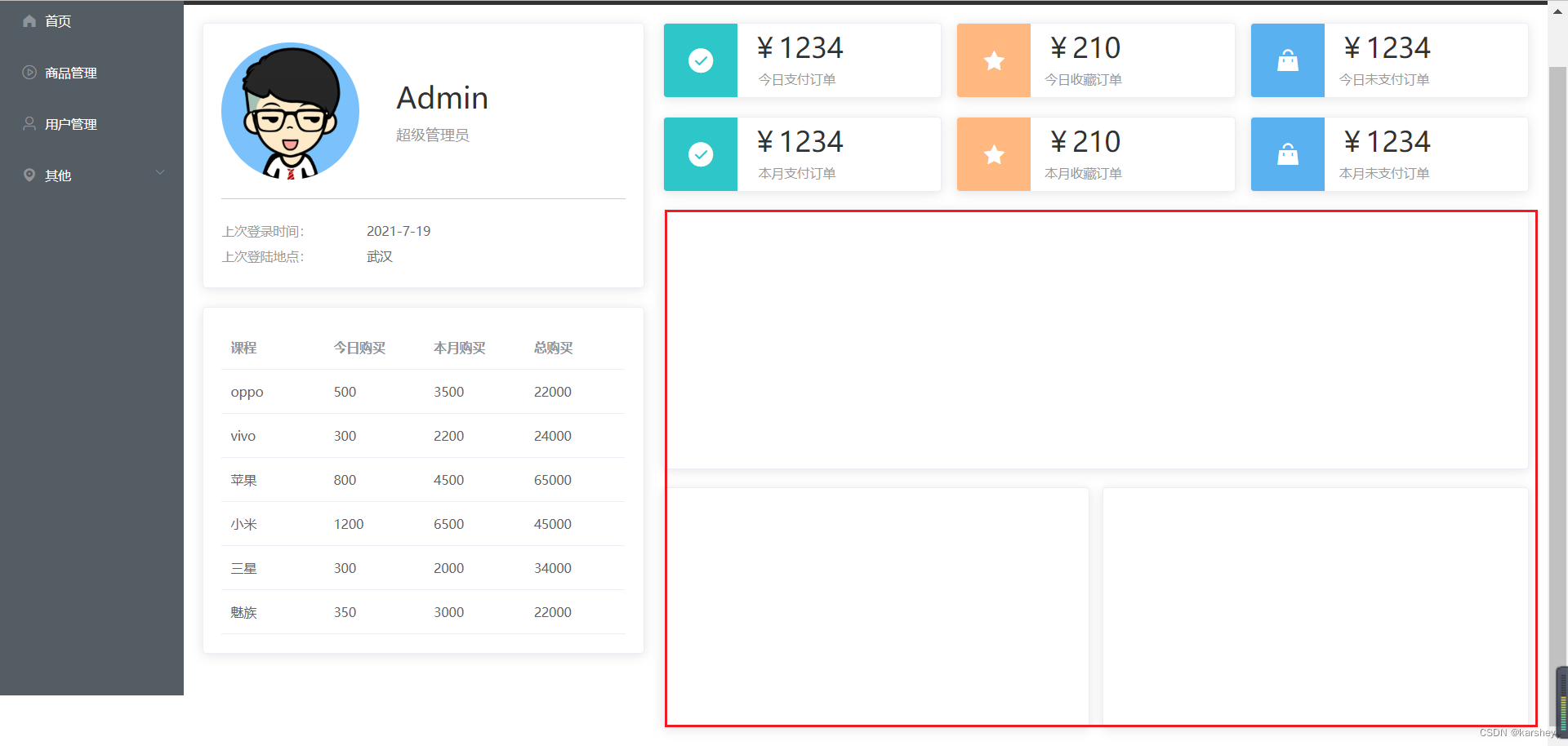

效果：就是这样~

折线图：orderData

文档中模板的代码如下：虽然模板的代码是柱状图，而我们这里要做的事折线图，但我们可以通过模板来了解配置与其对应的效果。

// 基于准备好的dom，初始化echarts实例
var myChart = echarts.init(document.getElementById('main'));// 指定图表的配置项和数据
var option = {title: {text: 'ECharts 入门示例'},tooltip: {},legend: {data: ['销量']},xAxis: {data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']},yAxis: {},series: [{name: '销量',type: 'bar',data: [5, 20, 36, 10, 10, 20]}]
};// 使用刚指定的配置项和数据显示图表。
myChart.setOption(option);

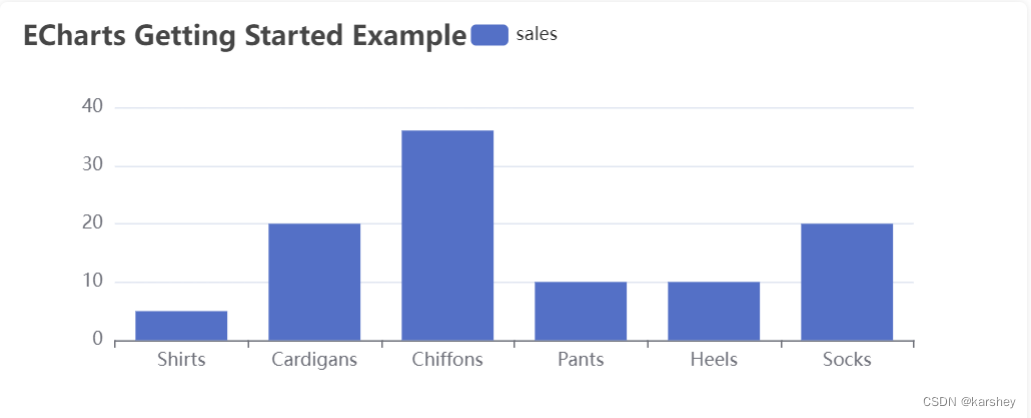

效果如下 ：

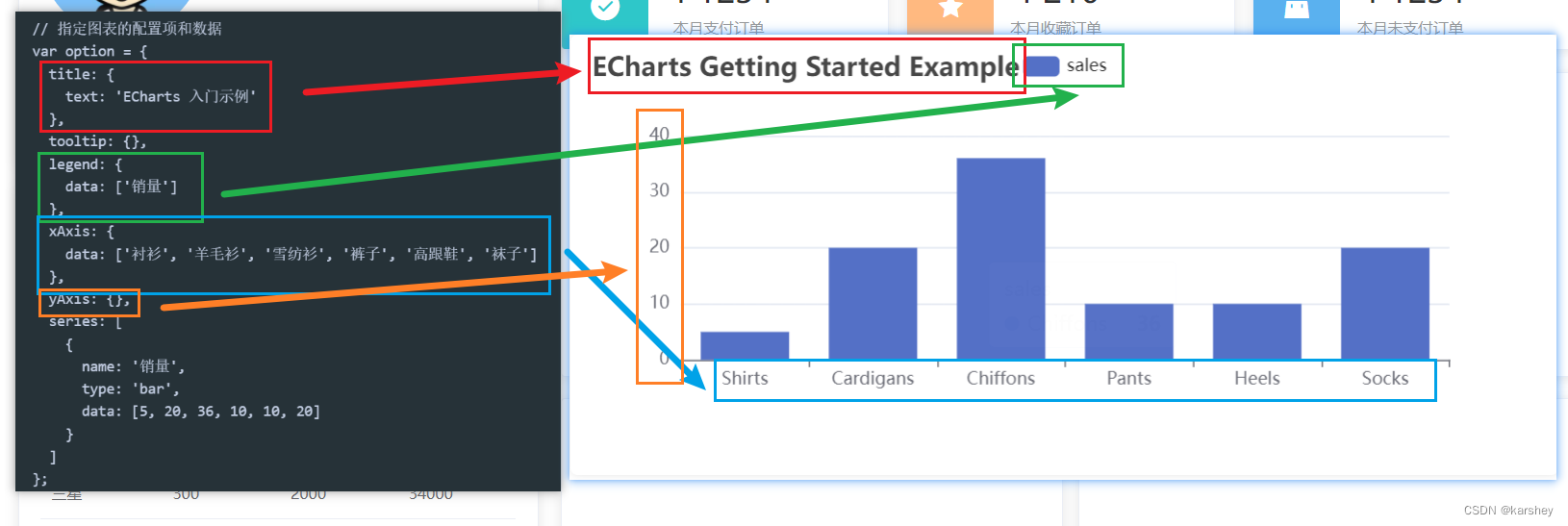

配置关系如下：具体可以看文档。

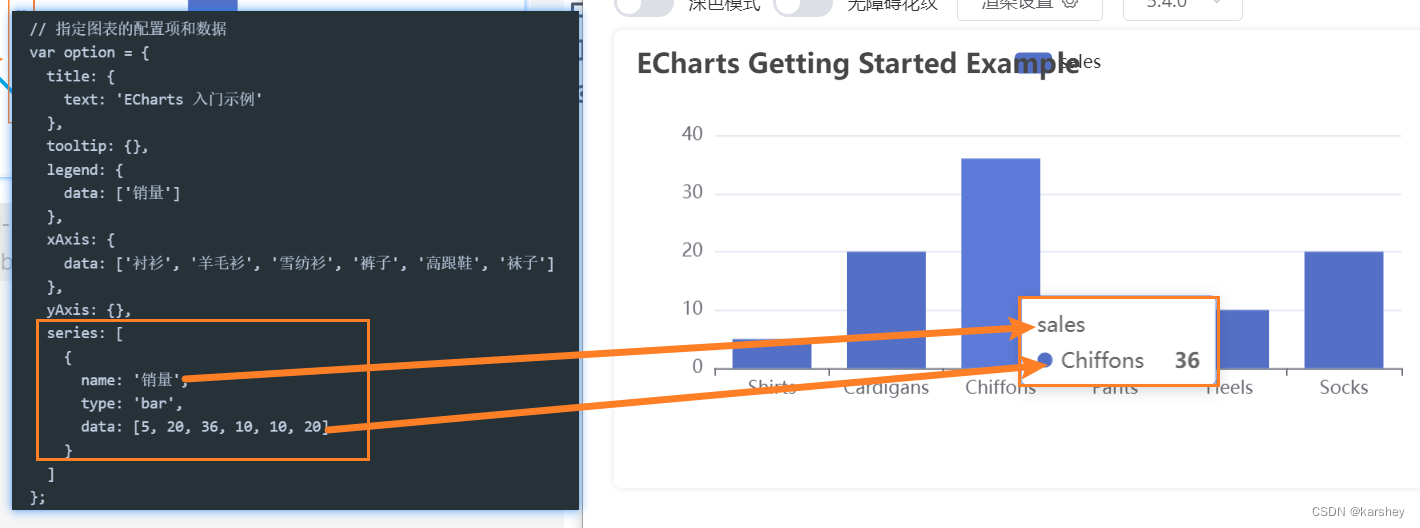

而series对应的是鼠标悬浮在柱上时的显示：

接下来写折线图。

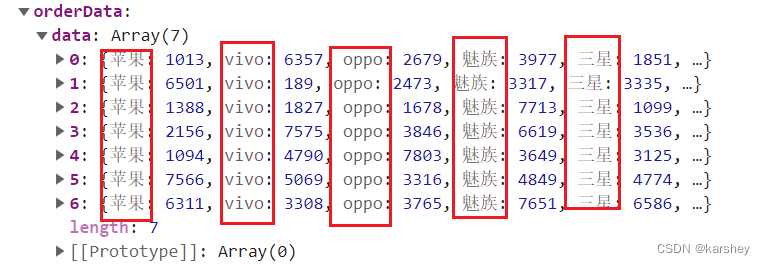

观察一下数据：红框内的是x轴，也就是xAxis，series.name，1013这样的每一个数据都是series.data。

已经配置好的属性：

const order = {legend: {// 图例文字颜色textStyle: {color: "#333",},},grid: {left: "20%",},// 提示框tooltip: {trigger: "axis",},xAxis: {type: "category", // 类目轴data: [],axisLine: {lineStyle: {color: "#17b3a3",},},axisLabel: {interval: 0,color: "#333",},},yAxis: [{type: "value",axisLine: {lineStyle: {color: "#17b3a3",},},},],color: ["#2ec7c9", "#b6a2de", "#5ab1ef", "#ffb980", "#d87a80", "#8d98b3"],series: [],
}export default order

我们这里必须配置（自己配置）的属性有：legend、xAxis、yAxis、series。

mounted() {getData().then((data) => {console.log(data);this.TableData = data.data.getStatisticalData.data.tableData// echarts图表// 折线图// 基于准备好的dom，初始化echarts实例const echarts1 = echarts.init(this.$refs.echarts1)var echarts1Option = {}// ES6解构语法var { orderData, userData, videoData } = data.data.getStatisticalData.data// 获取x轴:要求是一个对象const xAxis = Object.keys(orderData.data[0])const xAxisData = {data: xAxis}// 配置echarts1Option.legend = xAxisDataecharts1Option.xAxis = xAxisDataecharts1Option.yAxis = {}echarts1Option.series = []// 配置seriesxAxis.forEach(key => {echarts1Option.series.push({name: key,type: 'line',// key对应的orderData的所有值data: orderData.data.map(item => item[key])})})// 使用刚指定的配置项和数据显示图表。echarts1.setOption(echarts1Option);})
}

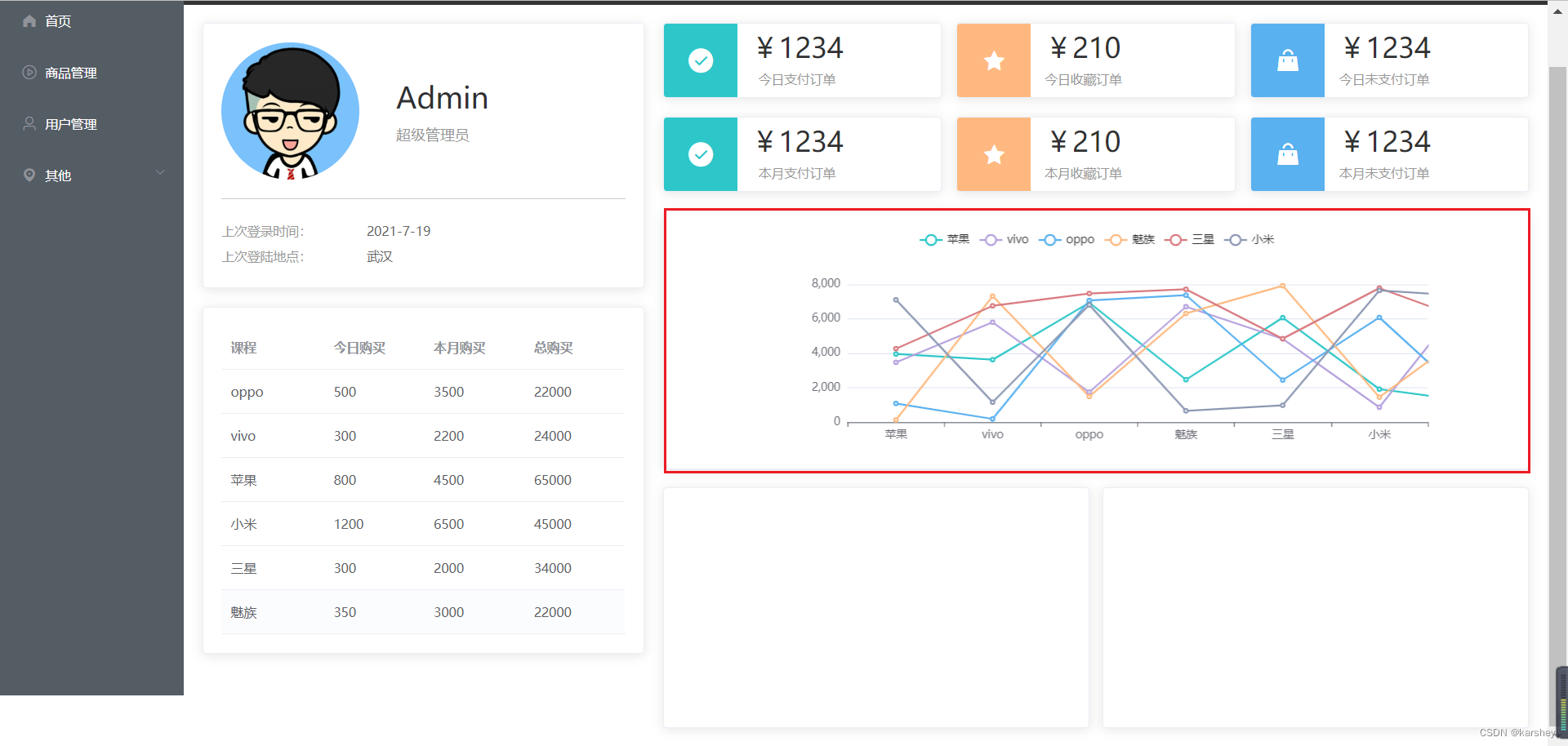

效果：

柱状图：userData

接下来的操作就很类似了。

基础代码：

// 柱状图
const echarts2 = echarts.init(this.$refs.echarts2)
var echarts2Option = user
echarts2.setOption(echarts2Option);

已经配置好的属性：

const user = {legend: {// 图例文字颜色textStyle: {color: "#333",},},grid: {left: "20%",},// 提示框tooltip: {trigger: "axis",},xAxis: {type: "category", // 类目轴data: [],axisLine: {lineStyle: {color: "#17b3a3",},},axisLabel: {interval: 0,color: "#333",},},yAxis: [{type: "value",axisLine: {lineStyle: {color: "#17b3a3",},},},],color: ["#2ec7c9", "#b6a2de"],series: [],
}export default user

user缺什么，我们这里就配置什么：xAxis.data、series.

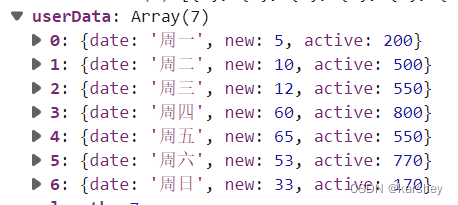

显然xAxis.data是date的value：series会有两个，分别是new和active。

// 柱状图
const echarts2 = echarts.init(this.$refs.echarts2)
var echarts2Option = user// 配置
echarts2Option.xAxis.data = userData.map(item => item.date)
echarts2Option.series = [{name: '新增用户',data: userData.map(item => item.new),// 类型:bar是柱状图 type:'bar'},{name: '活跃用户',data: userData.map(item => item.active),type:'bar'}
]echarts2.setOption(echarts2Option);

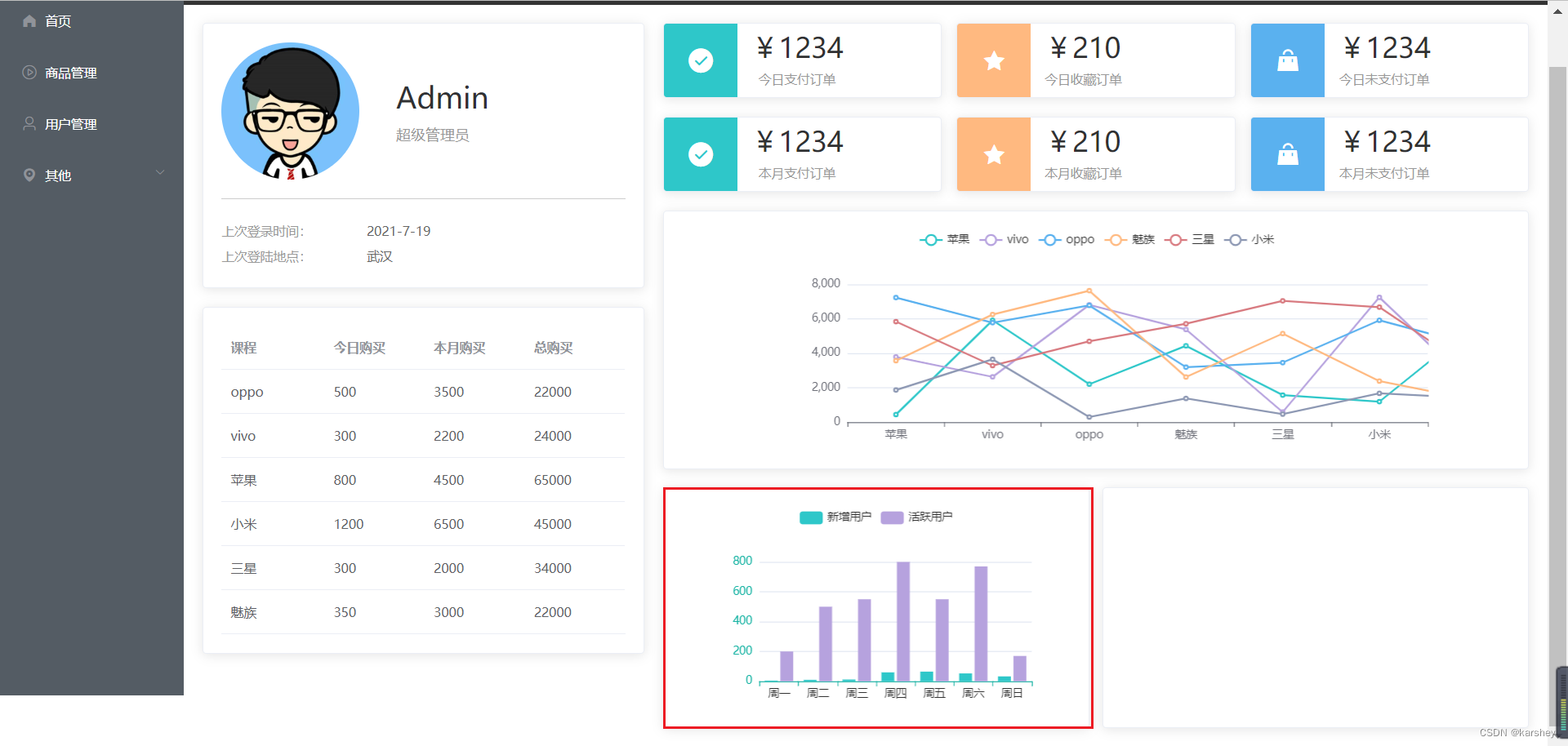

效果：

饼状图：videoData

配置：

const video = {tooltip: {trigger: "item",},color: ["#0f78f4","#dd536b","#9462e5","#a6a6a6","#e1bb22","#39c362","#3ed1cf",],series: [],
}export default video

我们只需要自己配series。

// 饼状图
const echarts3 = echarts.init(this.$refs.echarts3)
var echarts3Option = video
echarts3Option.series = {data: videoData,type: 'pie'
}
echarts3.setOption(echarts3Option);

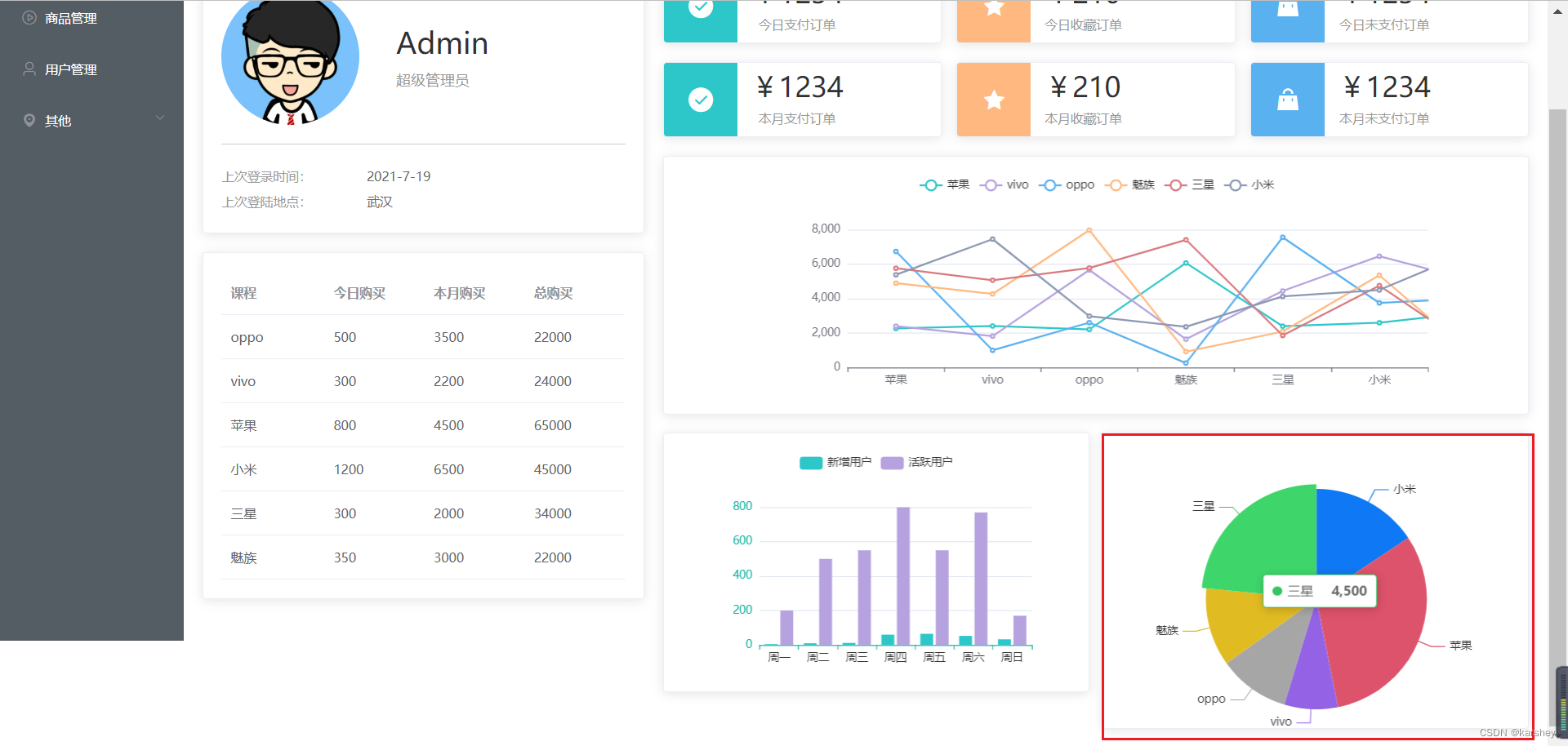

效果：

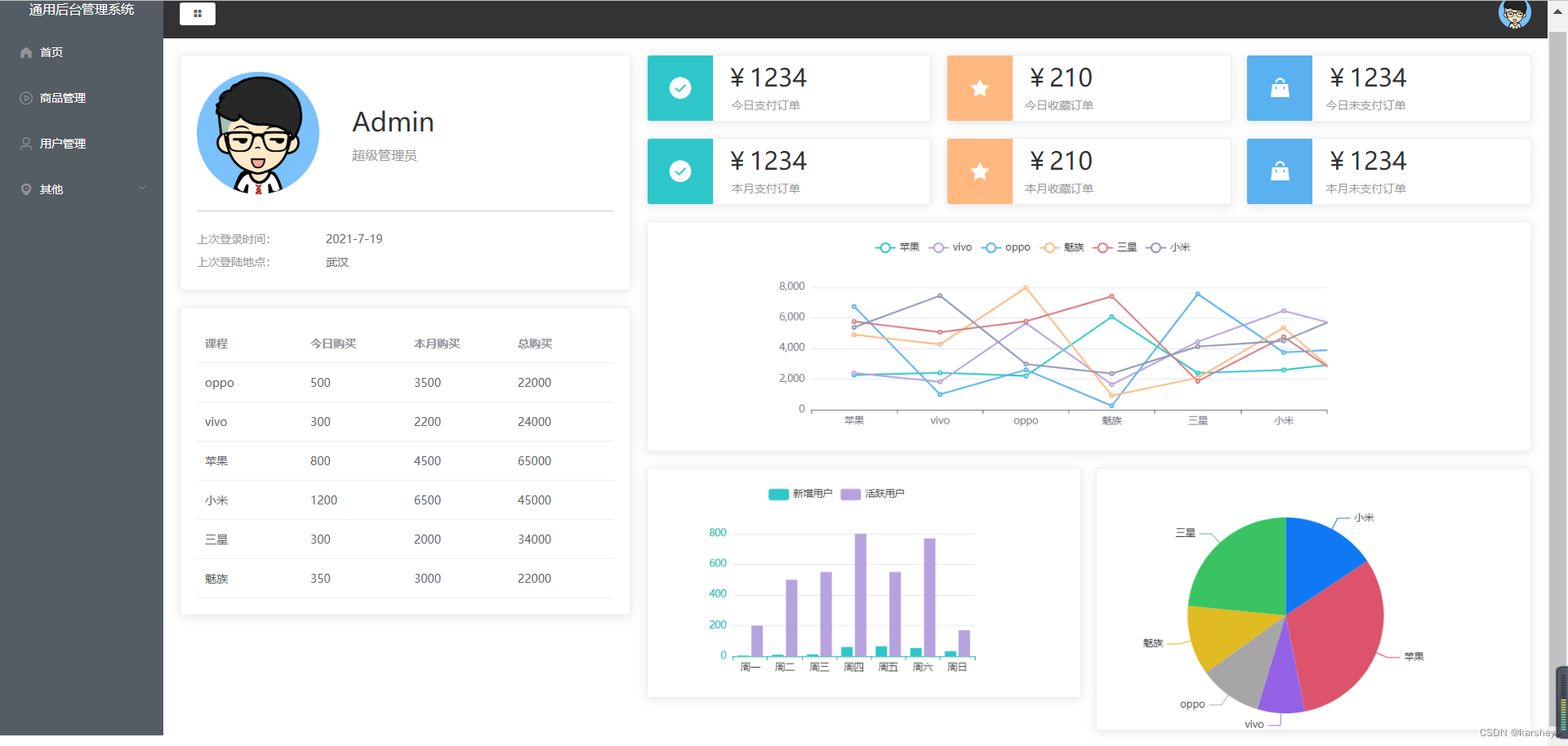

总效果

总代码:Home.vue

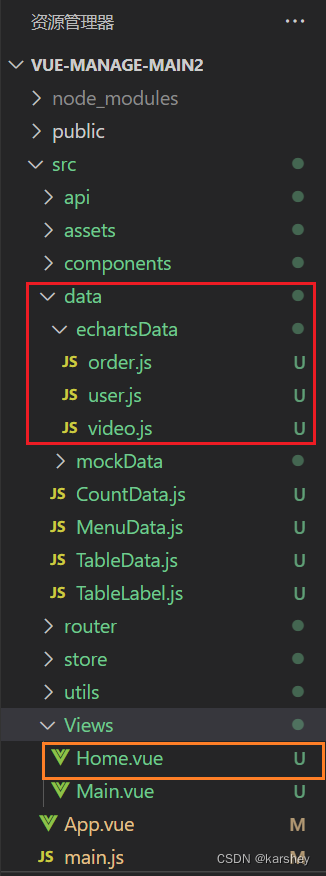

本篇新建的文件和文件夹如红框所示，代码已放在文中。
有更改的问价如橙框所示，代码如下。
