基于Android 11 aosp 源码分析。

目录

理解

AudioManager.java， 提供了注册外部策略的接口：

注入的mAudioPolicy包含了什么信息：

外部策略如何被系统触发:

音量控制

 焦点请求

设备选择

理解

针对与Car，  Android 将音频策略部分，通过提供外部（app 层）注入的方式，放在更加灵活的 app java层来实现。

        以前的android基本为了手机设计，输出设备相对较少也不会给应用来控制，应用只是给一个stream类型，由AudioPolicy在底层根据你的stream类型偷偷地给你选一个设备，现在android要用于车机，发现这些音频设备变多了，手机上的那一套做很难满足需求，为了即保留对原来手机的逻辑支持，有可在车机上自定义更高级的策略玩法，于是想了个办法，把所有设备对应什么用途这些定义不再是直接写在AudioPolicy里面了，而是可以通过函数的方式注入进来，这样这些设备用途的定义，都可以放在更加灵活的app层面来做，并且不光是设备的usage定义，还有音量控制，音频焦点请求等这些逻辑一样，都可以先把回调注入 进来。

如此，对于手机上的场景，可以使用默认的策略，对于汽车，只需要再添加一个app，把新的策略注册进去即可覆盖替换原先的策略。 这个支持app层注册音频规则和控制回调的策略，即动态策略，它包括了 设备选择（mix规则）、音量控制（分频分区域控制音量）、音频焦点申请这三个策略。


AudioManager.java， 提供了注册外部策略的接口：

@TestApi @SystemApi @RequiresPermission(android.Manifest.permission.MODIFY_AUDIO_ROUTING) public int registerAudioPolicy(@NonNull AudioPolicy policy) {

return registerAudioPolicyStatic(policy);

}

 有了这个接口，mix规则就可以放在 app 层实现，通过这个方法注入进去。当然，不是所有app都能随意注册，需要systemapp , 需要MODIFY_AUDIO_ROUTING权限

默认不注册动态策略，也就是传统的手机设备，如果在车机，只需要 加入这么一个系统app，在app层实现动态策略然后注入，底层即可适配。

注入的mAudioPolicy包含了什么信息：

  注入这里的AudioPolicy.java 它和 底层AudioPolicyServer里面的AudioPolicy没什么关系，仅仅是用来包含这个动态策略的一个类而已。AudioManager.java作为java层对外提供的api，大部分时候也只是一个空壳，内部还是通过调用AudioServer.java ，而AudioServer.java再调用音频系统总功能AudioSystem.cpp 在java层的接口AudioSystem.java
AudioServer


 AudioService.java::public String registerAudioPolicy(AudioPolicyConfig policyConfig, IAudioPolicyCallback pcb,boolean hasFocusListener, boolean isFocusPolicy, boolean isTestFocusPolicy,boolean isVolumeController, IMediaProjection projection) {...if (isFocusPolicy) {// 1.0 焦点控制的回调，...mMediaFocusControl.setFocusPolicy(mPolicyCallback,     mIsTestFocusPolicy);}if (mIsVolumeController) {// 2.0 音量控制的回调setExtVolumeController(mPolicyCallback);}// 3.0 mix规则connectMixes(){....AudioSystem.registerPolicyMixes(mMixes, true);}}

外部策略如何被系统触发:

音量控制

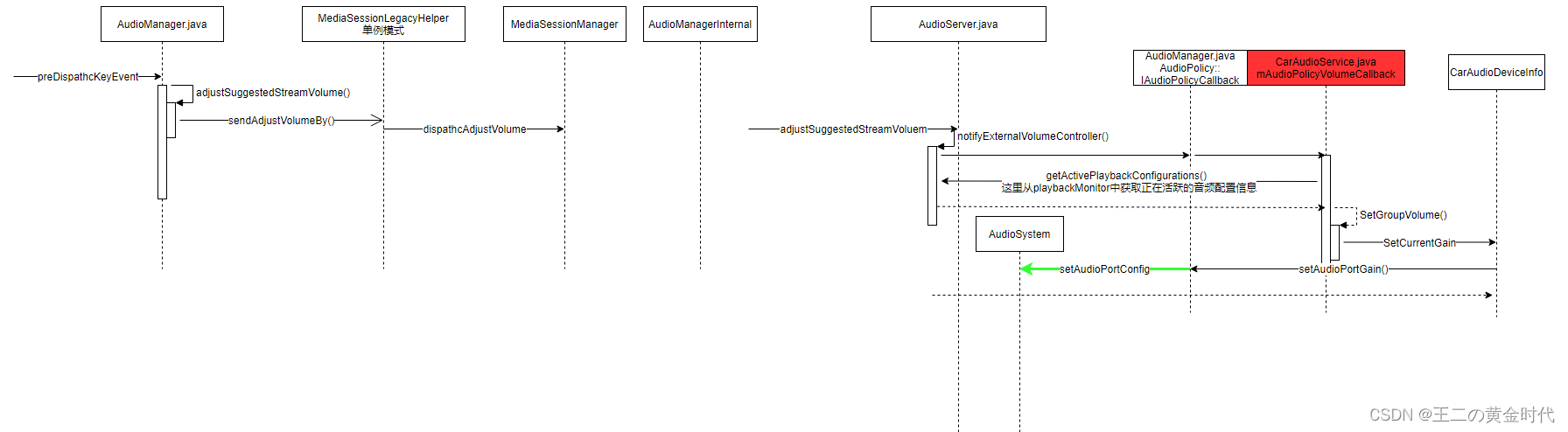

按音量+-键，系统会触发AudioServer.java的 adjustSuggestedStreamVolume(),如果注册了外部音量控制器，就直接由外部控制器处理音量事件。在AudioServer.java中，通过notifyExternalVolumeController（） 全部交给外部策略来控制，处理完即返回

 焦点请求

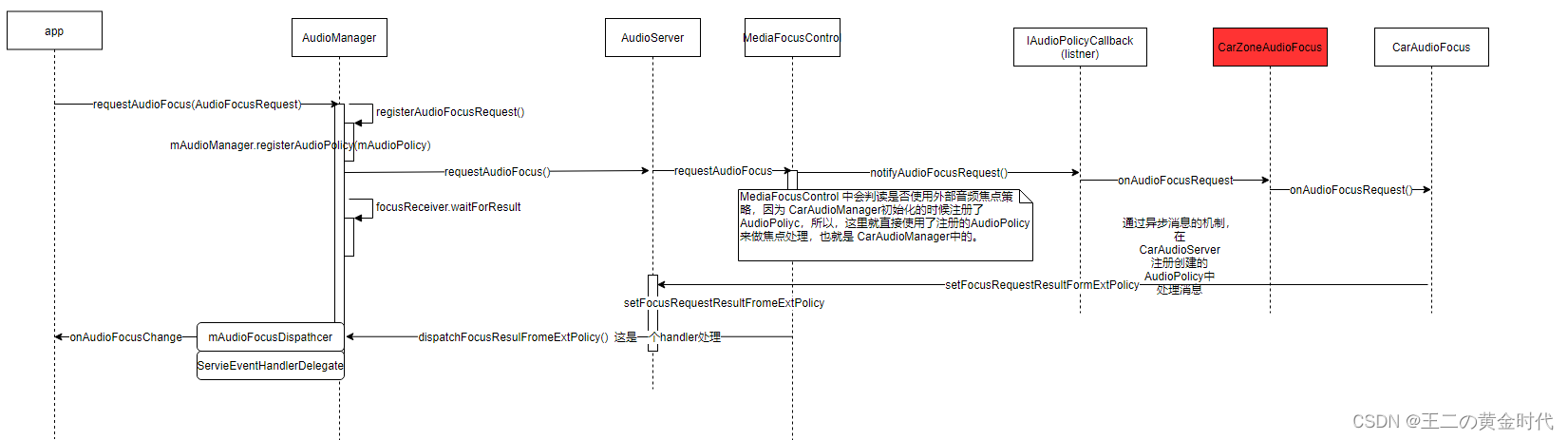

  app通过AudioManager.java接口请求获取焦点 requestAudioFocus(), 如果注入了外部焦点策略，就通知外部策略模块处理焦点请求。

   在MediaFocusControl.java中，通过notifyExtFocusPolicyFocusRequest_syncAf()交给外部策略处理，外部处理完策略，可以通过 AudioManager.java::setFocusRequestResult()

  ( ->AudioServer.java::setFocusRequestResultFromExtPolicy()->MediaFocusControl.java::setFocusRequestResultFromExtPolicy() )

  将结果设置回来，由AudioManager 把结果发给引用层通知app其焦点发送变化，如果是有framework强制duck的，AudioMnager在发送结果的同时还会让MediFocusControl执行duck操作，外部策略只需要处理焦点策略逻辑。

设备选择

        则是AudioSystem.registerPolicyMixes() 直接注册到AudioPolicy中的，用于设备选择的规则。
