本篇文章模拟一下，如何将veth pair链接的网络可以访问本局域网的其他宿主机。

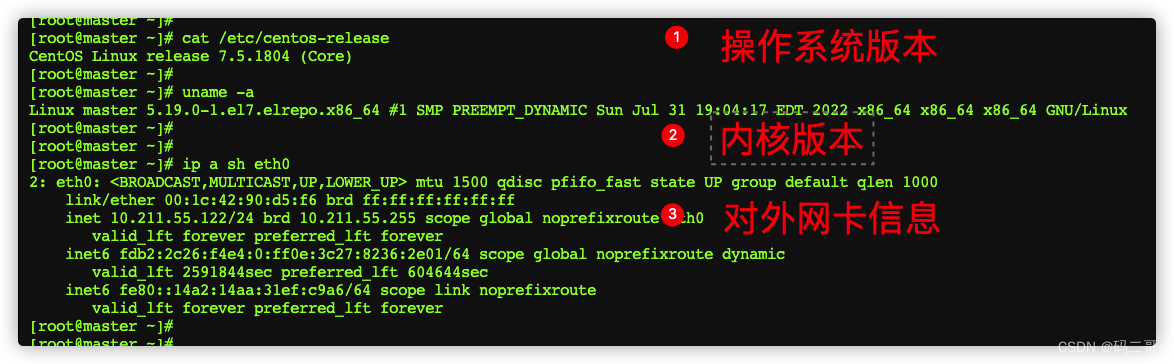

1、测试环境介绍

一台centos虚拟机

# 查看操作系统版本
cat /etc/centos-release
# 内核版本
uname -a
uname -r
# 查看网卡信息
ip a s eth0

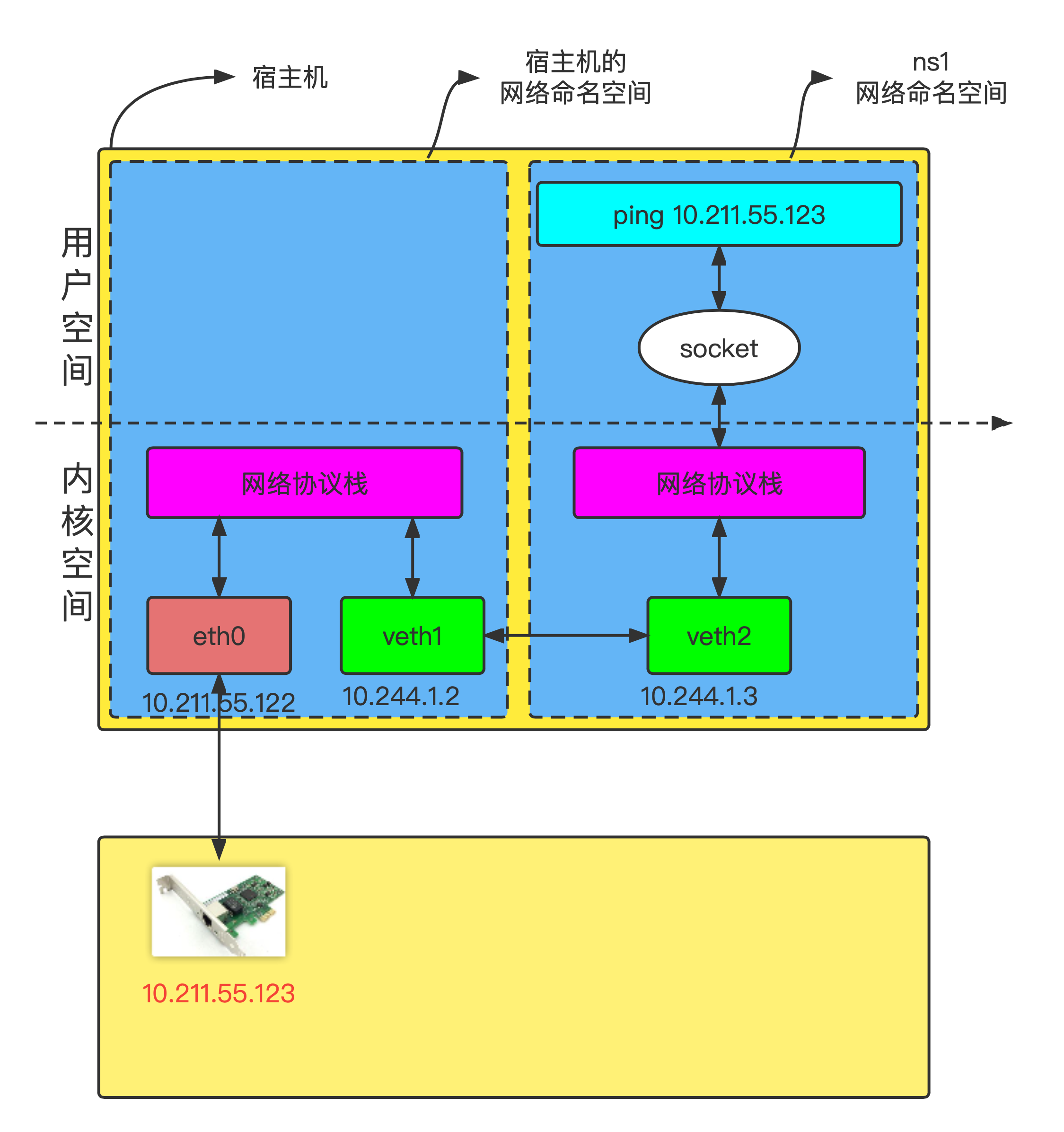

2、网络拓扑

3、操作实战

3.1、创建命令

ip netns add ns1ip link add veth1 type veth peer name veth2ip link set veth2 netns ns1ip addr add 10.244.1.2/24 dev veth1
ip link set veth1 upip netns exec ns1 ip addr add 10.244.1.3/24 dev veth2
ip netns exec ns1 ip link set veth2 upip netns exec ns1 route add default gw 10.244.1.2echo 1 > /proc/sys/net/ipv4/ip_forward

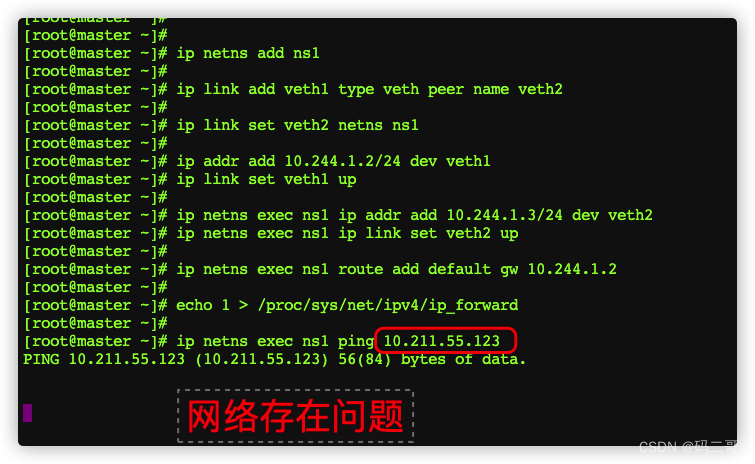

3.2、在ns1里发起请求命令

ip netns exec ns1 ping 10.211.55.123

4、原因分析

4.1、分别对veth1,eth0进行抓包分析

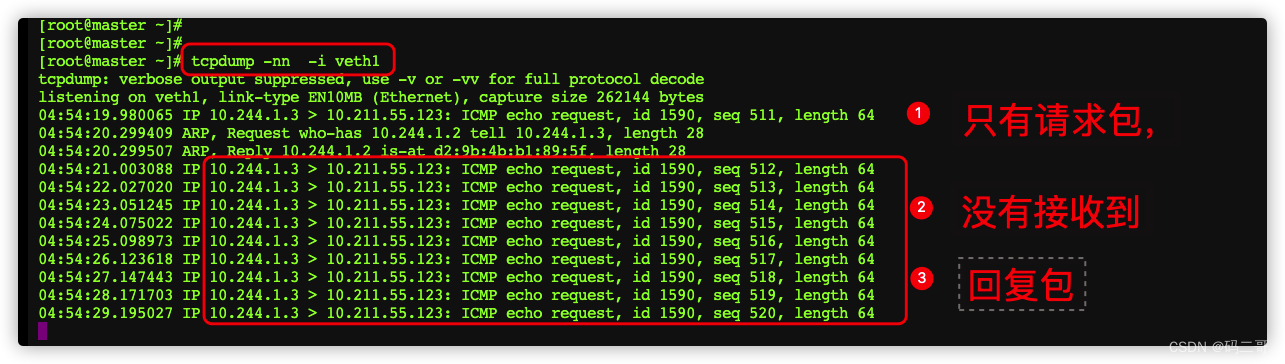

4.1.1、对veth1进行抓包

tcpdump -nn -i veth1

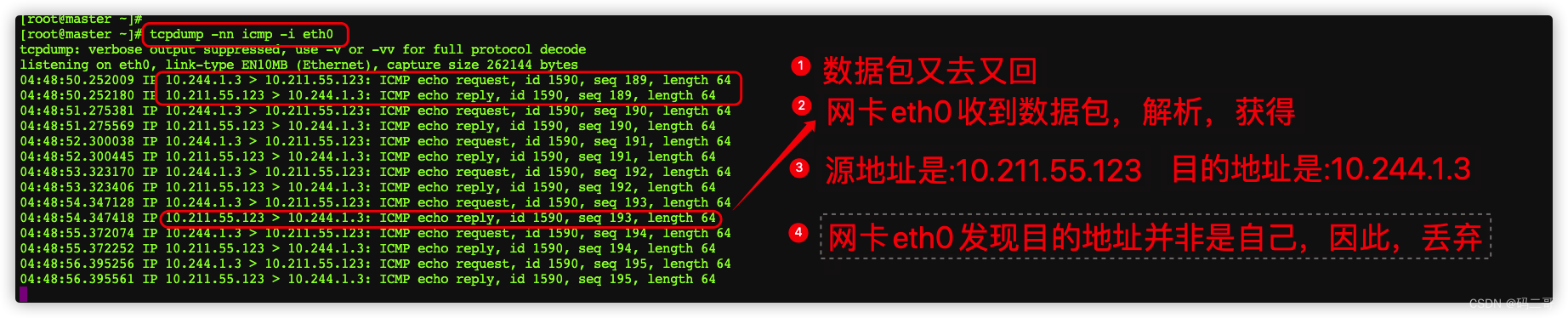

4.1.2、接下来，对eth0进行抓包分析:

tcpdump -nn icmp -i eth0

也就是说，在ns1里可以直接ping到同网段的其他宿主机，并且

本宿主机也接收到了10.211.55.123宿主机的反馈

本宿主机收到数据包后，发现数据包的目的地址，并非是eth0网卡，因此丢弃了。

所以，veth1没有收到反馈的数据包。

4.2、为什么本宿主机10.211.55.122上能够收到宿主机10.211.55.123节点反馈的数据包呢？

你想想，我们并没有在宿主机10.211.55.122上为ns1的网络10.244.1.0/24设置路由

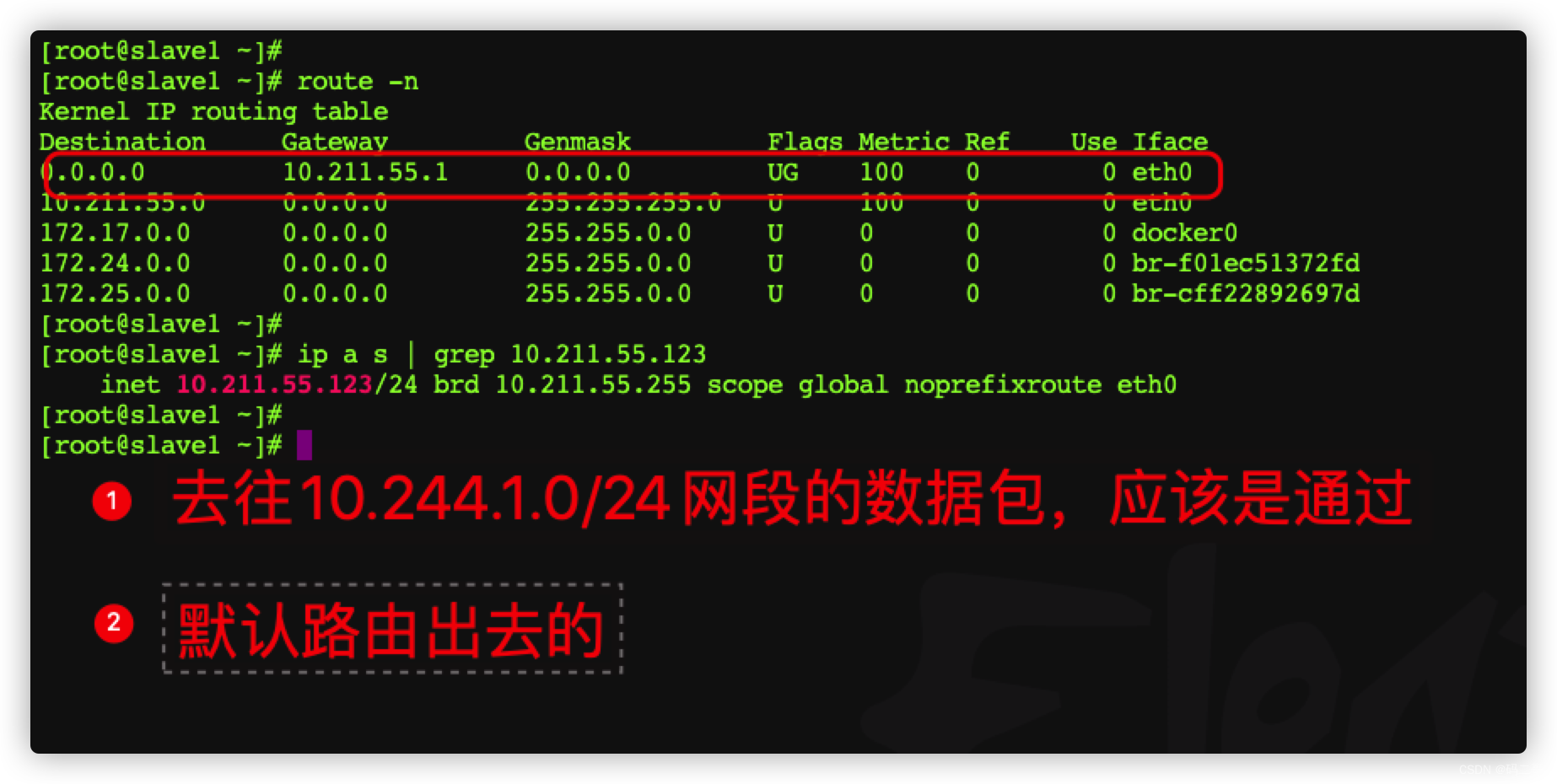

这样吧，可以先查看一下10.211.55.123节点上的路由情况

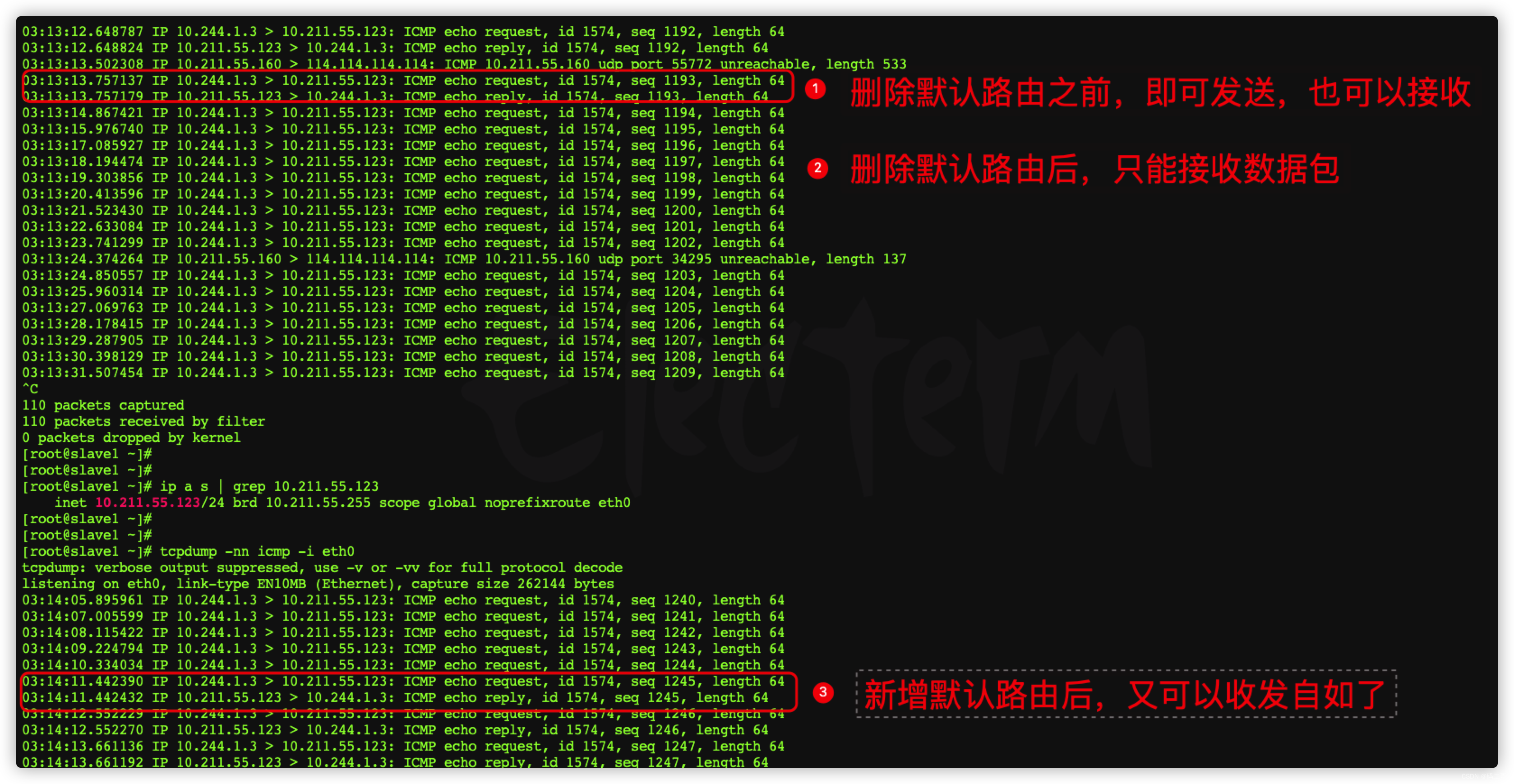

做个测试：删除10.211.55.123节点上的默认路由

4.3、那么，接下来的问题就是，从节点10.211.55.123上通过默认路由出来的数据包，它怎么知道就去了10.211.55.122节点上呢？

其实，是由"路由环路"现象

即，数据包在网络中来回转发，形成在路由器间踢皮球现象，而无法到达最终用户。

也就是说，从10.211.55.123节点的默认路由发送的数据包，会在整个链路上，来回试探，

肯定能转发到10.211.55.122节点上去。

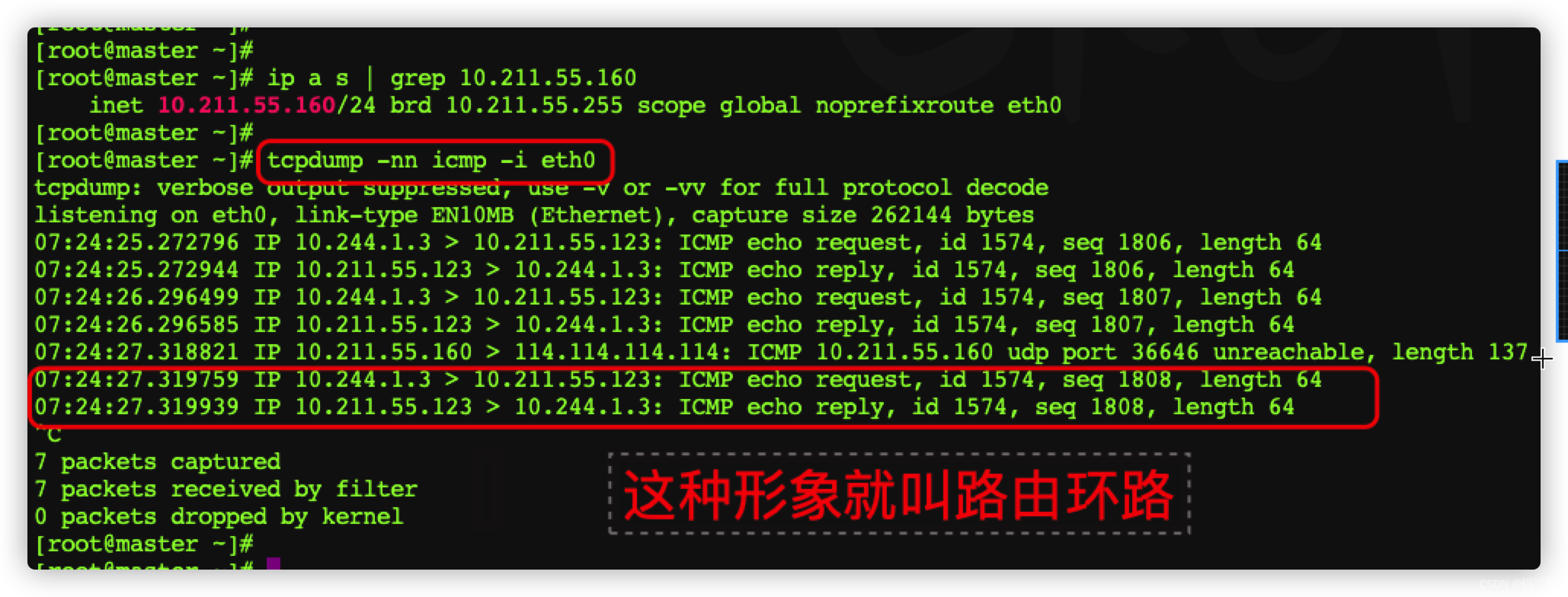

我也在第3台测试机10.211.55.160上，也抓取到了10.211.55.123上发出去的数据包，如下图：

可参考下面的文章
关于路由概念的理解：直连路由，非直连路由，静态路由，动态路由，默认路由，路由环路

4.4、为什么10.211.55.122节点收到10.211.55.123反馈的数据包后，丢弃了呢？

上面我们解决的问题是，为什么122节点能够收到123节点反馈的数据包，

那么，现在要解决的问题是，122节点收到数据包后，为什么丢弃了

在122节点上，分别对veth1，以及eth0网卡抓取数据包分析

4.4.1、先查看一下，目标网卡MAC地址

接下来，主要分析一下MAC地址情况，因此，我们先查询一下，
方便对比：

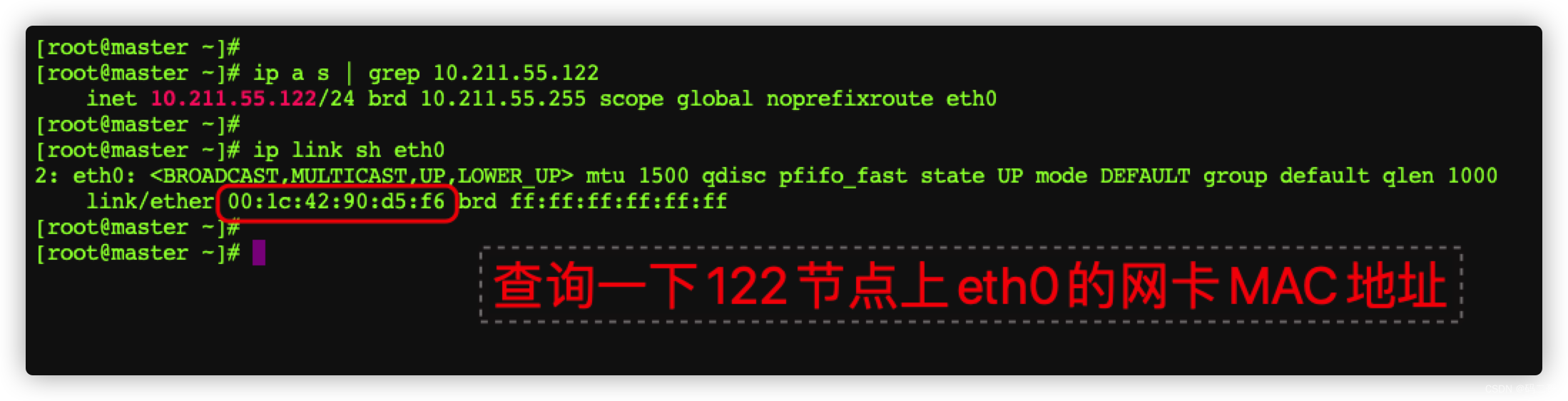

122节点上eth0的MAC地址

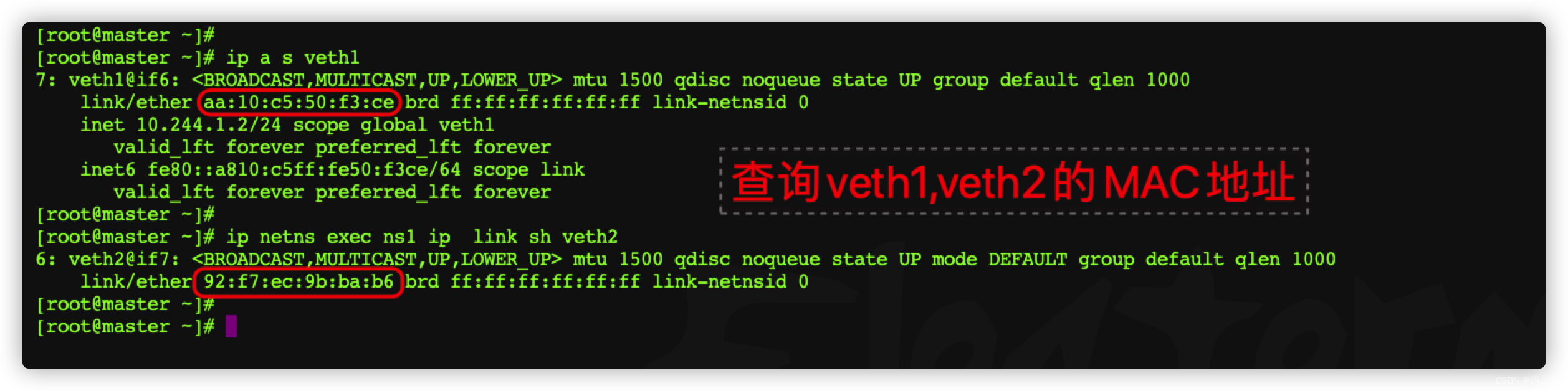

122节点上veth1,veth2的MAC地址

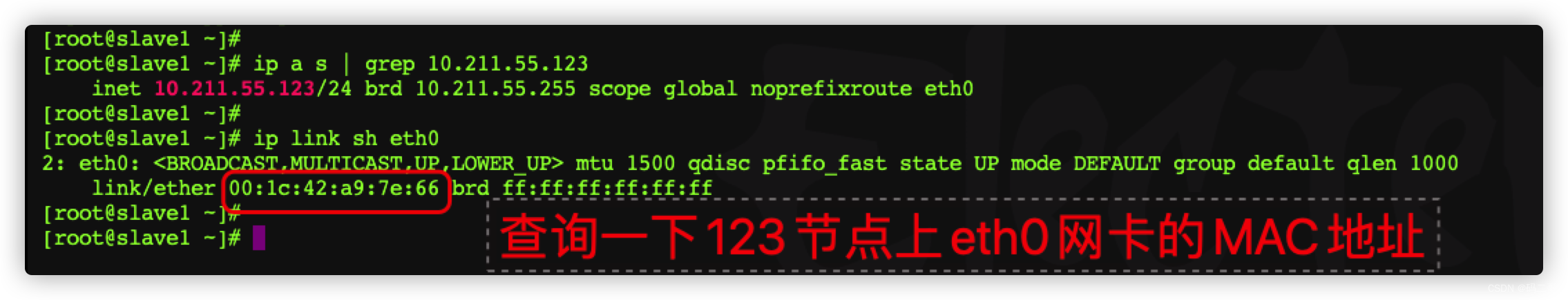

123节点上eth0的MAC地址

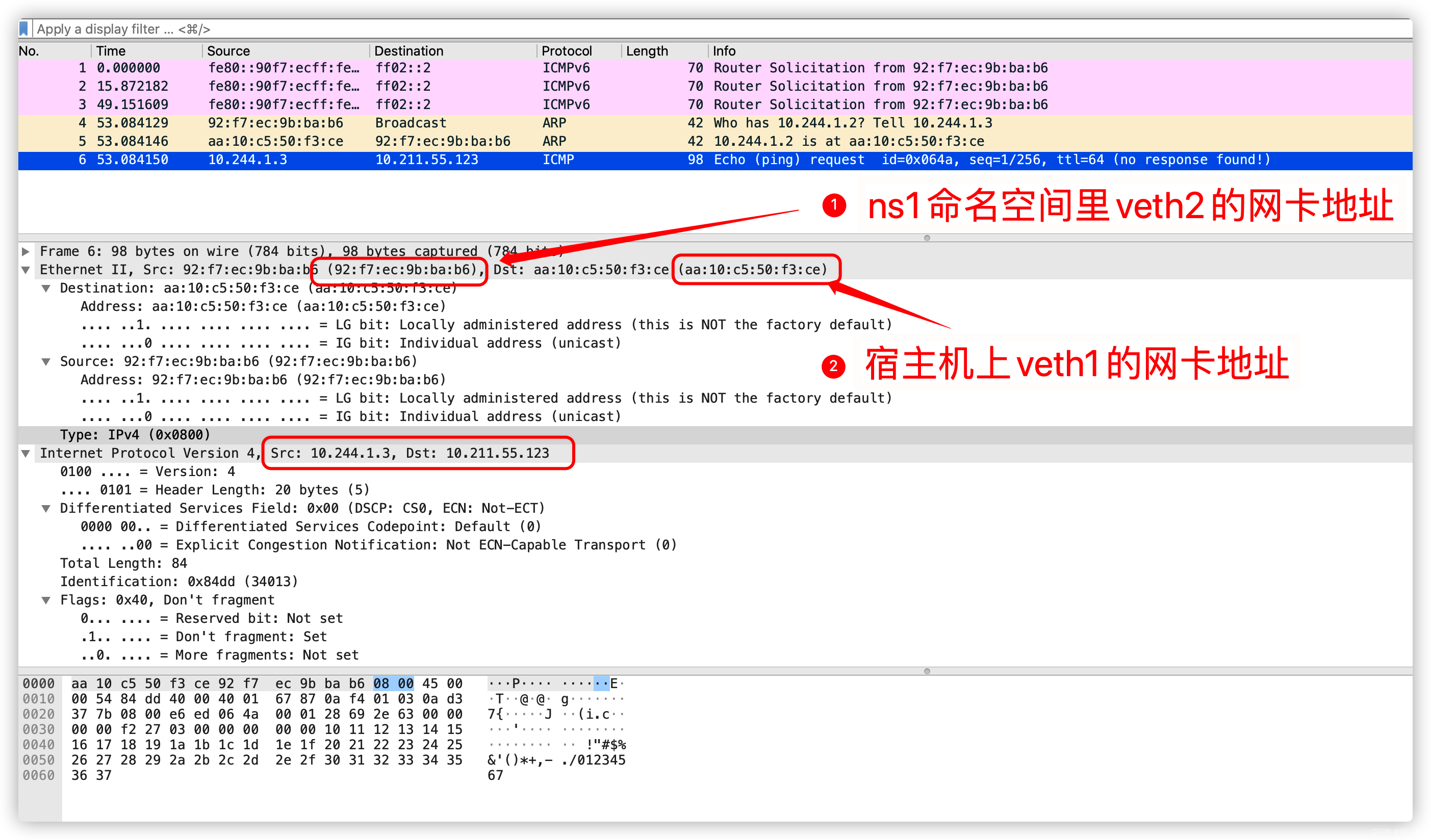

4.4.2、对veth1抓取数据包

tcpdump -nn -i veth1 -w icmp-veth1.pcap

从上面的图中，可以看出来，只有发送出去的数据包，没有接收到回来的数据包

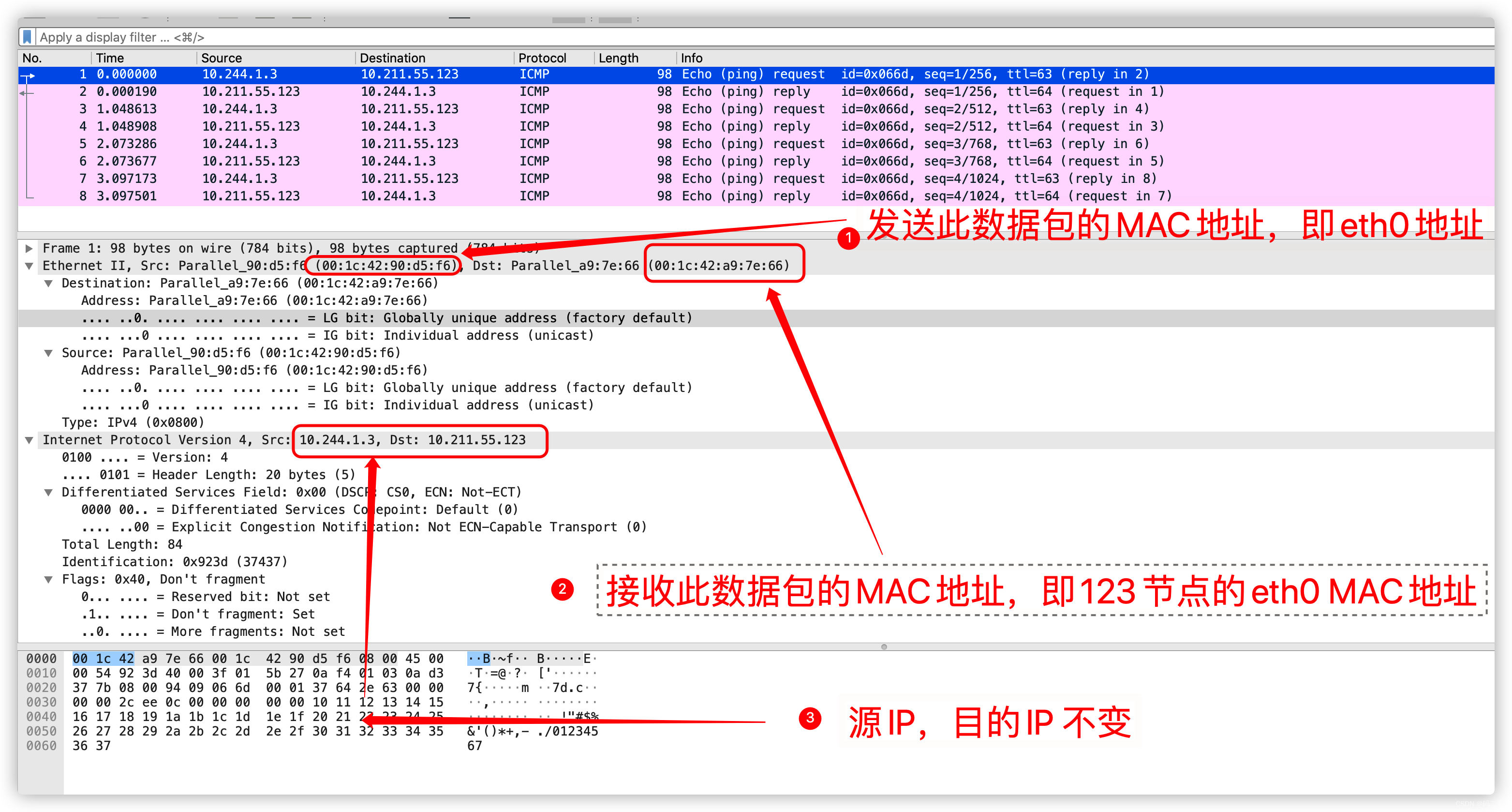

4.4.3、对eth0抓取数据包

tcpdump -nn icmp -i eth0 -w icmp-eth0.pcap

数据包从veth1网卡出来后，

经过路由判断，去往10.211.55.123节点的数据包，

需要通过eth0网卡发送出去，因此，将数据包转发给了eth0网卡

分析一下，从eth0发送数去的数据包

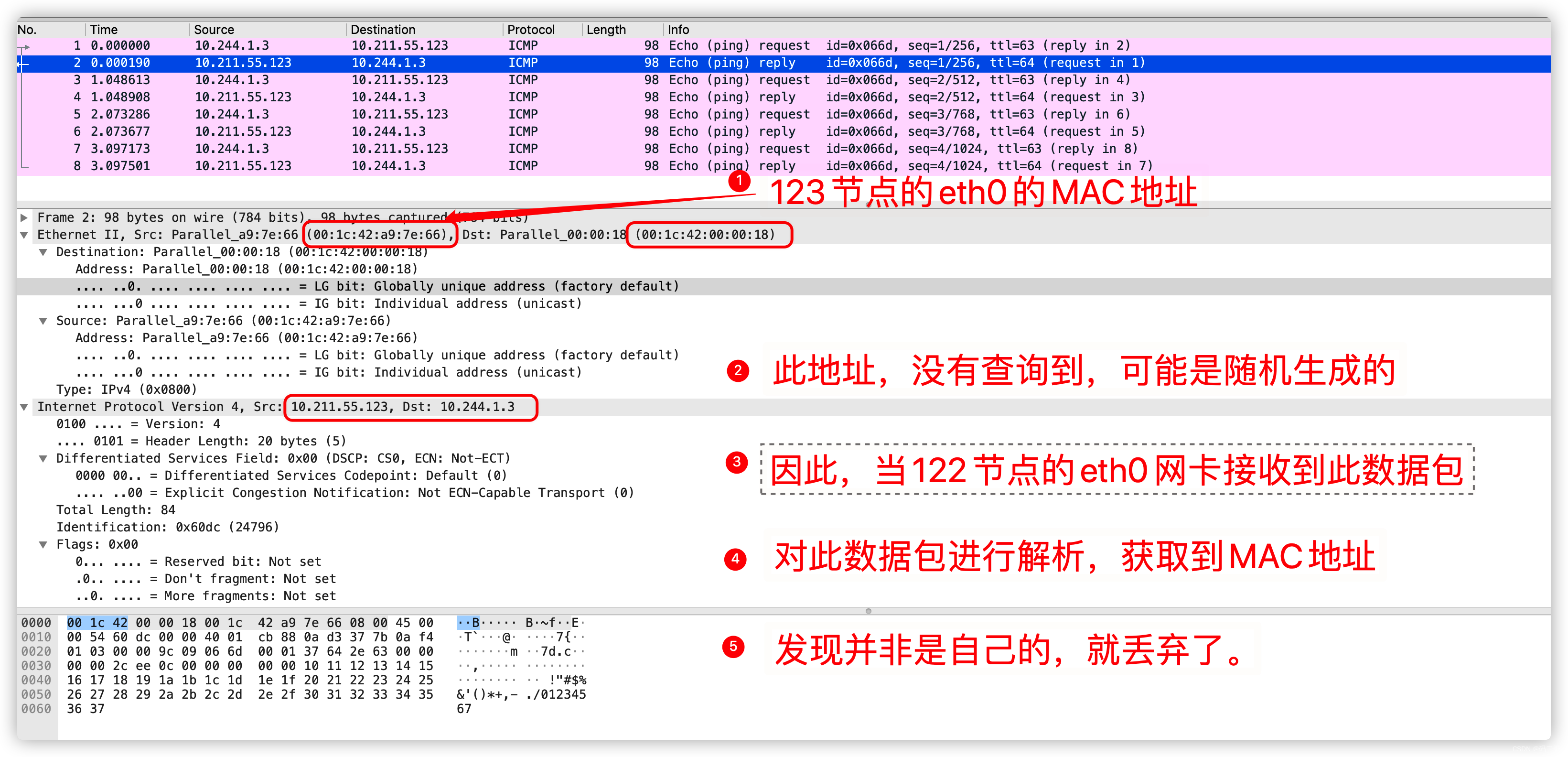

分析一下，122节点的eth0网卡接收到123节点上eth0回复的数据包

也就是说，122节点上收到123节点反馈的数据包时，发现目的MAC地址并非是自己的MAC地址，就给抛弃了。

上图中，第2条语句有点问题。00:1c:42:00:00:18是本局域网网关的MAC地址

4.4.4、思考一下，123节点上反馈的数据包的目的MAC是如何产生的？

123节点收到122节点发送的数据包，进行解析，发现源IP是10.244.1.3

123节点对122节点进行回复时，需要知道10.244.1.3IP的MAC地址，查询本地的ARP表，发现没有，
需要在本地局域网内发起ARP请求

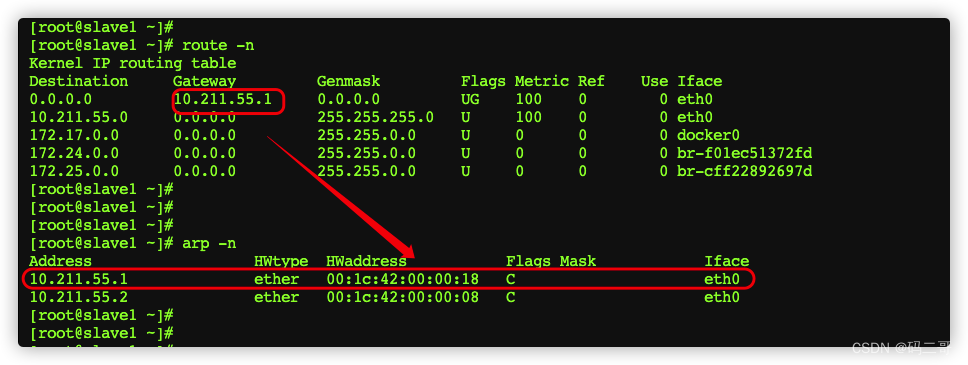

最终没有ARP响应，于是只能将ARP请求包发送给本局域网的网关10.211.55.1
该网关的MAC地址就是00:1c:42:00:00:18

即，123节点发送的反馈数据包的目的MAC是网关的，目的IP是10.244.1.3

当本局域网内的服务器收到此数据包后，就会判断MAC地址是否是自己的，发现不是自己的就丢弃了。

如何解决此问题呢？

有很多种解决方式，比方说：

123节点在回复数据包时，将目的IP地址改为10.211.55.122，

通过IP、ARP协议，获取到122节点上eth0网卡的MAC地址

这样，122节点收到数据包后，对数据包进行解析，获取到目的MAC地址是自己，就不会丢弃。

只有这一点还不行，在给此数据添加一个特殊标记之类的，

122节点收到含有此标记的数据包后，对此类数据包自动的转发到ns1里，即可。

能够完成这个功能的是iptables中的snat 或者 MASQUERADE

5、设置MASQUERADE

5.1、 MASQUERADE简单介绍

地址伪装，算是snat中的一种特例，可以实现自动化的snat

就是将veth1发送出去的数据包的源地址，由10.244.1.3改成了10.211.55.122了。

snat跟MASQUERADE的区别，可以参考一下下面的文章。
https://andblog.cn/2694

5.2、具体设置命令如下

iptables -t nat -A POSTROUTING -s 10.244.1.0/24 -o eth0 -j MASQUERADE

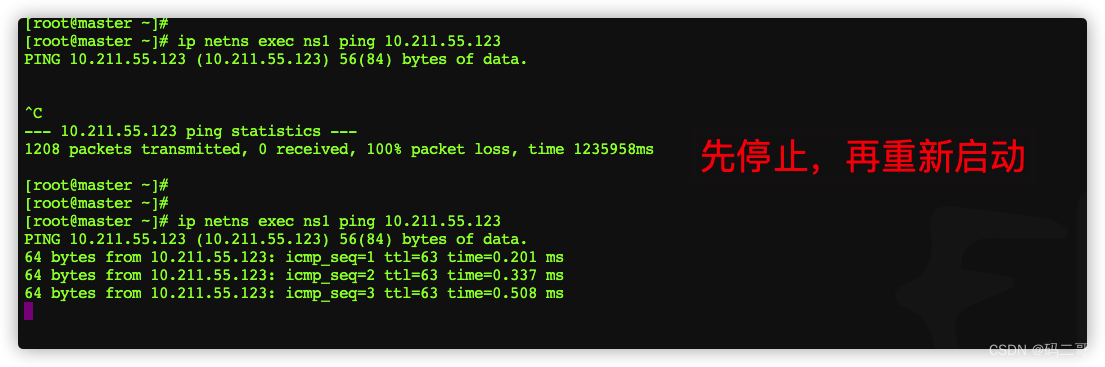

5.3、需要重新启动测试

ip netns exec ns1 ping 10.211.55.123

6、提供完整的测试用例

ip netns add ns1ip link add veth1 type veth peer name veth2ip link set veth2 netns ns1ip addr add 10.244.1.2/24 dev veth1
ip link set veth1 upip netns exec ns1 ip addr add 10.244.1.3/24 dev veth2
ip netns exec ns1 ip link set veth2 upip netns exec ns1 route add default gw 10.244.1.2echo 1 > /proc/sys/net/ipv4/ip_forward iptables -t nat -A POSTROUTING -s 10.244.1.0/24 -o eth0 -j MASQUERADE# 可以增加FORWARD规则，观察访问
iptables -t filter -A FORWARD -i eth0 -o veth1 -j ACCEPT
iptables -t filter -A FORWARD -o eth0 -i veth1 -j ACCEPT

测试命令

ip netns exec ns1 ping 10.211.55.123

7、分析一下，不同网卡，报文情况：

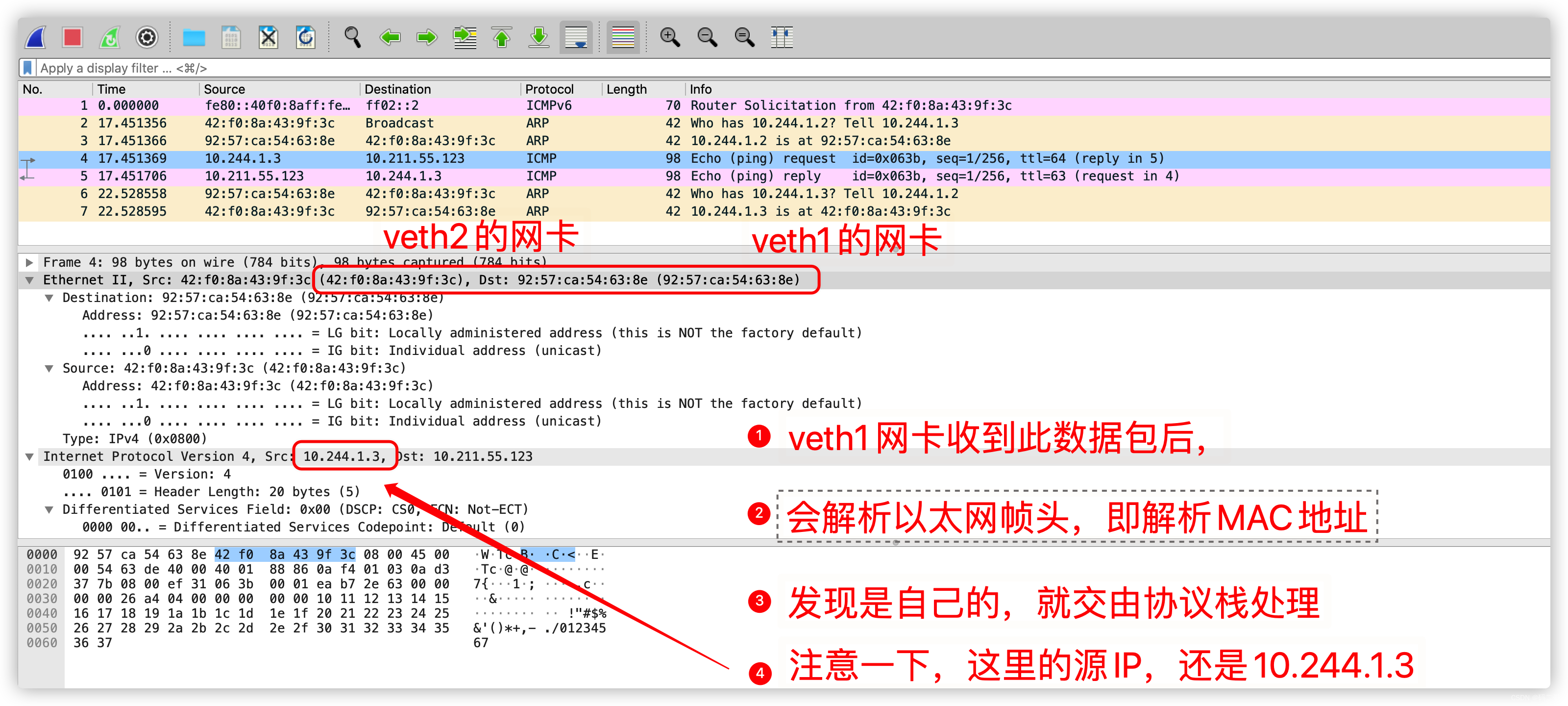

7.1、抓取veth1的数据报文分析

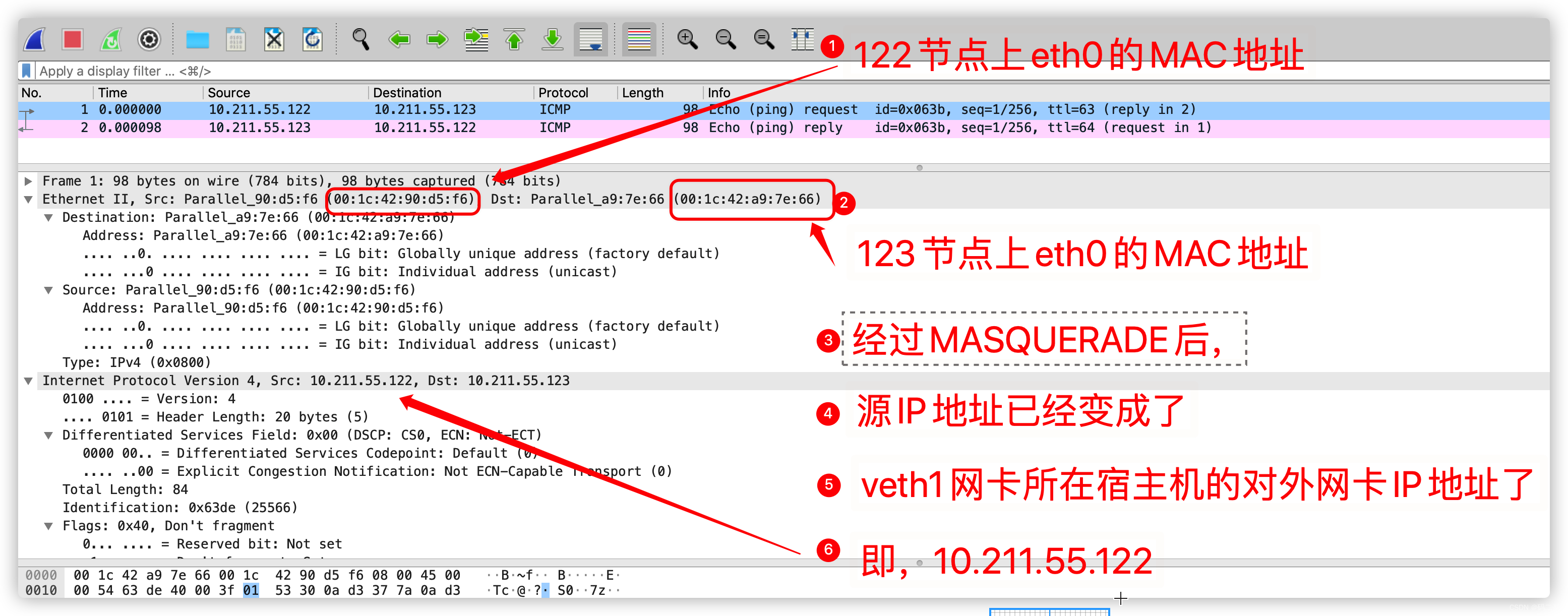

7.2、抓取eth0的数据报文分析

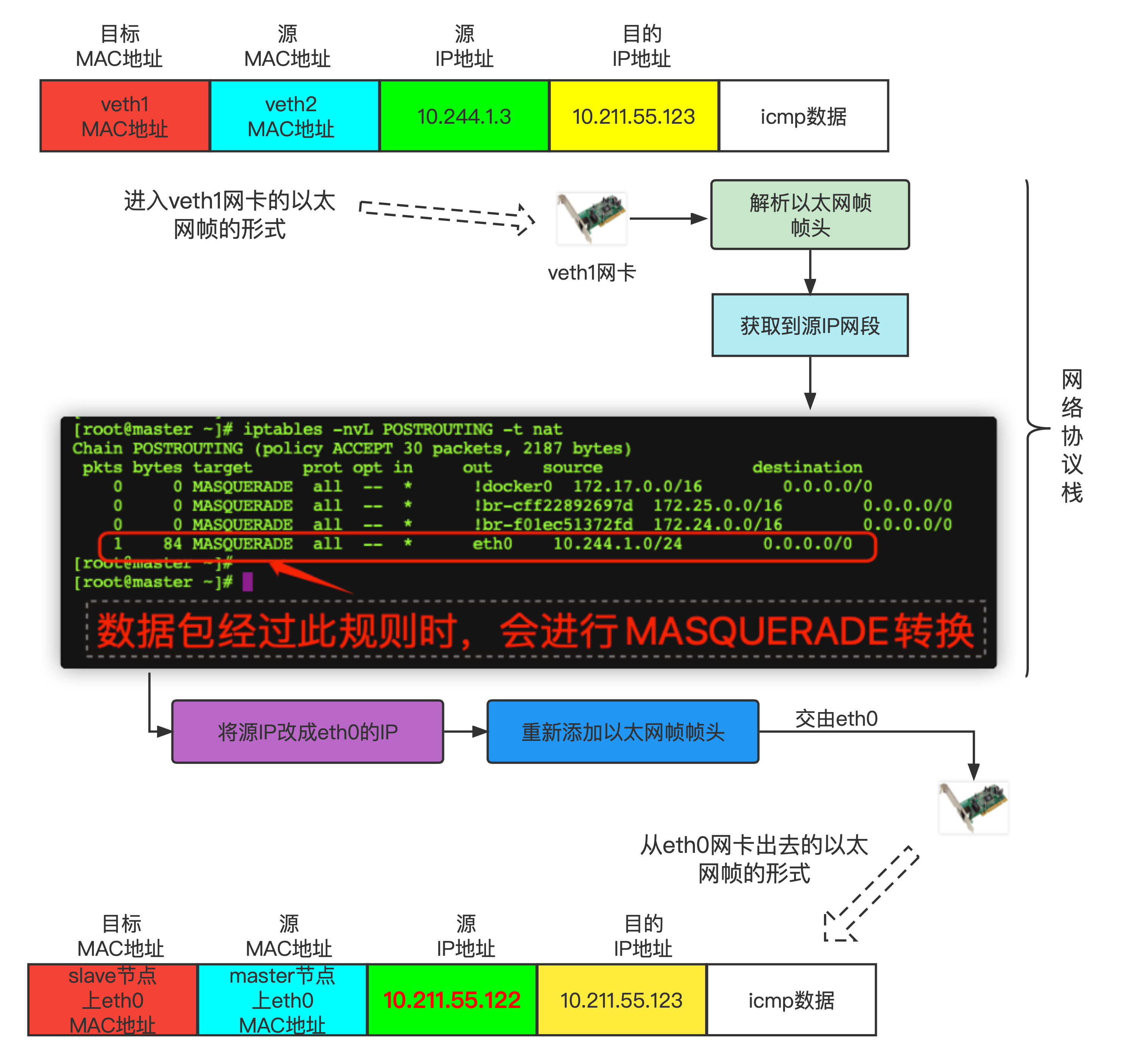

7.3、分析一下，经过veth1网卡，eth0网卡的报文情况？

8、总结

• 将创建好的veth pair 一端放入某个网络命名空间(如，ns1)，一端放入主网络命名空间下
  • 默认情况下，从ns1网络发送的数据包可以正常到达本局域网的其他节点上去
  • 但是，从其他节点上反馈的数据包的目的MAC地址，缺出现了异常。
  • 由于目标服务器并不知道ns1的网络，没有相应的路由
  • 因此，目标服务器反馈数据包的目的MAC地址，就设置成了本局域网的网关MAC地址。
  • 因此，当本宿主机接收到目标服务器的反馈数据包后，发现目的MAC地址，并非是自己的对外网卡MAC地址，就丢弃了。
• 通过iptables的MASQUERADE功能，可以实现veth pair链接的内网访问外网。
  • 即修改了发送出去的源IP，
  • 将内部源IP改为了本宿主机的对外的网卡IP
