Quartus II 简易教程

• 一、概念回顾
• 二、创建设计工程
• • 2.1 创建工程
  • 2.2 新建HDL文件
• 三、编译工程
• 四、下载

一、概念回顾

1. 什么是综合？什么是设计？
   答：综合就是编译，设计就是布局布线。

二、创建设计工程

2.1 创建工程

1. 打开Quartus II 软件。

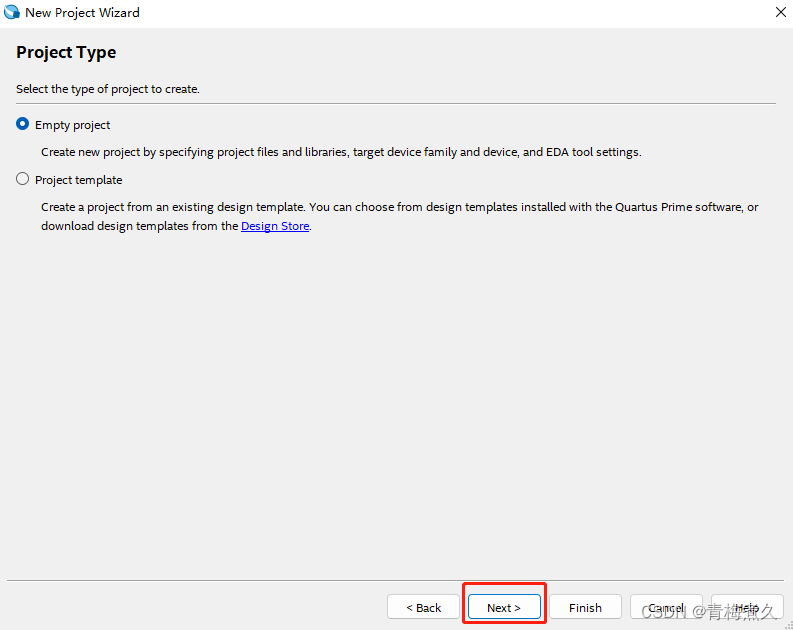

2. 在Quartus II GUI中，选择File->New Project Wizard…，打开New Project Wizard对话框，单击Next进入下一页面，输入存储路径名，并输入工程名为demo_LED。

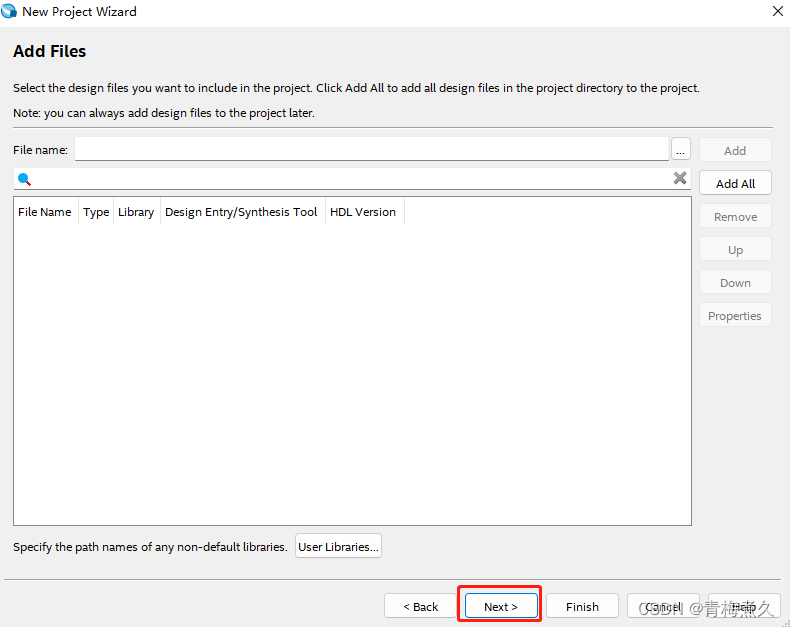

添加已有的源代码文件，没有的话，点Next（这里我没有代码）

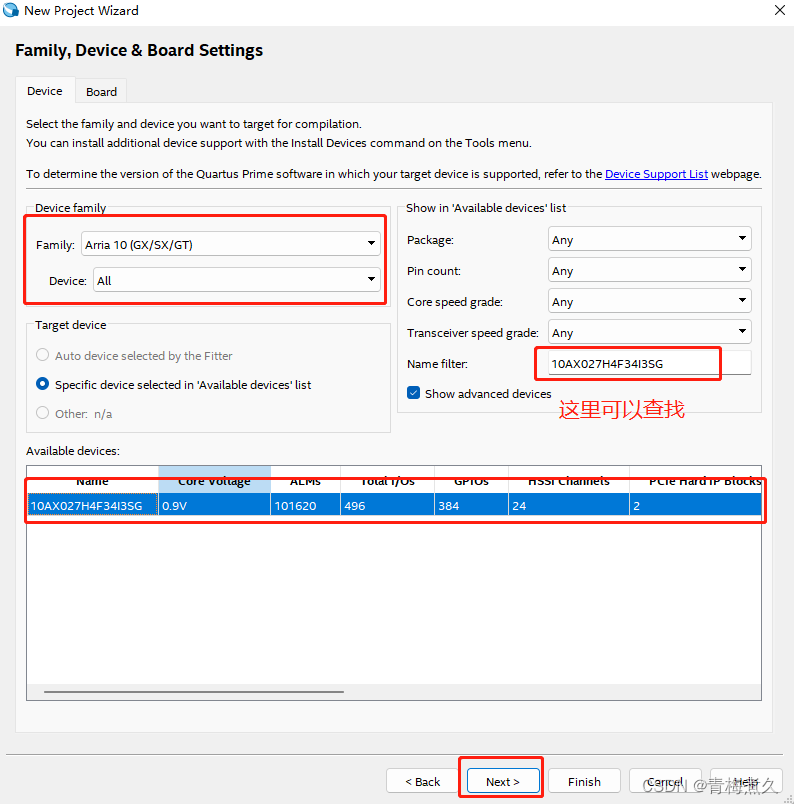

3. 单击Next进入下一页面，选FPGA型号，根据你FPGA芯片上印刷的型号选择。
   比如，我使用的芯片型号如下：
   Family: Arria 10
   Device：10AX027H4F34I3SG。

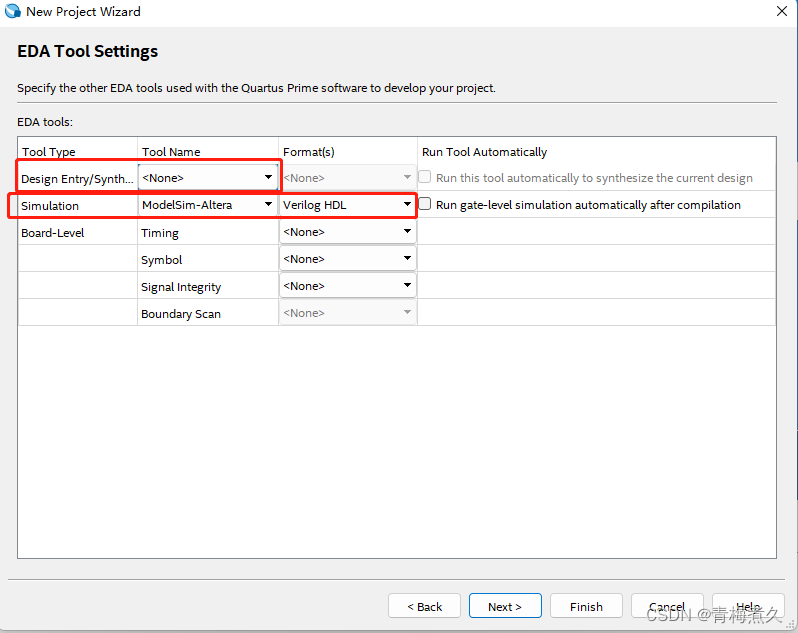

4. 选择综合、仿真、时序分析工具. 此处如果全部选择None，表示用Quartus自带的工具。

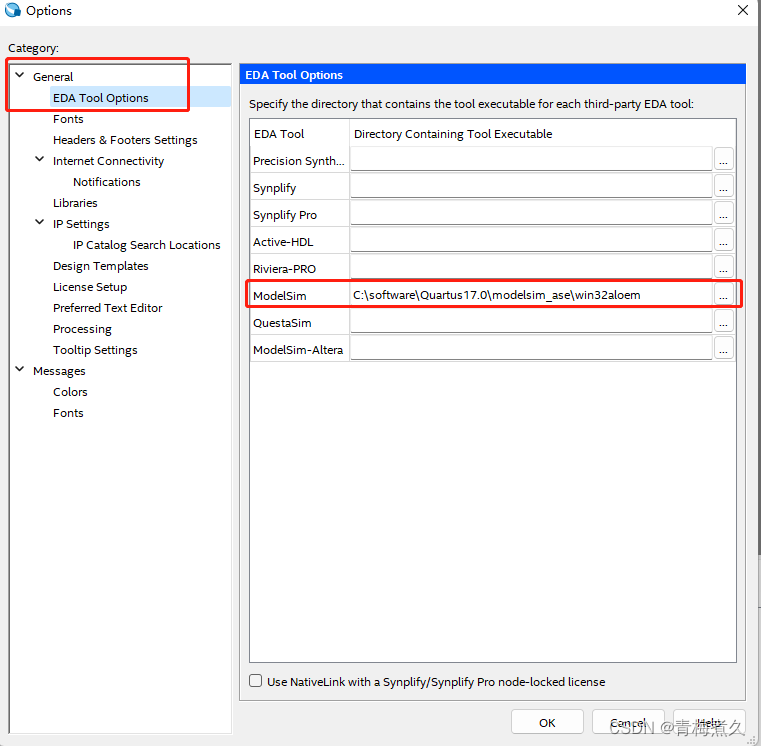

   我们综合用的自带的，仿真使用Modelsim，需要安装这个软件。

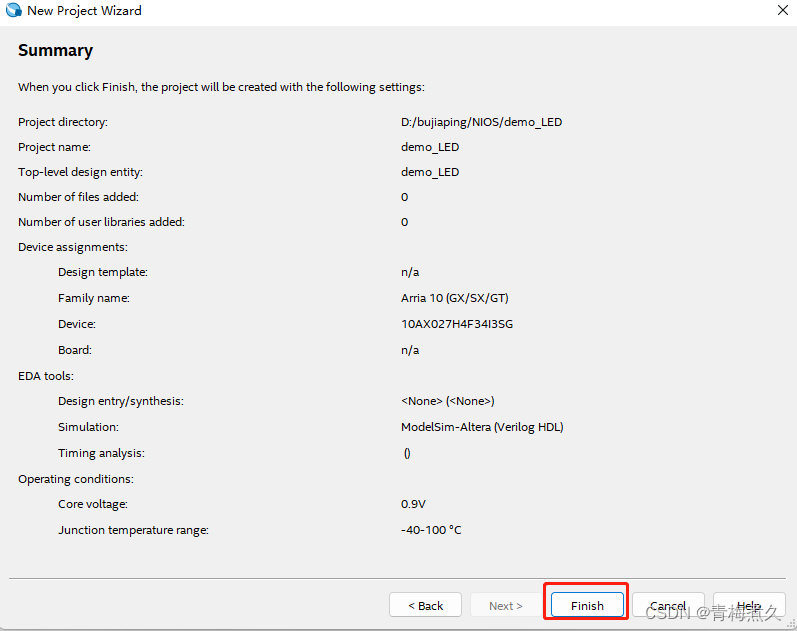

   到此，创建完成。

Modelsim查看如下：

2.2 新建HDL文件

一个工程可能包含一个或多个HDL（硬件描述语言）文件。如果没有，则要新建源文件。

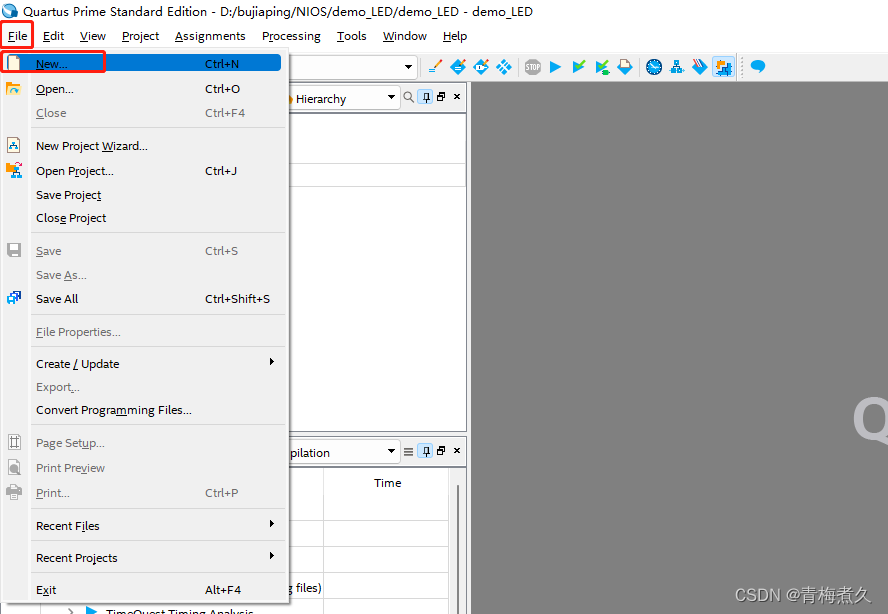

1. 选择File->New，打开对话框。

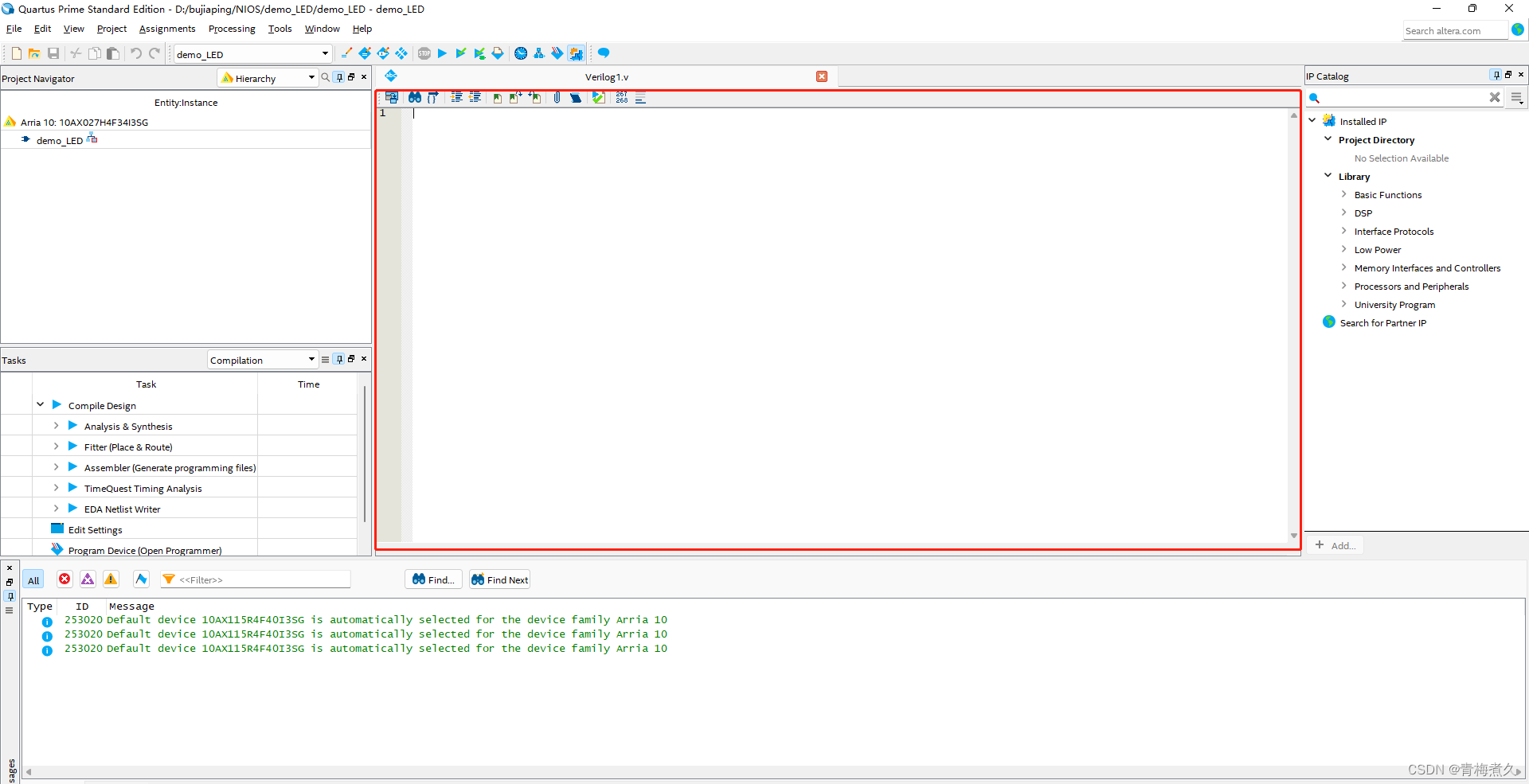

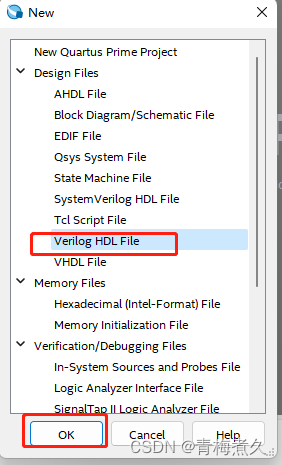

2. 选择Verilog HDL file，单击OK。一个新的文本编辑器窗口就出现在工作区。

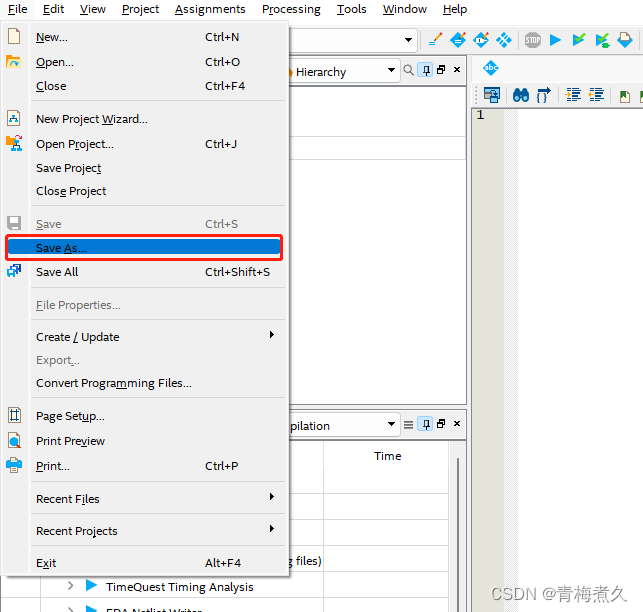

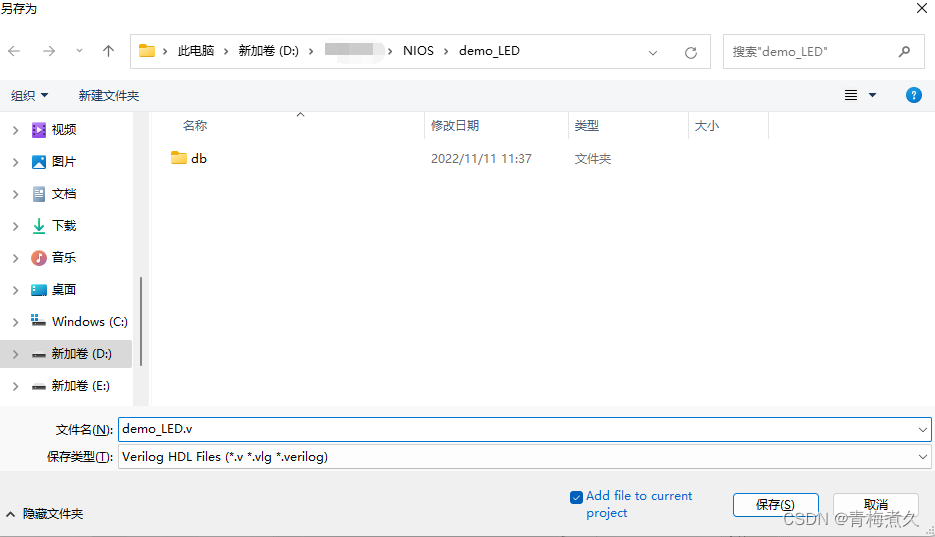

3. 选择File->Save，打开Save as对话框，保存时，文件名要与module后面定义的实体名一致。即，保存demo_LED.v到你的工程文件夹内。

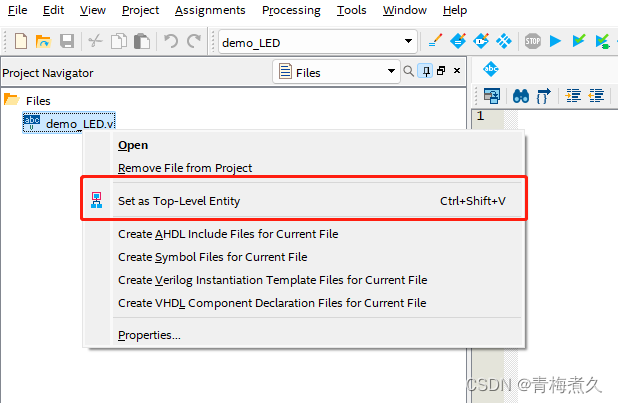

4. 将该文件设置为顶层文件。


   一个工程内，可以有多个源代码文件。但只有一个是顶层文件，代表最顶层设计，它可以引用工程目录内的其他源文件。

5. 写代码，把灯点亮

module demo_LED (output wire eq0);assign eq0 = 1;endmodule

三、编译工程

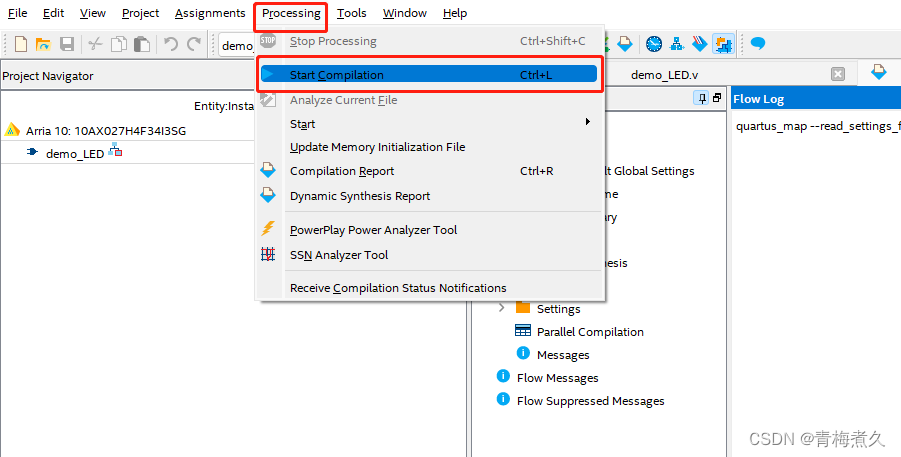

编译:Processing–>Start Compilation

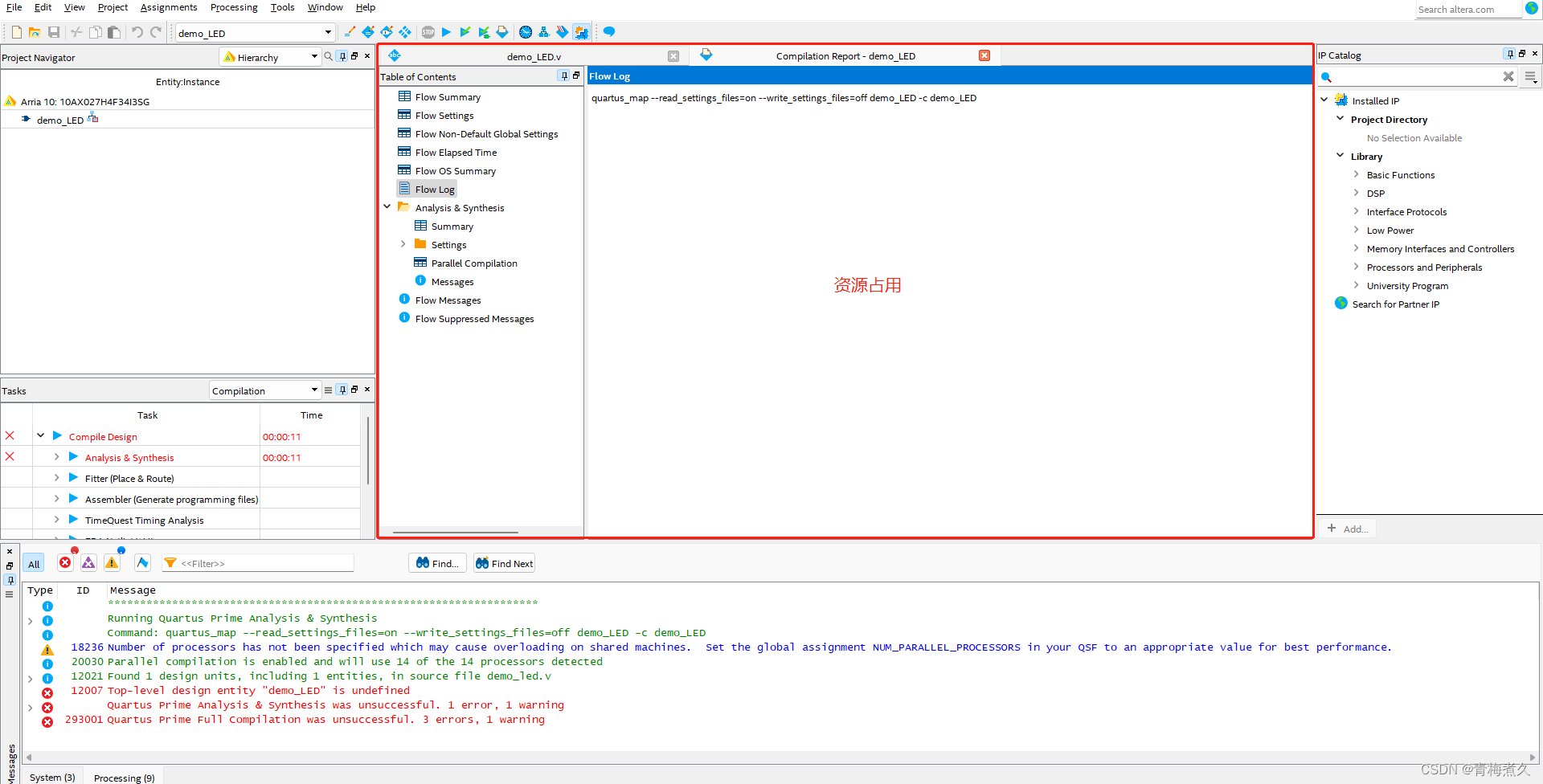

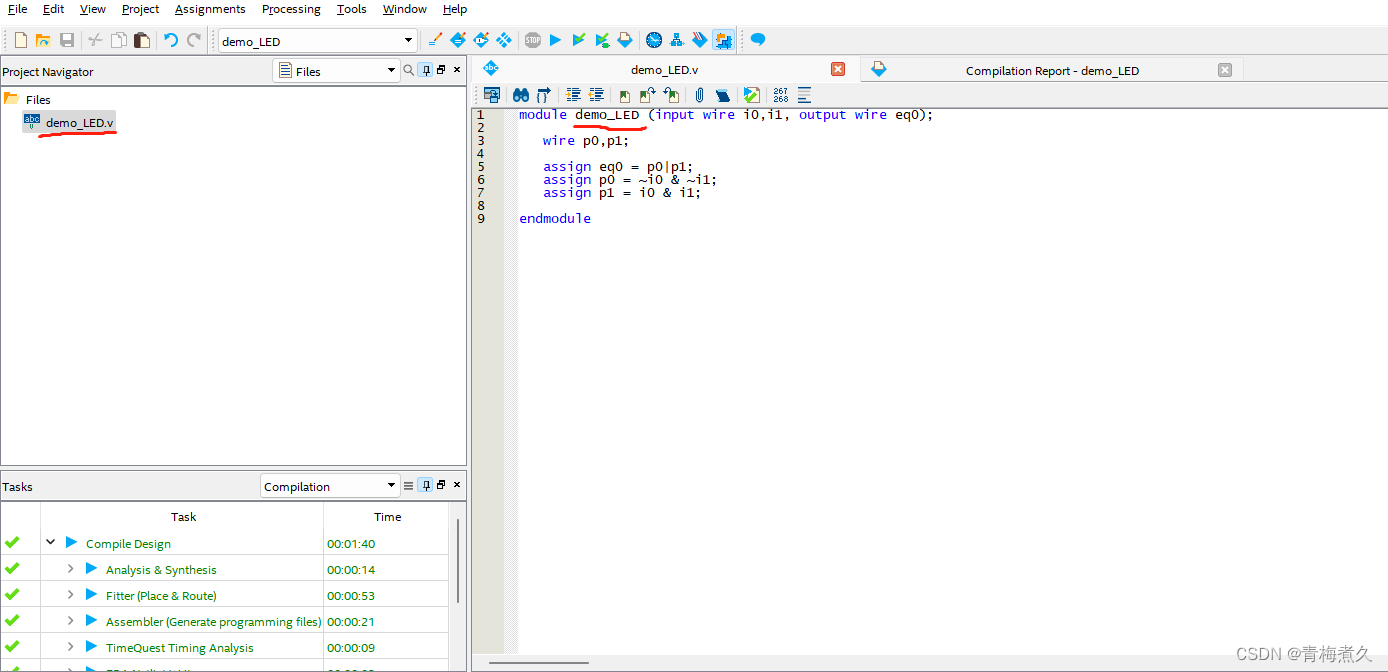

报错了，因为下图名字要一致。

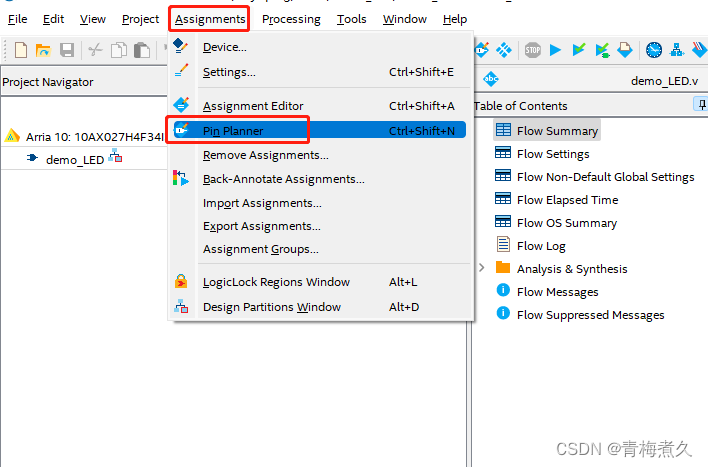

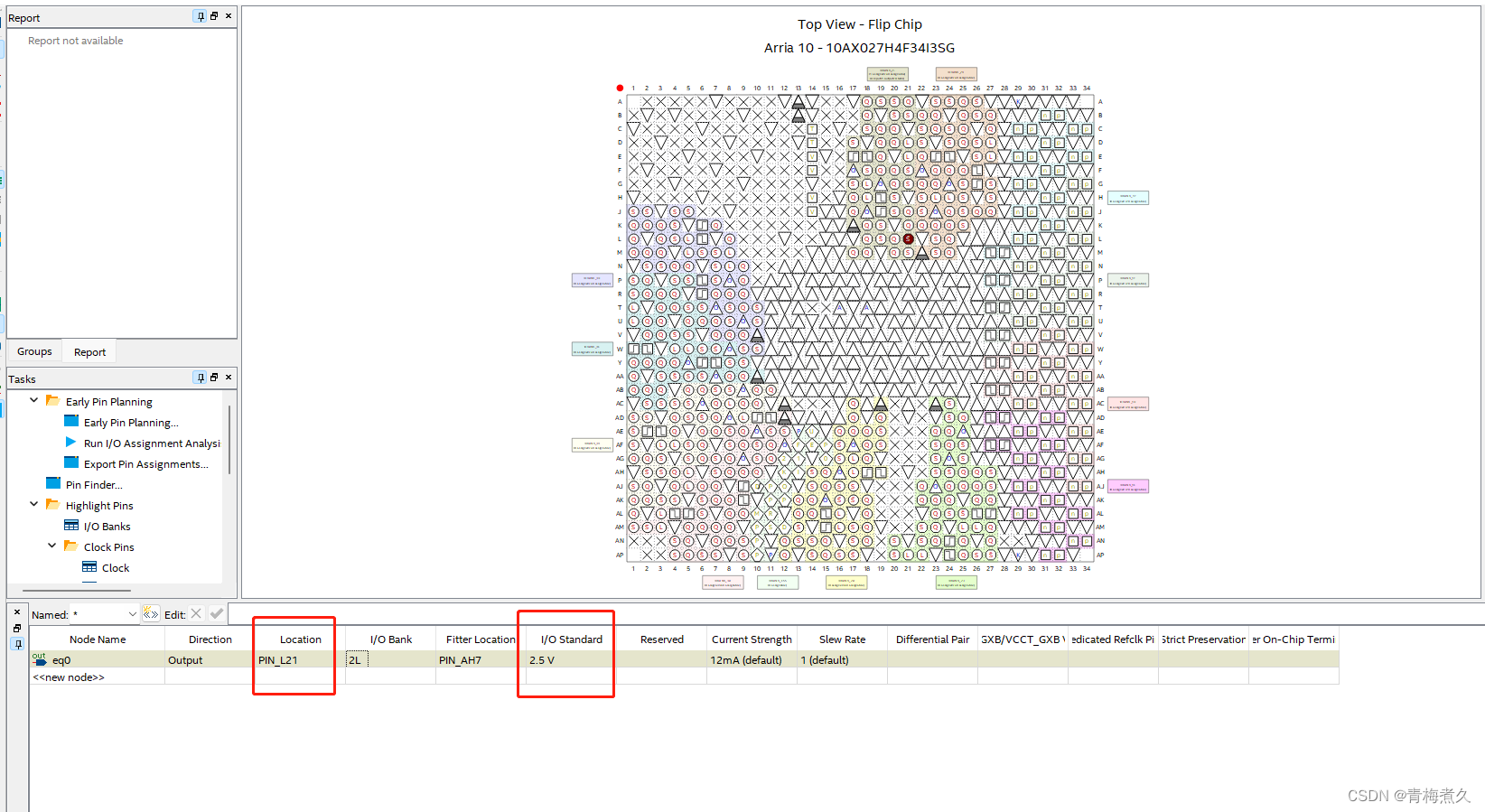

分配引脚操作：Assignment -> Pin Planner，如图。分配完引脚，关闭窗口，重新编译工程。


搞完后保存重新编译。

四、下载

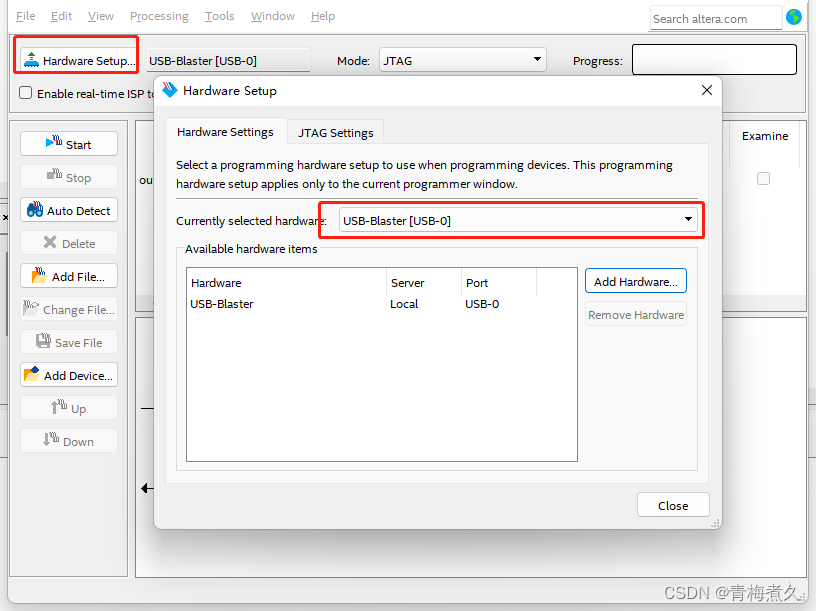

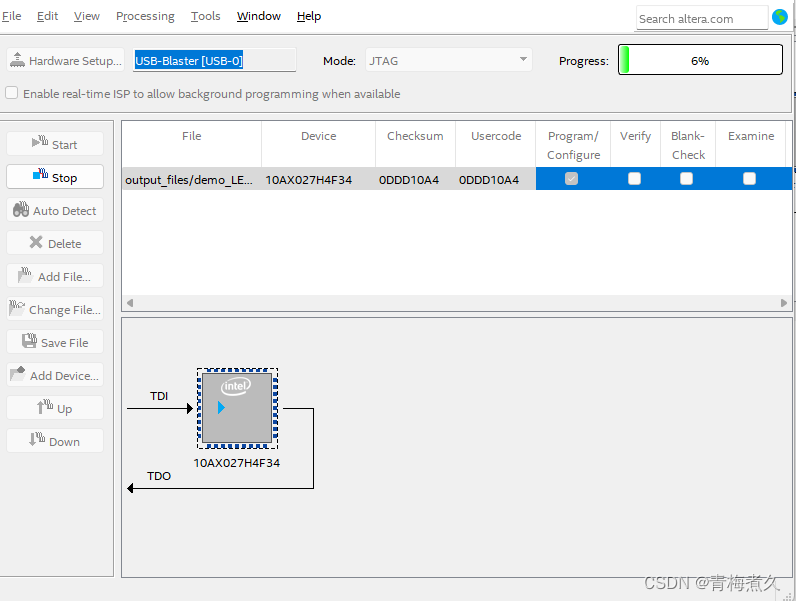

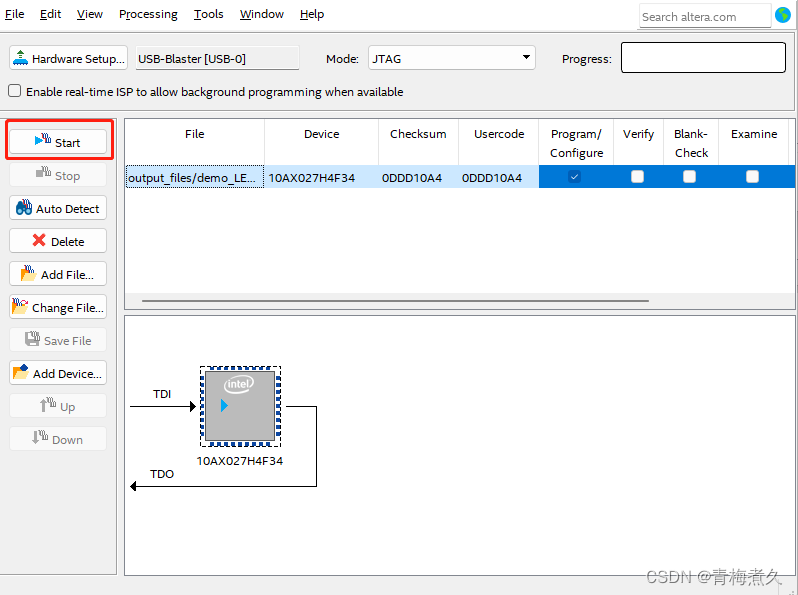

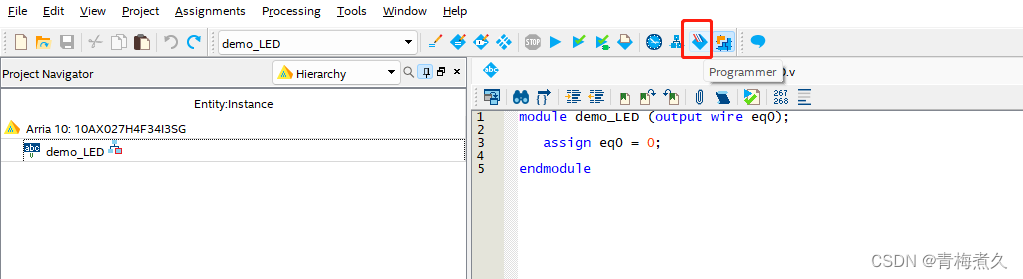

菜单Tools -> Programmer，如下图
