InternalRow体系

学习TreeNode之前，我们先了解下InternalRow。

对于我们一般接触到的数据库关系表来说，我们对于数据库中的数据操作都是按照“行”为单位的。在spark sql内部实现中，InternalRow是用来表示这一行行数据的类。看下源码中的解释，InternalRow作为一个抽象类，包numFields 和 update 方法，以及各列数据对应的 get 与 set 方法，但具体的实现逻辑体现在不同的子类中

/**
* An abstract class for row used internally in Spark SQL, which only contains the columns as
* internal types.
一个抽象类，用于表示spark SQL内部行，只包含内部类型的多个列（其实就是表示一行行数据的类）
*/

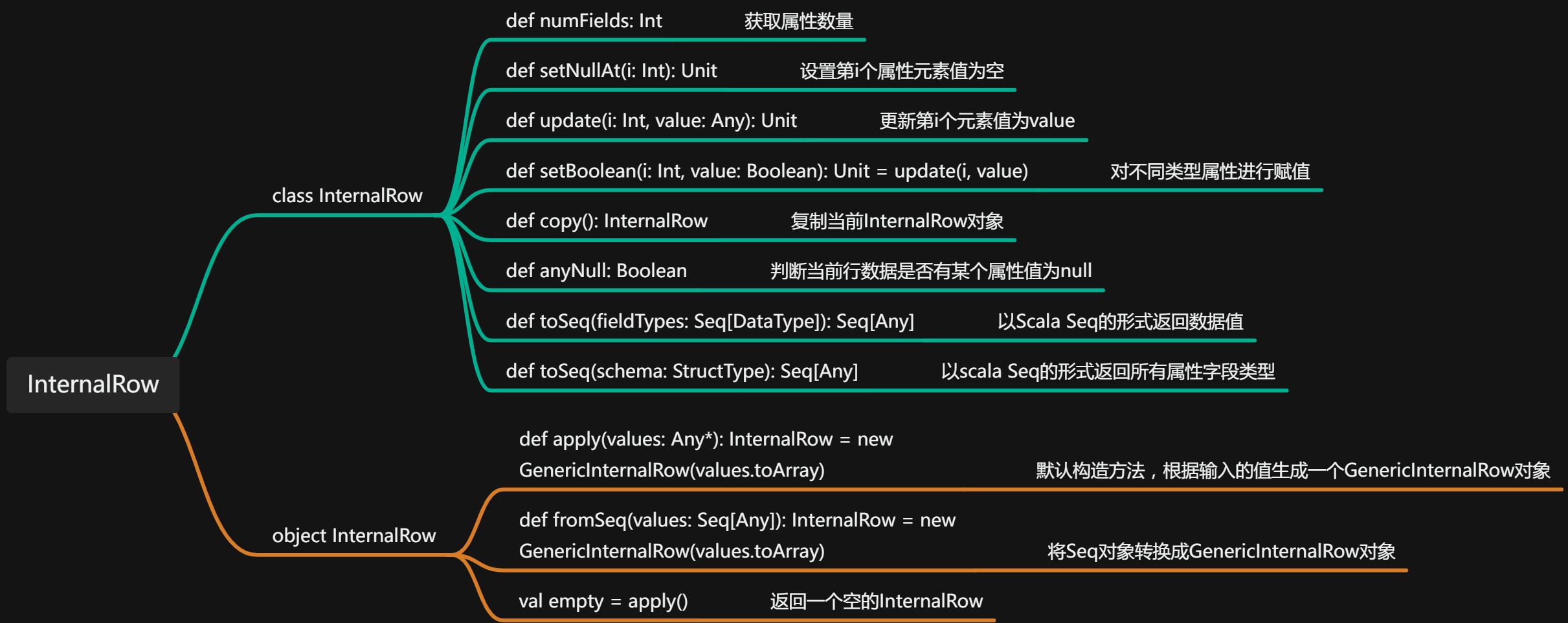

详细代码这里就不贴了，整理下一些重要接口的功能含义好了，注意InternalRow中都是根据下标来访问和操作列元素的 。

InternalRow实现类包括，BaseGenericinternalRow、UnsafeRow 和 JoinedRow 3 个直接子类

• BaseGenericinternalRow：也是一个抽象类，实现了SpecializedGetters类中定义的所有GET方法，但是最终还是调用genericGet方法实现最终逻辑，genericGet方法在BaseGenericinternalRow内中只是定义了一个接口，最终实现在BaseGenericinternalRow的子类中。
• JoinedRow：该类主要用于join操作，两个InternalRow放在一起形成新的InternalRow，在sparksql 聚合和join相关操作中，会用的比较多
• UnsafeRow：不采用 Java 对象存储的方式，避免了 JVM 中垃圾回收（ GC ）的代价 。 此外，UnsafeRow 对行数据进行了特定的编码，使得存储更加高效 。

TreeNode体系

接下来正式开始进行TreeNode的学习

TreeNode是Spark SQL中所有树结构的基类，定义了一系列通用的集合操作和树遍历的操作接口。我们先看下TreeNode的代码

abstract class TreeNode[BaseType <: TreeNode[BaseType]] extends Product with TreePatternBits {}

首先TreeNode是一个抽象类，一个泛型类；这里TreeNode[BaseType <: TreeNode[BaseType]]这种书写方式，不知道大家会不会很陌生，反正我一开始看的时候，觉得不知道咋回事，那么我们来一起理解写，这个具体是什么含义：

• 首先，我们很明确这个TreeNode是个泛型，我们把[]中的看作一个T，其实就是TreeNode[T]，这个没问题
• 接下里，我们要理解下“<:”这个符号的含义，这属于scala泛型中的知识，上边界和下边界。上边界是“<:”，下边界是“>:”；上边界，拿代码中的定义的含义解释就是BaseType必须是TreeNode[BaseType]的子类。也就是说TreeNode的泛型类型用BaseType表示，泛型类型比如是TreeNode类的子类

另外，TreeNode还继承了Product接口，对于product接口相关使用介绍，请看这篇文章(scala之product特质理解_大家都叫我船长的博客-CSDN博客)，看完应该就明白了。

接下来，开始详细看看TreeNode一些重要方法：

• 返回子节点，只定义了接口，具体实现在之类中

 /*** Returns a Seq of the children of this node.* Children should not change. Immutability required for containsChild optimization*/def children: Seq[BaseType]

•  返回子节点的set集合

lazy val containsChild: Set[TreeNode[_]] = children.toSet

• 比较两个TreeNode是否相等

def fastEquals(other: TreeNode[_]): Boolean = {this.eq(other) || this == other}

• 查找第一个符合f条件的TreeNode

def find(f: BaseType => Boolean): Option[BaseType] = if (f(this)) {Some(this)} else {children.foldLeft(Option.empty[BaseType]) { (l, r) => l.orElse(r.find(f)) }}

• 将函数f 递归 应用于TreeNode节点以及所有子节点（先应用于parent，后应用child）

def foreach(f: BaseType => Unit): Unit = {f(this)children.foreach(_.foreach(f))}

• 函数f 递归 应用于TreeNode节点以及所有子节点（先应用于child，后应用parent）

def foreachUp(f: BaseType => Unit): Unit = {children.foreach(_.foreachUp(f))f(this)}

• 通过前序遍历的方式，将函数f递归应用于当前节点以及所有子节点，返回seq

def map[A](f: BaseType => A): Seq[A] = {val ret = new collection.mutable.ArrayBuffer[A]()foreach(ret += f(_))ret.toSeq}

• flatmap和上面的map整体一致，但是这里的函数f的返回值必须是集合类型，这里需要注意

def flatMap[A](f: BaseType => TraversableOnce[A]): Seq[A] = {val ret = new collection.mutable.ArrayBuffer[A]()foreach(ret ++= f(_))  //f返回的结果必须是一个集合ret.toSeq}

• collect ，这里使用到了scala的偏函数的使用（可以参考scala之偏函数学习_大家都叫我船长的博客-CSDN博客），对pf函数作用的所有节点返回为Some(B)都add到ret集合中，最终以seq的形式返回

def collect[B](pf: PartialFunction[BaseType, B]): Seq[B] = {val ret = new collection.mutable.ArrayBuffer[B]()val lifted = pf.liftforeach(node => lifted(node).foreach(ret.+=))ret.toSeq}

• 返回当前节点的所有子节点

def collectLeaves(): Seq[BaseType] = {this.collect { case p if p.children.isEmpty => p }}

• 先序的方式访问所有节点，且返回第一个pf作用后结果不为None的节点

def collectFirst[B](pf: PartialFunction[BaseType, B]): Option[B] = {val lifted = pf.liftlifted(this).orElse {children.foldLeft(Option.empty[B]) { (l, r) => l.orElse(r.collectFirst(pf)) }}}

• mapProductIterator其实功能和productIterator.map(f).toArray一致

protected def mapProductIterator[B: ClassTag](f: Any => B): Array[B] = {val arr = Array.ofDim[B](productArity)var i = 0while (i < arr.length) {arr(i) = f(productElement(i))i += 1}arr}

• 将当前节点的子节点替换为新的子节点

inal def withNewChildren(newChildren: Seq[BaseType]): BaseType = {val childrenIndexedSeq = asIndexedSeq(children)val newChildrenIndexedSeq = asIndexedSeq(newChildren)assert(newChildrenIndexedSeq.size == childrenIndexedSeq.size, "Incorrect number of children")if (childrenIndexedSeq.isEmpty ||childrenFastEquals(newChildrenIndexedSeq, childrenIndexedSeq)) {this} else {CurrentOrigin.withOrigin(origin) {val res = withNewChildrenInternal(newChildrenIndexedSeq)res.copyTagsFrom(this)res}}}

• transfrom，调用transformDown，传入一个rule偏函数

def transform(rule: PartialFunction[BaseType, BaseType]): BaseType = {transformDown(rule)}

•  transformDown，调用transformDownWithPruning，先序的方式使用rule作用于每个子节点，使用新的节点替换之前的，对节点不影响的，保留原来的节点

def transformDown(rule: PartialFunction[BaseType, BaseType]): BaseType = {transformDownWithPruning(AlwaysProcess.fn, UnknownRuleId)(rule)}def transformDownWithPruning(cond: TreePatternBits => Boolean,ruleId: RuleId = UnknownRuleId)(rule: PartialFunction[BaseType, BaseType]): BaseType = {if (!cond.apply(this) || isRuleIneffective(ruleId)) {return this}val afterRule = CurrentOrigin.withOrigin(origin) {// 如果 this 是 BaseType 或其子类，则对 this 应用 rule 再返回应用 rule 后的结果，否则返回 thisrule.applyOrElse(this, identity[BaseType])}// Check if unchanged and then possibly return old copy to avoid gc churn.if (this fastEquals afterRule) {// 如果应用了 rule 后节点无变化，则递归将 rule 应用于 childrenval rewritten_plan = mapChildren(_.transformDownWithPruning(cond, ruleId)(rule))if (this eq rewritten_plan) {markRuleAsIneffective(ruleId)this} else {rewritten_plan}} else {// If the transform function replaces this node with a new one, carry over the tags.// 如果应用了 rule 后节点有变化，则本节点换成变化后的节点（children 不变），再将 rule 递归应用于子节点。也就是从根节点往下来应用 rule 替换节点afterRule.copyTagsFrom(this)afterRule.mapChildren(_.transformDownWithPruning(cond, ruleId)(rule))}}

• transformWithPruning，底层调用transformDownWithPruning（功能是返回此节点的副本，其中“规则”已递归应用于树。当“规则”不适用于给定节点时，它将保持不变）

def transformWithPruning(cond: TreePatternBits => Boolean,ruleId: RuleId = UnknownRuleId)(rule: PartialFunction[BaseType, BaseType]): BaseType = {transformDownWithPruning(cond, ruleId)(rule)}def transformDownWithPruning(cond: TreePatternBits => Boolean,ruleId: RuleId = UnknownRuleId)(rule: PartialFunction[BaseType, BaseType]): BaseType = {if (!cond.apply(this) || isRuleIneffective(ruleId)) {return this}val afterRule = CurrentOrigin.withOrigin(origin) {// 如果 this 是 BaseType 或其子类，则对 this 应用 rule 再返回应用 rule 后的结果，否则返回 thisrule.applyOrElse(this, identity[BaseType])}// Check if unchanged and then possibly return old copy to avoid gc churn.if (this fastEquals afterRule) {// 如果应用了 rule 后节点无变化，则递归将 rule 应用于 childrenval rewritten_plan = mapChildren(_.transformDownWithPruning(cond, ruleId)(rule))if (this eq rewritten_plan) {markRuleAsIneffective(ruleId)this} else {rewritten_plan}} else {// If the transform function replaces this node with a new one, carry over the tags.// 如果应用了 rule 后节点有变化，则本节点换成变化后的节点（children 不变），再将 rule 递归应用于子节点。也就是从根节点往下来应用 rule 替换节点afterRule.copyTagsFrom(this)afterRule.mapChildren(_.transformDownWithPruning(cond, ruleId)(rule))}}

• transformUp 用后序遍历方式将规则作用于所有节点，调用transformUpWithPruning

def transformUp(rule: PartialFunction[BaseType, BaseType]): BaseType = {transformUpWithPruning(AlwaysProcess.fn, UnknownRuleId)(rule)}def transformUpWithPruning(cond: TreePatternBits => Boolean,ruleId: RuleId = UnknownRuleId)(rule: PartialFunction[BaseType, BaseType]): BaseType = {if (!cond.apply(this) || isRuleIneffective(ruleId)) {return this}val afterRuleOnChildren = mapChildren(_.transformUpWithPruning(cond, ruleId)(rule))val newNode = if (this fastEquals afterRuleOnChildren) {CurrentOrigin.withOrigin(origin) {rule.applyOrElse(this, identity[BaseType])}} else {CurrentOrigin.withOrigin(origin) {rule.applyOrElse(afterRuleOnChildren, identity[BaseType])}}if (this eq newNode) {markRuleAsIneffective(ruleId)this} else {// If the transform function replaces this node with a new one, carry over the tags.newNode.copyTagsFrom(this)newNode}}

• mapChildren 返回 f 应用于所有子节点后该节点的 copy。

def mapChildren(f: BaseType => BaseType): BaseType = {if (containsChild.nonEmpty) {withNewChildren(children.map(f))} else {this}}

上面罗列的方法，基本就是TreeNode常用的，还有一些不常用的非核心的，这里就不一一介绍了，大家有兴趣的可以自己去看看源码。

另外TreeNode有两个子类，分别是Expression和QueryPlan，这篇文章我们就先讲到这里，后面会对这两个子类也会进行一一介绍的。

有兴趣的可以关注我，后面一起学习sparkSql源码，另外文章中有错误的地方，感谢指出哈。
