前言

从这篇文章开始将为大家带来最详细最全面的蓝桥杯嵌入式教学，本教程将使用STM32cubeMX教大家快速入门STM32。花最少的时间拿下国奖。

一、准备工作

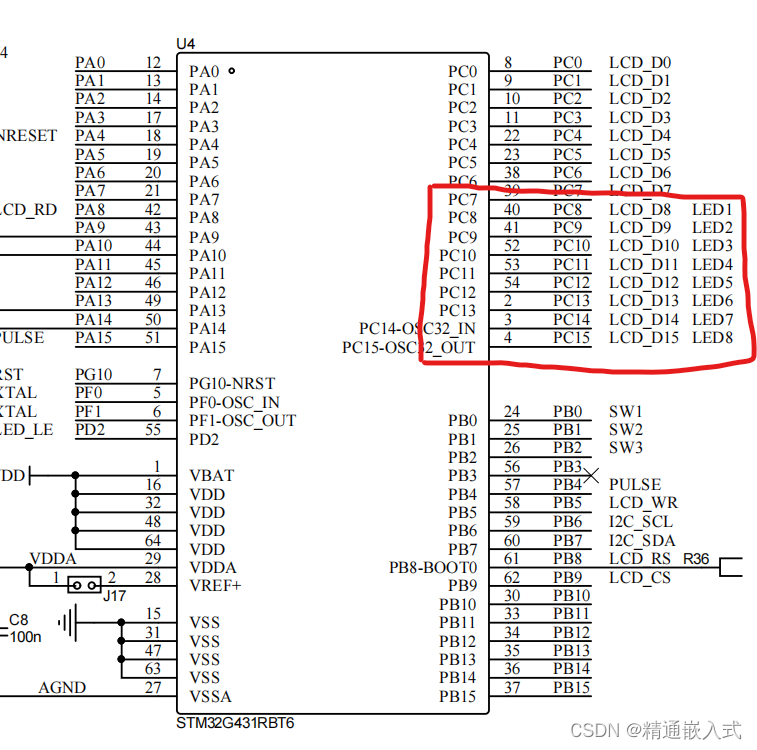

1.拿到开发板第一步看原理图

拿到开发板后肯定是要先去查看原理图的，通过原理图我们可以知道板子的芯片型号，和各种外设的引脚GPIO。

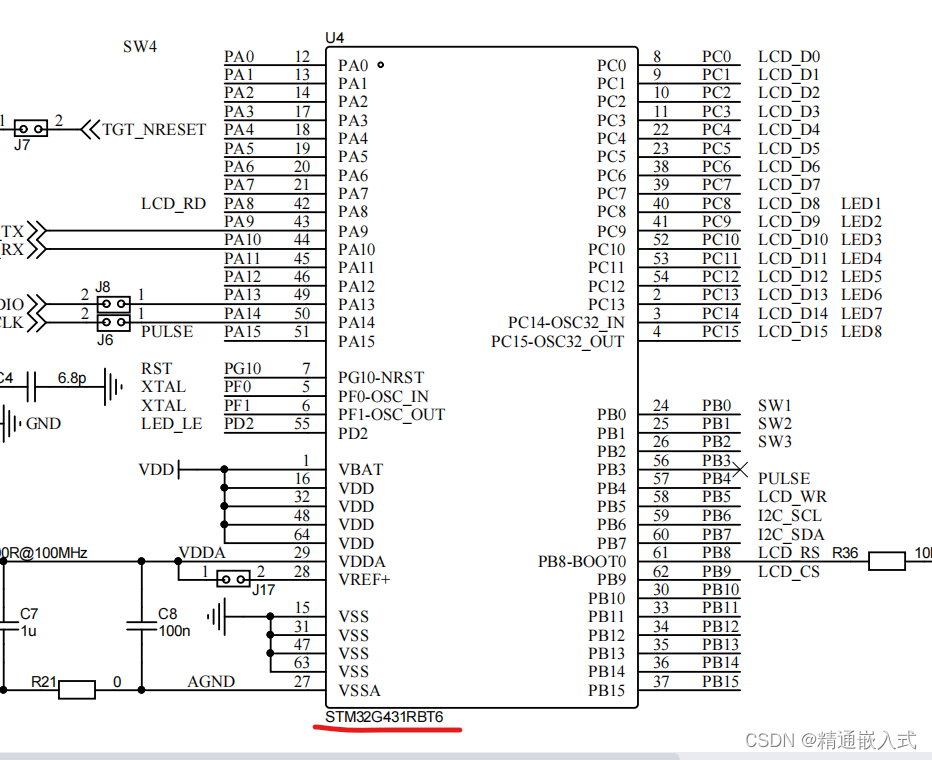

原理图如下：
在这里插入图片描述
通过原理图我们可知这个板子的芯片型号为STM32G431RBT6。

2.下载STM32cubeMX

这里我就不多介绍了大家可以直接去看我之前的文章。
软件下载

二、开始点灯

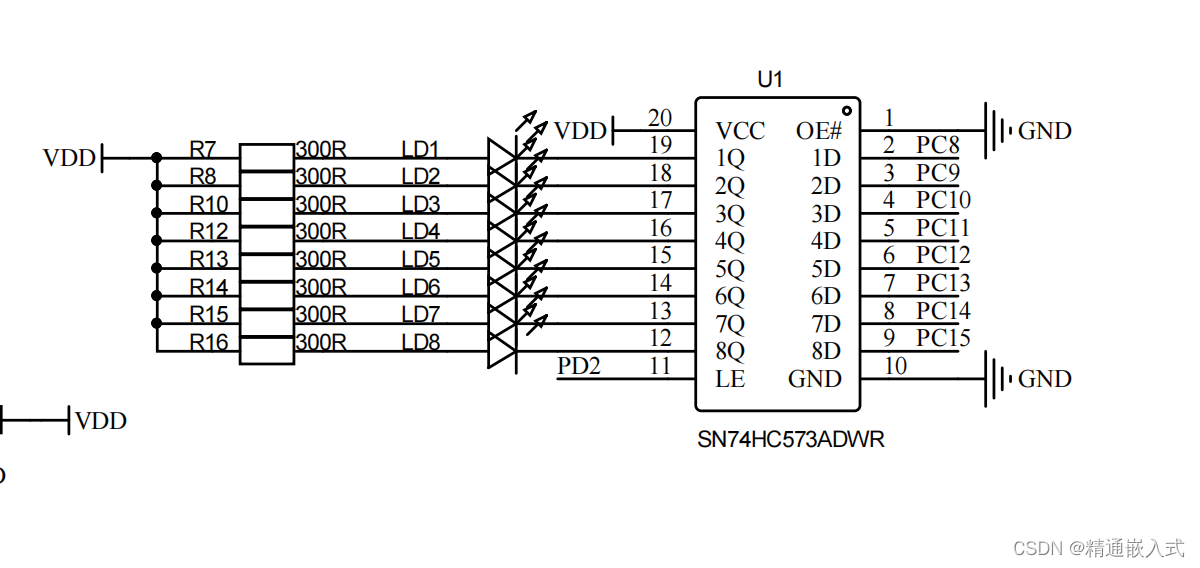

1.查看LED原理图

板子上面一共有8个LED灯，分别由板子上面的PC8-PC15控制。
在这里插入图片描述
LED被74HC573锁存器控制。
这里只简单讲一下74HC573的工作原理。
这里OE是接地的，也就是OE=0，我们

2.cubeMX配置

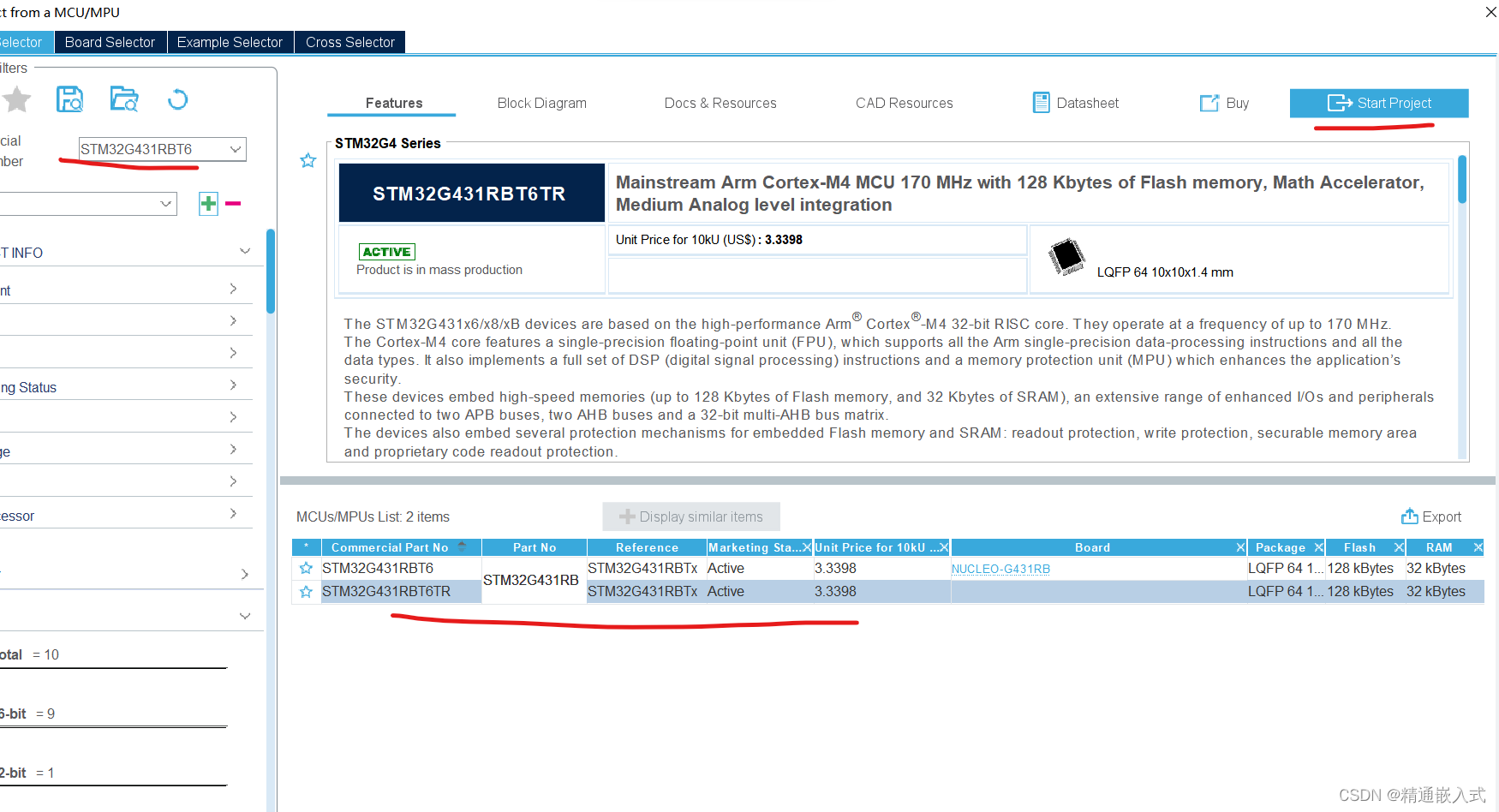

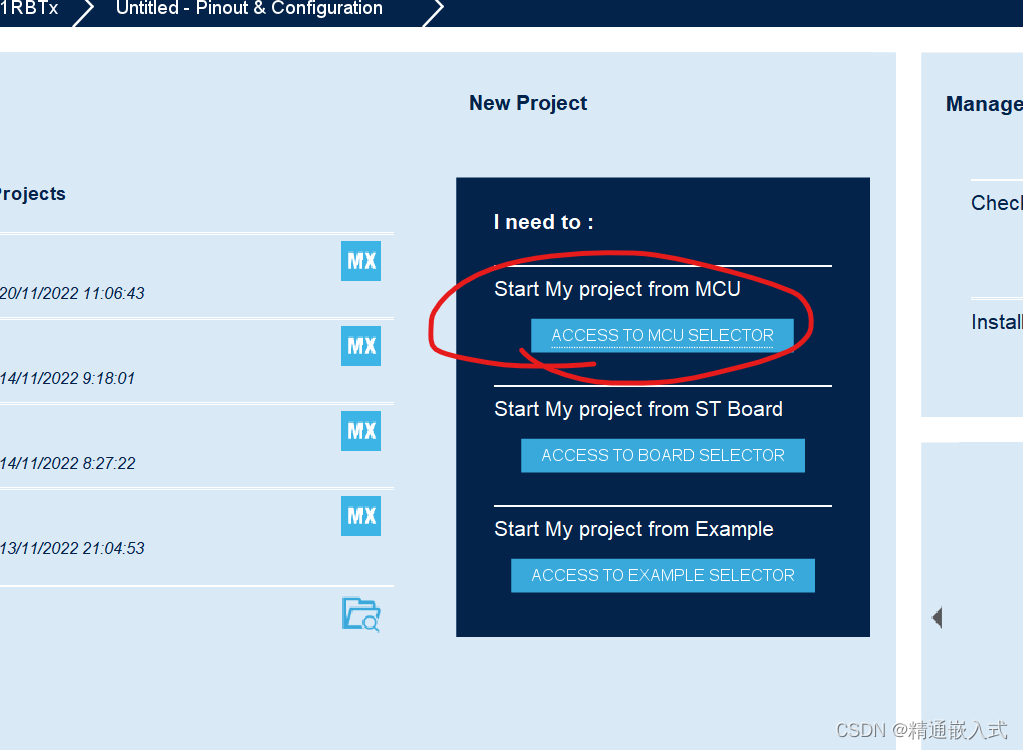

1.选择芯片型号
在这里插入图片描述

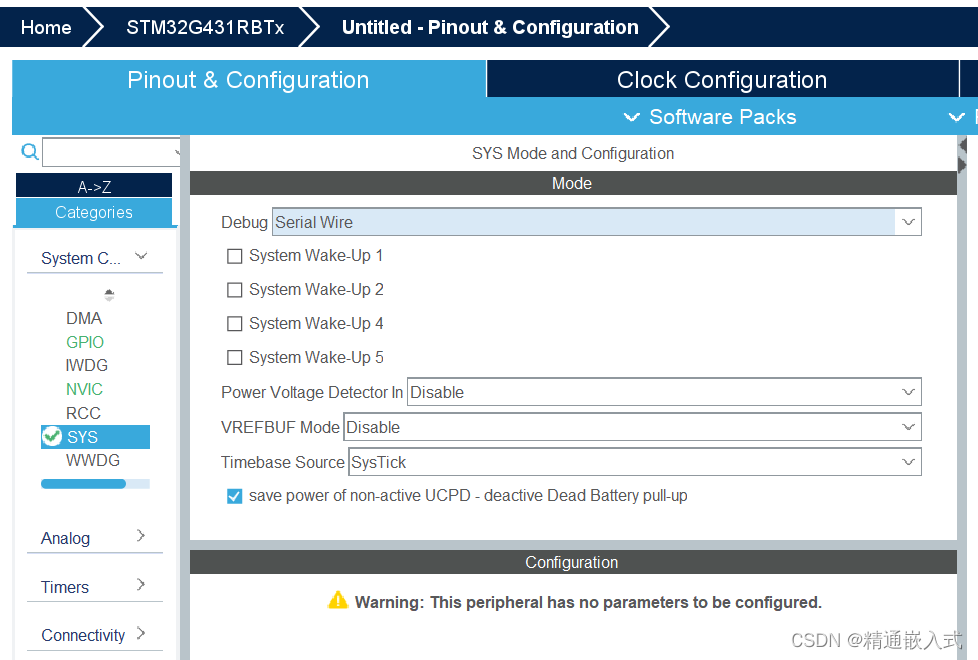

2.debug设置
开启了这个我们就可以使用仿真器下载程序了。

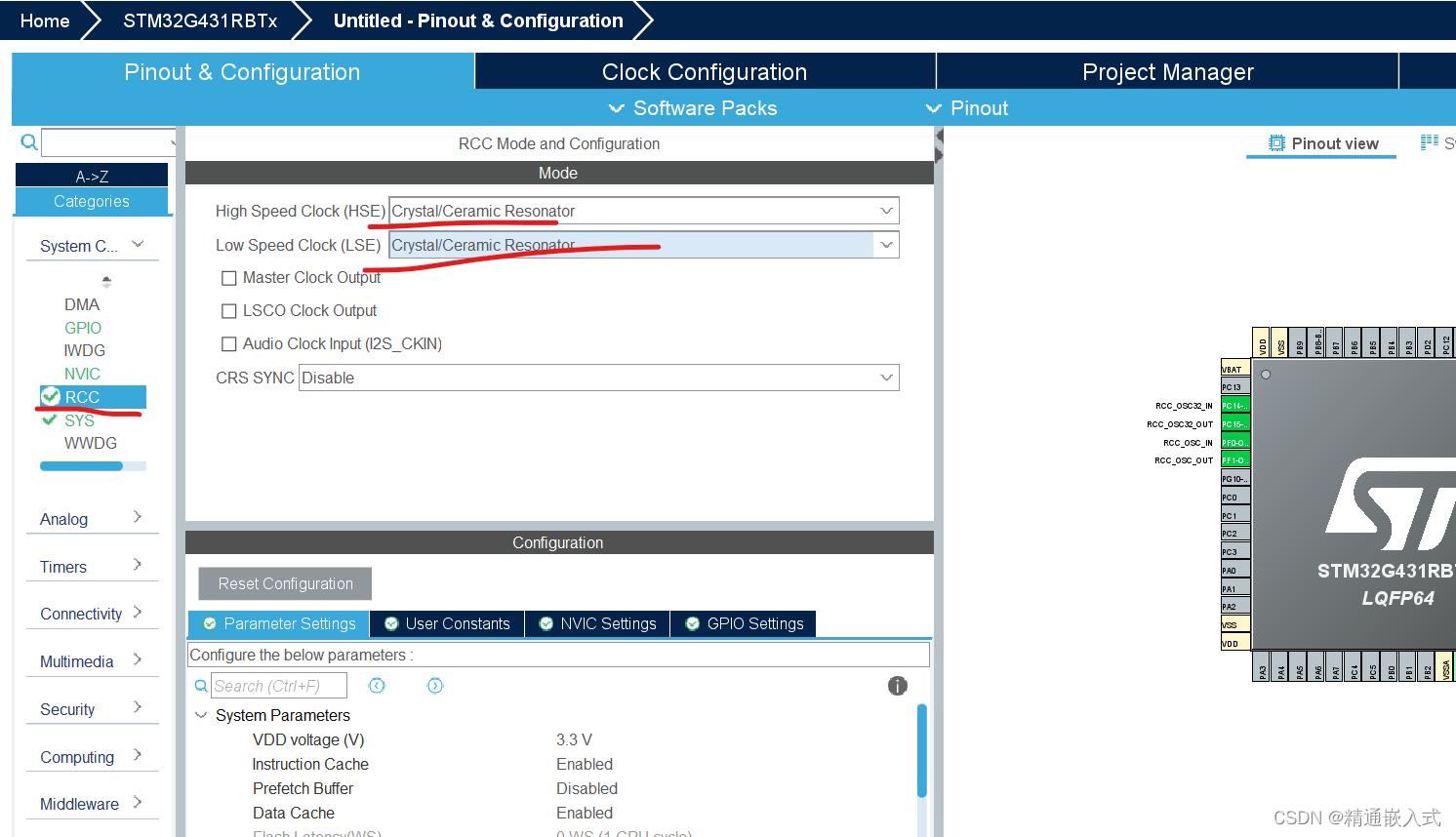

3.开启外部高速时钟

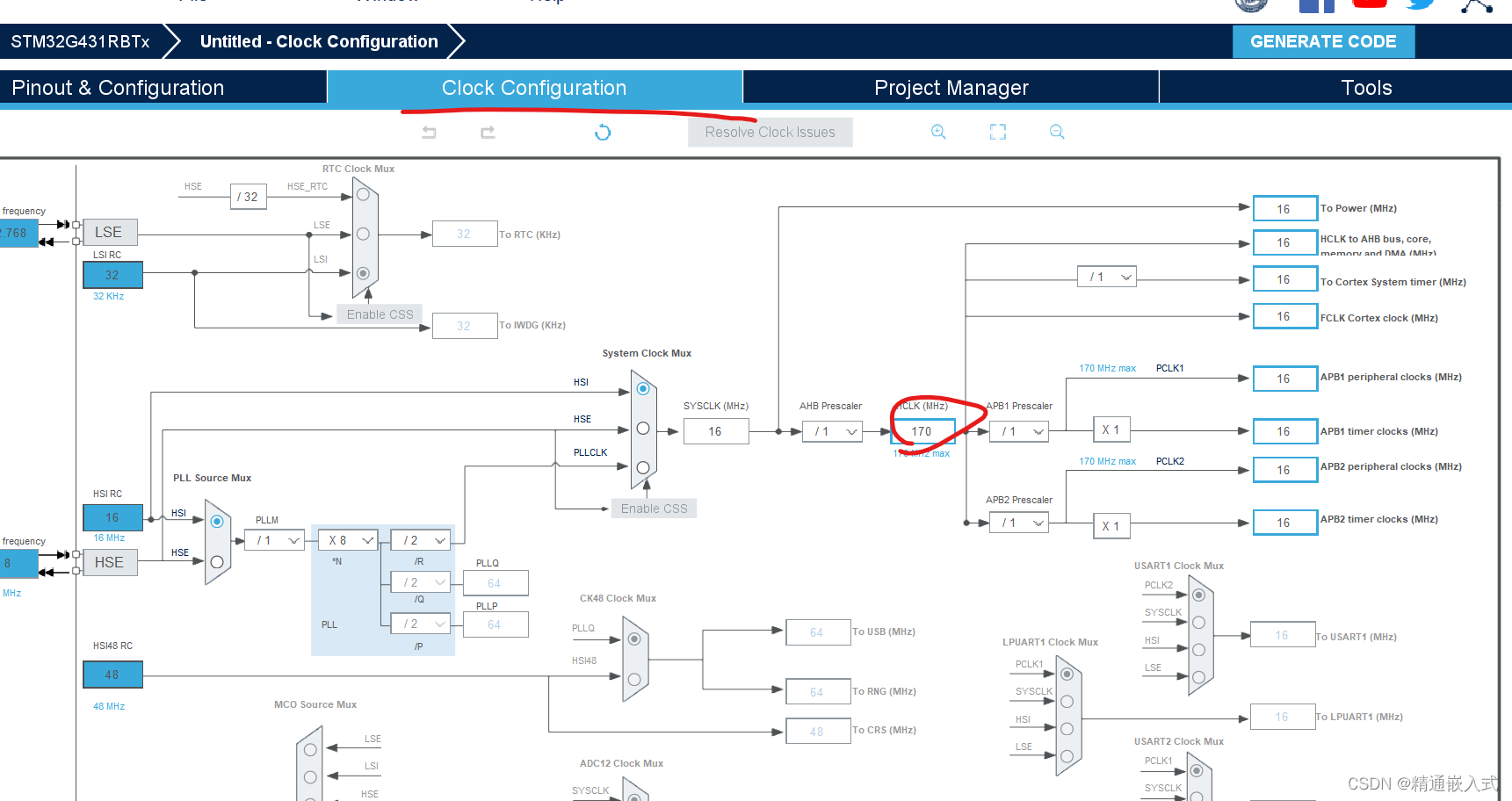

4.时钟树配置
这里直接选择最大频率，双击回车即可。

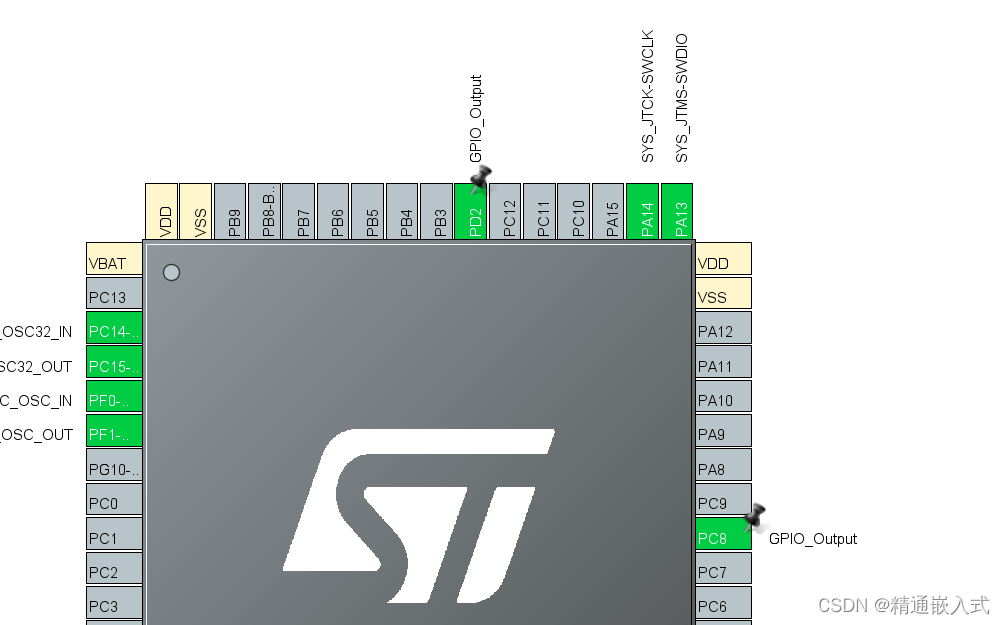

5.LED引脚选择
根据原理图我们选择PD2使能74HC537，选择PC8为输出引脚控制LED。
在这里插入图片描述

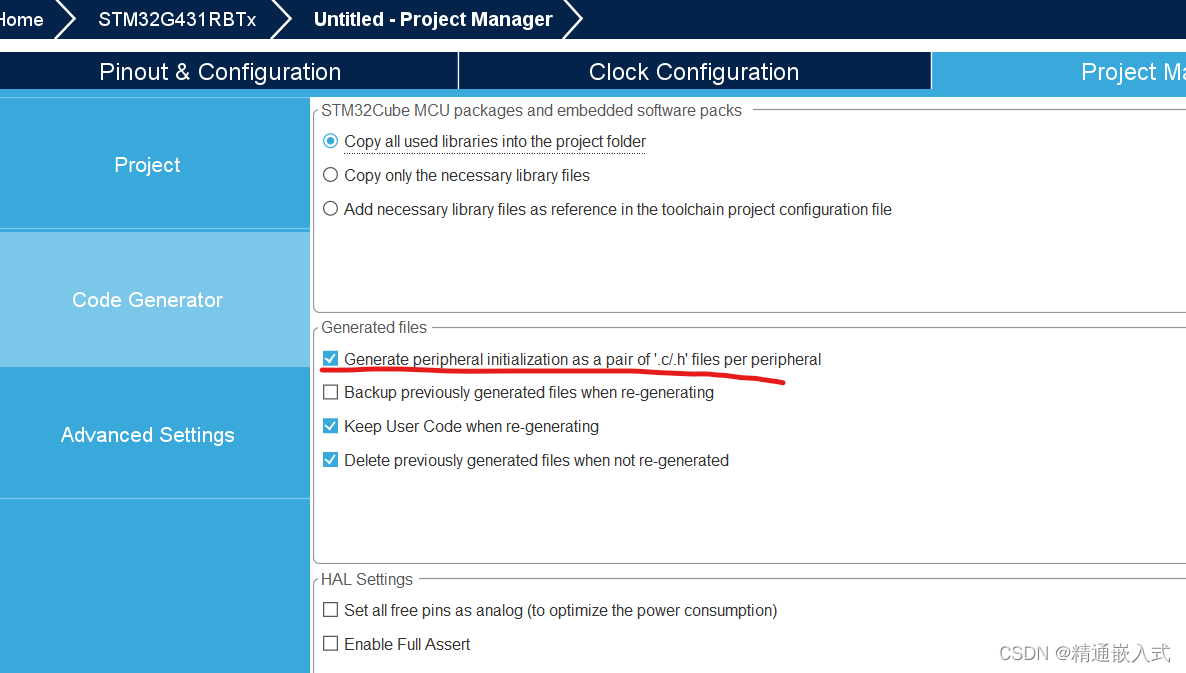

6.生成独立的.c和.h文件
在这里插入图片描述

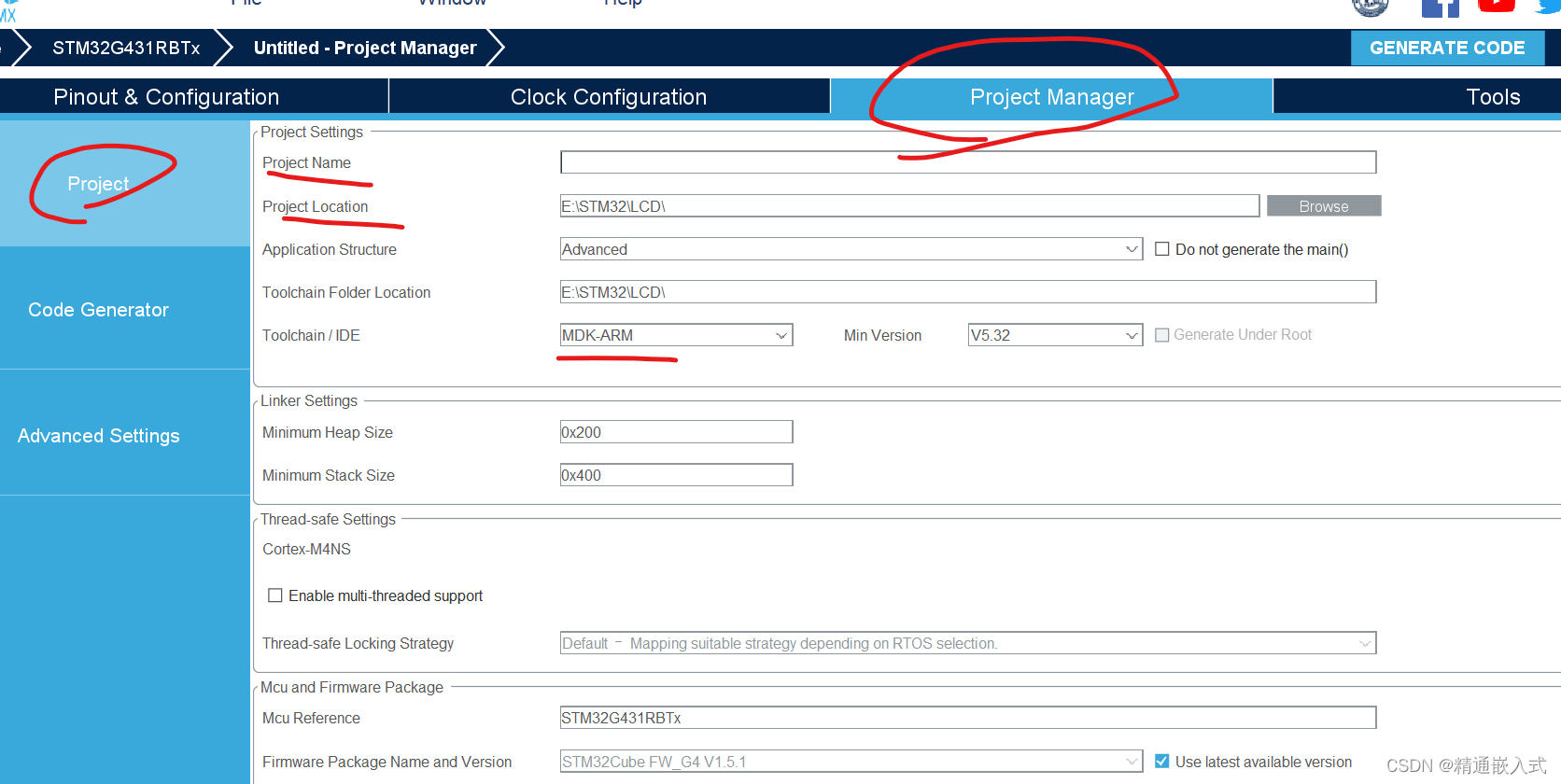

7.创建工程
这里工程名字和文件路径都不能有中文，否则会报错。
IDE选择MDK-ARM也就是keil5。
在这里插入图片描述

3.代码实现

根据原理图我们可以知道，当PC8为低电平时即点亮LED。

HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_RESET);

总结

点亮一个LED其实是很简单的。
