单bit 跨时钟域，从慢时钟域到快时钟域

• • 1，首先，了解一些问题
  • 2，RTL代码设计
  • 3，testbench测试代码
  • 4，RTL代码和testbench综合的电路原理图
  • 5，前仿真，验证

参考文献1，我的专栏，多bitMUX同步器
参考文献2，本文主要参考

1，首先，了解一些问题

（1）怎么进行跨时钟域的处理？ 打两拍进行同步。
（2）同步前后时钟域的快慢延伸出了两种情况：
1，先快后慢；确保在快时钟域内能采样到值，本题解决这个问题。
2，先慢后快；

怎么将信号从快时钟域同步到慢时钟域呢？
答：将一个脉冲信号展宽为电平信号，让一个很短的脉冲信号变成一个很长的电平信号，就可以实现被快时钟域采样到。为了实现这个目的，我们在慢时钟域重新通过组合逻辑设计寄存器外围电路，这里我们使用异或门来进行展宽。

区分电平同步、脉冲同步、边沿同步。
电平同步，就是正常的打两拍；
边沿同步，是在正常的打两拍的基础上，clkb时钟域用边沿检测电路处理一下 output信号，让这个信号保证为一个周期。
脉冲同步，是指在clka时钟域将脉冲信号处理成电平信号，再进行打两拍，再重复边沿同步的边沿检测电路的操作。

2，RTL代码设计

// 单bit 跨时钟域，从慢时钟域到快时钟域
module one_bit_cdc(
data, clka, clkb, rst_n, data_out
);
input  data;
input  clka;
input  clkb;
input  rst_n;output data_out;reg data_r;
reg [1:0] data_b_r;always@(posedge clka or negedge rst_n)if(!rst_n)data_r <= 0;else data_r <= data;// 打两拍，解决亚稳态
always@(posedge clkb or negedge rst_n)if(!rst_n)data_b_r <= 0;else begindata_b_r[0] <= data_r;data_b_r[1] <= data_b_r[0];endassign data_out = data_b_r[1];endmodule

3，testbench测试代码

// 单bit 测试信号
module one_bit_cdc_tb;
reg  data;
reg  clka;
reg  clkb;
reg  rst_n;wire data_out;always #20  data = $random;always #10   clka = ~clka;   // 时钟  周期20
always #4    clkb = ~clkb;   // 时钟  周期8   initial beginrst_n = 0;  clka = 1; clkb = 1;
#15;  rst_n = 1;
endone_bit_cdc uu(
.data(data),
.clka(clka),
.clkb(clkb),
.rst_n(rst_n),
.data_out(data_out)
);endmodule

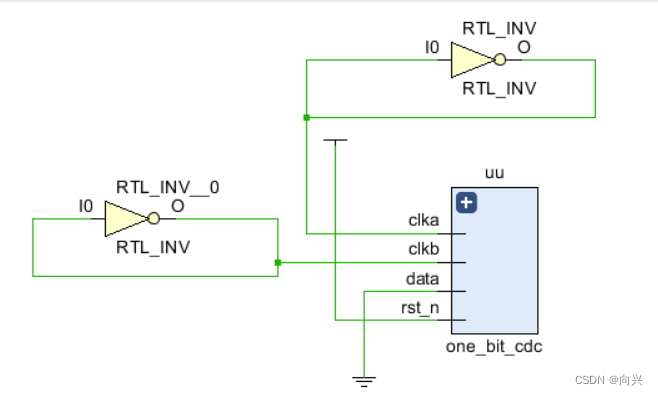

4，RTL代码和testbench综合的电路原理图

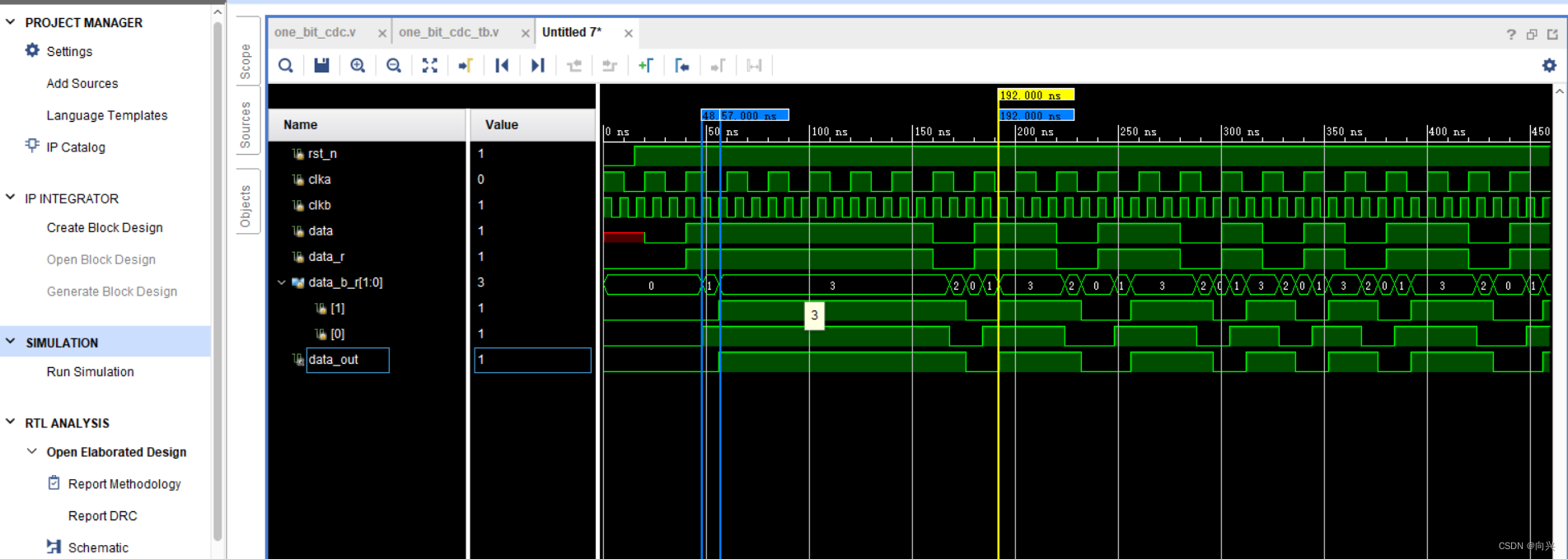

5，前仿真，验证
