一、理论基础

高速数据采集在军用民用领域都有着广泛的应用。高速数据采集系统在自动控制、电气测量、地质物探、航空航天等工程实践中有着极为广泛的应用。如何对高速的信号进行实时采集、实时存储，保证信号不丢失，以满足工业现场的需要，一直是高速数据采集系统研究的一个重要方向。数据采集系统是信号与信息处理系统中不可缺少的重要组成部分，同时也是软件无线电系统中的核心模块。

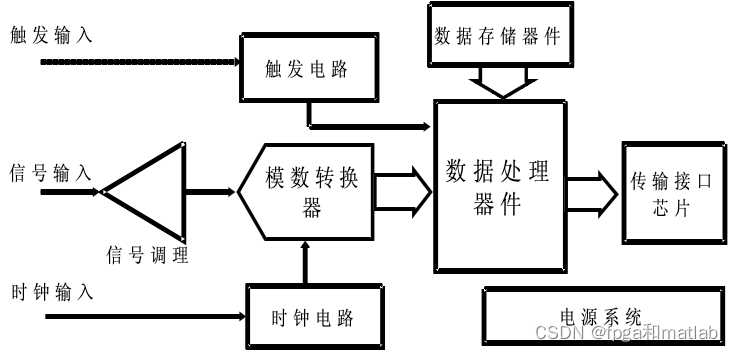

高速数据采集系统主要包括以下几个部分：模拟信号调理电路、模数转换器、数据处理器件、数据存储器件、时钟电路、触发电路、传输接口芯片和电源系统等，如图1所示。

图1 高速数据采集系统结构图

其中，模拟信号调理电路是用来将模拟信号放大调整到ADC的采样量程之内，这样既能充分发挥ADC的性能，又能保证采样数据的完整性；ADC是高速数据采集系统的核心器件，模拟信号输入，数字信号输出；数据处理器件有很多种，可以根据实际的不同需要进行选择；数据存储器件主要用于存储数据，可以进行显示，回放和数据处理等操作；时钟电路是比较重要的，时钟的稳定性和精确性决定着数据采集的结果，所以一般的做法是单独设计稳定的时钟电路；触发电路实现外部对数据采集频率和次数的控制，传输接口用于将数据传输给计算机进行后处理。

采用单路高速A/D转换器以及存储器构成串行采集系统系统框图如图2所示:

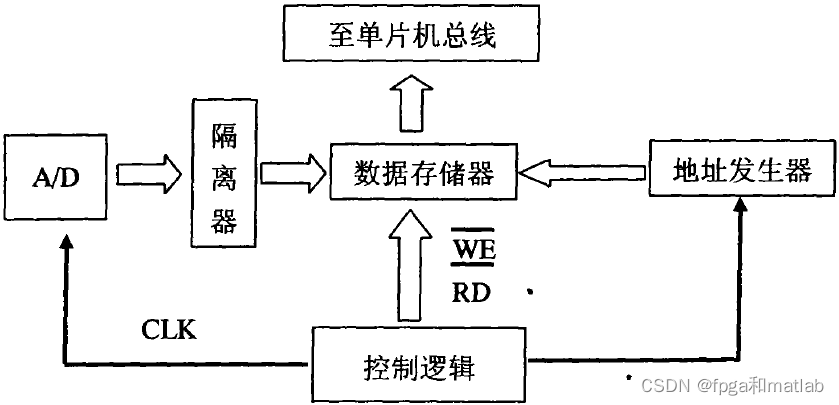

图2 单路高速数据采集框图

采用单路高速AD转换器和高速存储电路来构成字串行采集系统，系统的采样就属于实时采样，适用于任何形式的信号波形，重复的或不重复的，单次的或连续的。又由于所有采样点是以时间为顺序，因而易于实现波形显示功能。但是采用单片高速A/D芯片和高速存储器件，会大大提高系统开发成本。同时系统的采样率就受到A/D转换器最高转换速率以及存储器写入速度的限制。因此，单通道数据采集系统的采集速度受器件自身参数的限制，很难再大幅度提高其转换速度。

二、核心程序

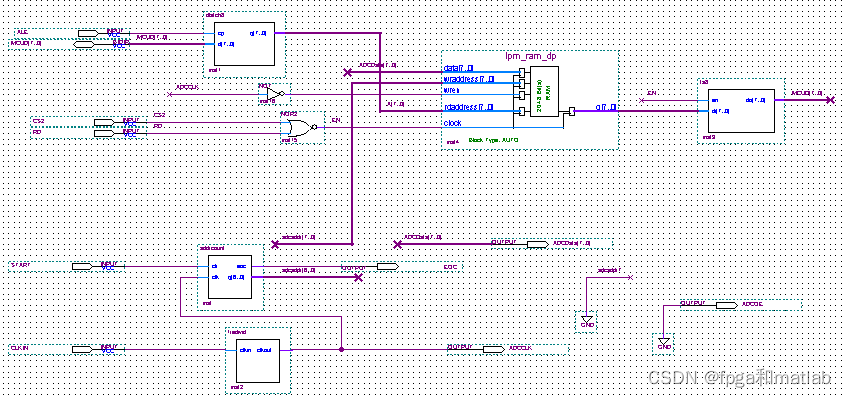

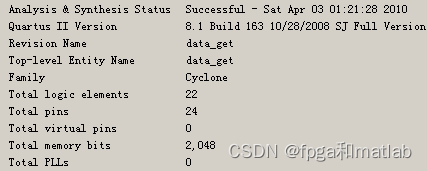

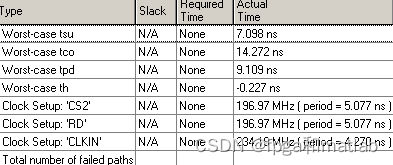

其整体结构如下所示：

2.1锁存器模块

系统工作的时候要对数据进行锁存，然后进行传输，通常这样做可以使系统更加稳定的工作，其工作原理比较简单，实现代码如下所示：

library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity dlatch8 isport(cp: in std_logic;d:  in std_logic_vector(7 downto 0);q:  out std_logic_vector(7 downto 0));end dlatch8;architecture one of dlatch8 isbeginprocess(cp,d)beginif(cp='1') thenq<=d;end if;end process;end;

2.2双口地址计数器模块

地址计数器用来给RAM存储器产生地址信号。由RAM的写入时钟来控制，每当时钟上升沿到来一次，地址计数器就自动加1，直到进行至RAM的底部，表示此时RAM已经写满。下面给出由VHDL语言实现的地址计数器部分源代码。

library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;use ieee.std_logic_arith.all;entity addrcount isport(clr:in std_logic;clk:in std_logic;eoc: out std_logic;q: buffer std_logic_vector(6 downto 0));end;architecture beha of addrcount isbeginprocess(clr,clk)beginif(clk'event and clk='1') thenif clr='0'thenq<="0000000";elsif(q="1111111")thenq<="1111111";elseq<=q+1;end if;end if;end process;process(q)beginif(q="1111111") theneoc<='0';elseeoc<='1';end if;end process;end beha;

2.3双口RAM模块

对于高速数据接收，一般发送端和接收端的时钟是异步的，这就涉及到异步时钟域数据的传输的问题，此外在不同时钟控制的时钟域中传递数据时，了避免发生亚稳态和产生毛刺，应该做好异步时钟域之间的隔离处理。通常，可采用DPRAM以数据缓冲的形式来作为异步时钟域之间的隔离接口。

LIBRARY ieee;
USE ieee.std_logic_1164.all;
LIBRARY altera_mf;
USE altera_mf.all;
ENTITY lpm_ram_dp ISPORT(clock		: IN STD_LOGIC ;data		: IN STD_LOGIC_VECTOR (7 DOWNTO 0);rdaddress		: IN STD_LOGIC_VECTOR (7 DOWNTO 0);wraddress		: IN STD_LOGIC_VECTOR (7 DOWNTO 0);wren		: IN STD_LOGIC  := '1';q		: OUT STD_LOGIC_VECTOR (7 DOWNTO 0));
END lpm_ram_dp;
ARCHITECTURE SYN OF lpm_ram_dp ISSIGNAL sub_wire0	: STD_LOGIC_VECTOR (7 DOWNTO 0);COMPONENT altsyncramGENERIC (address_aclr_a		: STRING;address_aclr_b		: STRING;address_reg_b		: STRING;indata_aclr_a		: STRING;intended_device_family		: STRING;lpm_type		: STRING;numwords_a		: NATURAL;numwords_b		: NATURAL;operation_mode		: STRING;outdata_aclr_b		: STRING;outdata_reg_b		: STRING;power_up_uninitialized		: STRING;read_during_write_mode_mixed_ports		: STRING;widthad_a		: NATURAL;widthad_b		: NATURAL;width_a		: NATURAL;width_b		: NATURAL;width_byteena_a		: NATURAL;wrcontrol_aclr_a		: STRING);PORT (wren_a	: IN STD_LOGIC ;clock0	: IN STD_LOGIC ;address_a	: IN STD_LOGIC_VECTOR (7 DOWNTO 0);address_b	: IN STD_LOGIC_VECTOR (7 DOWNTO 0);q_b	: OUT STD_LOGIC_VECTOR (7 DOWNTO 0);data_a	: IN STD_LOGIC_VECTOR (7 DOWNTO 0));END COMPONENT;
BEGINq    <= sub_wire0(7 DOWNTO 0);altsyncram_component : altsyncramGENERIC MAP (address_aclr_a => "NONE",address_aclr_b => "NONE",address_reg_b => "CLOCK0",indata_aclr_a => "NONE",intended_device_family => "Cyclone",lpm_type => "altsyncram",numwords_a => 256,numwords_b => 256,operation_mode => "DUAL_PORT",outdata_aclr_b => "NONE",outdata_reg_b => "CLOCK0",power_up_uninitialized => "FALSE",read_during_write_mode_mixed_ports => "DONT_CARE",widthad_a => 8,widthad_b => 8,width_a => 8,width_b => 8,width_byteena_a => 1,wrcontrol_aclr_a => "NONE")PORT MAP (wren_a => wren,clock0 => clock,address_a => wraddress,address_b => rdaddress,data_a => data,q_b => sub_wire0	); END SYN;

2.4时钟分频模块

一般在高速系统中，时钟的生产有两种方法实现，PLL锁相环法和计数器分频法。下面我们对两种方法做简单的介绍。

计数器分频器的设计比较简单，其主要通过计数器来控制时钟发现跳板的周期，这里我们对其工作原理就不做介绍了。本系统由于使用的分频器比较简单，因此在这个系统中，我们将实用计数器分频器来设计时钟。

其实现的VHDL代码如下所示：

LIBRARY IEEE;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity fredivid isport(clkin:in std_logic;clkout: out std_logic);end fredivid;architecture one of fredivid issignal q:std_logic_vector(1 downto 0);beginprocess(clkin)beginif(clkin'event and clkin='1')thenif(q="11")thenq<="00";elseq<=q+1;end if;end if;end process;process(q)beginif(q(1)='1') thenclkout<='1';elseclkout<='0';end if;end process; end;
