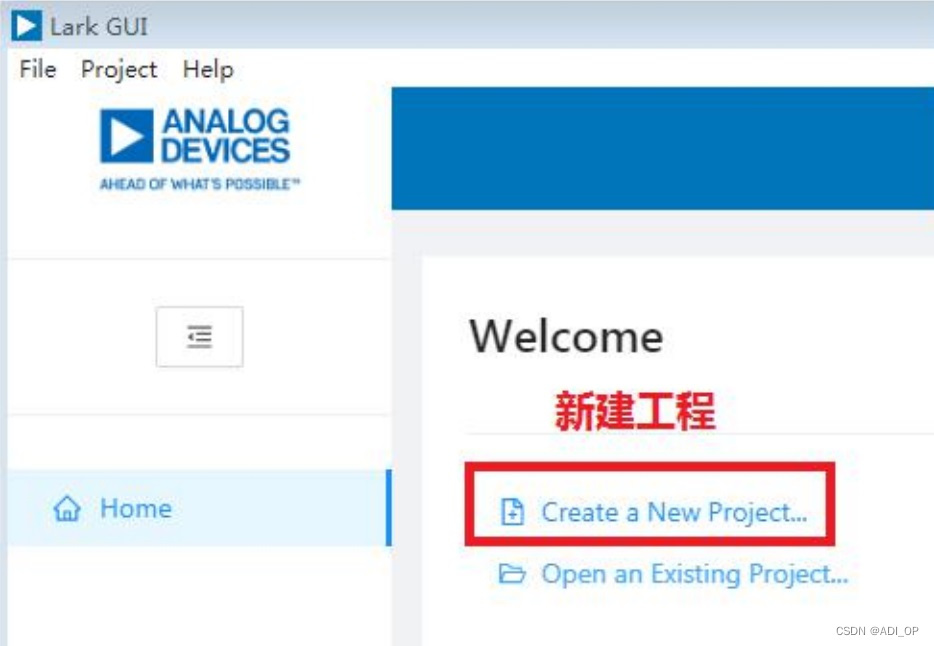

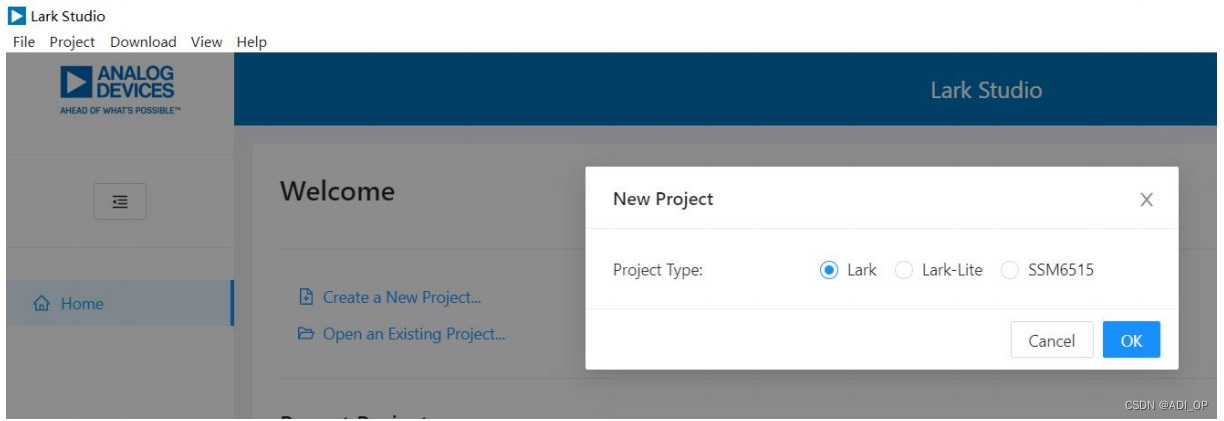

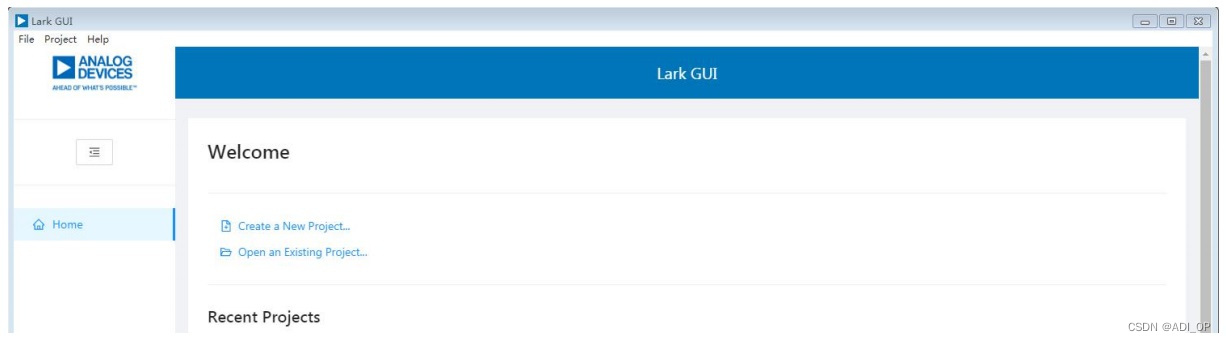

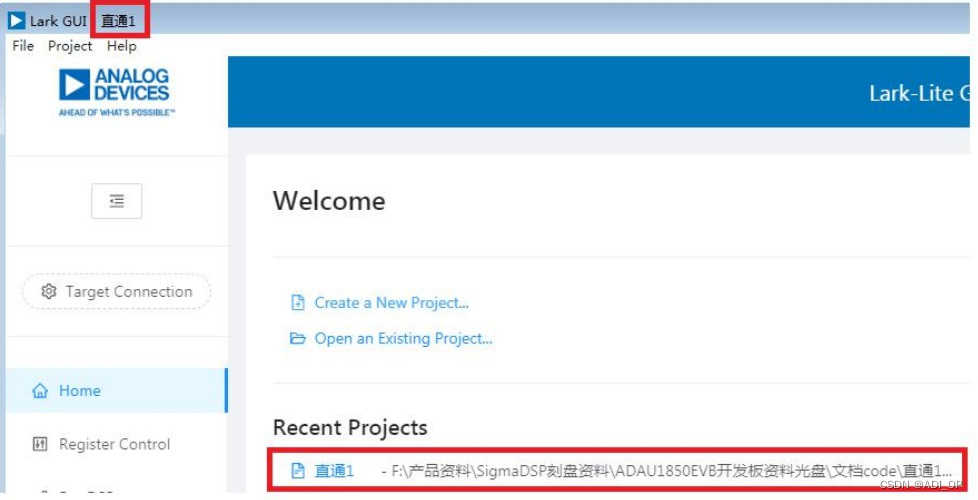

2. 首先我们来新建一个工程:

3. 进行工程配置(很关键)

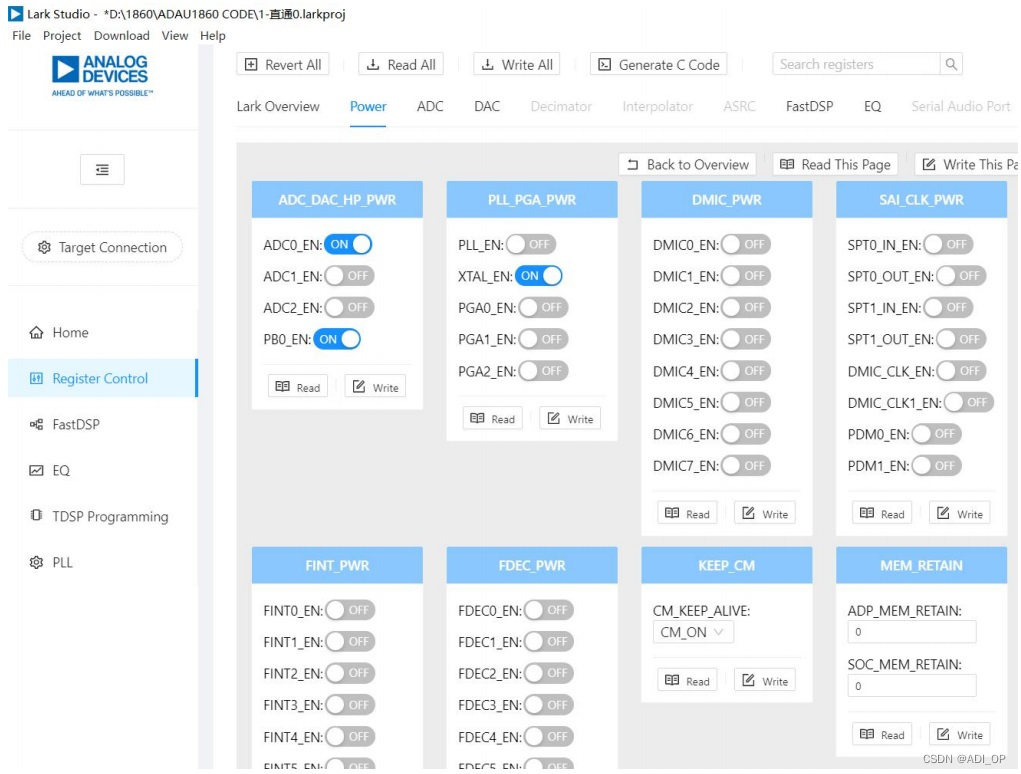

1)这一步非常重要,首先我们要把芯片的 Power 打开:

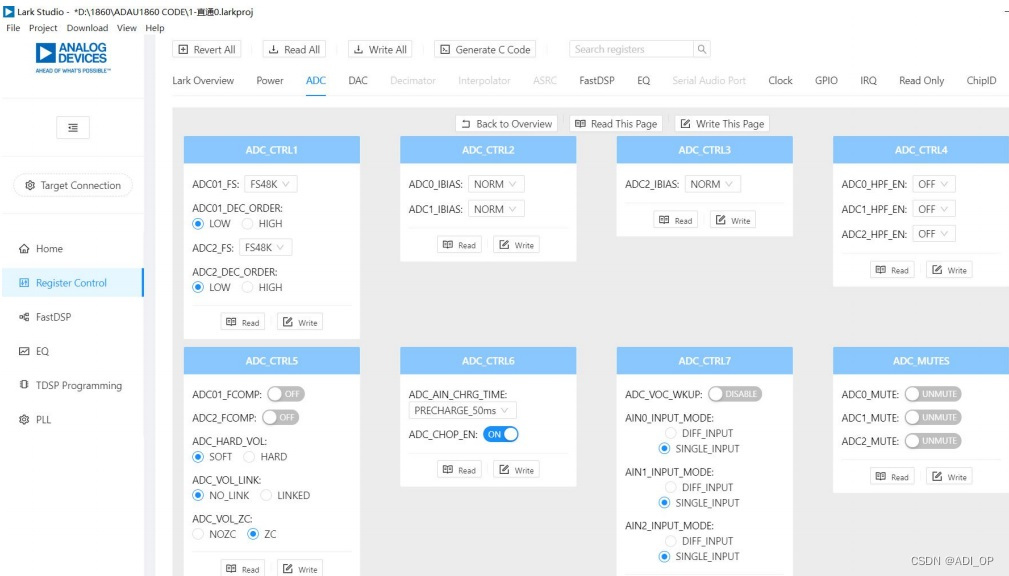

2)ADC 设置,注意因为我们输入的都是 LINE IN,所以我在 ADC_CTRL7 这里,把输入通道全 部都从默认的 DIFF 输入修改成了 SINGLE_INPUT。

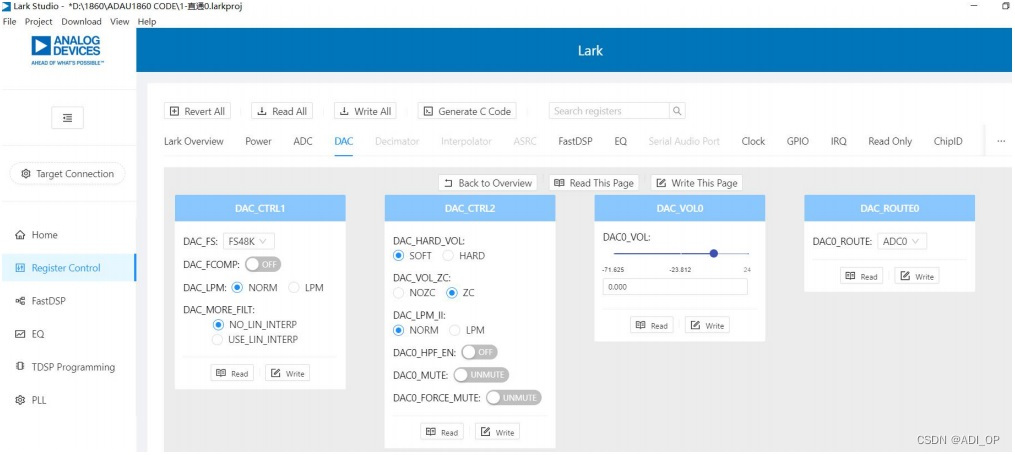

3)DAC 设置

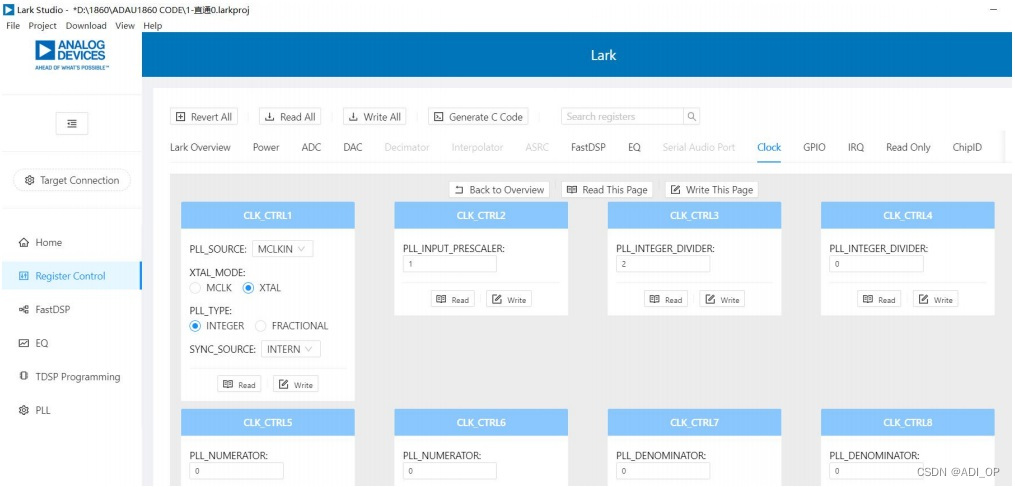

4)Clock 设置

注意,我的板子硬件设计是外部时钟,所以要按 CLK_CTRL1 里来配置。

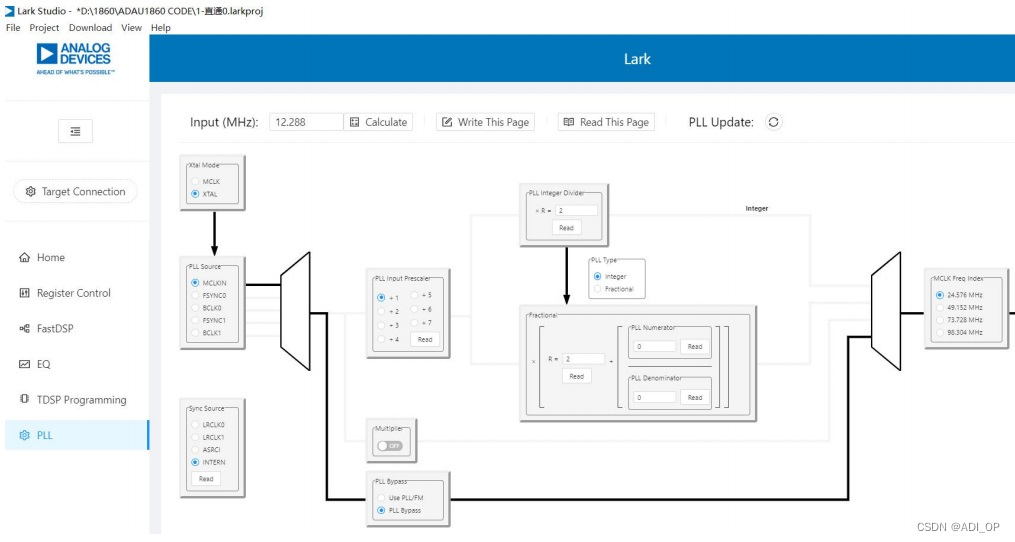

5)PLL 设置
以上,寄存器就全部配置完成了。如果大家觉得太麻烦,可以直接用我配好的例程。
4. 进行仿真器的链接

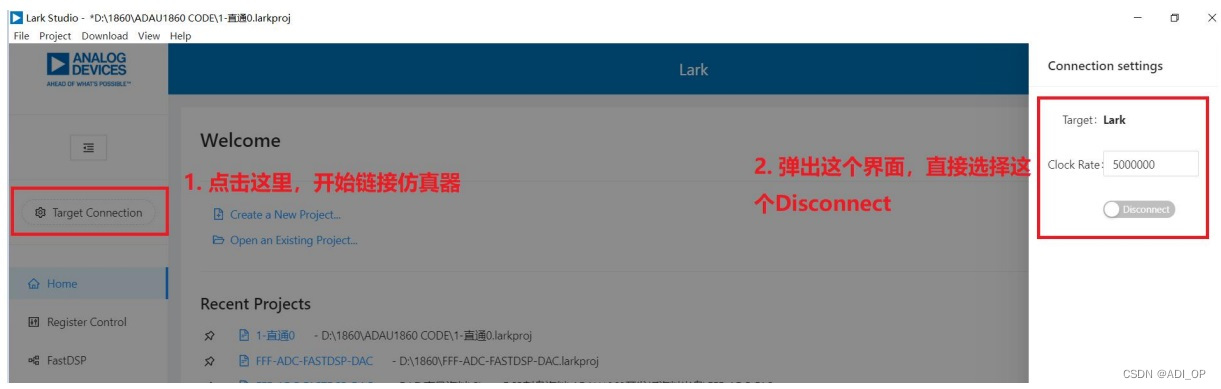

1)按下图所示操作

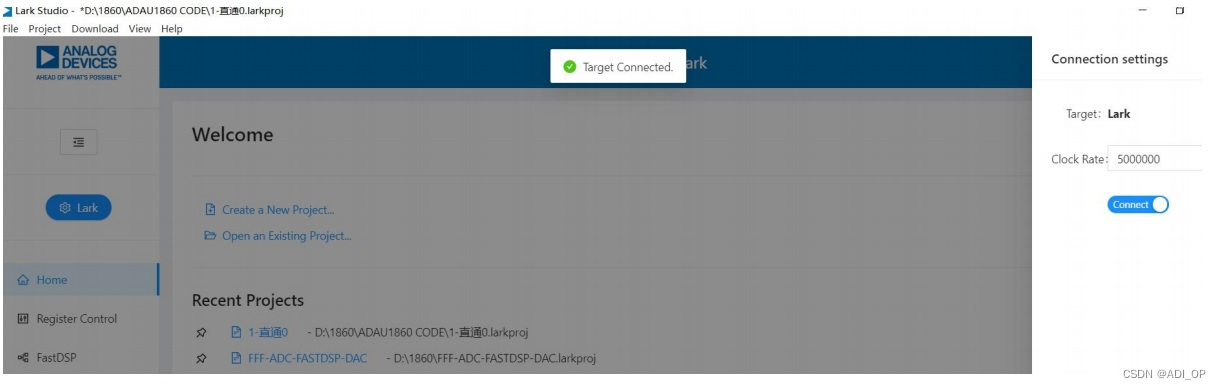

2) 链接成功后显示如下图

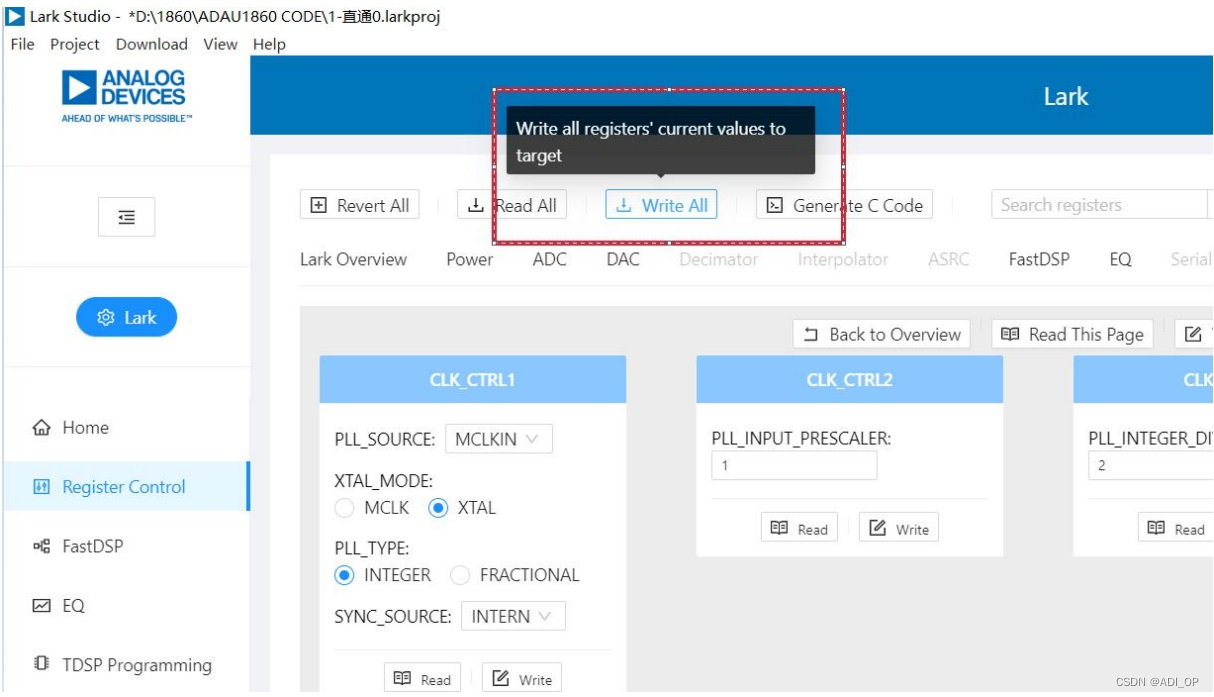

5. 下载配置好的程序

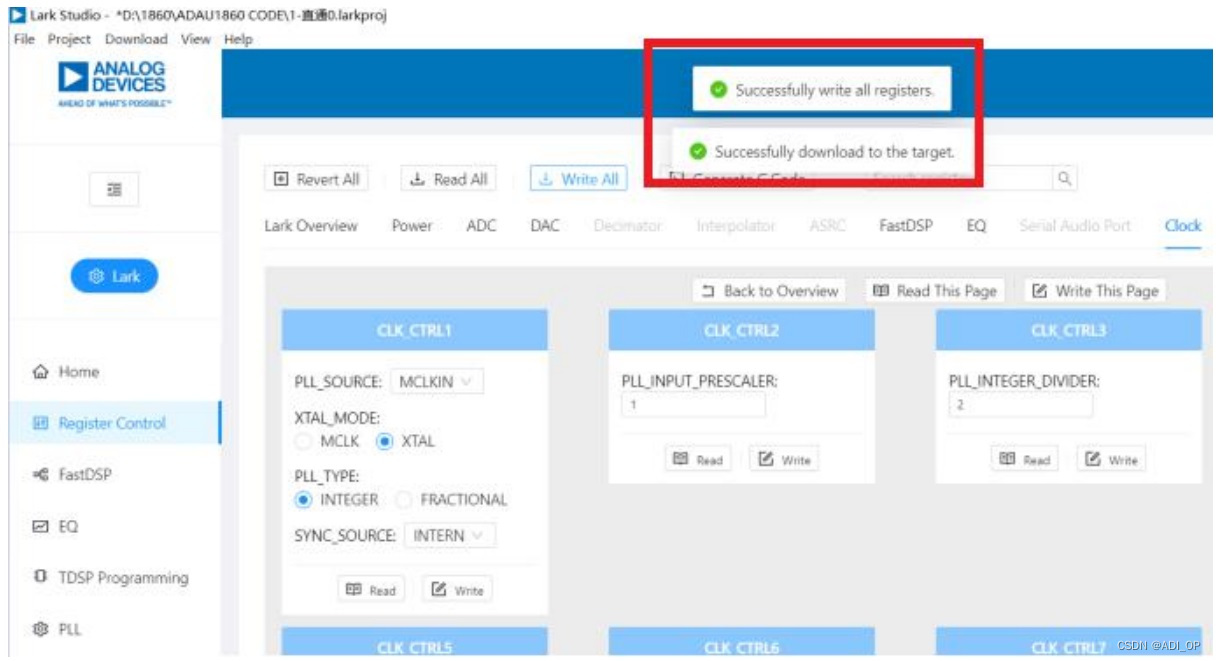

下载完之后,如下图:

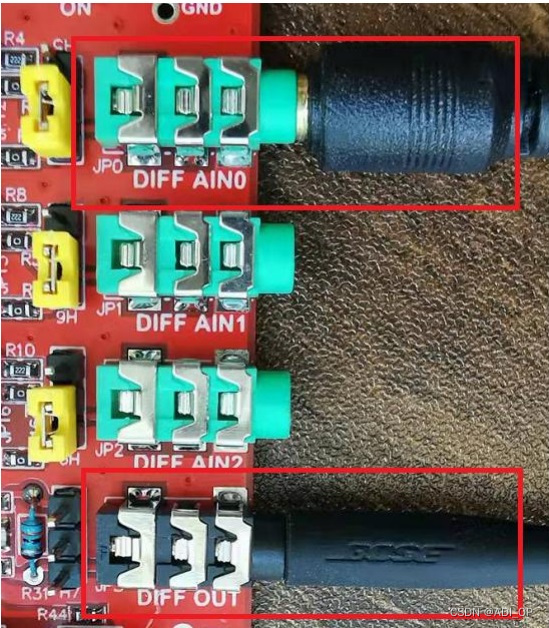

手机通过 AIN0 端口输入模拟音源,耳机从输出端口听到音乐,完成 AD 到 DA 的直通。
看板子的丝印,我软件里设置的是 DIFF AIN0 输入,那么板子上对应的就是 DIFF AIN0 接口。

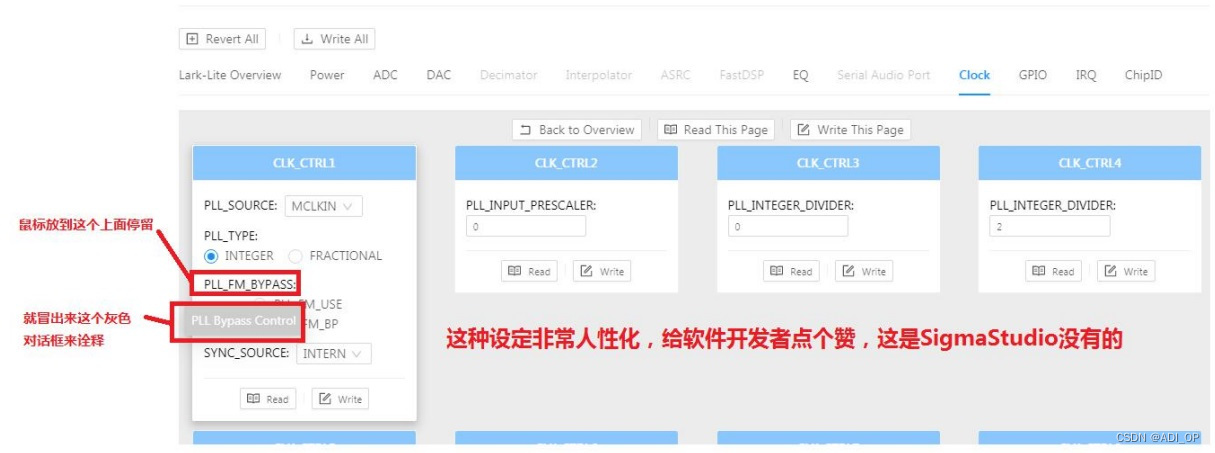

特别注意:新手朋友看到寄存器里这么多选项,到底每个是什么意思?在 Lark Studio 里做的非常好,你只需要把鼠标放到这个模块的字上,就会有对他的简短解释,如下图:
以上就是第一个程序的实现全过程啦,全部都是以图说话,操作鼠标点一点,就实现了,不难吧。预告一下,有很多OP的小伙伴希望OP讲一讲A2B,汽车音频总线,这不就巧了么,上个月刚做完一个A2B的项目,画了一堆板子,整了好些个资料,反正被封在家也没事干,等1860的调试记录上传完了,我再来详细的说一说A2B吧。
