🍔 Preface

本文简单介绍如何实现即时战略游戏中框选战斗单位的功能，如图所示：

🍺 实现思路：

本文将该功能的实现拆分为以下部分：

• 在屏幕坐标系中绘制框选范围；
• 根据框选范围定位其在世界坐标系中对应的区域；
• 在该区域内进行物理检测。

✨ 如何在屏幕坐标系内绘制框选框

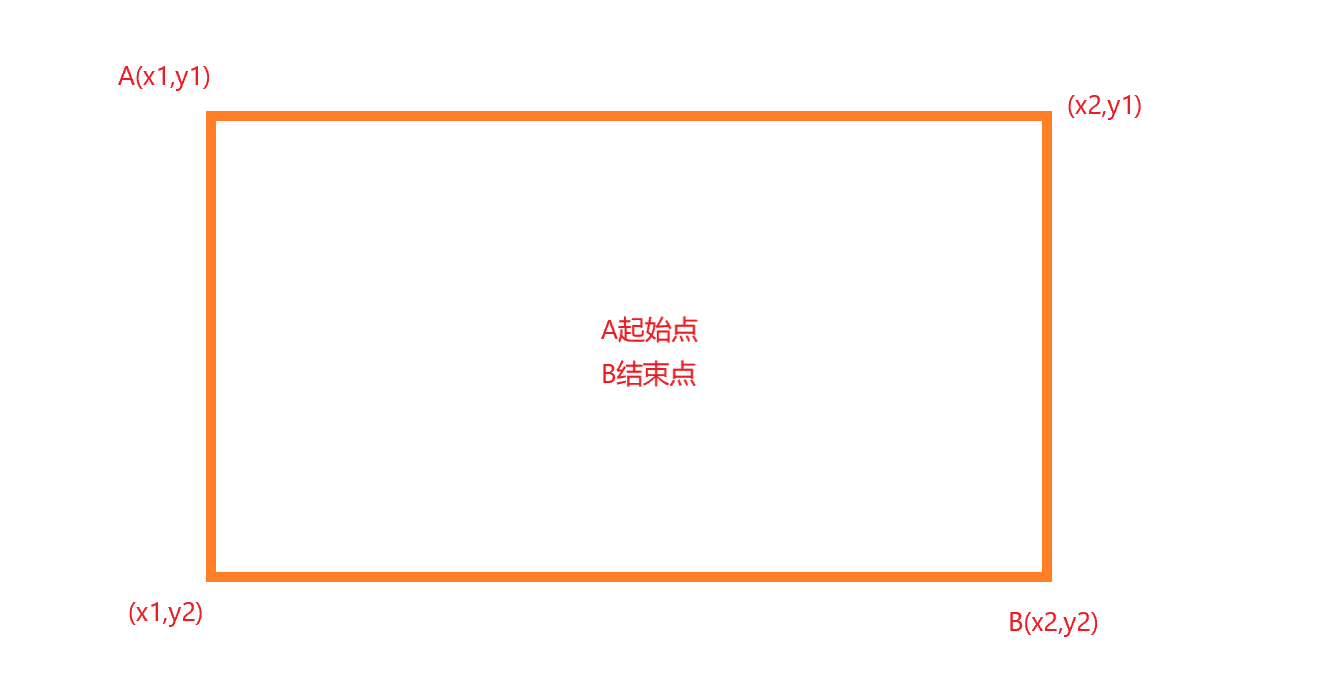

使用Line Renderer光线渲染器组件来进行范围绘制，当鼠标按下时，可以获得框选范围的起始点，鼠标持续按下时，鼠标位置则是框选范围的结束点，根据这两个点的坐标可以求得另外两个顶点的坐标，如图所示：

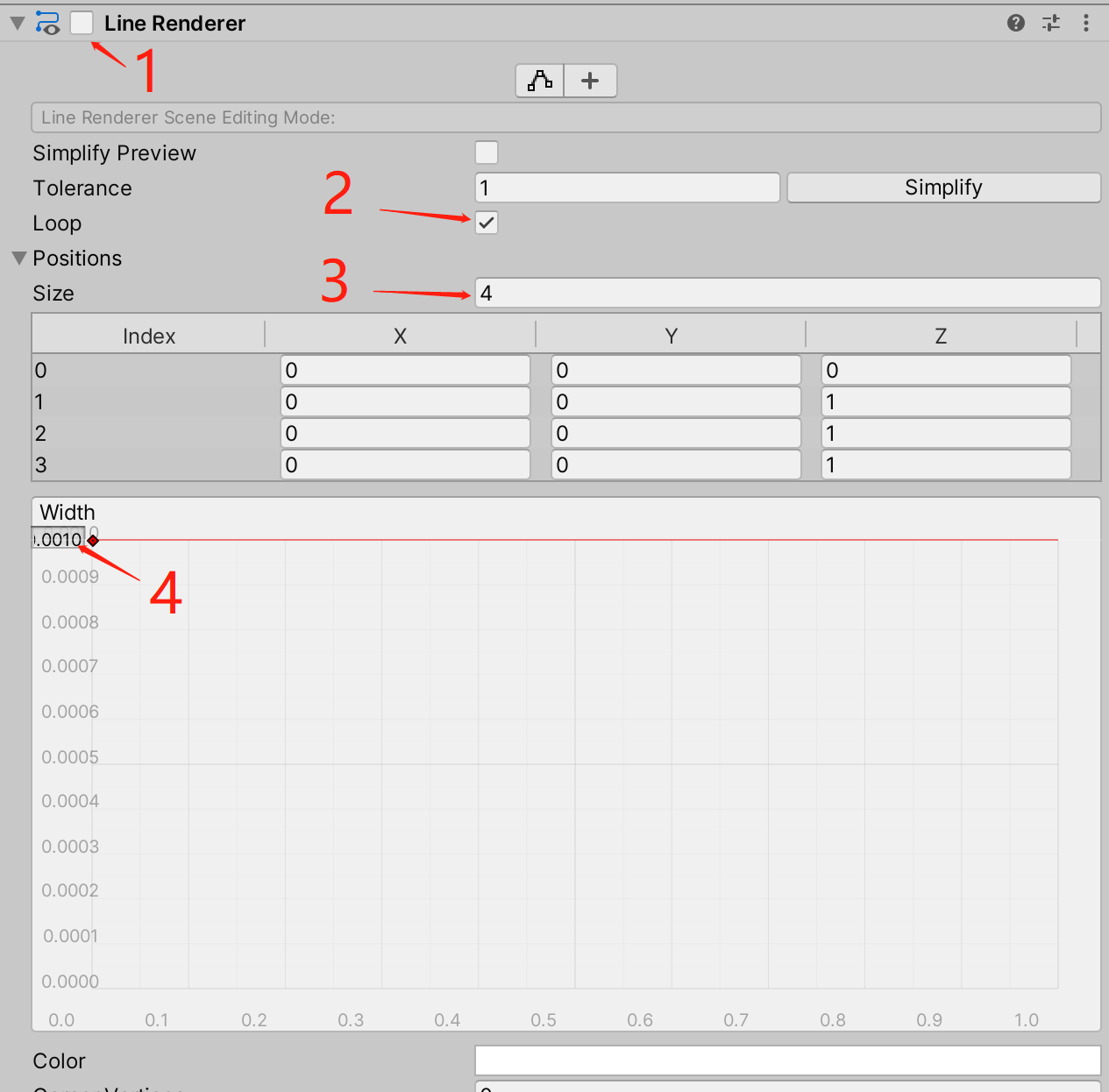

首先设置Line Renderer光线渲染器的属性：

• Enable：默认设为false，当鼠标按下时将其设为true；
• Loop：设为true，为了让第三个顶点与起始点相连形成闭环；
• Size：设为4，框选范围有4个顶点；
• Width：设为0.001即可，线框不需要很粗，可适当调整；

代码部分：

using UnityEngine;
using SK.Framework;
using System.Collections.Generic;public class Example : MonoBehaviour
{//光线渲染器组件private LineRenderer lineRenderer;//屏幕坐标系起始点private Vector3 screenStartPoint;//屏幕坐标系结束点private Vector3 screenEndPoint;private void Start(){//获取光线渲染器组件lineRenderer = GetComponent();}private void Update(){//鼠标按下if (Input.GetMouseButtonDown(0)){//激活光线渲染器lineRenderer.enabled = true;//屏幕坐标系起始点screenStartPoint = Input.mousePosition;screenStartPoint.z = 1;}//鼠标持续按下if (Input.GetMouseButton(0)){//屏幕坐标系结束点screenEndPoint = Input.mousePosition;screenEndPoint.z = 1;//求得框选框的另外两个顶点的位置Vector3 point1 = new Vector3(screenEndPoint.x, screenStartPoint.y, 1);Vector3 point2 = new Vector3(screenStartPoint.x, screenEndPoint.y, 1);//接下来使用光线渲染器画出框选范围lineRenderer.SetPosition(0, Camera.main.ScreenToWorldPoint(screenStartPoint));lineRenderer.SetPosition(1, Camera.main.ScreenToWorldPoint(point1));lineRenderer.SetPosition(2, Camera.main.ScreenToWorldPoint(screenEndPoint));lineRenderer.SetPosition(3, Camera.main.ScreenToWorldPoint(point2));}//鼠标抬起if (Input.GetMouseButtonUp(0)){//取消光线渲染器lineRenderer.enabled = false;}}
}

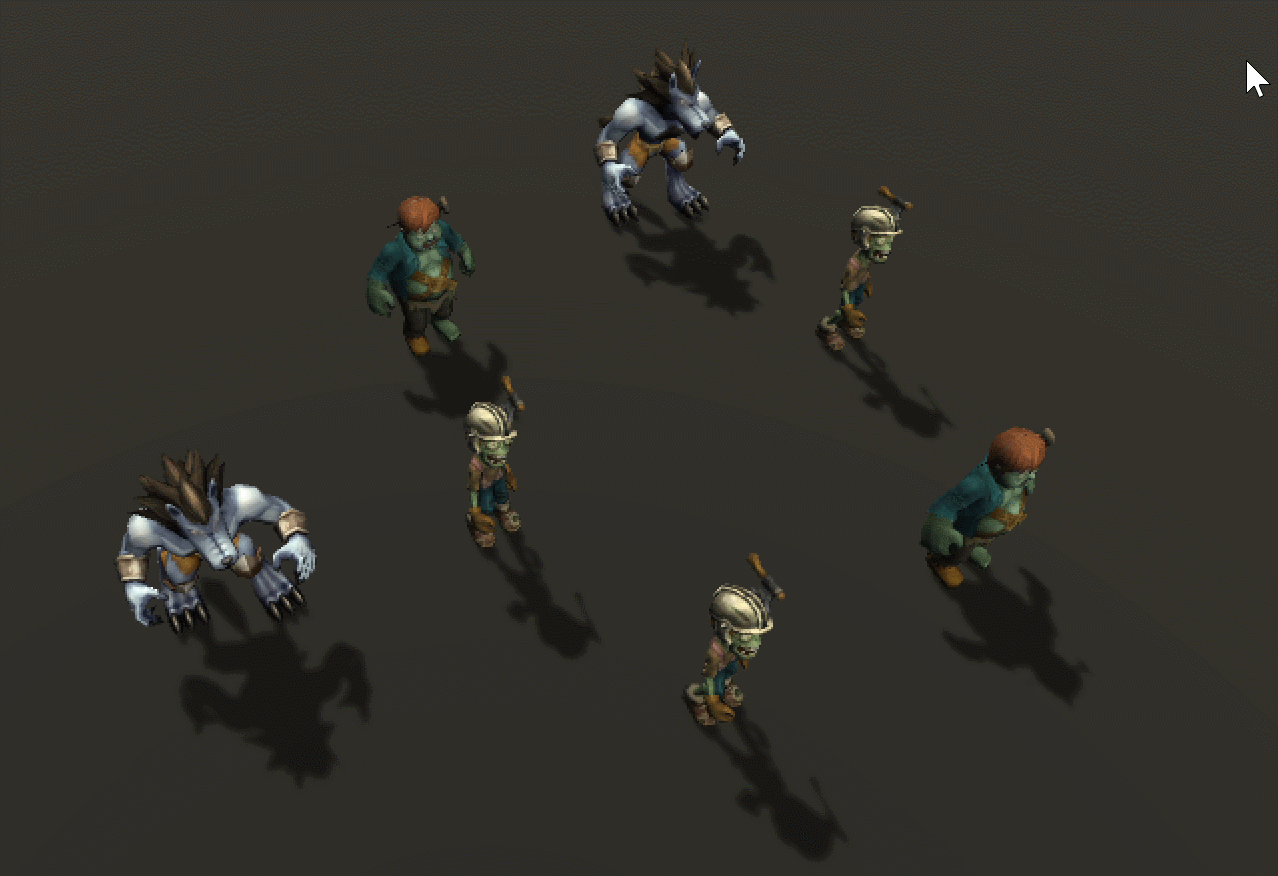

如图所示，已经实现框选范围的绘制：

🎉 根据框选范围定位其在世界坐标系中对应的区域

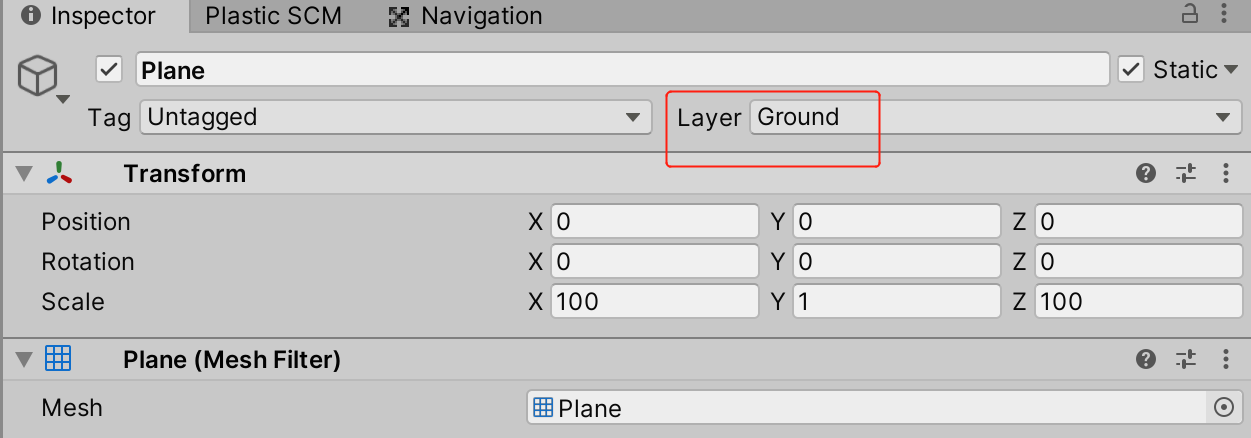

该部分的实现主要依靠物理射线检测，在鼠标位置发出射线，检测与地面的碰撞点，首先为Plane地面设置Layer层级：

在鼠标按下时根据射线检测信息确定世界坐标系中的起始点：

//鼠标按下
if (Input.GetMouseButtonDown(0))
{//激活光线渲染器lineRenderer.enabled = true;//屏幕坐标系起始点screenStartPoint = Input.mousePosition;screenStartPoint.z = 1;//射线检测if (Physics.Raycast(mainCamera.ScreenPointToRay(Input.mousePosition), out hit, 1 << LayerMask.NameToLayer("Ground"))){//世界坐标系起始点worldStartPoint = hit.point;}
}

在鼠标抬起时根据射线检测信息确定世界坐标系中的结束点：

//鼠标抬起
if (Input.GetMouseButtonUp(0))
{//取消光线渲染器lineRenderer.enabled = false;//射线检测if (Physics.Raycast(mainCamera.ScreenPointToRay(Input.mousePosition), out hit, 1 << LayerMask.NameToLayer("Ground"))){//世界坐标系结束点worldEndPoint = hit.point;}
}

🥇 在该区域内进行物理检测

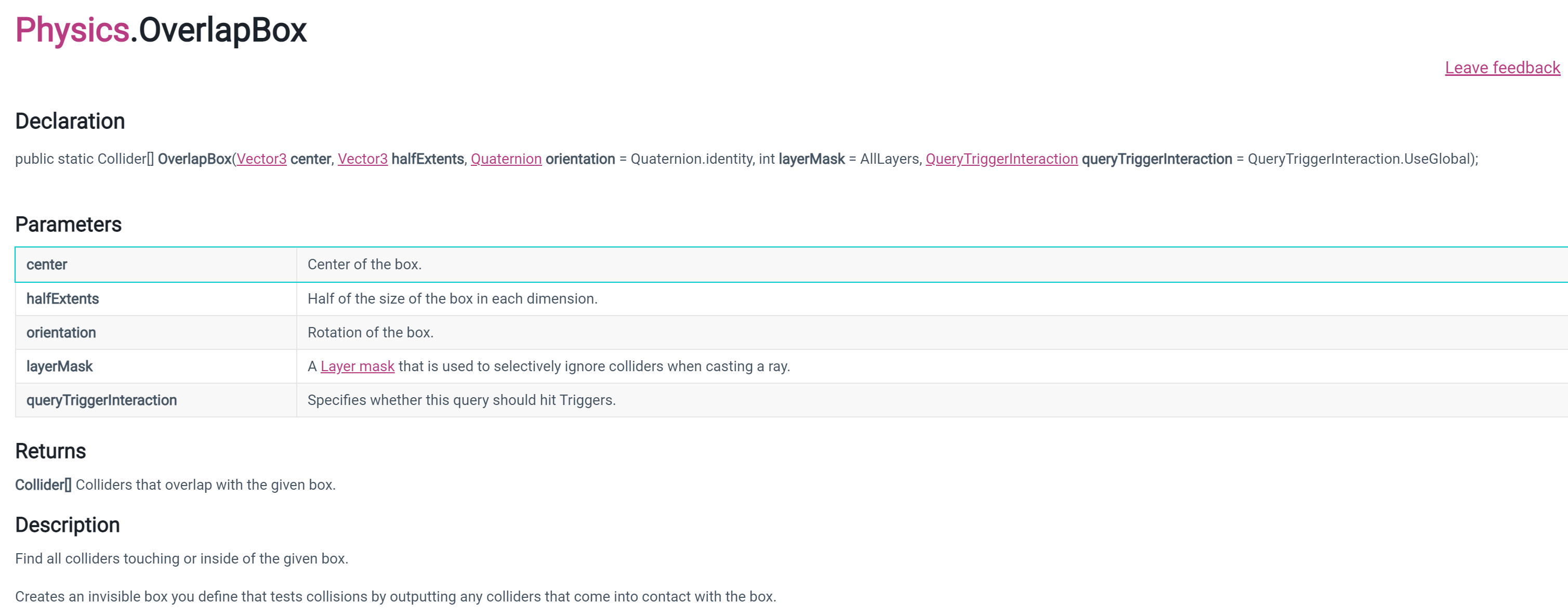

该部分用的的核心API：

可以理解为创建一个碰撞盒来检测该范围内的碰撞体，首先计算出该API需要传入的参数：

• center：该盒子的中心点；
• halfExtents：该盒子长宽高的一半。

//盒子中心点
Vector3 center = new Vector3((worldEndPoint.x + worldStartPoint.x) * .5f, 1f, (worldEndPoint.z + worldStartPoint.z) * .5f);
//盒子长宽高的一半
Vector3 halfExtents = new Vector3(Mathf.Abs(worldEndPoint.x - worldStartPoint.x) * .5f, 1f, Mathf.Abs(worldEndPoint.z - worldStartPoint.z) * .5f);

有了这两个参数，调用该API可以获得该区域内的所有碰撞体，遍历判断碰撞体身上如果包含指定的组件，则将其选中，这里使用Outline高亮组件来表示：

//盒子中心点
Vector3 center = new Vector3((worldEndPoint.x + worldStartPoint.x) * .5f, 1f, (worldEndPoint.z + worldStartPoint.z) * .5f);
//盒子长宽高的一半
Vector3 halfExtents = new Vector3(Mathf.Abs(worldEndPoint.x - worldStartPoint.x) * .5f, 1f, Mathf.Abs(worldEndPoint.z - worldStartPoint.z) * .5f);
//检测到盒子内的碰撞器
Collider[] colliders = Physics.OverlapBox(center, halfExtents);for (int i = 0; i < colliders.Length; i++)
{var collider = colliders[i];var outline = collider.GetComponent();if (outline != null){outline.enabled = true;}
}

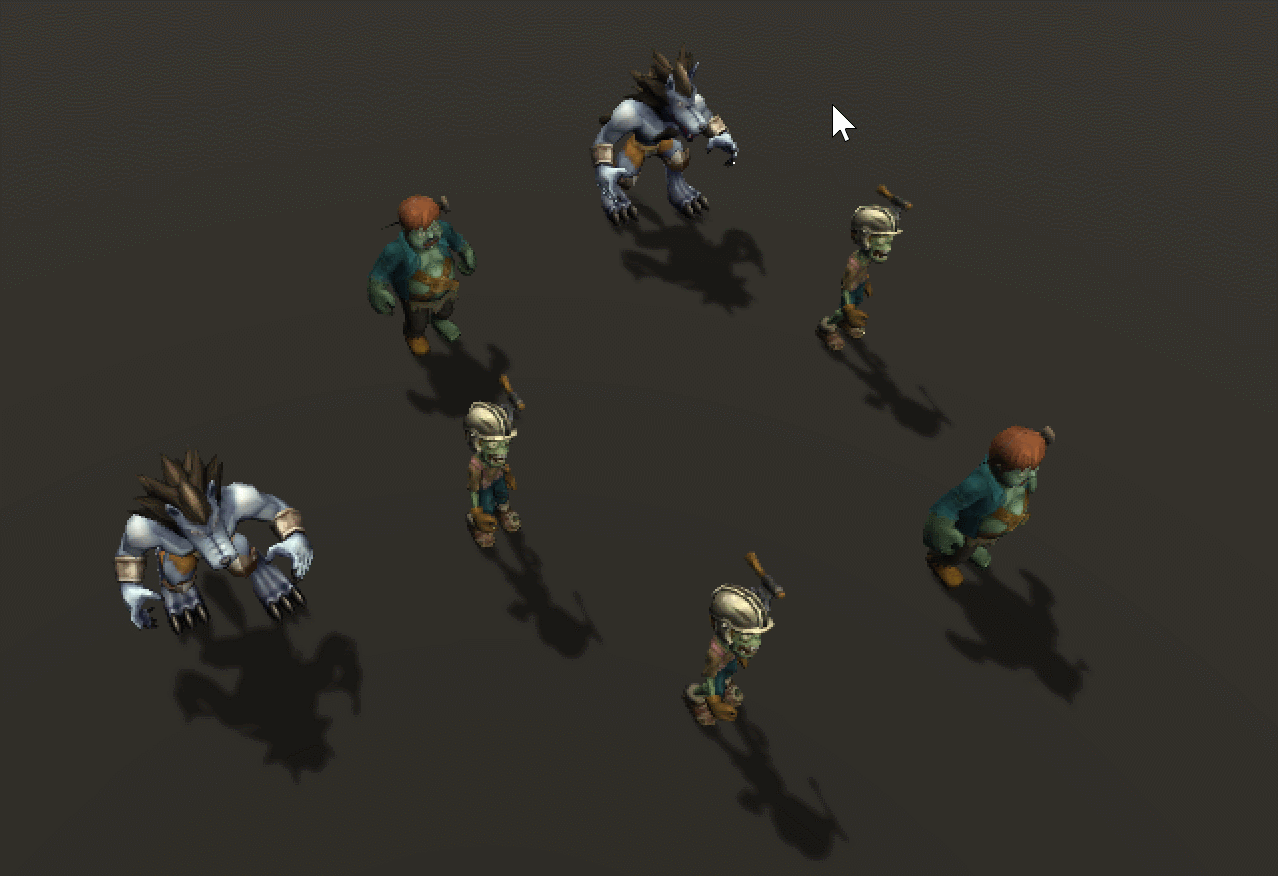

如图所示，我们已经实现了基本的框选功能：

在框选时，还需要清除上一次框选的内容，因此我们使用一个List列表来记录当前框选的战斗单位，框选前遍历该列表来清除框选记录，完整代码如下：

public class Example : MonoBehaviour
{//光线渲染器组件private LineRenderer lineRenderer;//屏幕坐标系起始点private Vector3 screenStartPoint;//屏幕坐标系结束点private Vector3 screenEndPoint;//主相机private Camera mainCamera;//碰撞信息private RaycastHit hit;//世界坐标系起始点private Vector3 worldStartPoint;//世界坐标系结束点private Vector3 worldEndPoint;//框选记录列表private List list = new List();private void Start(){//获取光线渲染器组件lineRenderer = GetComponent();//获取主相机mainCamera = Camera.main != null ? Camera.main : FindObjectOfType();}private void Update(){//鼠标按下if (Input.GetMouseButtonDown(0)){//激活光线渲染器lineRenderer.enabled = true;//屏幕坐标系起始点screenStartPoint = Input.mousePosition;screenStartPoint.z = 1;//射线检测if (Physics.Raycast(mainCamera.ScreenPointToRay(Input.mousePosition), out hit, 1 << LayerMask.NameToLayer("Ground"))){//世界坐标系起始点worldStartPoint = hit.point;}}//鼠标持续按下if (Input.GetMouseButton(0)){//屏幕坐标系结束点screenEndPoint = Input.mousePosition;screenEndPoint.z = 1;//求得框选框的另外两个顶点的位置Vector3 point1 = new Vector3(screenEndPoint.x, screenStartPoint.y, 1);Vector3 point2 = new Vector3(screenStartPoint.x, screenEndPoint.y, 1);//接下来使用光线渲染器画出框选范围lineRenderer.SetPosition(0, Camera.main.ScreenToWorldPoint(screenStartPoint));lineRenderer.SetPosition(1, Camera.main.ScreenToWorldPoint(point1));lineRenderer.SetPosition(2, Camera.main.ScreenToWorldPoint(screenEndPoint));lineRenderer.SetPosition(3, Camera.main.ScreenToWorldPoint(point2));}//鼠标抬起if (Input.GetMouseButtonUp(0)){//取消光线渲染器lineRenderer.enabled = false;//首先清除上一次的框选记录for (int i = 0; i < list.Count; i++){list[i].enabled = false;}list.Clear();//射线检测if (Physics.Raycast(mainCamera.ScreenPointToRay(Input.mousePosition), out hit, 1 << LayerMask.NameToLayer("Ground"))){//世界坐标系结束点worldEndPoint = hit.point;//盒子中心点Vector3 center = new Vector3((worldEndPoint.x + worldStartPoint.x) * .5f, 1f, (worldEndPoint.z + worldStartPoint.z) * .5f);//盒子长宽高的一半Vector3 halfExtents = new Vector3(Mathf.Abs(worldEndPoint.x - worldStartPoint.x) * .5f, 1f, Mathf.Abs(worldEndPoint.z - worldStartPoint.z) * .5f);//检测到盒子内的碰撞器Collider[] colliders = Physics.OverlapBox(center, halfExtents);for (int i = 0; i < colliders.Length; i++){var collider = colliders[i];var outline = collider.GetComponent();if (outline != null){list.Add(outline);outline.enabled = true;}}}}}
}
