GreenPlum AOCO列存读IO原理

GP自带AOCO列存，它的IO和heap表的IO是分开的。Heap表的脏数据由checkpoint或后台write进程刷写，也就是FlushBuffer函数调用smgrwrite。由magnetic disk storage manager管理IO模块。但是AOCO列存则是由本身进行管理，由函数BufferedAppendWrite完成脏页的刷写。同理，AOCO列存的读也是由本身管理，由函数BufferedReadIo完成加载到内存。本文重点介绍AOCO是如何加载数据页的。

1、相关结构体

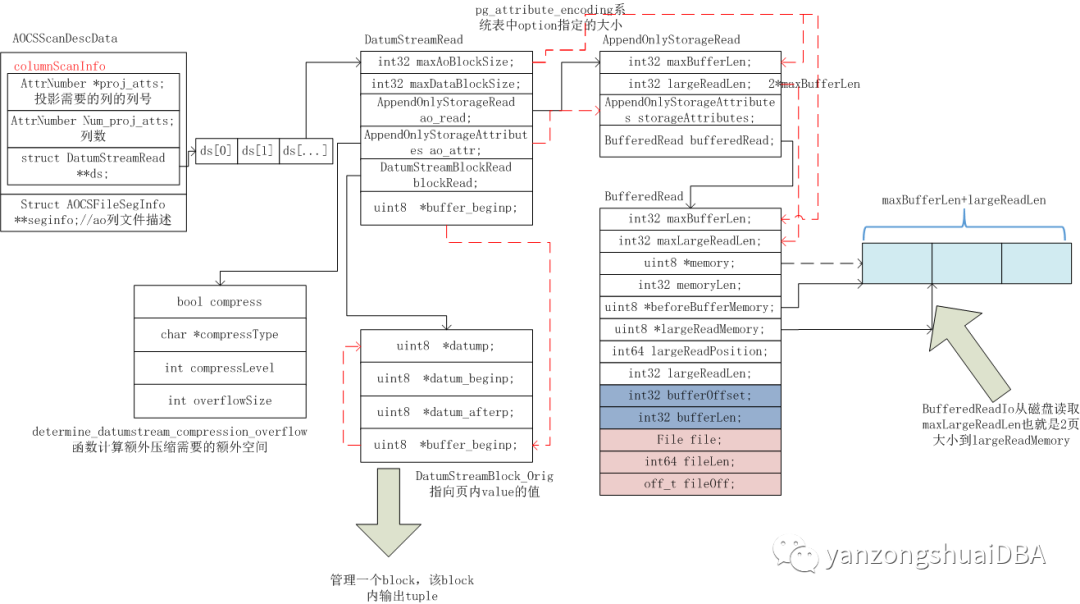

我们先看下列存扫描涉及的相关结构体及其之间的关系，如下图所示：

1)函数scan_begin->aocs_beginscan初始化AOCSScanDesc结构，该结构与IO相关的主要是columnScanInfo结构，包含proj_atts即扫描投影列的列号数组；ds数组大小是列的个数，也就是每个投影列为一个成员ds[i]，即DatumStreamRead

2)DatumStreamRead描述每个AO列的读相关信息。包含：

(1)maxAoBlockSize表示最大AO块大小，该值大小来自pg_attribute_encoding系统表的option指定的大小。默认是32KB。

(2)buffer_beginp：指向一个block中的value头位置，将其值赋予blockRead的buffer_beginp。指向largeReadMemory某个位置。

acc->buffer_beginp=AppendOnlyStorageRead_GetBuffer(&acc->ao_read)

函数datumstreamread_block_get_ready中将其值给blockRead的buffer_beginp进行管理。

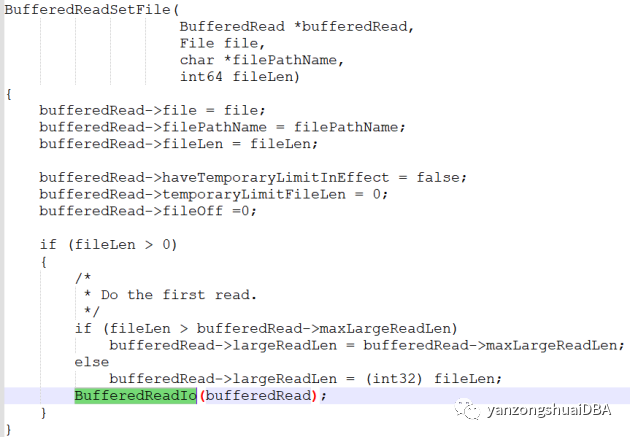

可以看出largeReadLen其实就是从磁盘上一次读入buffer的大小。

3)DatumStreamBlockRead：管理一个block中tuple的读取

4)AppendOnlyStorageRead：管理IO

(1)maxBufferLen：一个block大小，请求读的最大大小

(2)largeReadLen：2*maxBufferLen大小

(3)storageAttributes：每一列的属性，比如是否压缩、压缩算法、压缩级别等

(4)bufferedRead：这个是真正管理buffer的

5)BufferedRead：管理IO的buffer，包括

(1)maxBufferLen：1个block大小，请求读的最大大小

(2)maxLargeReadLen：2个block大小，IO的最大请求

(3)memory：总的IO buffer,大小是memoryLen，其实是上述2个值的和，即3个block大小

(4)beforeBufferMemory：memory的前一部分，用于使得block连续

(5)largeReadMemory：IO的内容都是加载到这里的

(6)largeReadPosition:seg文件的已读大小

(7)bufferOffset和bufferLen：bufferLen本次请求读的大小，bufferOffset为在largeReadMemory中的读偏移

2、blockRead中memory的管理

分为两种情况，一种是请求的block页全部在largeReadMemory中，另一种是被截断了，正好在largeReadMemory末尾位置仍旧不是完整的。

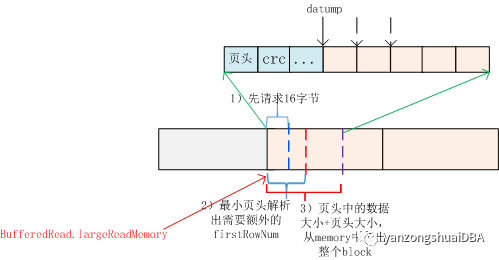

2.1 请求的block全部在largeReadMemory

1)BufferedReadIo一次从磁盘上读入2个页大小的内容到BufferedRead.largeReadMemory中

2)aocs_getnext函数需要从该buffer读取一个tuple：

(1)先读取最小页头（包含crc，但不包含firstRowNum），大小是16字节

(2)AppendOnlyStorageFormat_GetHeaderInfo函数获取页头信息，AppendOnlyStorageRead.storageAttributes.checksum标记是否开启了checksum

(3)若由firstRowNum，则页头大小需要申请24字节

(4)BufferReadGrowBuffer函数重新读取largeMemoryBuffer，将需要的页头大小扩展到24字节，并从中解析出数据部分大小。storageRead->current.overallBlockLen=页头+数据部分大小

(5)检查checksum

(6)返回value部分，每个value都由value头+数据组成，将这个值作为slot的value指针返回。

(7)实际上TupleSlot的datum值指向的是largeReadMemory内存的某个位置

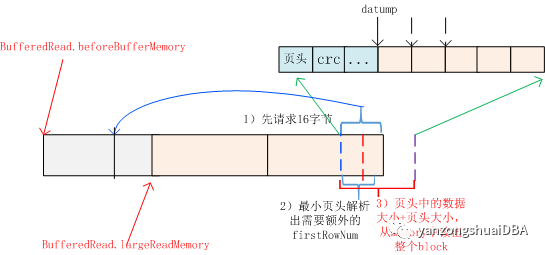

2.2 请求的block没全部在largeReadMemory

这种情况发生在重新获取包括firstRowNum或者整个block data的场景中：

1)当请求的大小超出largeReadMemory的时候，也就是需要的数据并没有全部加载进来，此时为了保证一个block连续，将头部内容拷贝到beoreBufferMemory中。当然需要先计算处理剩余多少，从beoreBufferMemory尾部开始放以便和后续的同一个block的内容连续。

2)此时在返回的页头是beoreBufferMemory中的指针，也就是数据是从beforeBufferMemory中开始的。

到此大概就了解了AOCO是如何加载数据的了，希望给大家带来一些启发。
