1 简介

JTAG(Join Test Action Group)的中文名称为联合测试工作组，是一种国际标准测试协议，主要用于芯片内部测试：验证设计和PCB测试。现在目前市面上的很多产品都支持JTAG协议（DSP、FPGA、CPLD、ARM等）。

JTAG接口通过4/5引脚连接到芯片上，这些引脚分别是：

网络	名称	描述
TCK	测试时钟输入	数据时钟输入
TDI	测试数据输入	数据通过 TDI 引脚输入 JTAG 接口
TDO	测试数据输出	数据通过 TDO 引脚从 JTAG 接口输出
TMS	测试模式选择	TMS 用来设置 JTAG 接口处于某种特定的测试模式
TRST	为测试复位（可选）	输入引脚，低电平有效。

1.1 JTAG分类

一类用于测试芯片的电气特性，检测芯片是否有问题
一类用于 Debug：一般支持 JTAG 的 CPU 内都包含了这两个模块。

一个含有 JTAG Debug 接口模块的 CPU，只要时钟正常，就可以通过 JTAG接口访问 CPU 的内部寄存器和挂在 CPU 总线上的设备，如 FLASH，RAM，SOC等内置模块的寄存器，像 UART，Timers，GPIO 等等的寄存器。上面说的只是 JTAG 接口所具备的能力，要使用这些功能，还需要软件的配合，具体实现的功能则由具体的软件决定。
上电时序
JTAG 电路的时序如图所示，所有基于 JTAG 的操作都必须同步于 JTAG时钟信号 TCK。在 TCK 的上升沿读取或输出有效数据，有严格的建立、保持时间要求，因此一般情况下 JTAG 的时钟不会太高。

1.2 ARM调试器

PIN序定义：

PIN	SINGLE NAME	I/O DIAGRAM
1	VTREF	F
2	NC	NA
3	nTRST	D
4	GND	H
5	TDI	B
6	GND	H
7	TMS/SWDIO	B/C
8	GND	H
9	TCK/SWCLK	B
10	GND	H
11	RTCK	A
12	GND	H
13	TDO/SWO	A
14	GND	H
15	nSRST	E
16	GND	H
17	DBGRQ	B
18	GND	H
19	DBGACK	A
20	GND	H

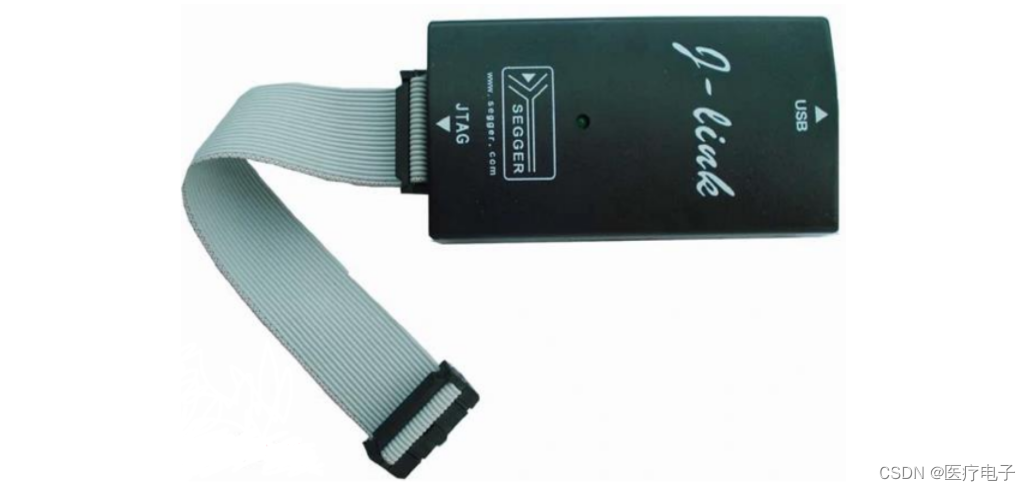

实物照片如图所示：

2 设计要点

TDI,TMS 是输入，上拉是为了在没有连接下载线的时候，给一个电平，同时提高信号的建立速度。
PCB 建库的需注意添加防呆标志，防止接反。
加上 ESD 保护芯片。

3 电路实战

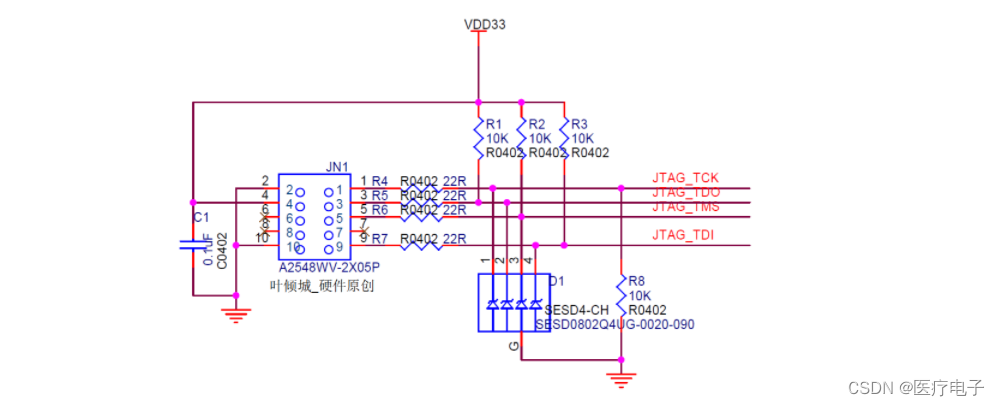

3.1 Xilinx

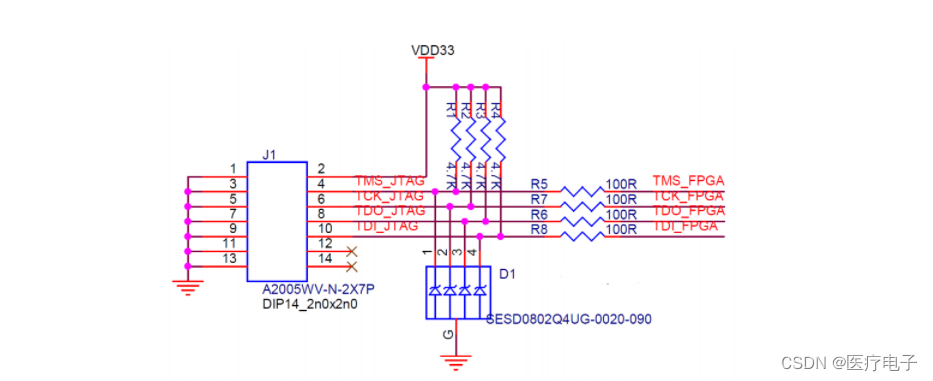

3.2 ALTERA ------USB blaster

JTAG：JTAG 是直接烧到 FPGA 里面的。由于是 SRAM 断电后要重烧，AS 是烧到 FPGA 的配置芯片里保存的,每次上电就写到 FPGA 里。一般情况下，Cyclone II 开发板上应该有两种下载模式，AS 和 JTAG。AS 就是下载.pof 文件到 EPCS 中。而 JTAG 就是下载.sof 文件到 FPGA 中的RAM 中。//
