资料编号：188

功能介绍：

本系统采用STM32f103单片机通过SPI接口读取sd卡模块中的图片数据。并在单片机为sd卡模块生成fat文件系统。方便读取sd卡中的文件信息。将Bmp格式的图片存放到sd卡的picture文件夹中，然后单片机进行Bmp解码，将解码信息通过TFT1.8寸的液晶屏显示，即可将picture中的图片文件显示出来。按键功能有浏览缩放反转，既可以通过按键来切换图片显示，并且可以调整图片的大小以及图片的显示方向。本系统采用的技术要点有fat文件系统，SPI液晶屏驱动，BMP图片解码，Sd卡驱动。使用本系统时，将Bmp格式的图片放到picture文件夹中即可。

程序源文件：  用 keil5软件打开

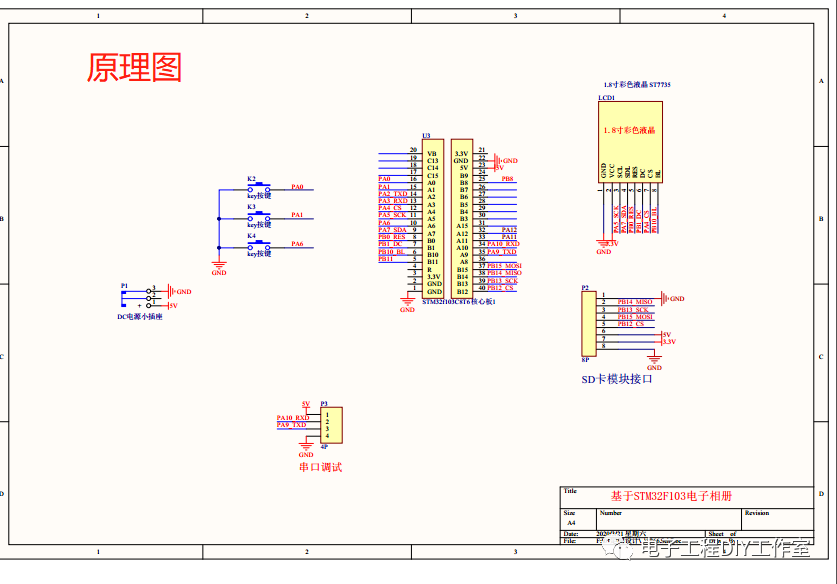

电路图源文件：用 Altiumdesigner 软件打开

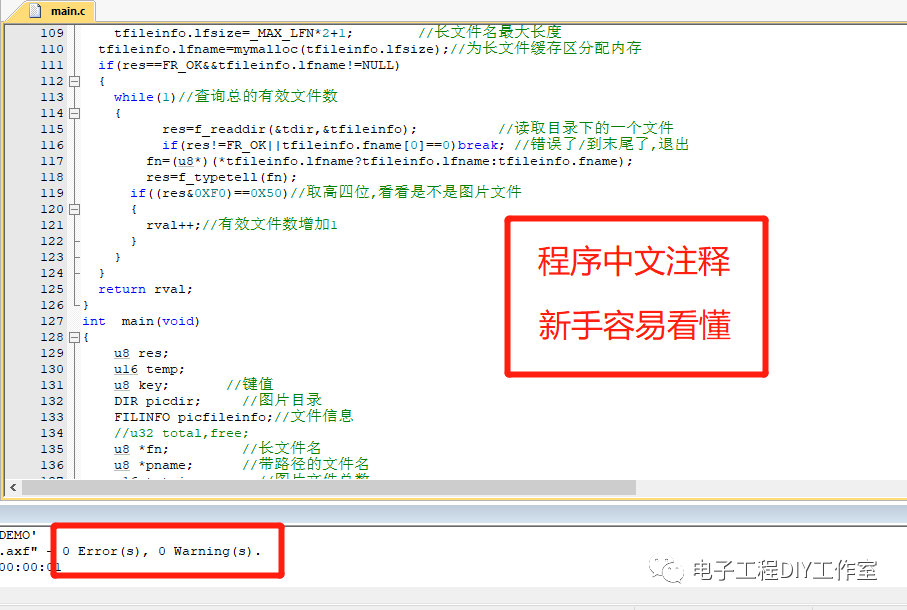

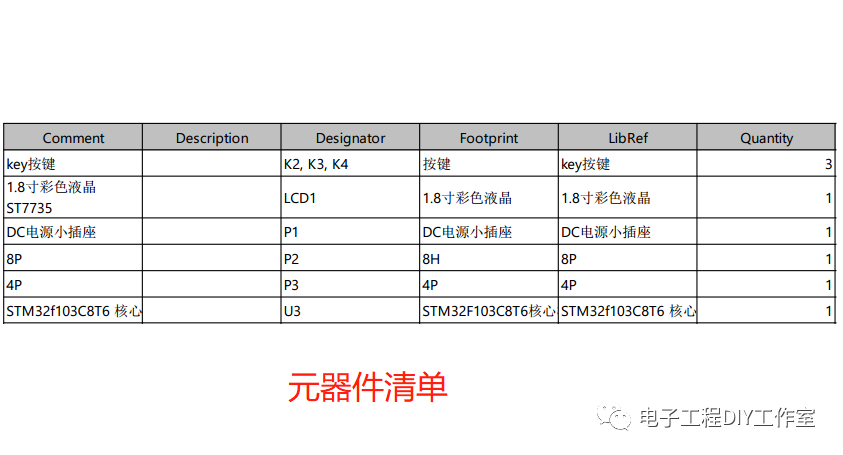

下面是部分程序展示：

void LCD_GPIO_Init(void)
{

    GPIO_InitTypeDef  GPIO_InitStructure;

    RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB ,ENABLE);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0| GPIO_Pin_10| GPIO_Pin_1;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOB, &GPIO_InitStructure);


        RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA ,ENABLE);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4| GPIO_Pin_5| GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
}
//向SPI总线传输一个8位数据
void  SPI_WriteData(u8 Data)
{
    unsigned char i=0;
    for(i=8;i>0;i--)
    {
        if(Data&0x80)
      LCD_SDA_SET; //输出数据
      else LCD_SDA_CLR;

      LCD_SCL_CLR;
      LCD_SCL_SET;
      Data<<=1;
    }
}

//向液晶屏写一个8位指令
void Lcd_WriteIndex(u8 Index)
{
   //SPI 写命令时序开始
   LCD_CS_CLR;
   LCD_RS_CLR;
     SPI_WriteData(Index);
   LCD_CS_SET;
}
