1.secondary pg pin的作用

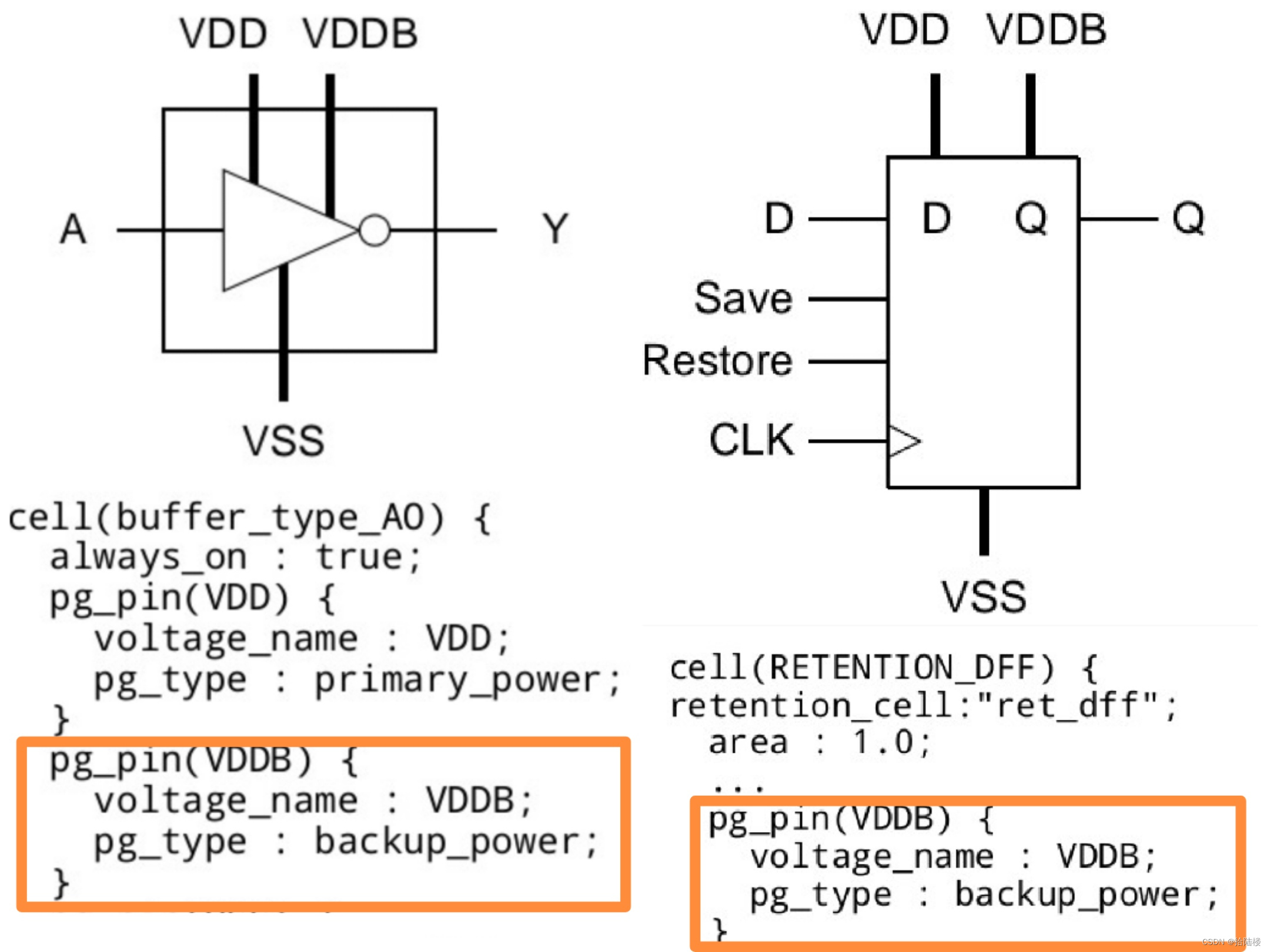

1） 作为备用电源（backup power），当主供电（primary power）断电后，让standard cell仍能保持正常运行或者至少保持输出不变，比如always on buf和retention reg。

2）作为偏置阱电位（bias pin），与mos管源、漏极接不同电源，例如在可关断的power domain中，需要阱电位相对于供电电源来说始终处于always on的状态，这样standard cell的上电掉电都不会受影响，常见于带bias pin的tap cell。

cmos管为四端器件（漏、栅、源、衬），一般情况下源（source）漏（drain）都是接衬底（nwell或p-sub），如下图例。

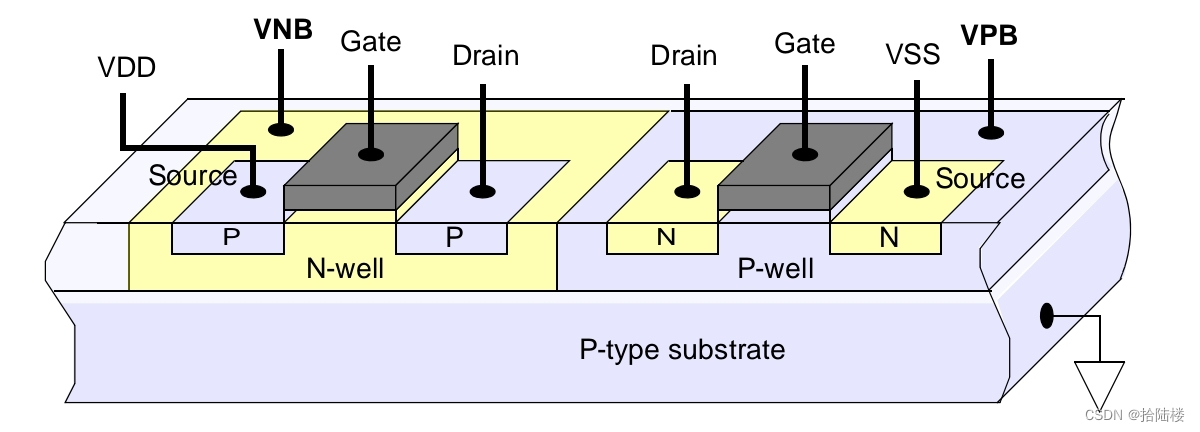

当然，衬底接偏置，不接源漏也是可以的，如下图例，通过改变衬底偏置电压可以控制mos管的开启关断的转换速度（与leakage power互相掣肘）。

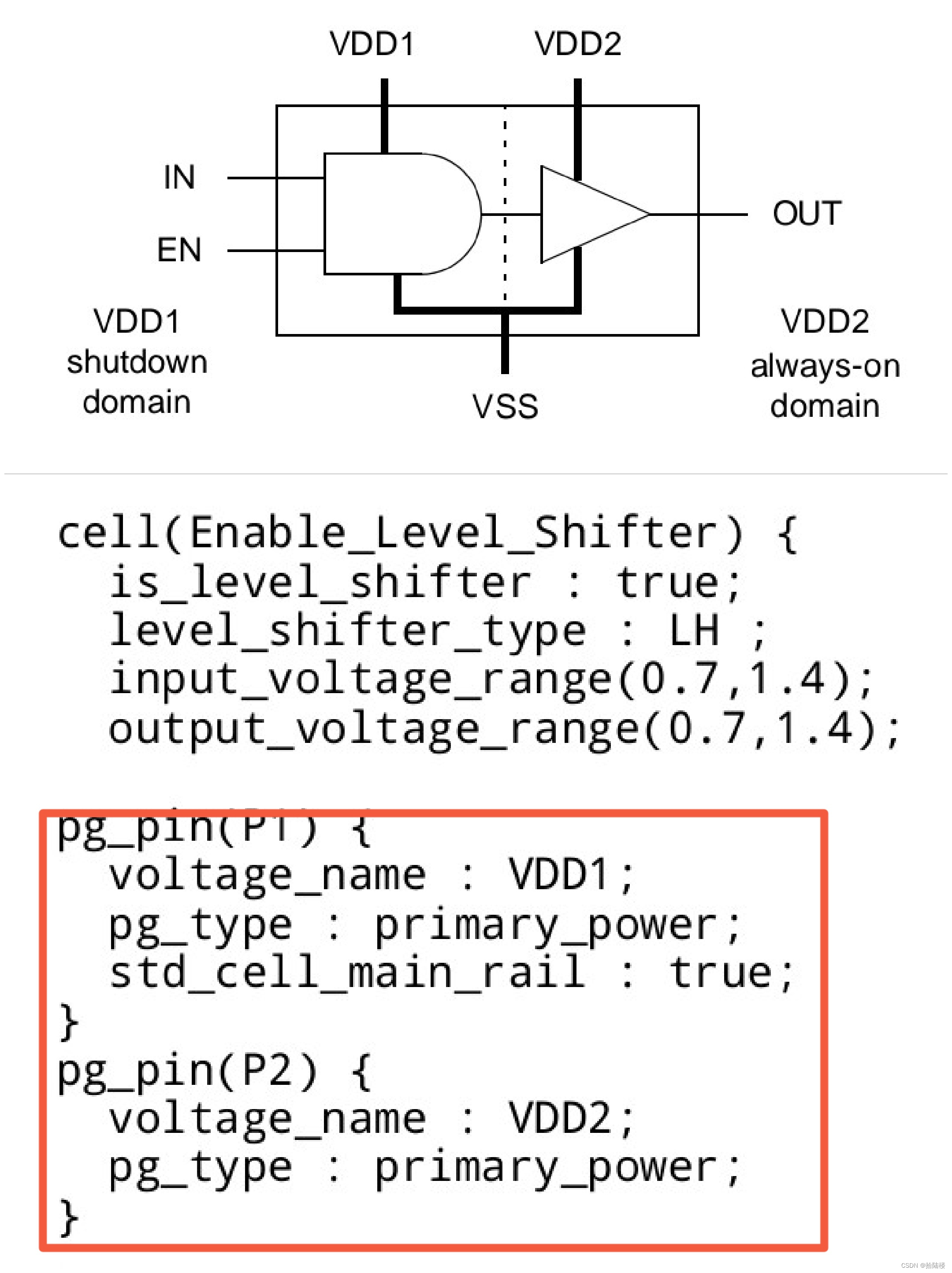

3）作为主电源（primary pin），负责standard cell正常工作中一部分电路的供电，比如level shifter。

2.secondary pg pin的连接

1) secondary power rail

在power plan阶段，针对secondary pg pin拉一条power rail，这种方法供电是最好的，缺点是同一row上其他类型cell放进去容易有drc，常用在level shifter上。

2）preroute

在preroute阶段，使用ndr rule绕线到power mesh上，这种方法使用居多。

set_app_options -name route.common.number_of_secondary_pg_pin_connections -value 50

connect_pg_net -net VDD [get_flat_pins -all */VNW]

set_routing_rule [get_nets VDD] -default_rule （-rule 2w2s）-max_routing_layer ME6 -max_layer_mode hard

route_group -nets VDD

3）signal route

使用signal route的方式绕线，连线比较乱，不推荐，应用场景上，有时候secondary pg pin的"is_secondary_pg"属性为false，ICC2里是无法改的，只能重新做ndm，其中一种方法是把secondary pg pin在LEF中改成“USE SIGNAL”，此时这个cell在ICC2中就不再是physical only的cell了，不过这种情况下更推荐另一种方法，在重做ndm时设置以下属性:

set_attribute [get_lib_pins */YAPCELL/VNW] is_secondary_pg true

set_attribute [get_lib_pins */TAPCELL/VNW] port_type nwell;#这里以tap cell为例

在绕线以后需要检查secondary pg pin的连接情况，一方面检查floating（check_pg_connectivity），一方面检查是否有绕线太长，再决定调整设置或者补power。
