原理图设计规范检查——LDO（线性稳压器）设计检查

LDO基本概念：

LDO即low dropout regulator，是一种低压差线性稳压器，这是相对于传统的线性稳压器来说的。传统的线性稳压器，如78XX系列的芯片都要求输入电压要比输出电压至少高出2V~3V，否则就不能正常工作。但是在一些情况下，这样的条件显然是太苛刻了，如5V转3.3V，输入与输出之间的压差只有1.7v，显然这是不能满足传统线性稳压器工作条件。针对这种情况，芯片制造商们才研发出了LDO类的电压转换芯片。

检查要点（以下部分芯片的截图为例）

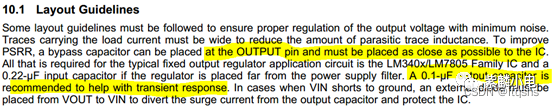

1.当使用LDO时必须要在输入输出端口上加旁路电容，请注意旁路电容的摆放位置，因为当LDO没有旁路电容或者Layout上旁路电容放置位置很远时，LDO可能会震荡。

在这里插入图片描述

在这里插入图片描述

2.LDO的输入输出电容容值请参考选型IC的推荐容值。

3.关注LDO的旁路电容ESR要求

在这里插入图片描述

4.芯片标注的输出电流仅供参考，需要计算最恶劣的LDO上的功率和温升，防止过热损坏。计算公式如下：

在这里插入图片描述

△T——温升

I ——负载端的最大电流

Vin——输入电压的最大工作电压

Vout——LDO输出的稳定电压

Rthja——结温到环境热阻

5.关注最小输入电压

在这里插入图片描述
