前言

本文旨在言简意赅的介绍图论基本知识 , 尽量避免冗杂的知识方便大家快速入门 , 进阶算法后续更新.

 1.图的基本概念

图是由顶点集合以及顶点间的关系组成的一种数据结构:G = {V,E}.(顶点:vertex , 边:edge)

V是顶点集合 , V = {x|x属于某个对象集}.

E是边集 , E = {(x,y)|x , y 属于V}或者E = {|x , y 属于V}.

Tips: (x,y)表示x,y 之间的双向通路 , 即(x,y)是无方向的.表示x,y之间的有向通路 . 即是有向的.

• 完全图

假设有n个顶点 , 每个顶点之间有且仅有1条边.完全无向图有n*(n-1)/2条边 , 完全有向图有n*(n-1)条边 , 即每个顶点之间有且仅有两条方向相反的边.

• 领接顶点

两个顶点 v1 , v2 之间有边相连 , 则称 v1是v2的领接顶点或v2是v1的领接顶点.

• 顶点的度

顶点的度指的是它关联边的条数.有向图中顶点的度=入度(指出顶点的边)与出度(指入顶点的边)之和.

•  简单路径与回路

若路径上 v1,v2...vm均不重复 , 称这样的路径为简单路径. 若路径上第一个顶点 v1与最后一个顶点 vm 重合 , 则称这样的路径为回路或者环.

• 连通图

在无向图中 , 如果图中任意顶点都是连通的 , 则称此图为连通图.

• 强连通图

在有向图中，若在每一对顶点vi和vj之间都存在一条从vi到vj的路径，也存在一条从vj到 vi的路
径，则称此图是强连通图

• 生成树

一个连通图的最小连通子图称作该图的生成树。有n个顶点的连通图的生成树有n个顶点和n-1条边

2.图的存储结构

因为图中既有节点又有边(节点与节点之间的关系) , 因此在图的存储中 , 我们可以使用一段连续的数组来存储节点 , 但边的关系存储较为复杂 , 通常有以下两种方式~~

2.1 邻接矩阵

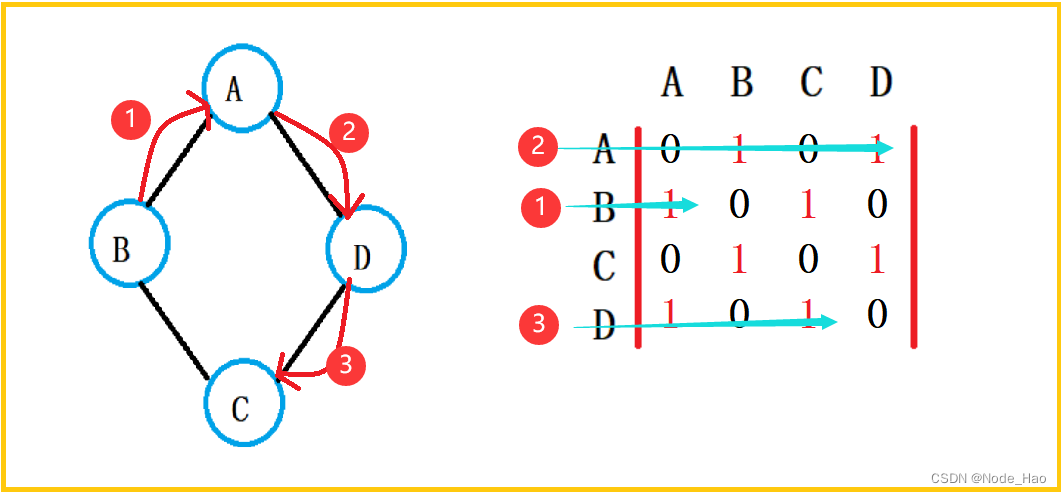

因为节点与节点之间的关系就是是否连通 , 即为0 或 1 , 因此可以使用一个二维数组(领接矩阵)来保存节点与节点之间的关系.

Tips:

• 无向图的矩阵是对称的 , 第 i 行(列)元素之和就是顶点 i 的度. 有向图的领接矩阵不一定是对称的 , 第 i 行(列)元素之和就是顶点i的出度(入度).
• 如果边带权值 , 并且两个顶点之间是连通的 , 上图中的边的关系就用权值代替 ,  如果两个节点不通 , 则用无穷大代替.
• 用领结矩阵存储图的优点是能够快速知道两个节点之间是否连通 , 缺陷是如果顶点较多 , 边较少(领接矩阵较为稀疏) , 矩阵中存储了大量的0 , 比较浪费空间 , 并且要求两个顶点之间的路径不是很好求.

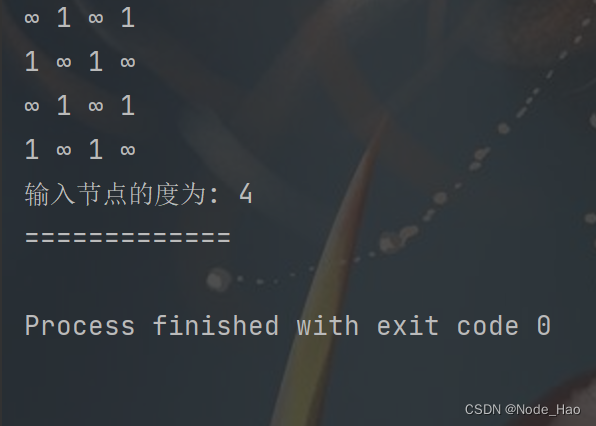

代码实现:

package Review;import java.util.Arrays;
import java.util.HashMap;
import java.util.HashSet;public class GraphOfMatrix {private char[] arrayV;//节点数组private int[][] Matrix;//领接矩阵private boolean isDirect;//是否是有向图HashMap map;//优化版的写法 , 目的是建立节点数组与其下标之间的映射关系//构造节点数组和领接矩阵 size表示当前节点的个数public GraphOfMatrix(int size, boolean isDirect) {arrayV = new char[size];Matrix = new int[size][size];//将领接矩阵的每一位都初始化为无穷大for (int i = 0; i < size; i++) {Arrays.fill(Matrix[i], Integer.MIN_VALUE);}this.isDirect = isDirect;}/*** 初始化节点数组** @param array*/public void initArray(char[] array) {for (int i = 0; i < array.length; i++) {//要么初始化节点数组 , 要么建立映射关系.二选一map.put(array[i], i);
//            arrayV[i] = array[i];}}/*** 添加边** @param src    起始节点* @param dest   终止节点* @param weight 权值*/public void addEdg(char src, char dest, int weight) {//首先要确定起始节点和终止节点在矩阵中的位置int srcIndex = getIndexOfV(src);int destIndex = getIndexOfV(dest);//将节点和节点之间的关系存储在矩阵中Matrix[srcIndex][destIndex] = weight;//如果是无向图 , 矩阵对称的位置同样需要赋值if (!isDirect) {Matrix[destIndex][srcIndex] = weight;}}/*** 获取节点数组的下标** @param v* @return*/public int getIndexOfV(char v) {//同样两种写法二选一return map.get(v);
//        for (int i = 0; i < arrayV.length; i++) {
//            if (arrayV[i]==v){
//                return i;
//            }
//        }
//        return -1;}/*** 获取顶点的度** @param v 有向图 = 入度+出度* @return*/public int getDevOfV(char v) {int count = 0;int srcIndex = getIndexOfV(v);for (int i = 0; i < Matrix.length; i++) {if (Matrix[srcIndex][i] != Integer.MIN_VALUE) {count++;}}//计算有向图的出度if (isDirect) {for (int i = 0; i < Matrix[0].length; i++) {if (Matrix[i][srcIndex] != Integer.MIN_VALUE) {count++;}}}return count;}//打印领接表public void printGraph() {for (int i = 0; i < Matrix.length; i++) {for (int j = 0; j < Matrix[0].length; j++) {if (Matrix[i][j] != Integer.MIN_VALUE) {System.out.print(Matrix[i][j] + " ");} else {System.out.print("∞ ");}}System.out.println();}}public static void main(String[] args) {char[] chars = {'A', 'B', 'C', 'D',};graph.GraphOfMatrix graph = new graph.GraphOfMatrix(chars.length, true);graph.initArray(chars);graph.addEdge('A', 'B', 1);graph.addEdge('A', 'D', 1);graph.addEdge('B', 'A', 1);graph.addEdge('B', 'C', 1);graph.addEdge('C', 'B', 1);graph.addEdge('C', 'D', 1);graph.addEdge('D', 'A', 1);graph.addEdge('D', 'C', 1);graph.printGraph();System.out.print("输入节点的度为: ");System.out.println(graph.getDevOfV('A'));System.out.println("=============");}}

2.2 邻接表

使用数组表示节点的集合 , 使用链表表示边的关系 , 每个链表的节点中即存放边的关系也存放权重.

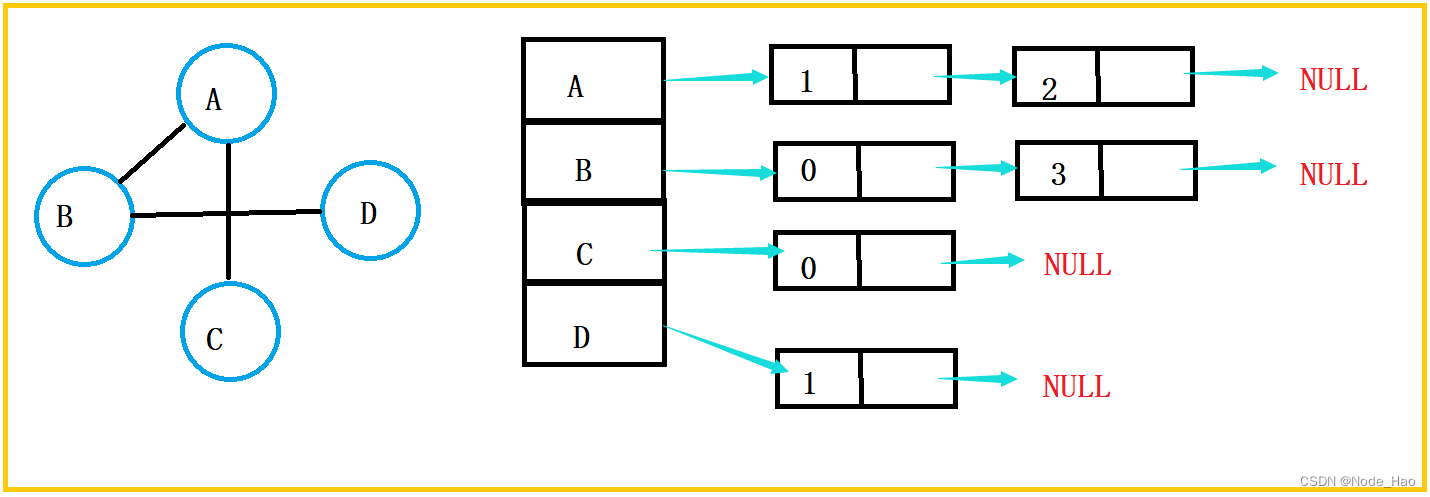

1. 无向图临接表存储

 Tips:

无向图中同一条边在邻接表中出现了两次 , 如果想知道某一个节点的度 , 直接计算链表集合中节点的个数即可.

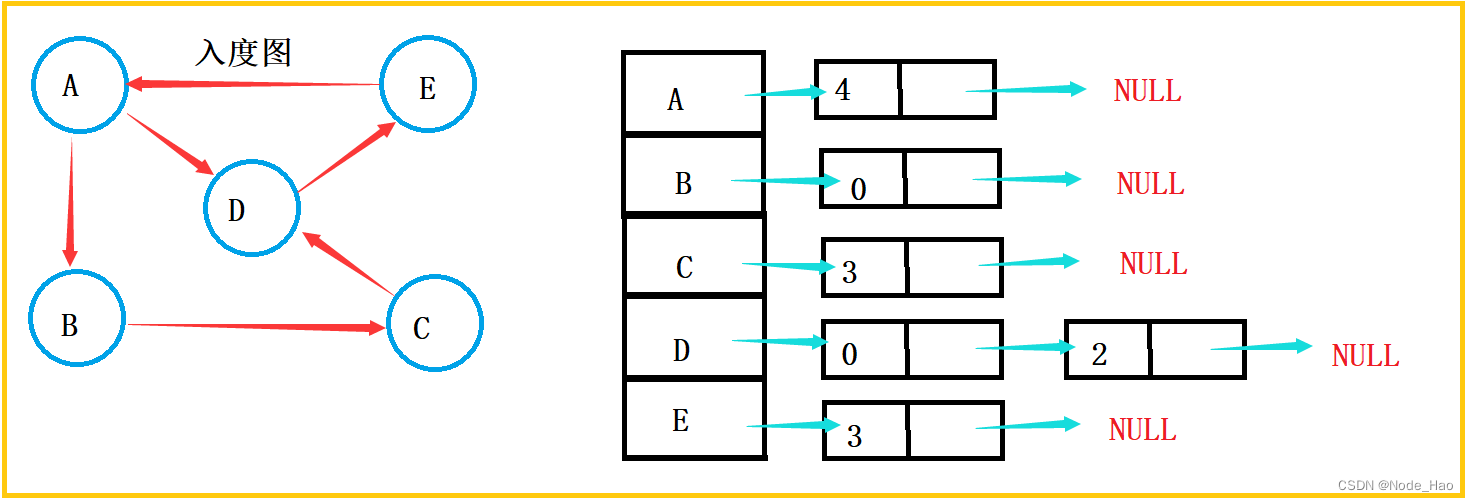

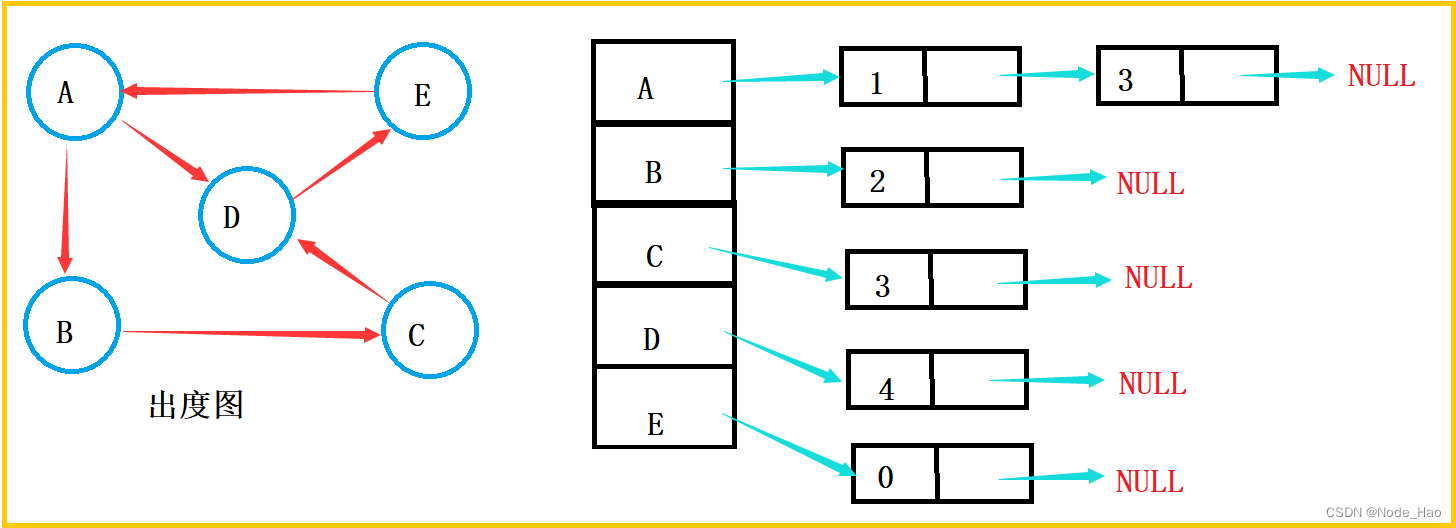

2. 有向图领接表存储

Tips:

有向图中每条边在领接表中只出现一次 , 节点对应的领接表所含顶点的个数称为出度 , 该领接表也叫出度表.入度表的获取方式是查看连向目标节点的节点个数 , 最后总度=入度+出度.

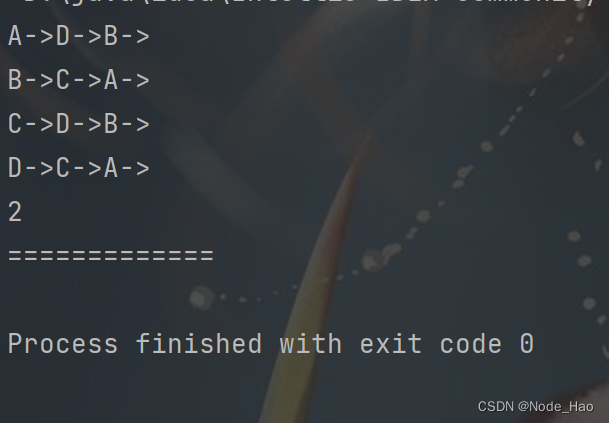

代码示例:

package Review;import java.util.ArrayList;public class GraphByNode {//构造存储边的链表static class Node {public int src;//起始位置public int dest;//目标位置public int weight;//权值public Node next;public Node(int src, int dest, int weight) {this.src = src;this.dest = dest;this.weight = weight;}}//存储节点的数组public char[] arrayV;//存在链表的集合public ArrayList edgList;//判断是否为有向图public boolean isDirect;//构造领接表public GraphByNode(int size, boolean isDirect) {arrayV = new char[size];edgList = new ArrayList<>(size);this.isDirect = isDirect;}/*** 初始化顶点数组** @param array*/public void initArray(char[] array) {for (int i = 0; i < arrayV.length; i++) {arrayV[i] = array[i];}}/*** 添加边** @param src    起点* @param dest   终点* @param weight 权重*/public void addEdge(char src, char dest, int weight) {int srcIndex = getIndexOfV(src);int destIndex = getIndexOfV(dest);addEdgeChild(srcIndex, destIndex, weight);}public void addEdgeChild(int srcIndex, int destIndex, int weight) {//获取链表的头结点Node cur = edgList.get(srcIndex);//遍历整个链表查看之前是否已存在该边while (cur != null) {if (cur.dest == destIndex) {//之前存过这条边直接返回return;}cur = cur.next;}//之前没有存储过这条边 , 头插法插入链表Node node = new Node(srcIndex, destIndex, weight);node.next = edgList.get(srcIndex);edgList.set(srcIndex, node);}/*** 获取 顶点下标** @param v* @return*/public int getIndexOfV(char v) {for (int i = 0; i < arrayV.length; i++) {if (arrayV[i] == v) {return i;}}return -1;}/*** 获取顶点的度** @param v* @return*/public int getDevOfV(char v) {int count = 0;int srcIndex = getIndexOfV(v);Node cur = edgList.get(srcIndex);while (cur != null) {count++;cur = cur.next;}//以上仅仅计算了出度 , 还需计算入度//遍历除了自身外 , 每一个顶点对应的链表中节点是否有指向srcIndex的.if (isDirect) {//将srcIndex当做目的下标.int destIndex = srcIndex;for (int i = 0; i < arrayV.length; i++) {//出去自身if (destIndex == i) {continue;}Node pCur = edgList.get(i);while (pCur != null) {if (pCur.dest == destIndex) {count++;}pCur = pCur.next;}}}return count;}/*** 打印领接表*/public void printGraph() {for (int i = 0; i < arrayV.length; i++) {System.out.println(arrayV[i] + "->");Node cur = edgList.get(i);while (cur != null) {System.out.println(arrayV[cur.dest] + "->");cur = cur.next;}System.out.println();}}public static void main(String[] args) {graph.GraphByNode graph = new graph.GraphByNode(4, false);char[] array = {'A', 'B', 'C', 'D',};graph.initArray(array);graph.addEdge('A', 'B', 1);graph.addEdge('A', 'D', 1);graph.addEdge('B', 'A', 1);graph.addEdge('B', 'C', 1);graph.addEdge('C', 'B', 1);graph.addEdge('C', 'D', 1);graph.addEdge('D', 'A', 1);graph.addEdge('D', 'C', 1);graph.printGraph();System.out.println(graph.getDevOfV('A'));System.out.println("=============");}
}

3. 图的遍历

3.1 图的广度优先遍历

广度优先遍历类似于二叉树的层序遍历 , 由于二叉树的层序遍历借助队列 , 那么图的广度优先遍历也要借助队列.广度优先遍历每次都访问起始节点相邻的所有节点 , 下图中的访问顺序就是B->A->C->D.

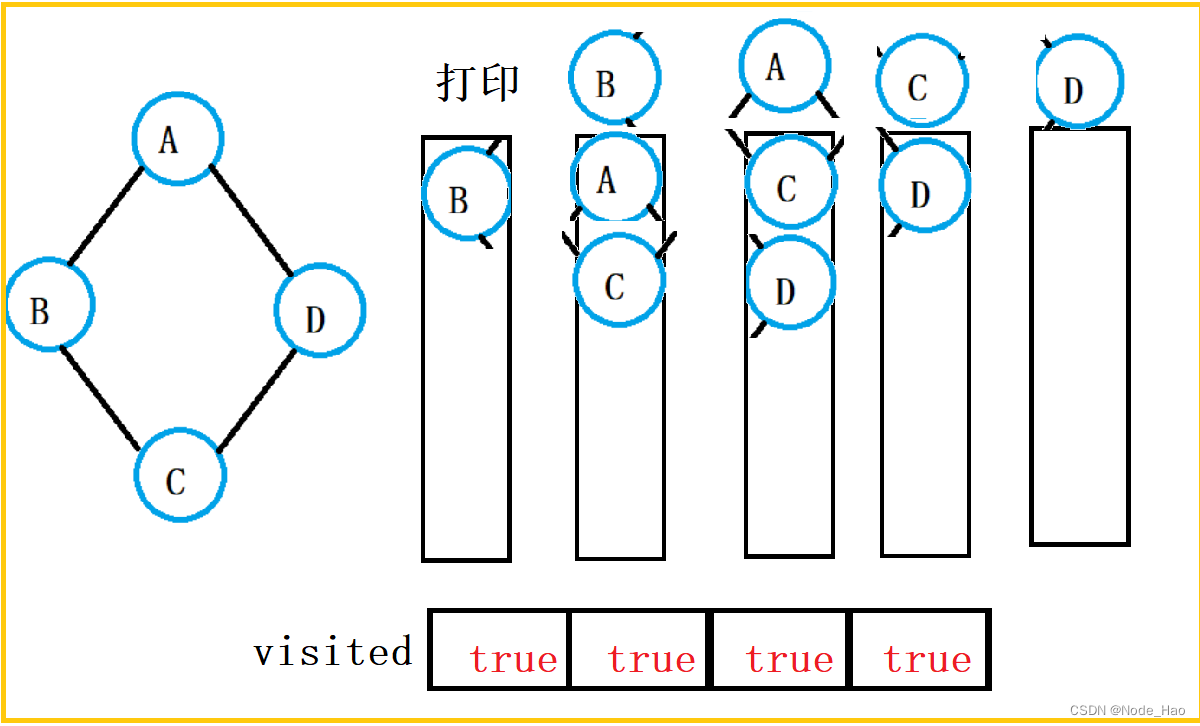

图示过程:

Tips:

注意入队和出队都要将visited数组下标置为true , 否则会出现多次打印最后一个元素的情况.

示例代码:

 /*** 广度优先搜索* @param v*/public void bfs(char v) {//获取起始节点的下标int srcIndex = getIndexOfV(v);//调用队列Queue queue = new LinkedList<>();//使用visited数组记录节点是否被访问boolean[] visited = new boolean[arrayV.length];queue.offer(srcIndex);while (!queue.isEmpty()) {int top = queue.poll();visited[top] = true;//每弹出一个元素visited数组相应下标就置为trueSystem.out.println(arrayV[top] + "->");for (int i = 0; i < arrayV.length; i++) {//搜索领接矩阵中起始节点行的每一个元素if (Matrix[top][i] != Integer.MAX_VALUE && visited[i] != true) {queue.offer(i);visited[i] = true;//每存入一个元素visited数组相应下标就置为true}}}}

3.2 图的深度优先遍历

图的深度优先优先遍历类型与二叉树的前序遍历 , 需要递归实现.从起始位置一条路走到底 , 再返回寻找下一条路.返回时需要一个visited数组记录元素使用遍历过.

图示过程:

代码示例:

/*** 深度优先遍历** @param v 起始元素*/public void dfs(char v) {int srcIndex = getIndexOfV(v);boolean[] visited = new boolean[arrayV.length];dfsChild(srcIndex, visited);}public void dfsChild(int srcIndex, boolean[] visited) {System.out.println(arrayV[srcIndex] + "->");visited[srcIndex] = true;for (int i = 0; i < Matrix[srcIndex].length; i++) {if (Matrix[srcIndex][i] != Integer.MAX_VALUE) {dfsChild(i, visited);}}}
