图

使用

自检

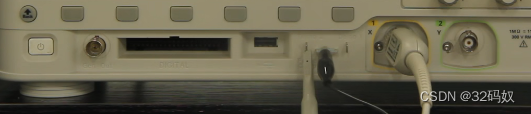

黑色鳄鱼夹接地，伸缩探钩挂到左侧。

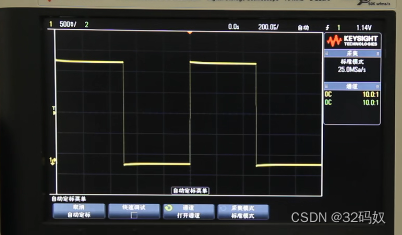

按下auto按键

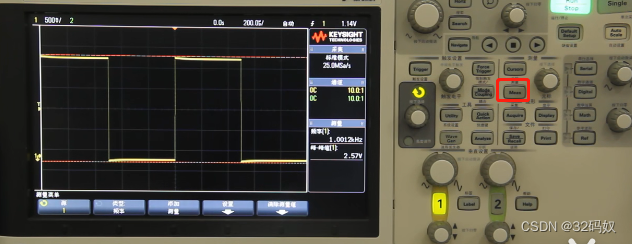

使用测量按键可以调出波形的峰峰值与频率

电路

连接后，按下auto 按键

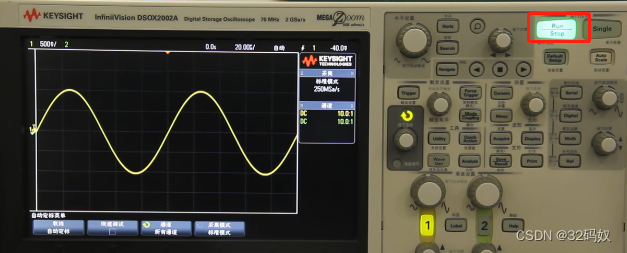

RUN、STOP按键为绿色代表正在运行，正在抓实时波。

按下RUN后，变为红色，代表示波器停止实时波形采集。

单次触发

按下之后，当有满足触发条件时的信号，则触发。

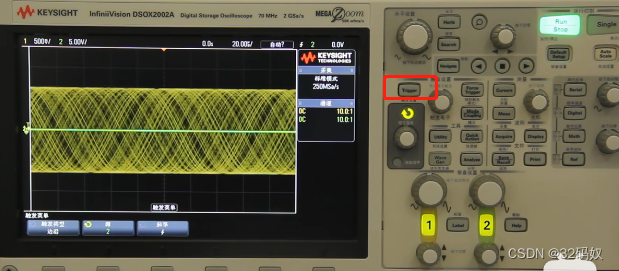

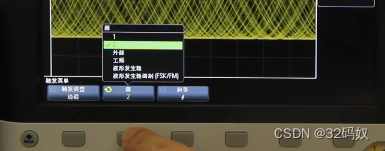

按下trigger按键，出现触发菜单

按下源按键，选择触发源

转动旋钮，选择要测量的通道。

按键

恢复出厂设置

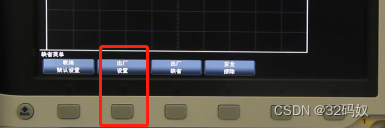

点击之后按下出厂设置按钮即可

水平调整区

水平位移调整按钮

让波形水平移动

水平时机调整旋钮

即屏幕上一个大格代表的时间。放大缩小。

再次按下该旋钮，可以进入微调状态。再再次按下，可以关闭微调状态。

垂直调整区

通道启用按钮

垂直档位调节旋钮

同样，可以调节垂直方向上每一格代表的时间。
按下垂直档位调节按钮，可以在垂直方向上进行微调。

垂直位移调整旋钮

测量区

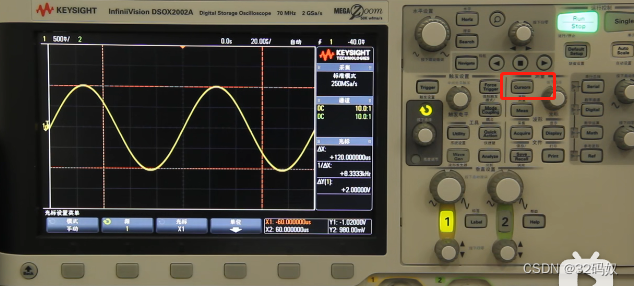

按下测量的光标按钮。

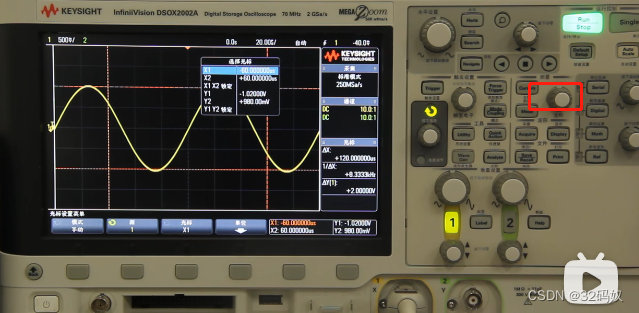

按下光标旋钮，可以弹出光标选择菜单。转动旋钮，可以选择想要移动的标尺。再次按下旋钮，可移动。

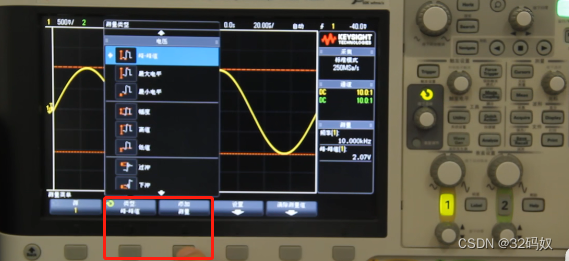

也可将频率等其它待测量添加到测量区。

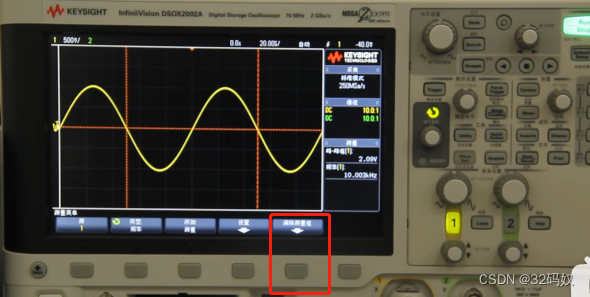

按下清除按钮，可以删除某个量。
