本操作主要是实现线要素对面要素的分割。

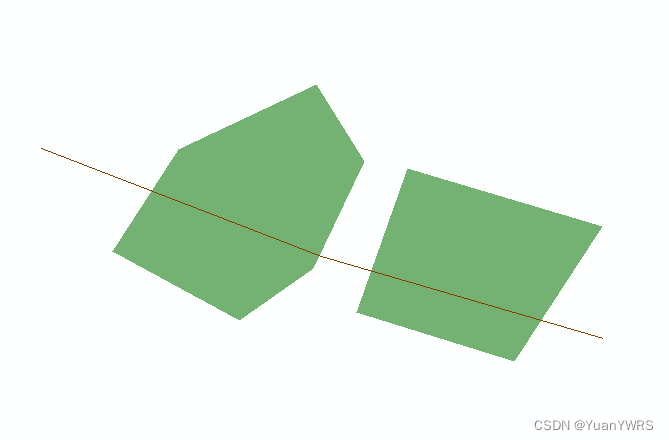

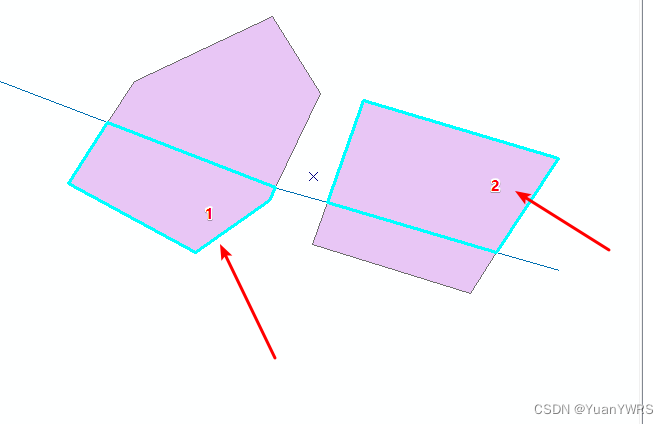

先看一下原始数据，如下所示，2个面，1条线，面被线贯穿过去。
在这里插入图片描述

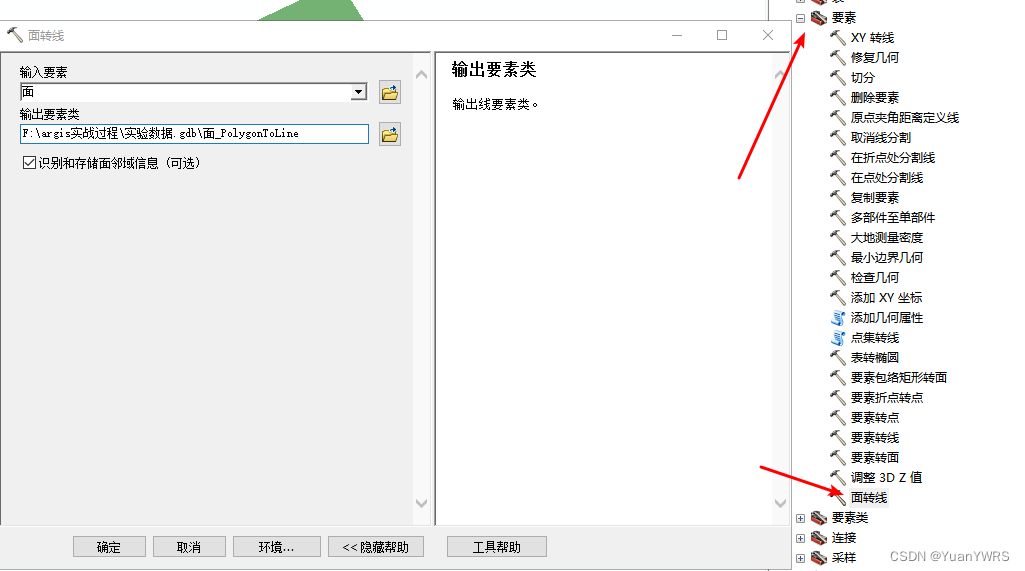

首先进行【面转线】操作，以提取面要素的边界线，如下所示

在这里插入图片描述

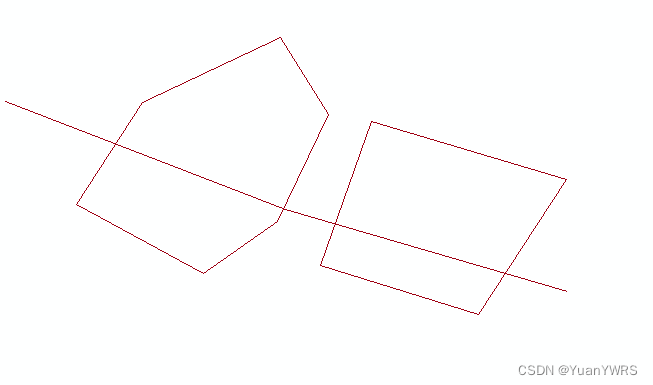

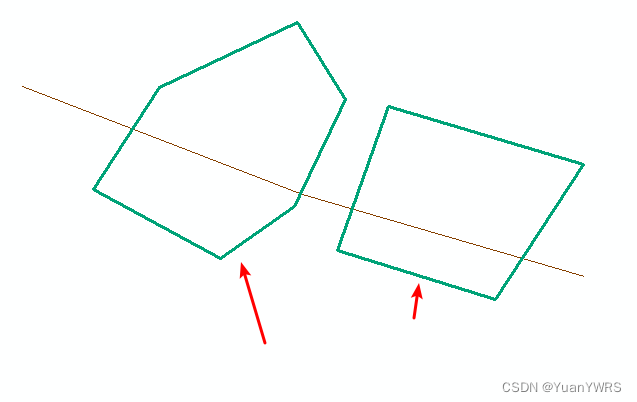

提取结果如下所示：

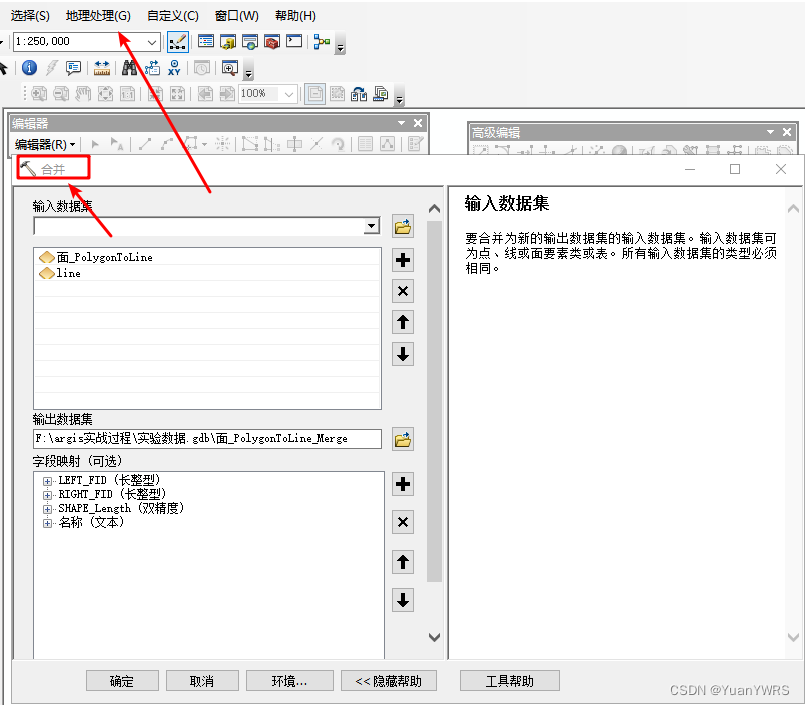

然后进行【合并线图层】操作，如下所示，找到【地理处理】下的【合并】，打开后如下所示

处理后的结果如下所示：

第三步进行【要素转面】操作，目的是生成分割后的面要素，操作如下所示

在这里插入图片描述

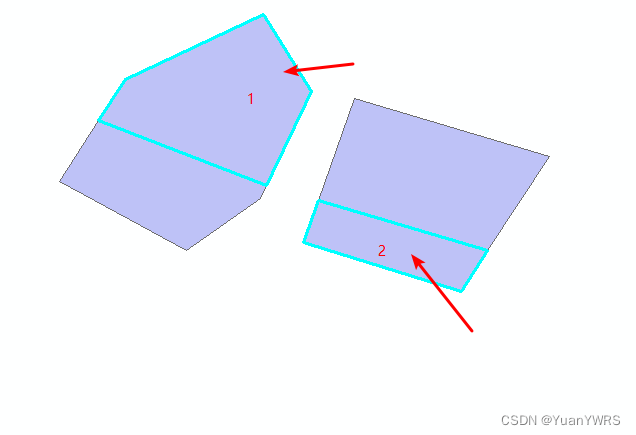

结果如下所示，为分割后的面要素：

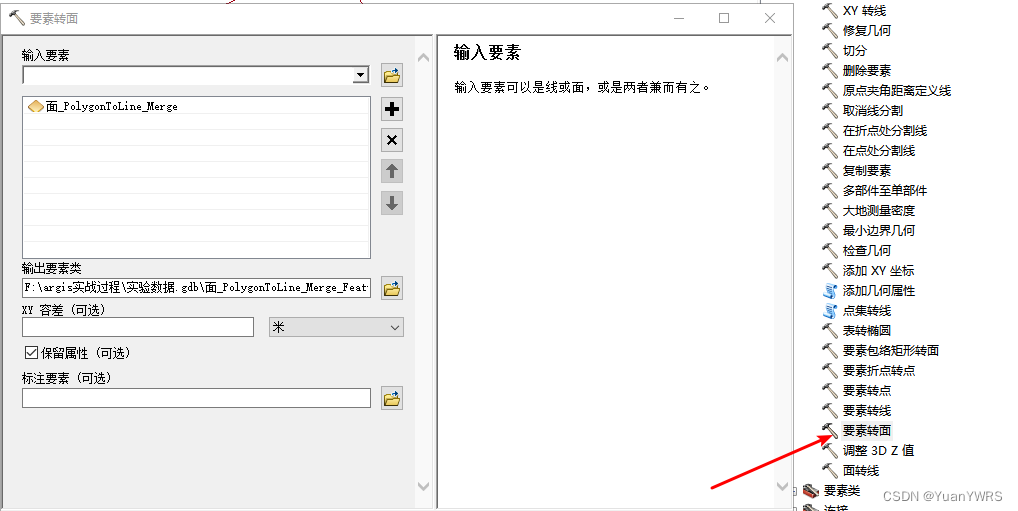

或者，可以直接跳过面转线和合并线图层的步骤，直接使用【要素转面】工具，

如下所示，直接输入1条线要素和2条面要素，操作如下，

在这里插入图片描述
如下所示，为分割后的面要素：

下面也可以使用基于线要素和面要素的拓扑结构，实现对面要素的快速分割。

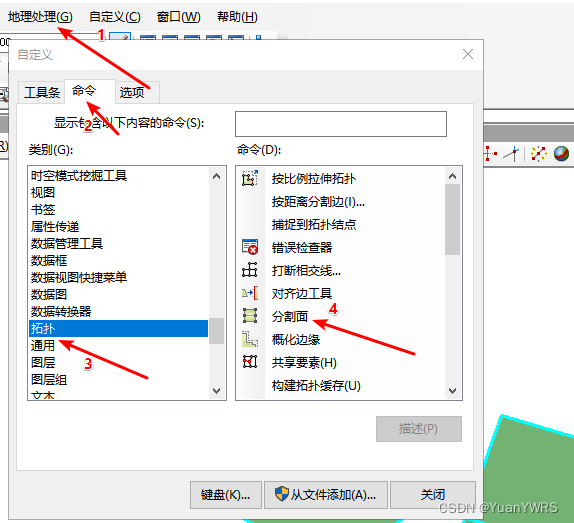

在【自定义】里找到【拓扑】里的【分割面】工具，把此工具打开，如下所示。
在这里插入图片描述

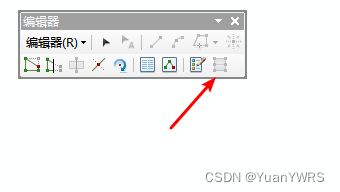

把【分割面】拖动到【编辑】工具栏里，如下所示：

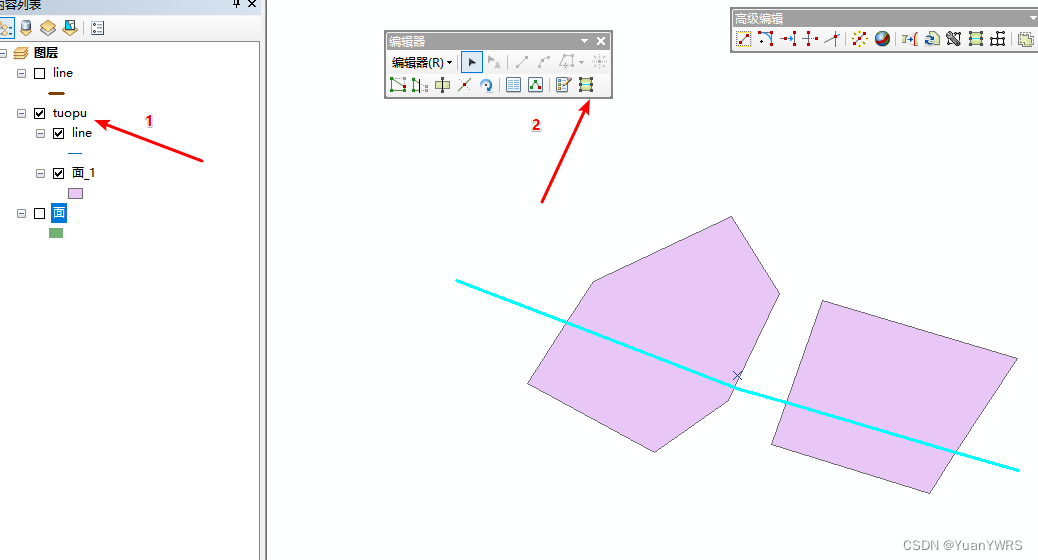

此功能的使用必须在拓扑结构里进行，先在数据库里新建拓扑，然后把1条线和2个面数据导入，结果如下所示：

在这里插入图片描述

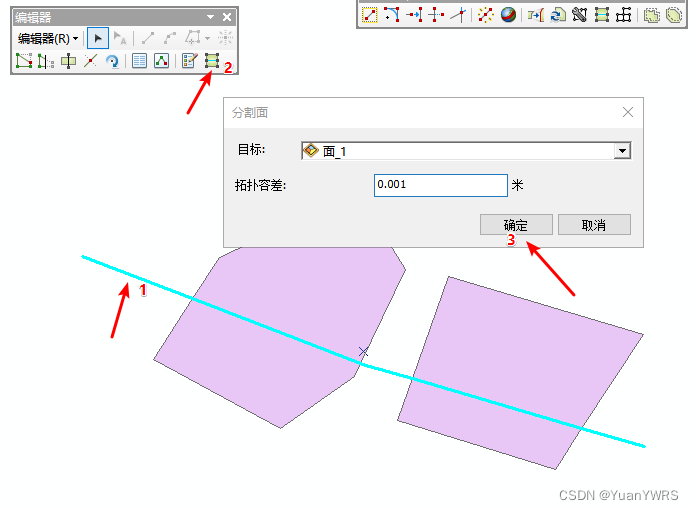

首先选中线，然后找到之前加载的【分割面】工具，保持默认，点击确定即可。

查看结果，为分割后的面要素，如下所示：
