Verilog中信号定义位宽的一些问题
总是被Verilog中信号定义位宽的问题所困扰：

wire[7:0] data1 和 wire[0:7] data1有什么不一样
wire[7:0] data2[3:0]、wire[7:0] data2[0:3]、wire[0:7] data2[3:0]、wire[0:7] data2[0:3]又分别有什么不一样？
今天下定决心要把这个问题弄清楚
写了一段代码放到modelsim里跑：
module test;wire[7:0] data1;wire[0:7] data2;reg[7:0] byte1[3:0];reg[7:0] byte2[0:3];reg[7:0] byte3[3:0];reg[7:0] byte4[0:3];integer i;assign data1 = 8'b1001_1100;assign data2 = 8'b1001_1100;initial beginfor (i = 0; i<=3; i=i+1) beginbyte1[i] <= i+1;byte2[i] <= i+1;byte3[i] <= i+1;byte4[i] <= i+1; end  end
endmodule

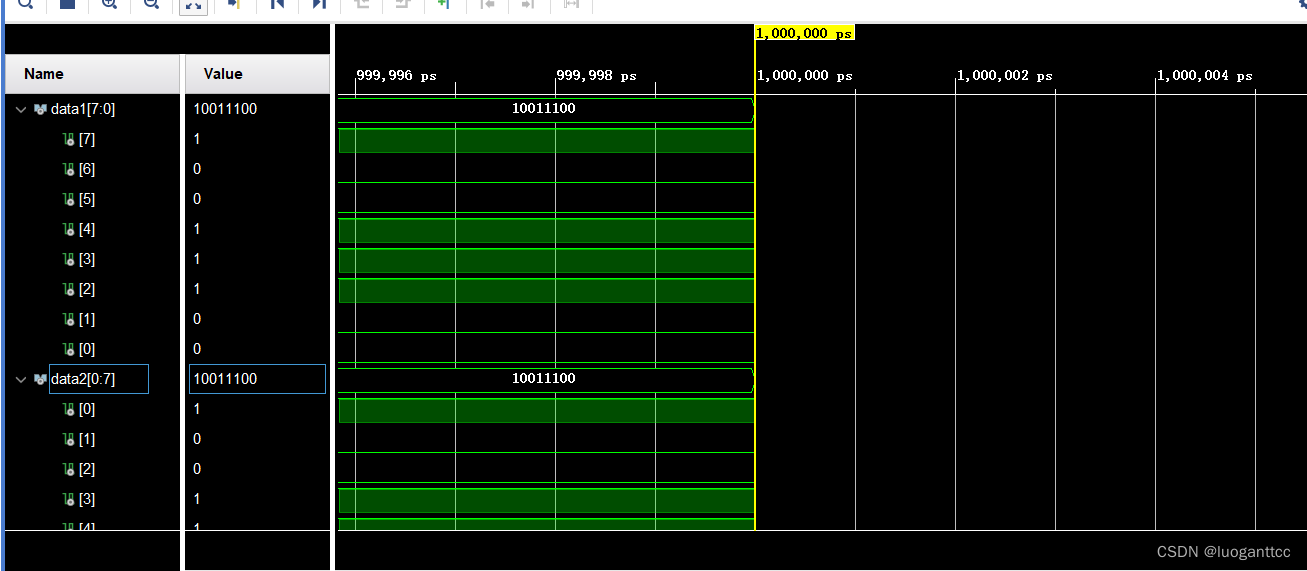

可以看到data1和data2最后的赋值结果都是一样的，但是注意到最高位和最低位的顺序不一样 data1 最高位是7，最低位是0 ，data2最高位是0 最低位是7 data1[7:0] data2[0:7]

一般的数 二进制下 最左边为最高位，最右边为最低位，如：1001十进制为 9，所以声明信号赋值时习惯写成 wire[3:0] data; assign data = 3’b1001;这样最高位到最低位就对应起来了
