嵌入式开发--STM32硬件SPI驱动74HC595
创始人
2024-04-18 01:58:14

本篇是硬件SPI口驱动74HC595。
IO口模拟时序软件驱动74HC595见这一篇文章：嵌入式开发–IO口扩展–74HC595

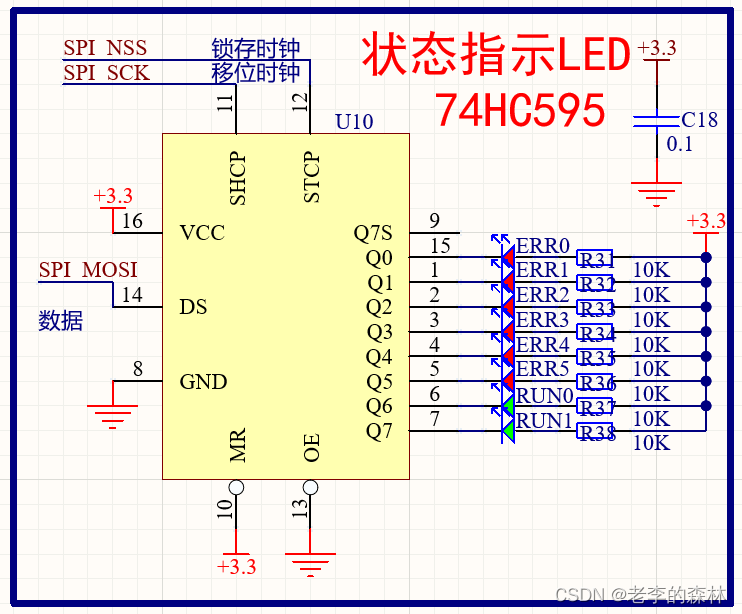

硬件连接如下：

只用了一个74HC595，如果需要多个74HC595级联，参考前面的链接，里面有电路，不需要额外的信号线，就可以连接多个74HC595。
在这里插入图片描述

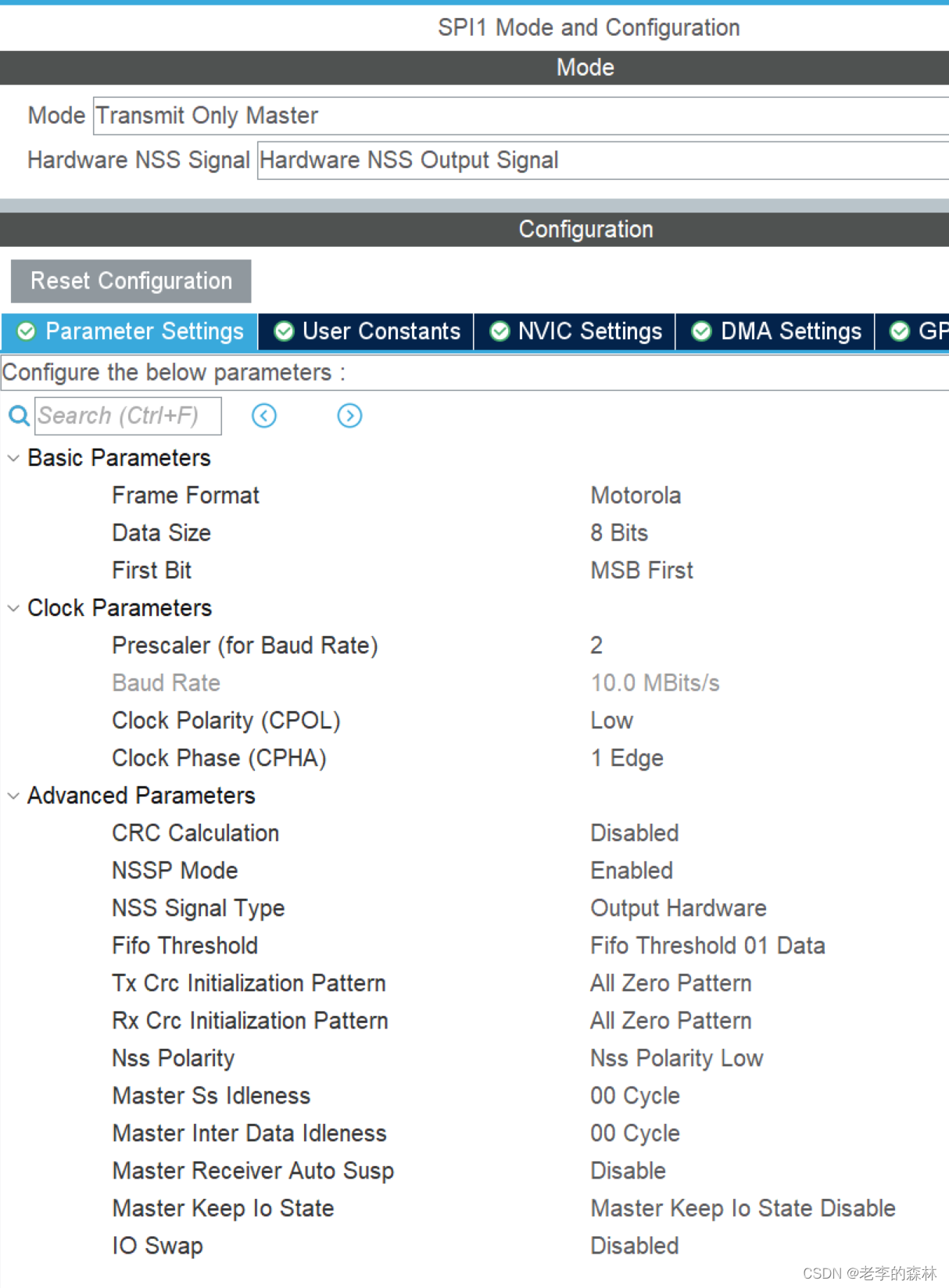

CubeMX中的设置如下：

用的是SPI1，驱动74HC595时，主机不需要输入，所以MISO未使用
在这里插入图片描述在这里插入图片描述
在这里插入图片描述
特别注意，默认的数据宽度是4bits，需要改为8bits
74HC595最高的速度可以达到50MHz，所以，这里的波特率可以尽量设高些，10MHz到头了。
其他都是常规设置，不哆嗦，需要教程的看这一篇： 嵌入式开发–CubeMX使用入门教程
设置好以后，生成工程。

代码

Keil中的编程很简单，其实就是调用一个函数 HAL_SPI_Transmit(&hspi1, &temp, 1, 1000)。
下面的代码是流水灯演示

  while(1){for(i=0; i<8; i++){temp = 1<

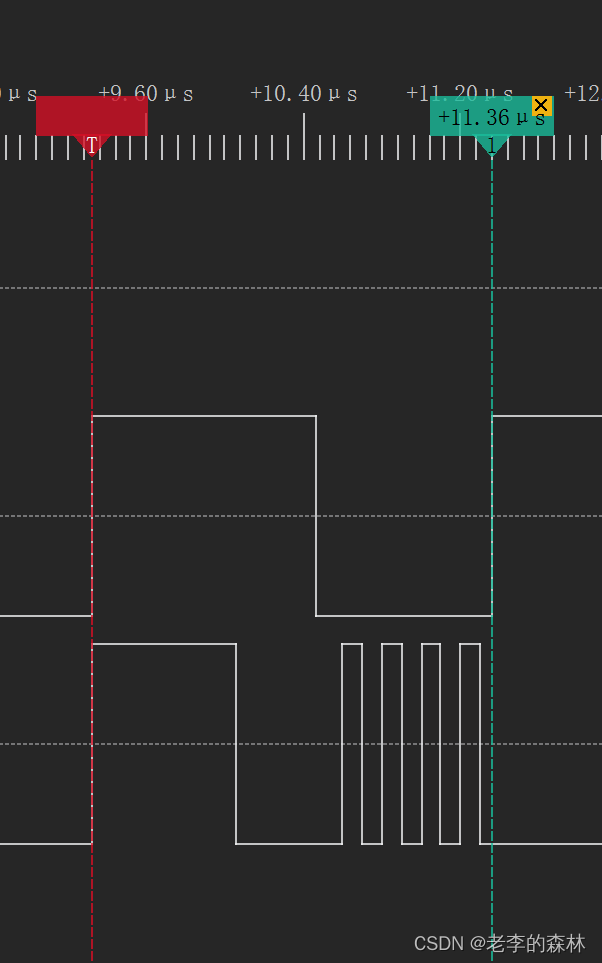

传输时间

在这里插入图片描述从开始的高电平准备大约是9.5us，到最后发送完成时间是11.36us，花费了不到2us时间，如果是是软件配置IO口来模拟驱动的话，时间会远远超过这个时间，可见硬件的效率还是要高很多的。
