Fireware 烧写好了之后，SigmaStudio 图形化开发的基本条件就达成了。我们重新来链接一下硬件，进入图形化编程的阶段，这个阶段我尽量多写一些例程，让大家能够尽快熟悉这个软件开发的全过程。

1. 直通（1）

1）按图链接硬件。

2）SW2 和 SW3 调整到 1/0，给开发板上电，正常上电后：核心板 Power 灯被点亮；底板 POWER灯被点亮。Fireware BOOT ，正常 BOOT 之后，会发现 LED1 和 LED3 灯变亮，而 LED2 不亮，这是正常 BOOT 的状态。然后再给 USBi 上电，USBi 那里的 D2 灯被点亮。（USBi 上电指的就是 USBi 的 USB 线接入 PC）

特别特别特别注意：上电顺序一定是先USBi仿真器上电，再给开发板上电。否则开发板可能无法正常 BOOT，也就无法做下一步调试了。

原因是 USBi 仿真器的 SPI 会与 DSP 的 SPI BOOT 冲突，导致 DSP BOOT 不成功。先给USBi上电，再给 开 发 板 上电，双方就不会有影响了。

USBi 仿真器不支持热插拔 JTAG 头，所以不要在上电状态下插拔 USBi 的JTAG 头，有可能会损坏 USBi。

3）打开 SigmaStudio 软件。

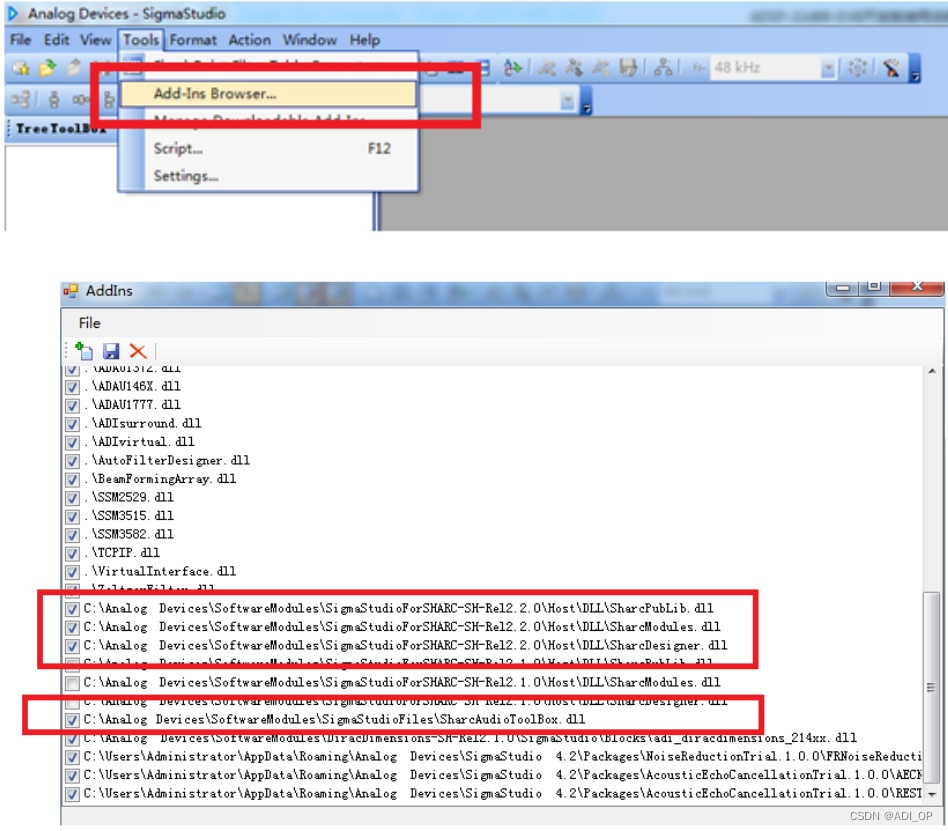

4）先把安装的 SHARC 模块都添加到软件里来，见下图步骤：

安装的 SHARC 专用开发工具模块全部在这里，打勾选中，添加 DLL 即可加入到软件中。

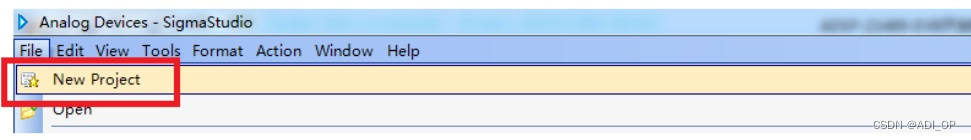

5）新建一个 21489 的工程

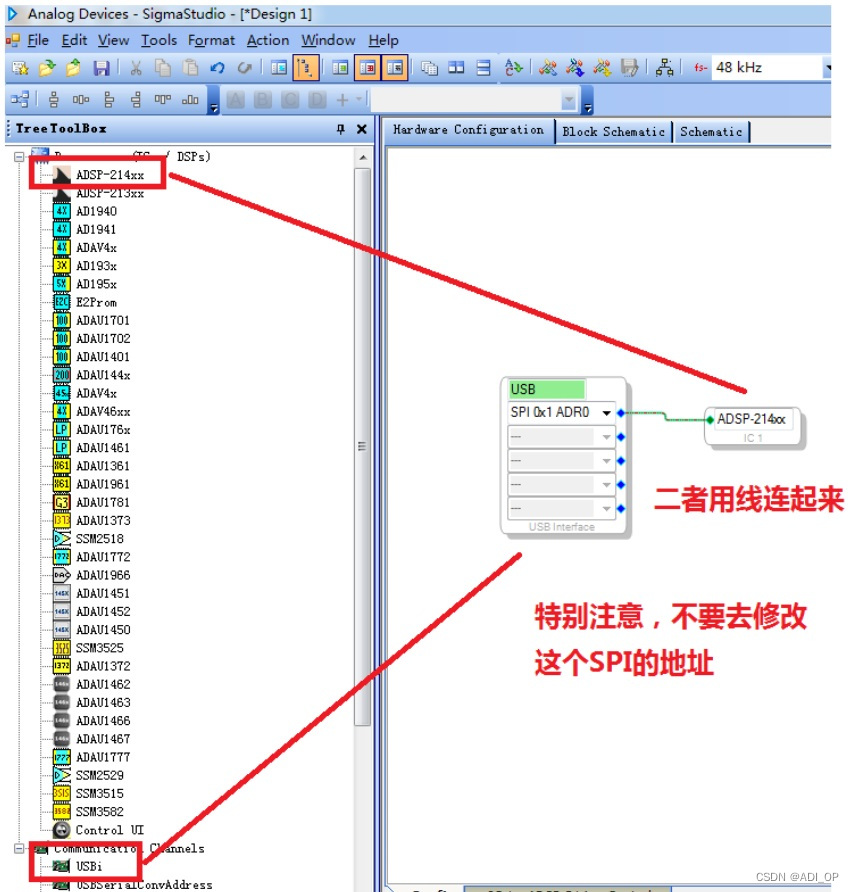

6）配置 21489 硬件，将下图所示的模块拖出来，用线连起来，完成硬件设计。

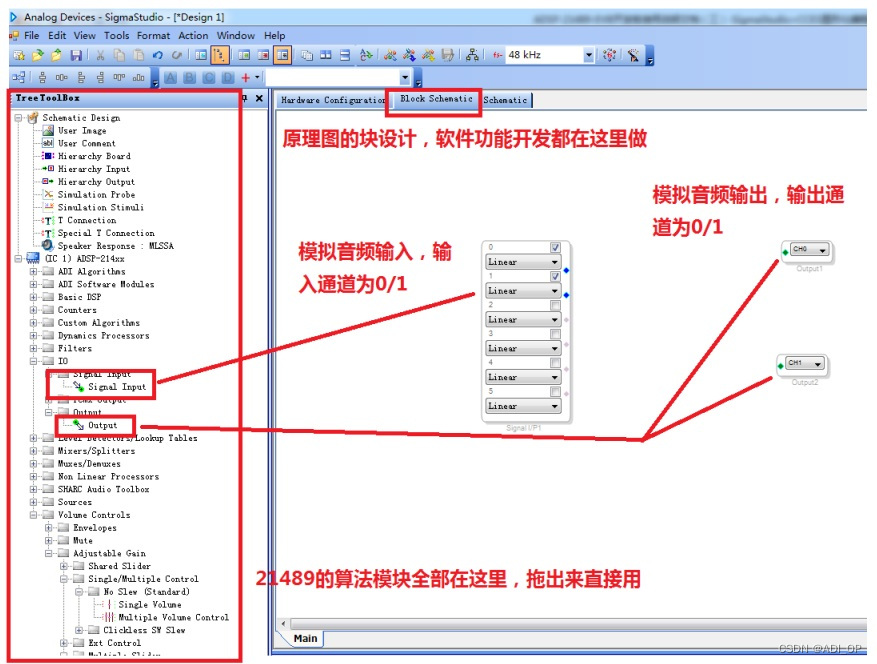

7）软件逻辑电路图设计

这一步非常关键，21489 想要实现任何的图形化软件功能，都需要在这里进行开发，请一定要理解，我会从最简单的直通例程开始讲。外部音源输入模拟音频信号，经过 AD1938 做 ADC，变成 010101 的数字信号送到 21489，21489 获取信号后，不做任何处理，交给 AD1938 做DAC，将 010101 的数字信号变成模拟信号，并输出到外部音箱，实现直通的功能。

下面来看一看这个逻辑是如何实现的。

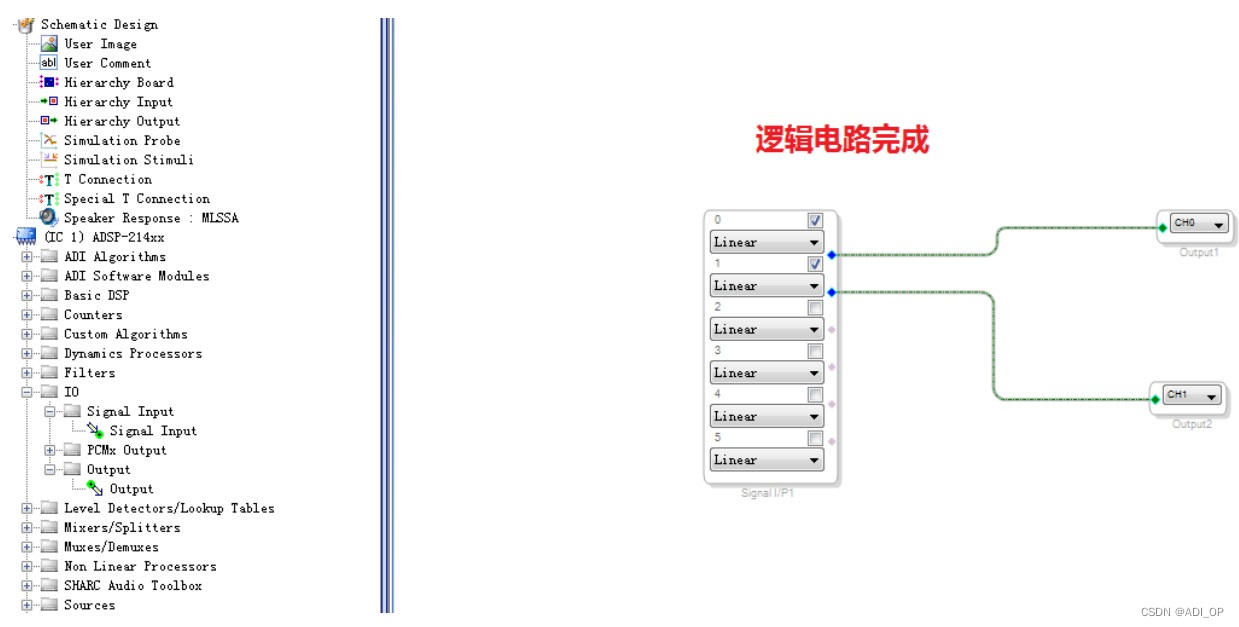

将输入和输出通过线连起来，就完成了直通的设计，模拟 0/1 通道输入，模拟 0/1 通道输出，不做任何处理，输入这边手机输入音乐，输出那边音箱播放手机输入的音乐。

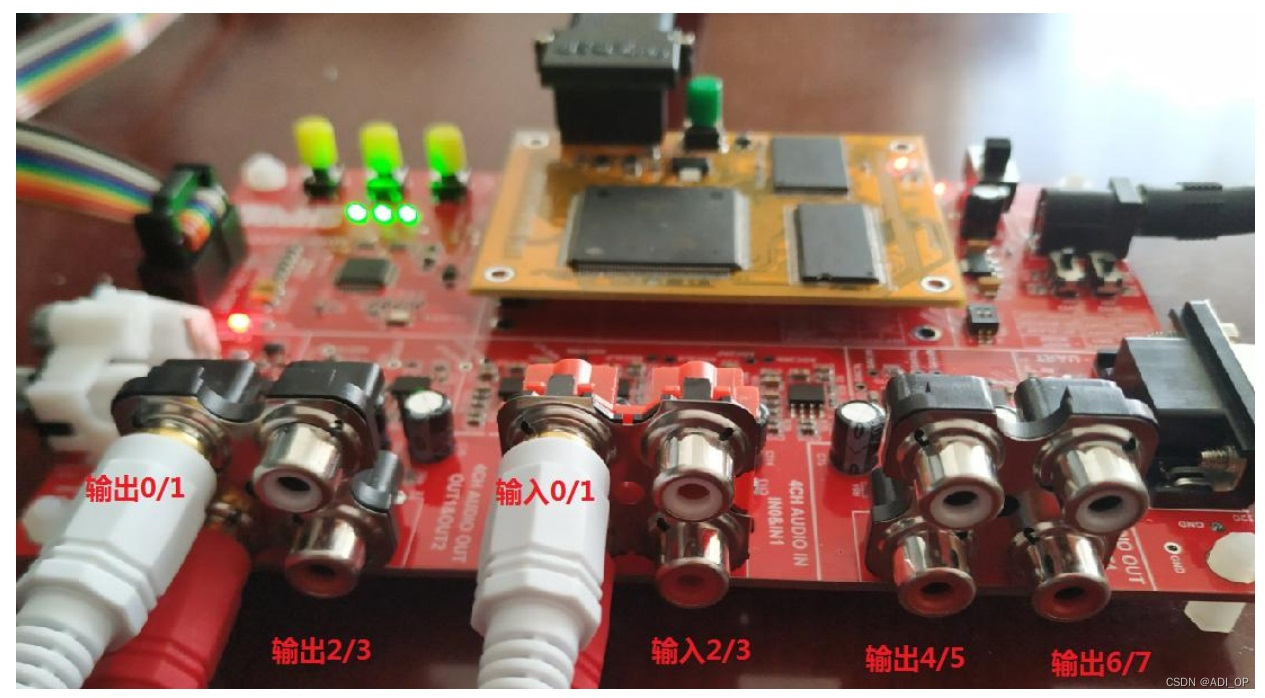

软件上是这么做的，那么硬件应该怎么接呢？请看下图：

软件里我们设置的是输入 0/1，那么在硬件上，我们就让模拟输入接到输入 0/1 上；软件里输出是 0/1，那么在硬件上，我们就让模拟输出接到输出 0/1 上。他们是一一匹配的，这样就完成了硬件的接入工作。

8）用 USBi 下载逻辑电路图，实现直通功能，点击下载后，板子上的 LED2 灯也亮起，这时候三个 LED 就全亮了。

下载速度很快，点完之后，就能从音箱听到手机播放的音乐，实现了直通。

特别注意：USBi 下载逻辑电路图，是暂存在 RAM 里的，一旦板子断电，这些音效就都没有了，所以这只是在线调试，如果想要把 SigmaStduio 的逻辑电路图程序固化到 flash 里，实现脱机运行，就需要另外的一系列动作，我会搞个专题来讲解。

就这样，鼠标点几下，第一个程序就完成啦。

2. 直通（2）

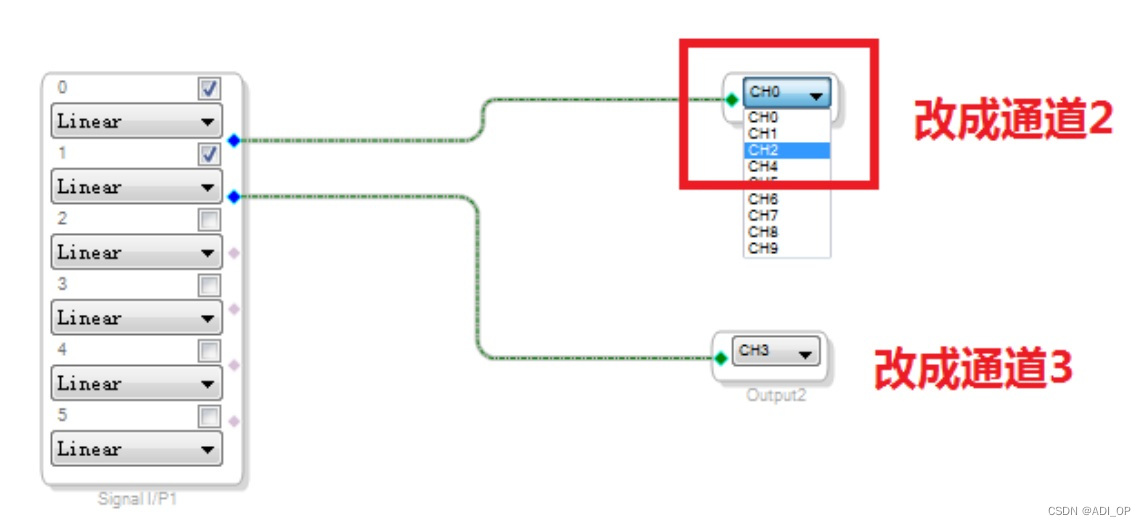

上一个例程，我们讲了一下直通的设计，在本章，我们再做个直通，换一下通道，让大家能够更加清晰的理解软件中的通道配置，与硬件连接之间的关系。基于第一个程序，我们把通道改一下。

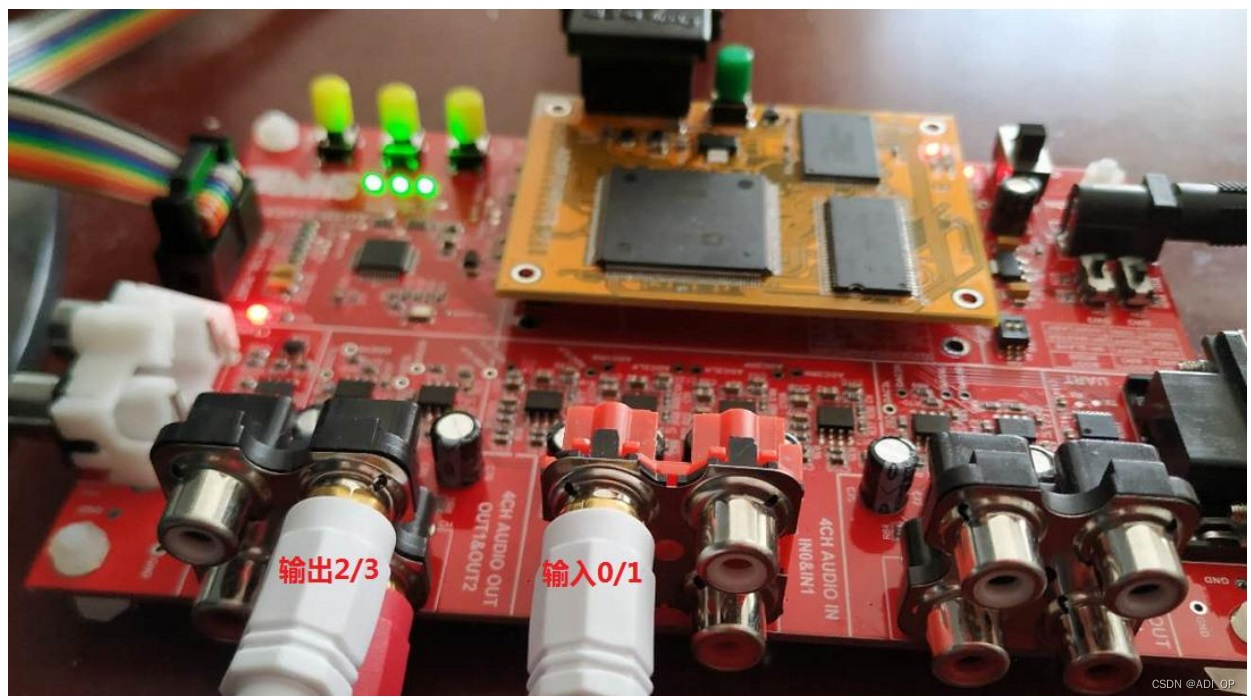

在硬件板子的链接上，我们就需要把输出的 0/1 拔掉，插到 2/3 上。拔掉之后你会发现音箱不再出声了。

不用着急，我们下载做好的这个改了通道的逻辑程序图，打通了 0/1 到 2/3 的通道，音箱又开始播放音乐了。

3. 直通（3）

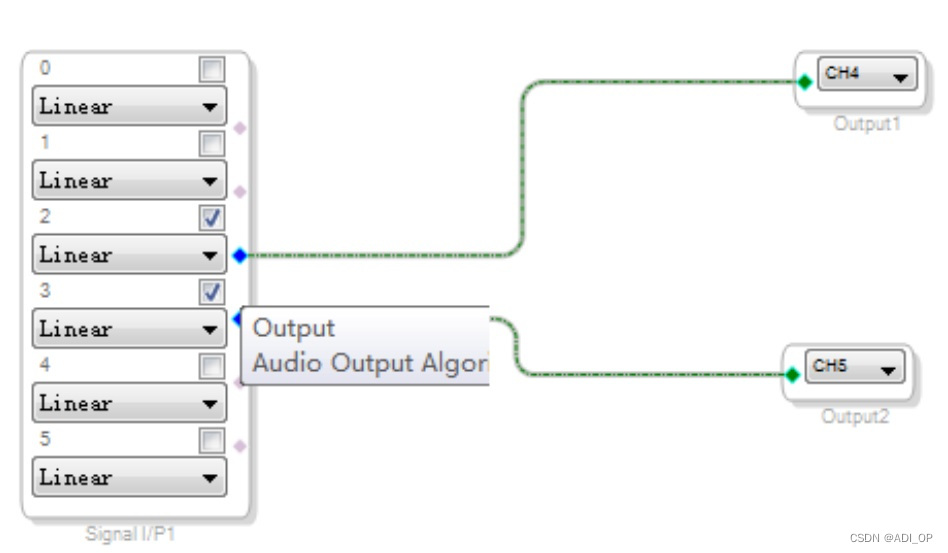

这个例程，我们把输入输出都改一下，输入改成 2/3，输出改成 4/5，下载程序。

把硬件输入输出分别插到输入 2/3 和输出 4/5，完成这个通道的直通。硬件的链接图我就不再放了，自己改插一下对应的接口就好了。
