部署SNMP使网管与设备通信，配置关于TCP测试NQA的配置案例
一、部署SNMP
组网需求：通过部署RouterA由NMS网管设备管理用于监控网络是否畅通和业务是否正常。为了保证NMS和RouterA之间有一个数据传输安全、接入方式灵活、链路传输可靠的网络，并且可以实时监控设备的运行情况，网络中的RouterA通过网管实时监控运行状况，并提供告警报告，以分析出现过的异常并及时解决故障问题。用户在通过网管管理设备时，需要部署SNMP协议，保证网管和被管理设备间的正常通信。
组网配置图：
RouterA的配置
#
interface GigabitEthernet1/0/0ip address 10.1.2.1 255.255.255.0
#snmp-agent local-engineid 000007DB7FFFFFFF00001AA7snmp-agent community read %@%@$X!5#d+t+OJOXL1[{O2!&0UZv'@a;R/`Y+kK$4BUGFe)&2YLuM/kMF!HPG5Mzz3DXe223%@%@ //配置团体名为admin@123（此处以密文的方式显示），并且只允许进行只读访问snmp-agent sys-info version v3 //配置SNMP版本为v3snmp-agent target-host trap-hostname nms address 10.1.1.2 udp-port 162 trap-paramsname trapnms2 //配置Trap目的地址为10.1.1.2，主机名为nms，使用的Trap报文发送参数信息列表名为trapnms2snmp-agent target-host trap-paramsname trapnms2 v3 securityname %@%@_=XqAFC_94uCS,3'配置结果验证：
1、执行命令display snmp-agent target-host查看Trap报文的目标主机列表。
2、当有告警信息产生时，执行命令display trapbuffer查看告警信息。
二、NQA配置
NQA简介
网络质量分析NQA（Network Quality Analysis）是一种实时的网络性能探测和统计技术，可以对响应时间、网络抖动、丢包率等网络信息进行统计。NQA能够实时监视网络QoS，在网络发生故障时进行有效的故障诊断和定位。
NQA监测网络上运行的多种协议的性能，使用户能够实时采集到各种网络运行指标，例如：HTTP的总时延、TCP连接时延、DNS解析时延、文件传输速率、FTP连接时延、DNS解析错误率等。

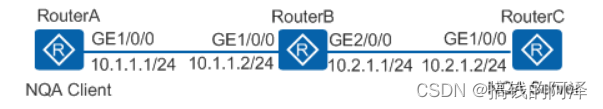

组网需求：RouterA作为NQA客户端，RouterC作为NQA服务端。使用NQA TCP测试功能测试RouterA到RouterC之间建立TCP连接的时间。
RouterA的配置
#sysname RouterA //配置设备名称
#
interface GigabitEthernet1/0/0ip address 10.1.1.1 255.255.255.0 //配置RouterA GE1/0/0的IP地址
#
ip route-static 10.2.1.0 255.255.255.0 10.1.1.2 //配置RouterA到指定网段的静态路由
#
nqa test-instance admin tcp //创建NQA测试例并进入NQA测试例视图test-type tcp //配置测试例类型为TCPdestination-address ipv4 10.2.1.2 //配置目的地址destination-port 9000 //配置目的端口号
#
returnRouterB的配置
#sysname RouterB //配置设备名称
#
interface GigabitEthernet1/0/0ip address 10.1.1.2 255.255.255.0 //配置RouterB GE1/0/0的IP地址
#
interface GigabitEthernet2/0/0ip address 10.2.1.1 255.255.255.0 //配置RouterB GE2/0/0的IP地址
#
returnRouterC的配置
#sysname RouterC //配置设备名称
#
interface GigabitEthernet1/0/0ip address 10.2.1.2 255.255.255.0 //配置RouterC GE1/0/0的IP地址
#
nqa-server tcpconnect 10.2.1.2 9000 //配置NQA服务端的地址和端口号
#
ip route-static 10.1.1.0 255.255.255.0 10.2.1.1 //配置RouterC到指定网段的静态路由
#
return配置结果验证：
1、在RouterA的NQA测试例视图下执行命令start now启动测试。
2、在RouterA的任意视图下执行命令display nqa results test-instance admin tcp查看NQA测试结果，其中Min/Max/Average Completion Time表示TCP连接的最小/最大/平均完成时间。
