Allegro如何设置走线禁布区操作指导

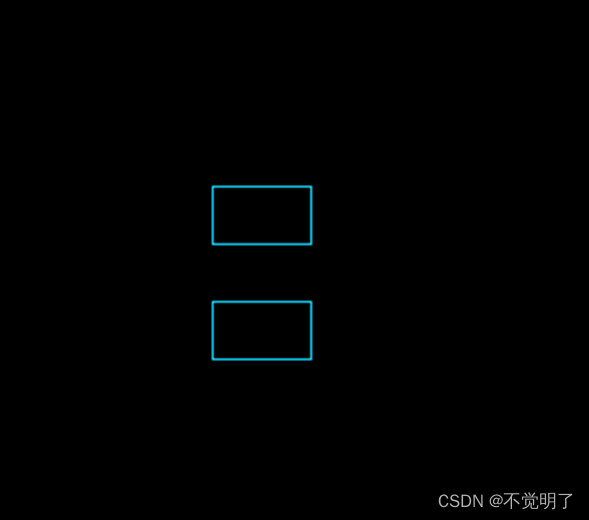

Allegro可以任意设置走线的禁布区,以下图为例,需要在两个pin中间设置一个所有层都不能走线的禁布区域

具体操作如下
选择shape Add Rect命令

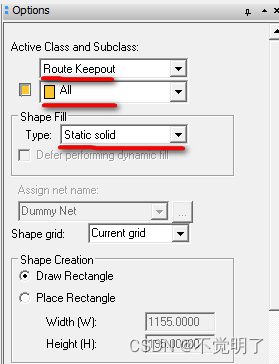

Option选择画在Route keepout-All层,type选择Static solid

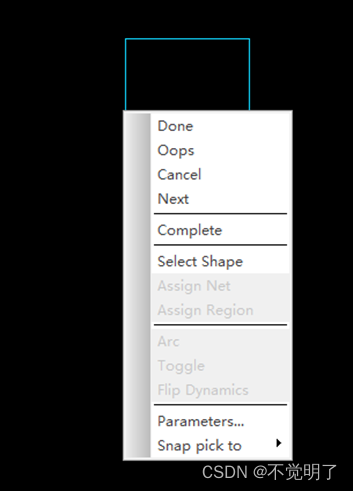

鼠标移动到器件pad附近,右击会出现一个列表

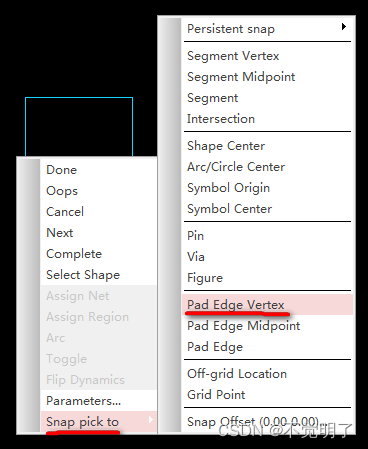

选择Snap pick to-Pad Edge Vertex

抓取到pin的边缘,画出来一个禁布区

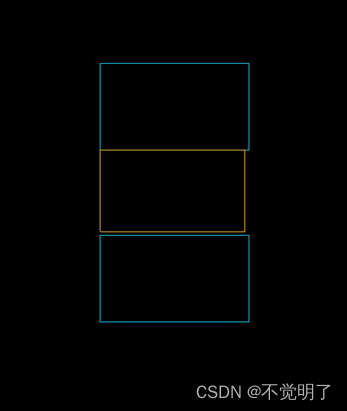

继续抓取另外一个pin的顶点
