Allegro如何铺网格铜详细操作指导
创始人
2024-04-19 05:19:42
Allegro如何铺网格铜的三种方法操作指导

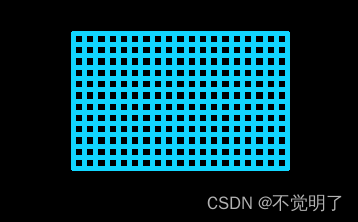

在做PCB设计的时候，时常需要铺网格铜，尤其是对于绕性有要求的时候，Allegro可以快捷铺出网格铜，类似下图
具体操作如下
直接铺网格铜
-
选择Shape add Rect命令
-

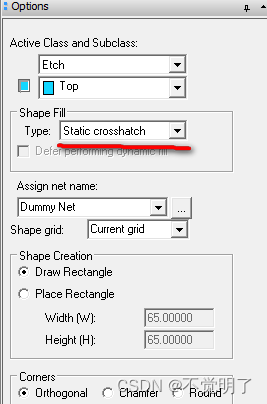

Option Type选择Static Crosshatch
-
画出需要的图形
-

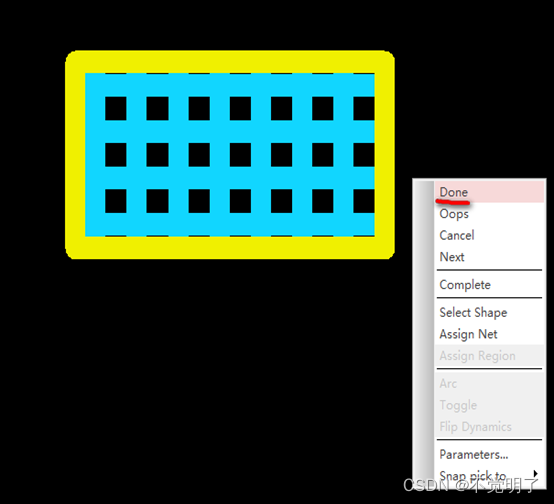

鼠标右击done，网格铜就画好了
-
编辑网格铜的参数，选择shape Select
-
选中铜皮
