m基于FPGA的GPS收发系统开发,包括码同步,载波同步,早迟门跟踪环,其中L1采用QPSK，L2采用BPSK
目录
1.算法描述
2.仿真效果预览
3.MATLAB核心程序
4.完整MATLAB
1.算法描述

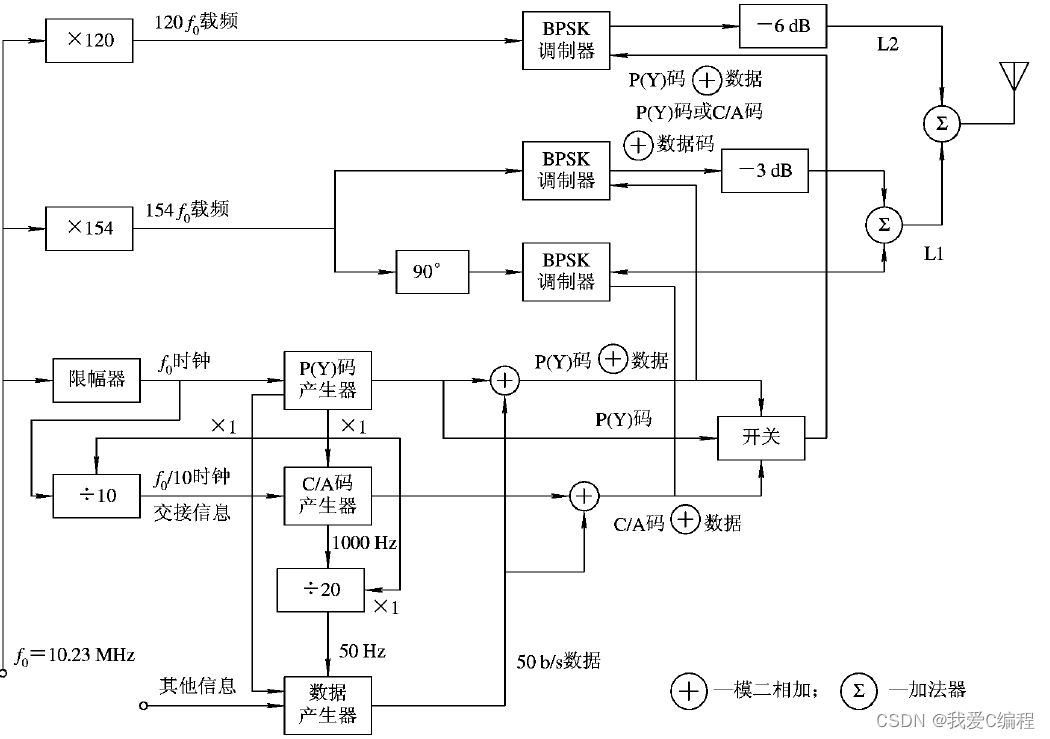

最早的GPS包含L1和L2两个频段，其中L1上调制CA码，P码以及导航电文，L2上调制P码和导航电文。在实际接收到的GPS信号中，我们除了能够接受到CA码和P码外，还能检测到L1和L2两种载波信号。GPS双频发送器的基本构架如下所示：
使用CA码和P码两种码来区分双频道中的两种不同的频道。但是P码周期非常长，美国用P码周期是140多天，而简化后的民用版本也要7天多，我们无法在仿真或者实际测试的时候花那么多时间去验证P码的捕获，所以这里，我们将P码部分做了下简化，使用伪随机序列周期为2048bit，来代替P码部分。

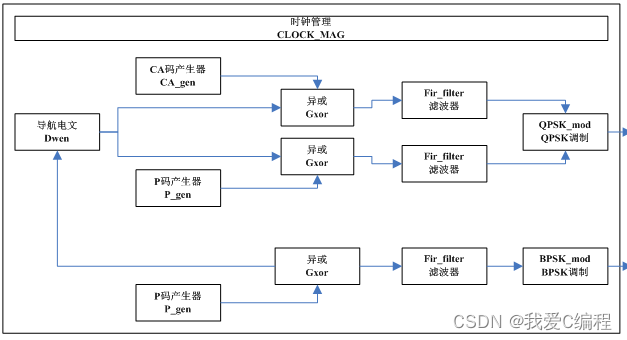

一般情况下，导航电文的频率为50hz，CA码的频率为1M，P码的频率为10M。这里，为了测试的需要，我们需要降低频率来进行测试。整个发送端，按如下的结构设计：
通过捕获模块获得初始的频偏值，然后进行载波同步。与此同时，通过码同步，完成相位的捕获。最后进入跟踪阶段。
先介绍一下捕获的基本原理：

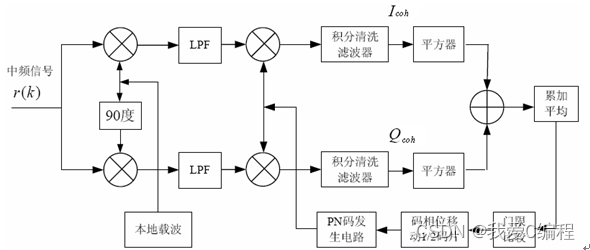

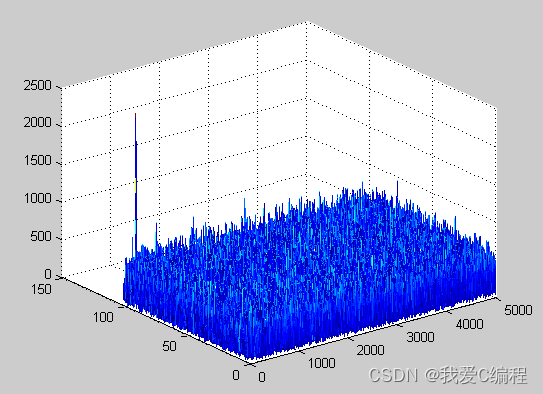

本地码生成器以C/A码标称频率产生C/A码与接收到的采样信号相关累加，一个积分周期（通常1个码周期）后，相关峰与检测门限比较，如果相关峰大于门限，则认为捕获成功，得到对应的码相位估计；如果相关峰小于门限，码发生器自动将本地码码相位向前或向后跳动1/2或1/4个码片，然后继续相关累加检测，最多在 或 个伪码周期后找到与本地伪码同步的输入伪码的相位状态（ 即为一个码周期内码片的数目），以实现伪码的捕获。下面对步进相关法进行简单介绍，其原理图见图1。

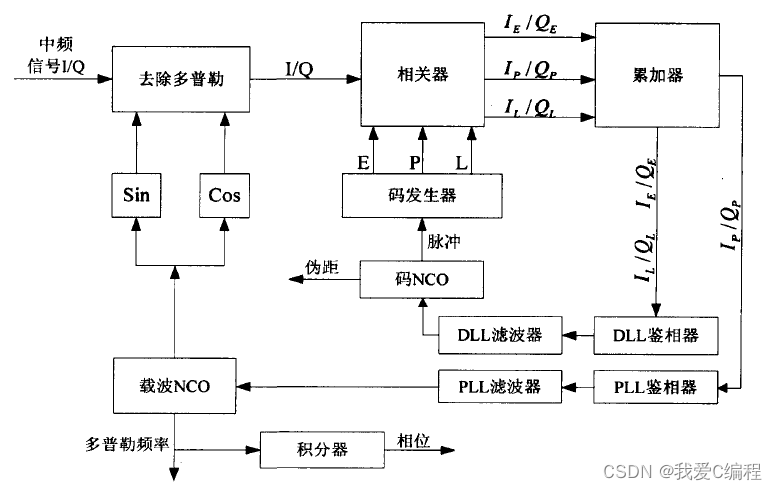

跟踪部分：
其内部详细结构如下所示：
2.仿真效果预览
算法仿真:MATLAB 2010b
FPGA设计：ISE12.2
FPGA仿真:Modelsim6.5SE

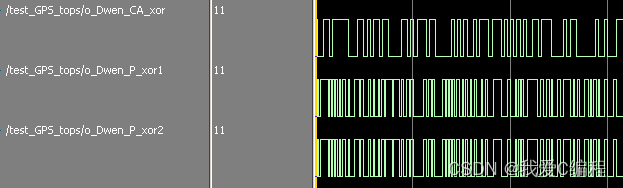

导航电文和CA码及P码异或之后的信号。

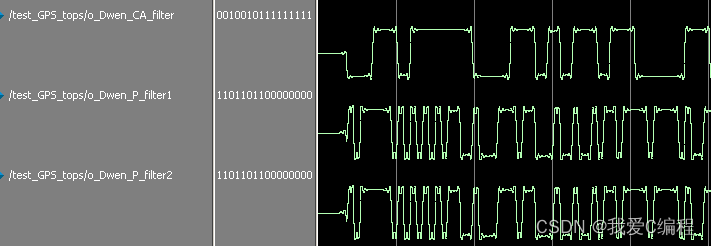

导航电文和CA码及P码异或之后的信号，通过成型滤波器之后的效果。

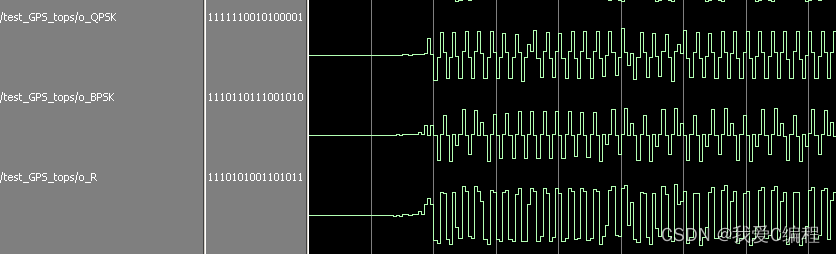

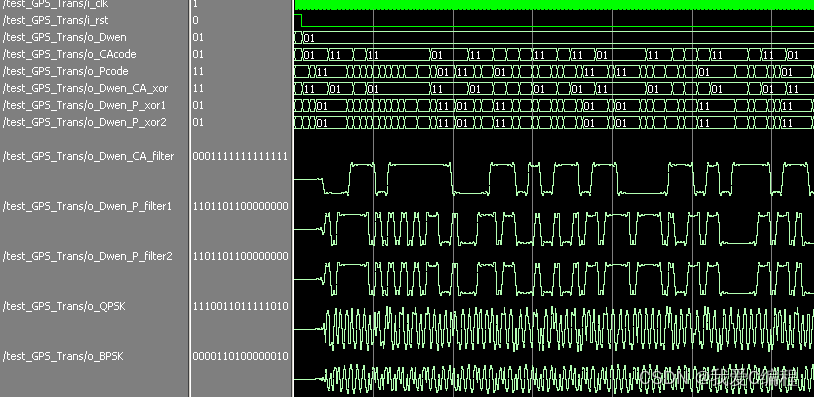

这个最后发送出去的QPSK,BPSK以及相加之后的射频信号。

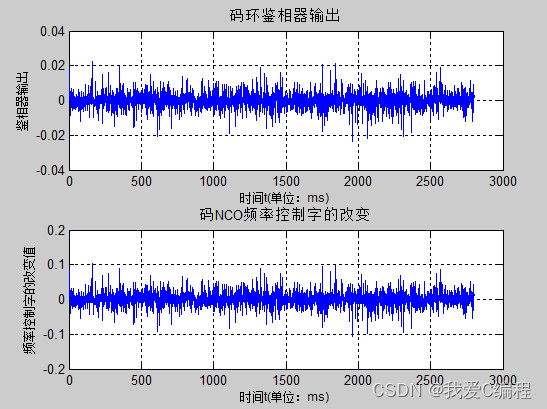

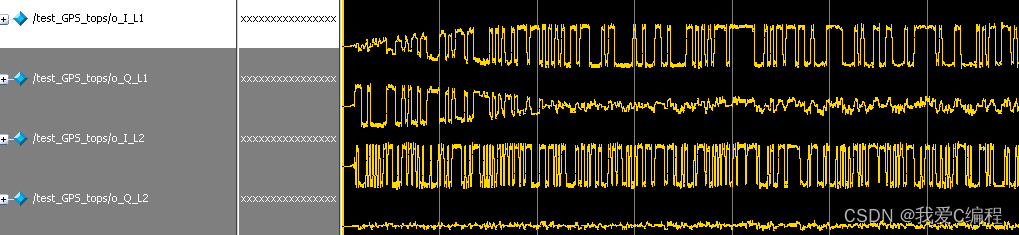

最后捕获跟踪之后的信号，放大看如下所示：
一开始的逐渐变大的过程就是锁定过程
3.MATLAB核心程序
`timescale 1ns / 1ps
module GPS_Rec(i_clk,i_rst,i_QPSK,i_BPSK,//Captureo_Ca_index,o_CA,o_abs_addCA,o_P_index,o_P,o_abs_addP,o_fre_est_Ca,o_fre_est_P,//Trackingo_I_L1,o_Q_L1,o_I_L2,o_Q_L2, o_Dwen_rec_L1,o_Dwen_rec_L2);input i_clk;
input i_rst;
input signed[15:0] i_QPSK;
input signed[15:0] i_BPSK;
//Capture
output [9:0] o_Ca_index;
output signed[1:0] o_CA;
output signed[21:0]o_abs_addCA;
output [10:0]o_P_index;
output signed[1:0] o_P;
output signed[23:0]o_abs_addP;
output signed[23:0]o_fre_est_Ca;
output signed[23:0]o_fre_est_P;//Tracking
output signed[15:0]o_I_L1;
output signed[15:0]o_Q_L1;
output signed[15:0]o_I_L2;
output signed[15:0]o_Q_L2;
output signed[1:0] o_Dwen_rec_L1;
output signed[1:0] o_Dwen_rec_L2;wire clk_ca;
wire clk_ca_2code;
wire clk_p;
wire clk_p_2code; //2 time ca clock
CLOCK_DCM2 CLOCK_DCM2_u(.i_clk (i_clk), .i_rst (i_rst), .o_clk_dwen (), .o_clk_ca (clk_ca), .o_clk_ca_2code (clk_ca_2code), .o_clk_p (clk_p),.o_clk_p_2code (clk_p_2code));//CAPTURE
//CAPTURE
//frequency capture
wire signed[9:0] o_Ca_index;
wire signed[1:0] o_CA;
wire signed[21:0]o_abs_addCA; frequency_capture_channel1 frequency_capture_channel1_u(.i_clk (i_clk), .i_clk_ca (clk_ca), .i_clk_ca2times (clk_ca_2code), .i_rst (i_rst), .i_QPSK (i_QPSK),.o_fre_est (o_fre_est_Ca),.o_I_filter (), .o_Q_filter (), .o_Ca_index (o_Ca_index), .o_CA (o_CA), .o_abs_addIQ (o_abs_addCA));wire signed[10:0] o_p_index;
wire signed[1:0] o_p;
wire signed[23:0] o_abs_addP;
frequency_capture_channel2 frequency_capture_channel2_u (.i_clk (i_clk), .i_clk_p (clk_p), .i_clk_p2times (clk_p_2code), .i_rst (i_rst), .i_BPSK (i_BPSK), .o_fre_est (o_fre_est_P),.o_I_filter (), .o_Q_filter (), .o_p_index (o_P_index), .o_p (o_P), .o_abs_addIQ (o_abs_addP));//TRACKING
//TRACKINGwire signed[15:0]o_I_filter1;
wire signed[15:0]o_Q_filter1;
wire signed[15:0]o_I_filter2;
wire signed[15:0]o_Q_filter2;Frequency_track_tops Frequency_track_tops_u(.i_clk (i_clk), .i_rst (i_rst), .i_QPSK (i_QPSK), .i_BPSK (i_BPSK), .i_FRE_index1(o_fre_est_Ca), .i_FRE_index2(o_fre_est_P), .o_I_filter1 (o_I_L1), .o_Q_filter1 (o_Q_L1), .o_I_filter2 (o_I_L2), .o_Q_filter2 (o_Q_L2));//CA capture
wire signed[1:0]Dwen_rec_L1;
CA_early_late_track_tops CA_early_late_track_tops_u(.i_clk (clk_ca_2code), .i_clk_ca (clk_ca), .i_rst (i_rst), .i_CA_index (o_Ca_index+1), .i_Idin (o_I_L1), .i_Qdin (o_Q_L1), .o_dout (o_Dwen_rec_L1));//P capture
wire signed[1:0]Dwen_rec_L2;
P_early_late_track_tops P_early_late_track_tops_u (.i_clk (clk_p_2code), .i_clk_p (clk_p), .i_rst (i_rst), .i_P_index (o_P_index+1), .i_Idin (o_I_L2), .i_Qdin (o_Q_L2), .o_dout (o_Dwen_rec_L2));
endmodule
