一、实验目的
1、路由配置；
2、配置静态路由；
3、掌握RIP协议配置。
二、实验要求
写出PC0与PC1连通的基本要求和配置过程
三、实验步骤，数据记录及处理

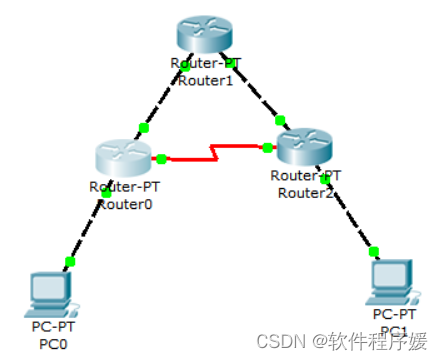

所示制作网络拓扑，路由器的型号自行选择。

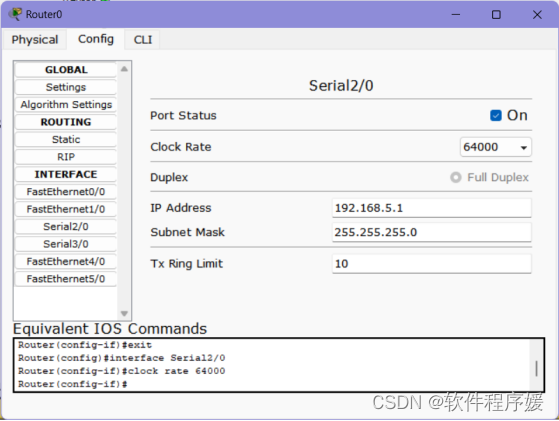

Step1 为router1的Serial2/0接口配置
Step2 为router2的Serial2/0接口配置

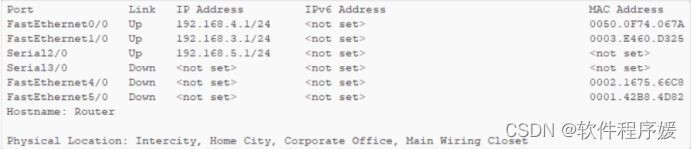

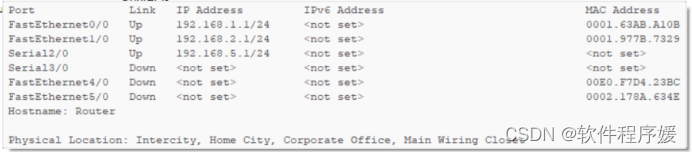

Step3检验串行接口配置
只有当链路的两端都经过正确配置后，串行接口才为up状态
Step4为每个路由器设置RIP动态路由如下
以路由器Router2为例进行说明：
Router2(config)#router rip // 进入RIP协议配置模式
Router2(config-router)#version 2 // 注明版本2，否则是配置版本1协议
Router2(config-router)#network 192.168.1.0 // 宣告路由器的直连网络
Router2#write // 保存配置RIP协议配置的命令为：
注意：router(config)#network
其中参数表示路由器的直连网络号

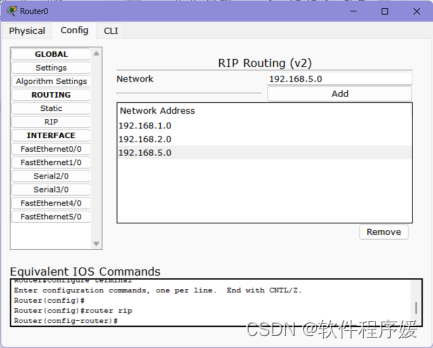

Rounter0的RIP 配置

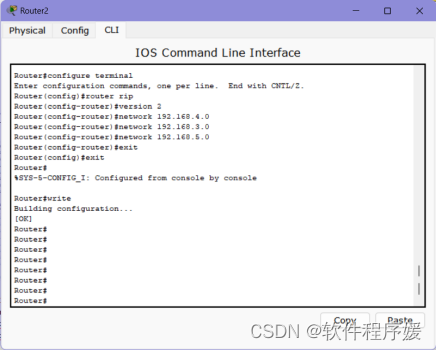

Rounter2的RIP 配置

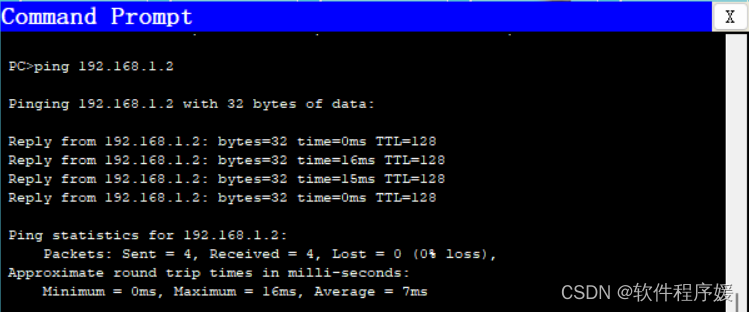

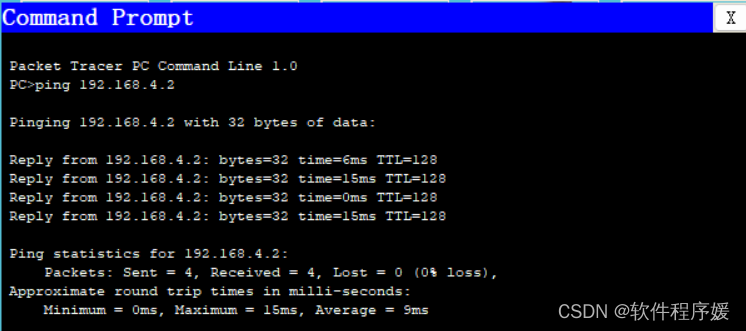

Step5检测网络连通
四．实验总结
（1）能熟练配置RIP协议。
（2）能掌握RIP v1和RIPv2的区别与特点。
（3）当链路的两端都经过正确配置后，串行接口才为up状态。
（4）串行链路两个接口必须有一个是DCE设备，必须在DCE设备接口上配置时钟速率，以便向串行链路提供时钟信号，才能使链路工作。默认条件下路由器串行接口为DTE设备，要改变默认设置必须经过以下两步：
将串行电缆的DCE端连接到路由器A的串行接口；
使用clock rate命令配置串行接口上的时钟速率。
（5）通过查看2路由器的串口连接线插头形状，看到2为DCE设备，再配置时钟速率。

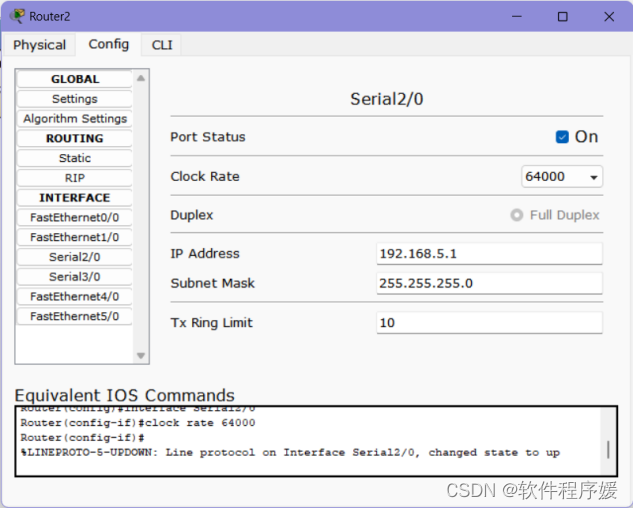

Router2(config)#interface serial 1/0
Router2(config-if)#clock rate 64000 //DCE设备的时钟速率为64000bps
