1 简介

NANO & XAVIER NX提供一路HDMI接口，DP接口与HDMI是兼容的，可用于扩展一路HDMI。其中引脚说明:

PIN	名称	描述	方向	类型
63	HDMI_DP_TXDN0	DisplayPort 1 Lane 0 or HDMI Lane 2	输出	HDMI/DP
65	HDMI_DP_TXDP0	DisplayPort 1 Lane 0 or HDMI Lane 2	输出	HDMI/DP
69	HDMI_DP_TXDN1	DisplayPort or HDMI Lane 1	输出	HDMI/DP
71	HDMI_DP_TXDP1	DisplayPort or HDMI Lane 1	输出	HDMI/DP
75	HDMI_DP_TXDN2	DisplayPort 1 Lane 2 or HDMI Lane 0	输出	HDMI/DP
77	HDMI_DP_TXDP2	DisplayPort 1 Lane 2 or HDMI Lane 0	输出	HDMI/DP
81	HDMI_DP_TXDN3	DisplayPort 1 Lane 3– or HDMI Clk Lane	输出	HDMI/DP
83	HDMI_DP_TXDP3	DisplayPort 1 Lane 3– or HDMI Clk Lane	输出	HDMI/DP
96	HDMI_INT_DP_HPD	HDMI or Display Port Hot Plug Detect	输入	1.8V
94	HDMI_CEC	HDMI CEC	输入/输出	3.3V

HDMI的相关的硬件知识实践中有详细的讲解。

2 框图介绍

在这里插入图片描述

在这里插入图片描述
看不清楚的小宝贝可以去该处下载。

官网上的双向转换电路多使用的MOS管搭建，此处不推荐，原因是速度较高时，可能无法满足要求。
官网上使用的共模电感，但是使用5.6欧姆的匹配电阻直接跳过。我在设计过程中直接使用的5.9Ω电阻。

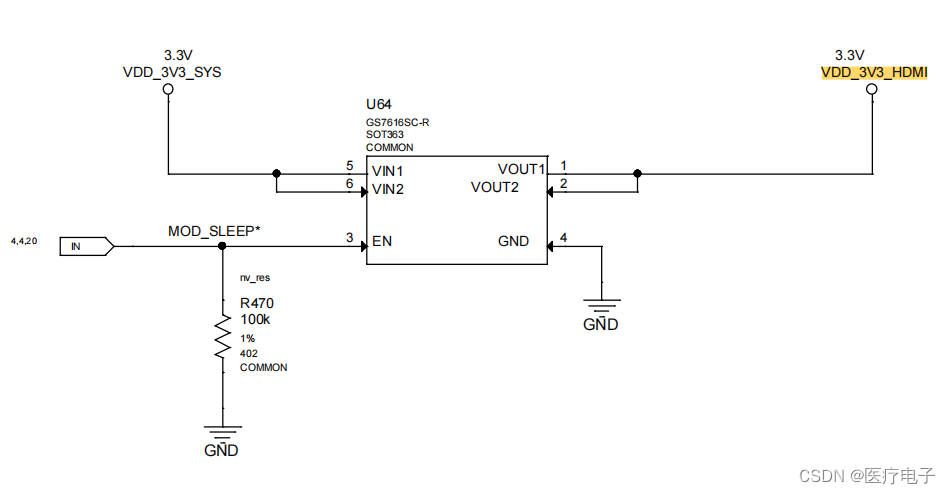

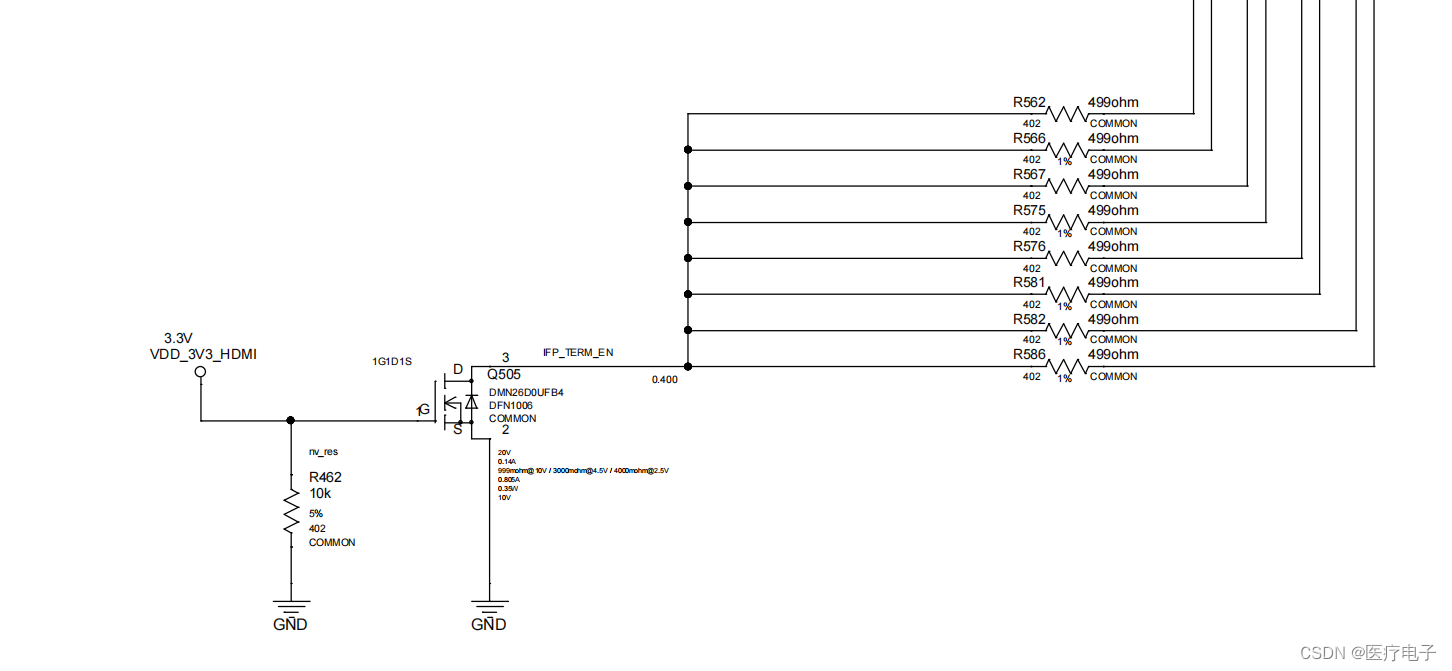

下面这部分电路设计的功能不太清楚，知道的可以在下面评论区说明一下。我的设计时将VDD_3V3_HDMI连接到3.3V输出芯片，将使能连接到MOD_SLEEP*。
MOS管搭建双向转换电路不清楚的可以自行百度。
