大题应该是有两道，每道10分，具体是不是我也不知道，老师也不确定。① 白盒测试 —— 控制流图，给出一段代码，画出控制流图，根据公式求程序段的环形复杂度，求程序基本路径集合中的独立路径；② 根据已知条件划分等价类；③ 给出某趋势图分析数据变化情况；④ 用等价类、用决策表、因果图、判定表等各种方法设计测试用例。（设计测试用例三颗星++）

五、设计题

1. 使用基本路径测试方法测试以下程序段。

Int IsLeap(int year)

{

    if(year % 4 == 0)                         ①

    {

       if(year % 100 == 0)                  ②

        {

           if(year % 400 == 0)              ③

                leap = 1;                          ④

            else

                leap = 0;                          ⑤

        }

        else

            leap = 1;                              ④

    }

    else

        leap = 0;                                  ⑤

    return leap;                                  ⑥

}

(1)画出程序的控制流图(用题中给出的语句编号表示)。

(2)计算上述程序段的环形复杂度。

(3)导出基本路径集，列出程序的独立路径。

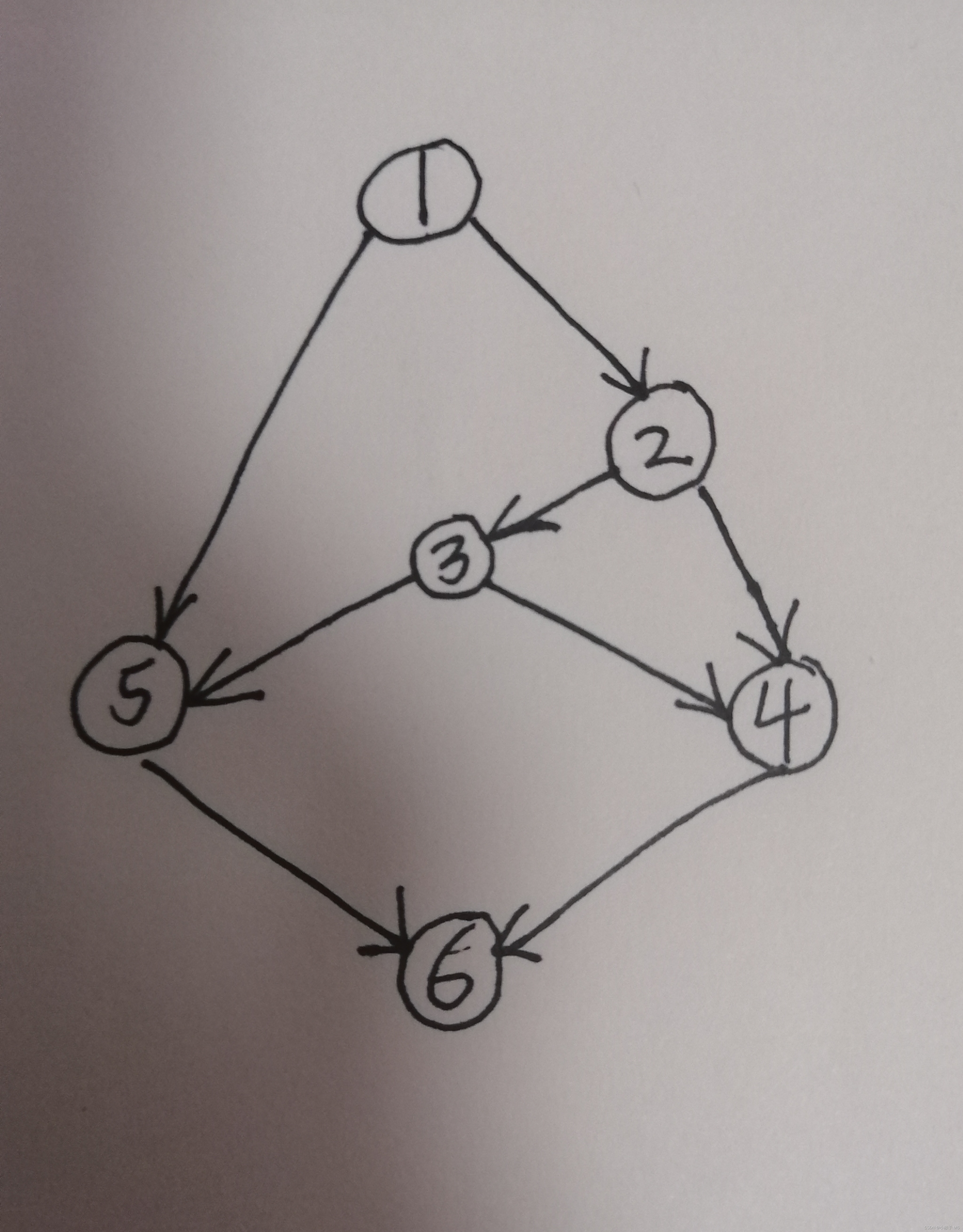

（1）

如何画控制流图？

① 确定流程，拆分复合条件；

② 将条件标注在线上，操作标记在圈上。

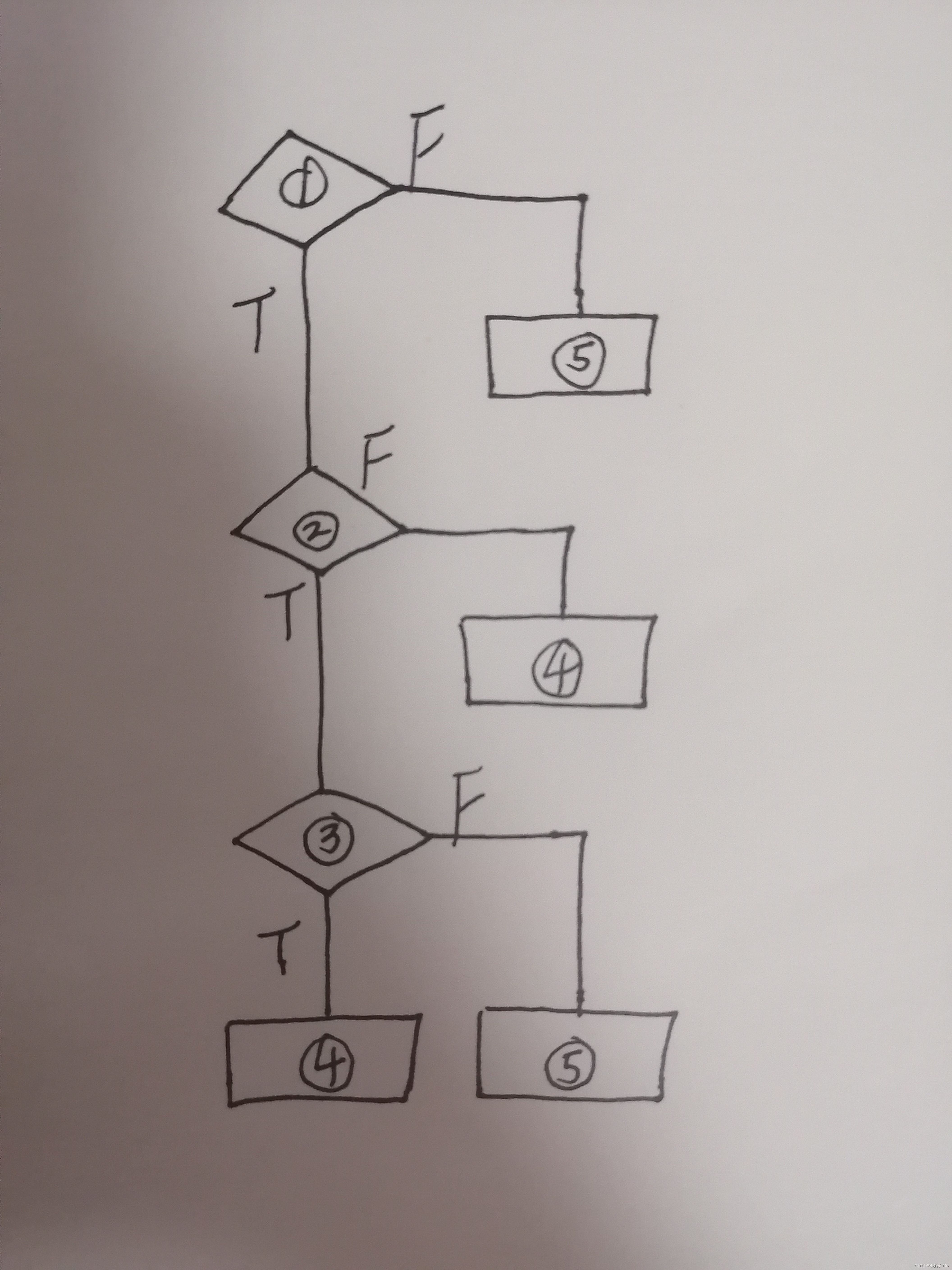

第一步，先整体浏览一下程序结构，画出程序流程图。（草稿上画）

第二步，根据程序流程图就可以画出控制流图了。

（2）

环路复杂度如何计算？

① 方法一，通过观察，流图中的区域数等于环形复杂度 4；

② 方法二，环形复杂度等于 E - N + 2，其中E是流图中边的条数 8，N是节点数 6；

③ 方法三，环形复杂度等于 P + 1，P是流图中判定节点的数目 3，判定节点由流程图看出。

程序段的环形复杂度为 V(G) = 8条边 - 6个节点 + 2 = 4

最好使用第二种方法进行计算。

（3）

路径1：1 → 5 → 6

路径2：1 → 2 → 4 → 6

路径3：1 → 2 → 3 → 5 → 6

路径4：1 → 2 → 3 → 4 → 6

这个就根据程序流图去写，从上到下，从左到右，不要丢掉哦。

2. 某单位财务管理系统中计算出差补助的方法是，当员工办理长期出差时，不论是否出差，出差到哪里，每月固定补助 1000元，当员工未办理长期出差差时，如果出差省会城市，则每月补助 1500
元，否则补助 800 元。试用判定表法设计测试用例， 测试系统的出差补助计算功能。

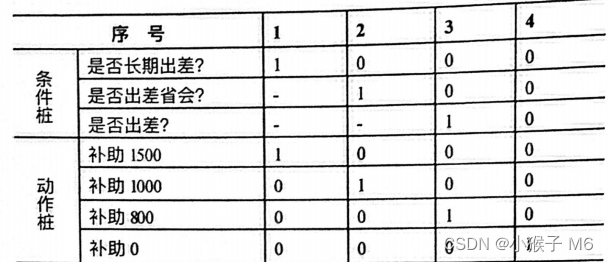

由题意可得判定表：

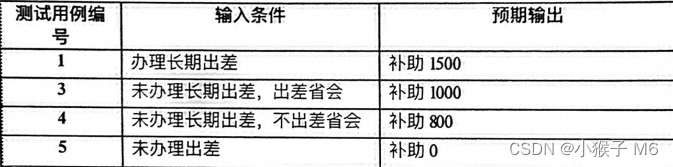

测试用例如下：

基于判定表的方式设计测试用例的步骤：

第一步：首先确定条件桩

第二步：确定动作桩

第三步：确定条件组合的结果

第四步：根据结果写测试用例

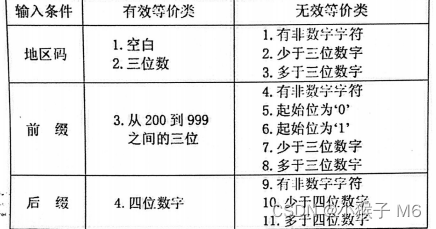

3. 某城市电话号码由三部分组成。他们的名称和内容分别是:
地区码：空白或三位数字；前缀：除“0”和“1”以外的任意三位数字；后缀：任意4位数字。
假定被测程序能接受一切符合上述规定的电话号码，拒绝所有不符合规定的电话号码。试根据该程序的规格说明，划分其等价类，并用表格形式表示出来。

 避免漏写或冗余。

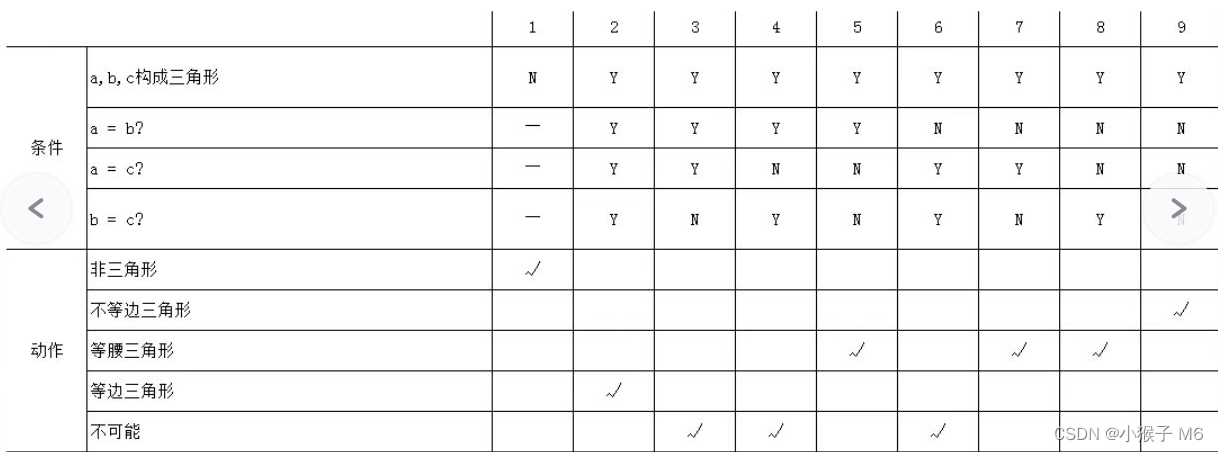

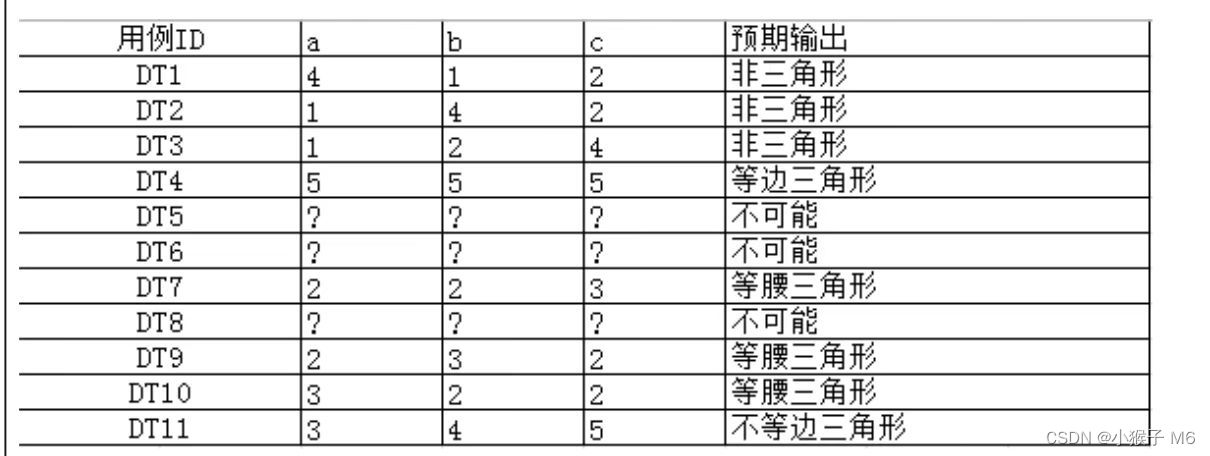

4. 根据输入3条边(a、b、c)边长的值来判断是否构成一个三角形。如果是三角形，继续判断是等腰三角形还是等边三角形等。为简化问题，a、b、c 只能输入大于零的数，不需要考虑 a、b、c 取零或负数的情况。请使用决策表的方法制定决策表并设计测试用例。
提示，根据三角形边的情况分析规则：
如果不能构成三角形，则不需要判断后3个条件；
如果构成三角形，即 a+b>c、a+c>b 和 b+c>a 都必须成立，没有例外；
如果a=b且a=c，则 b=c 肯定成立；
如果a=b，而 a=c 不成立，就不需要判断 b=c，实际上 b=c 也肯定不能成立，只能为等腰三角形。

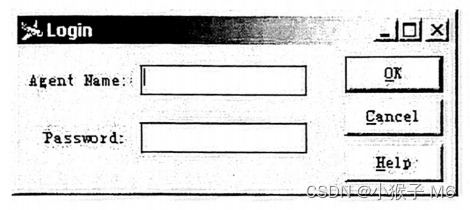

5. 在各种输入条件下，测试程序的登录对话框功能。

 Agent Name 的规则如下：

Agent Name长度为6至10位(含6位和10位)

Agent Name 由字符(a-z、A-Z)和数字(0-9)组成

Agent Name 不能为空、空格和特殊字符

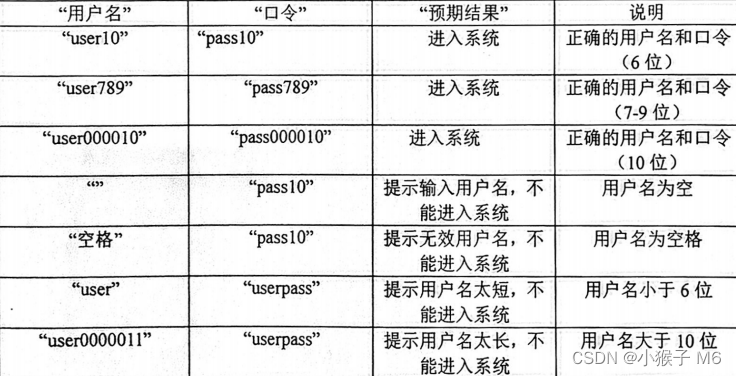

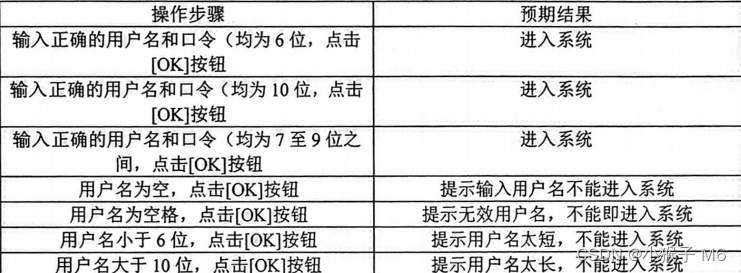

Password 的规则同 Agent Name的规则，试写出相应的测试用例。

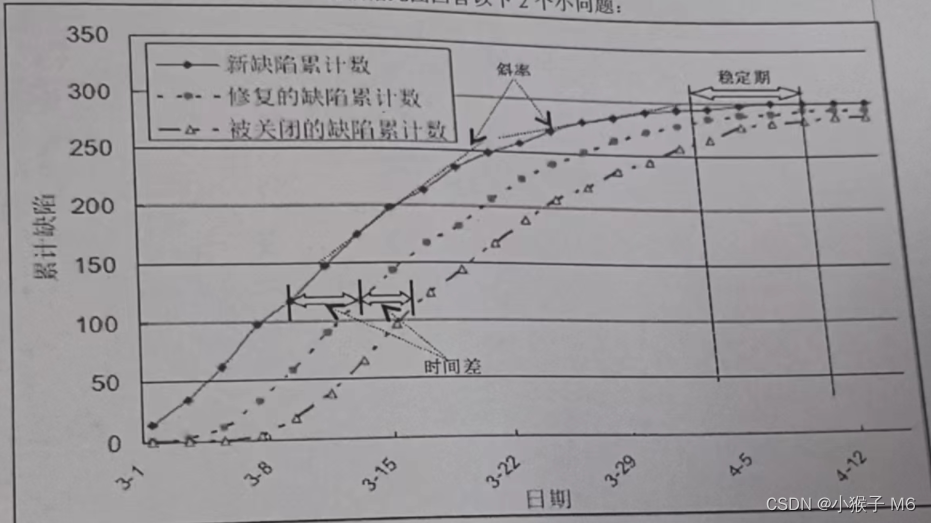

6. 下图是累积缺陷数的理想趋势图，请根据此图回答以下2个问题。

（1）请详细描述理想状态缺陷数据变化情况。

① 产品开发质量情况取决于累积打开/关闭曲线的趋势；

② 项目进度取决于累积关闭/打开曲线起点的时间差；

③ 开发人员、测试人员的工作进度、效率也能得到反映。

（2）如果实际累积曲线与理想曲线差别显著，详细说明软件开发过程可能存在哪些问题。

① 产品的质量是否达到预定的标准；

② 缺陷修正的速度是否滞后；

③ 测试人员验证缺陷是否及时；

④ 缺陷遗漏程度；

⑤ 回归缺陷数量；

⑥ 流程。
