逻辑分析仪解析SPI数据
创始人
2024-04-28 10:37:04

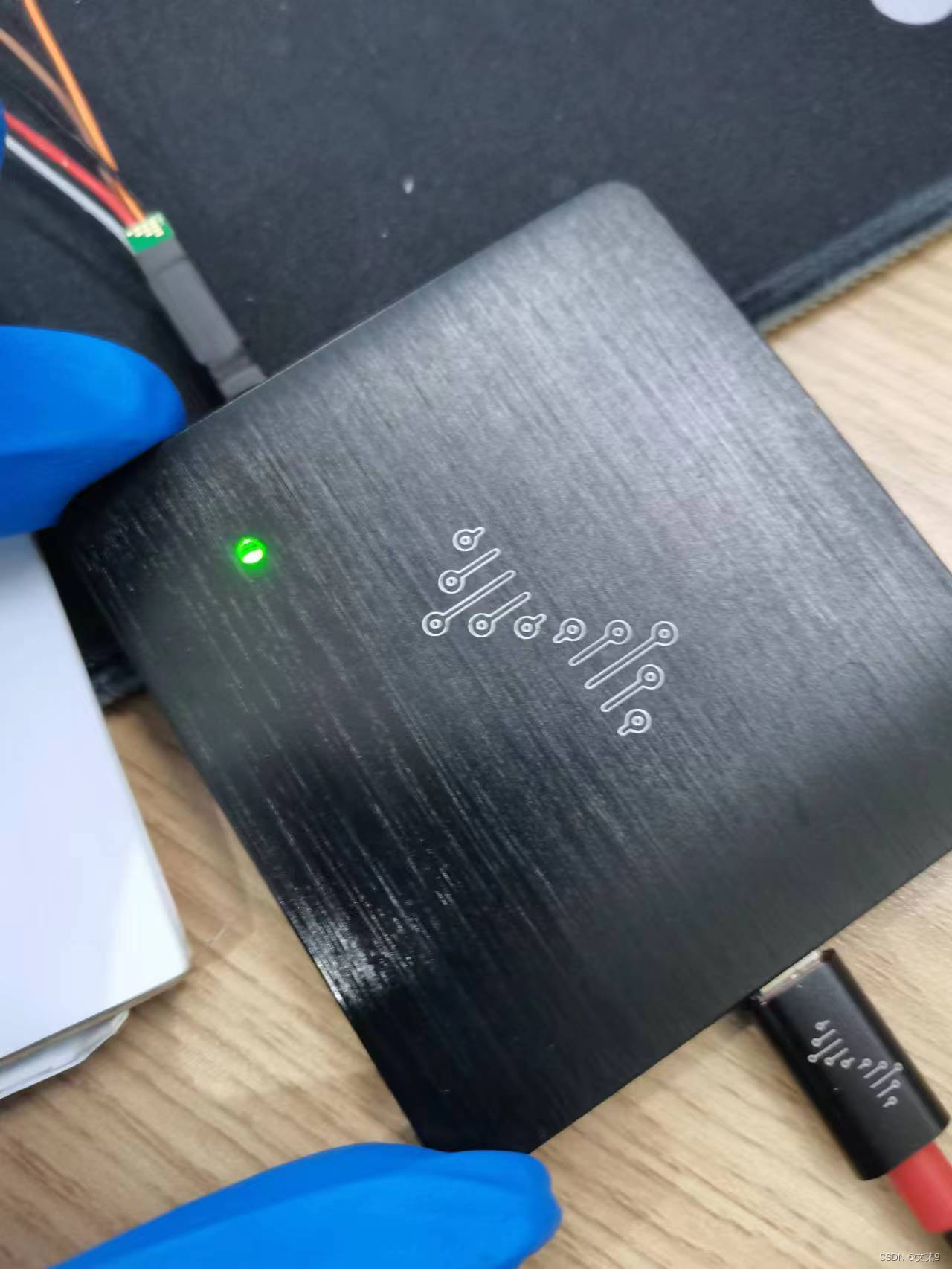

工具为梦源逻辑分析仪，本次测试的是ST7789v屏幕驱动

在这里插入图片描述

接线方面一共需要三根线（MOSI，SCL，GND）

在这里插入图片描述
SCL PA5 MOSI PA7

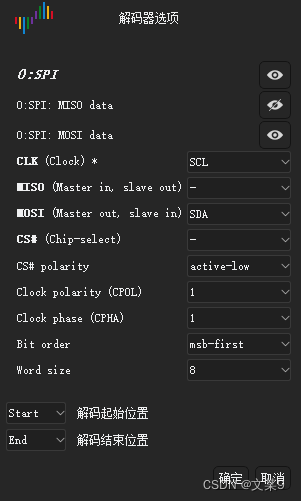

DSView上位机配置

通道按照接线选择，这个一定要对应上

COPL CPOH按照SPI实际配置来，可查看结构体配置

在这里插入图片描述

在这里插入图片描述

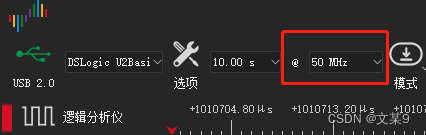

重点！采样频率需要根据实际情况来设置

逻辑分析仪的最大深度要高于SPI 时钟(APB2分频) 5-10倍才可

比较好的还原信号.

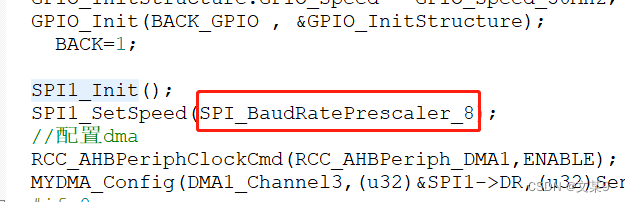

此时SPI频率为(APB2)72/8=9,所以我们逻辑分析仪的深度至少

是要9×5=45(MHZ).

在这里插入图片描述

在这里插入图片描述

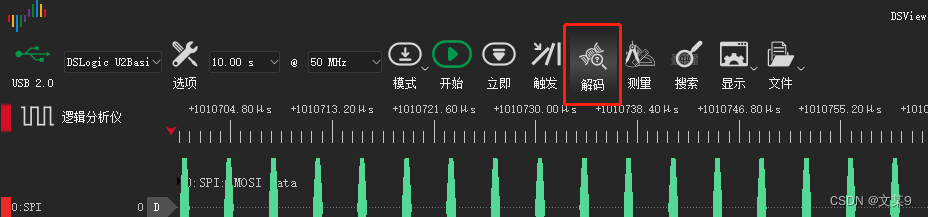

准备就绪开始测试，注意单片机复位和上位机开始一起按

在这里插入图片描述

在这里插入图片描述

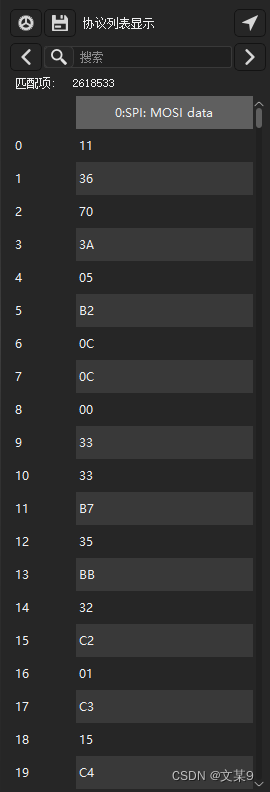

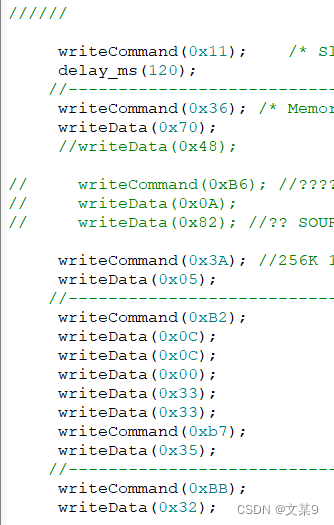

数据完全对应，测试成功，接下来可自由发挥去调试设备了
