Docker原生网络、自定义网络、Docker容器通信、跨主机容器网络

• Docker原生网络
• • bridge
  • Host
  • none
• Docker自定义网络
• • 自定义bridge
  • overlay
  • macvian
  • docker network所有基本命令
• Docker容器通信
• • 双冗余机制
• 跨主机容器网络
• 一些遗留错误解决
• • 错误1
  • 错误2
  • 错误3
  • 错误4

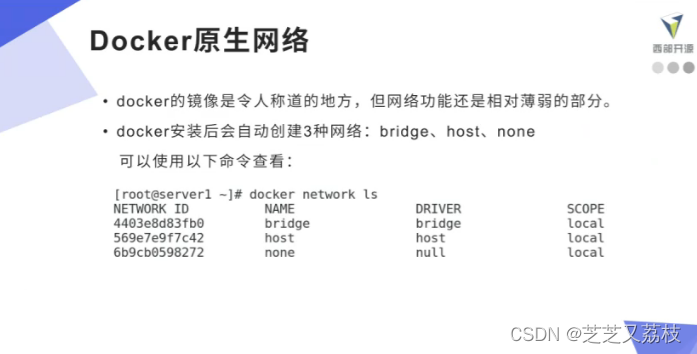

Docker原生网络

•
• docker安装时会创建一个名为docker0 的Linux bridge，新建的容器会自动桥接到这个接口。
• 转发功能借助了iptables

bridge

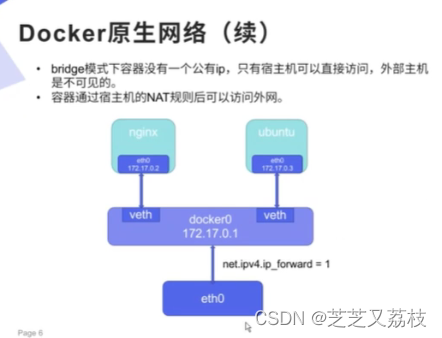

• bridge模式下，容器内没有一个公有IP，只有宿主机可以访问，外部主机不可见 容器可以通过宿主机的nat规则访问外网
•
• 把linux内核（IP服务必须要打开）当成一个路由器来看待，容器之间的通信是通过docker0网关来做通信。同一个VLAN里面不做路由。
• 解决出去，但进来很难，外网对IP无法确定

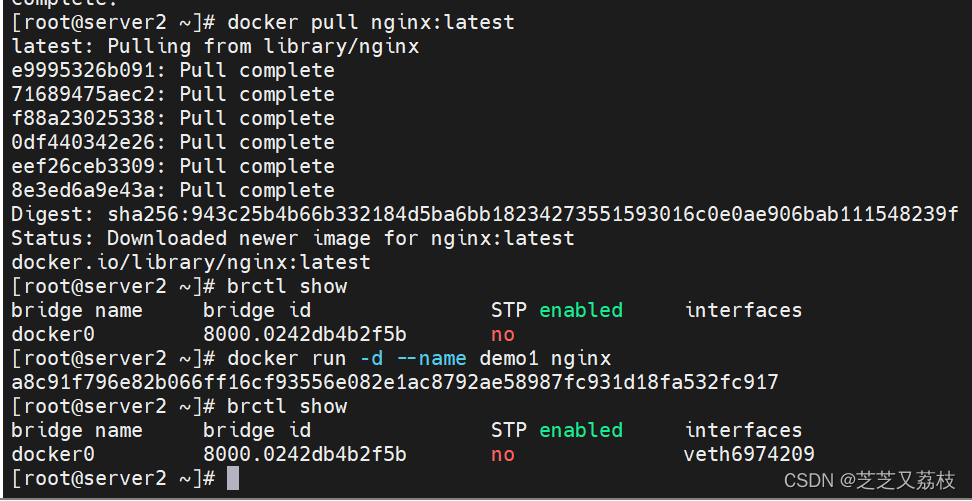

• 拉取nginx镜像

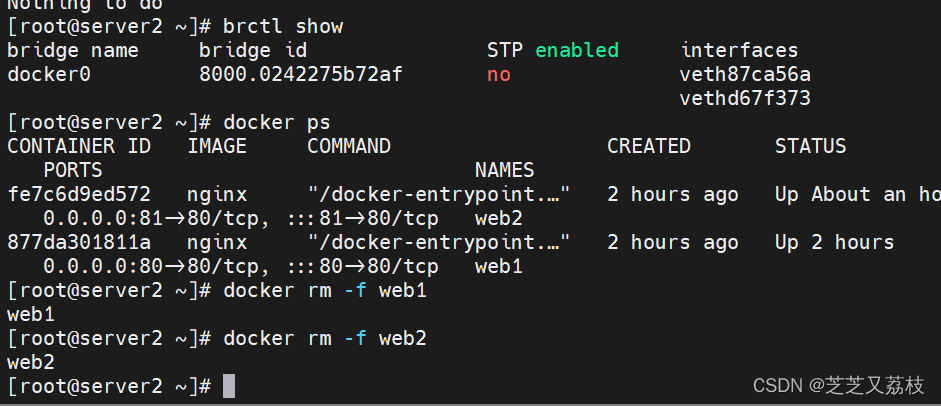

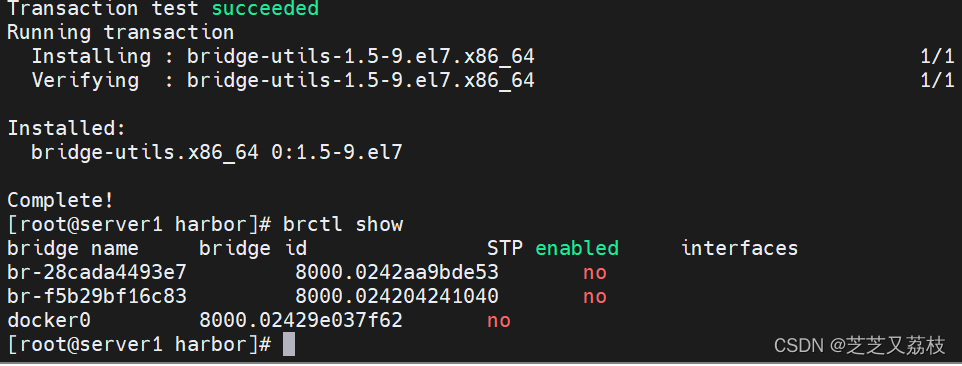

• 查看桥接信息，生成了新的接口——veth6974209

• 一端连接宿主机，一端连接容器内

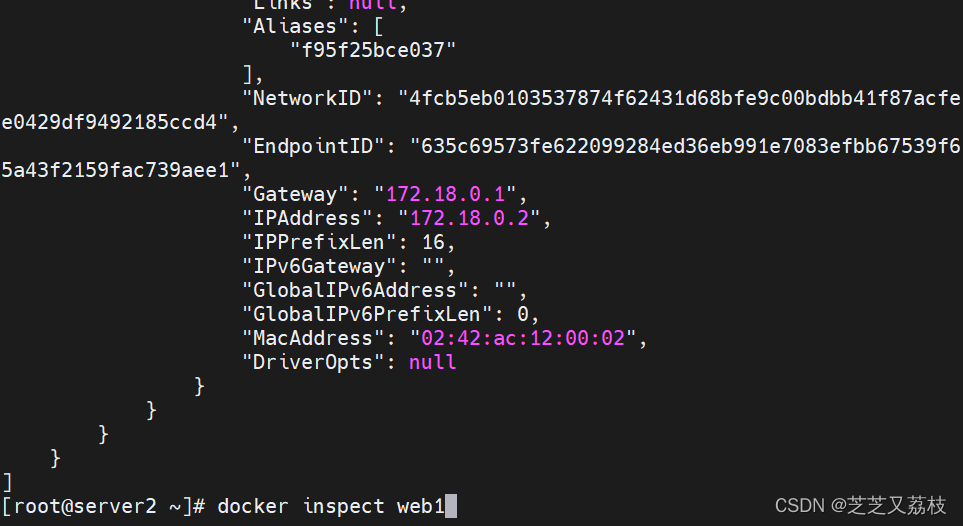

• 01宿主机，03容器ID（自动分配）

• 容器的ip是动态分配的，删除容器，则IP地址会回收

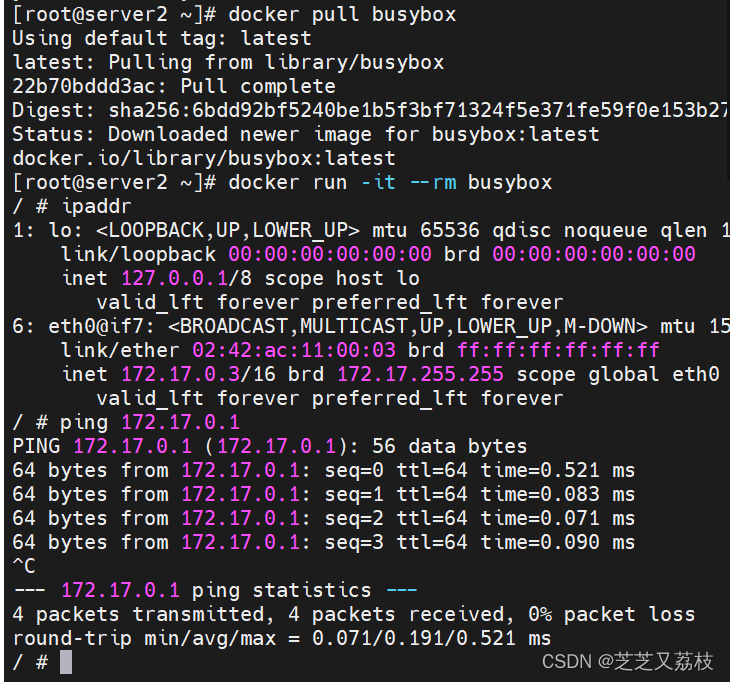

• 网关是宿主机

• 目前没有其他服务
• 共享宿主机的

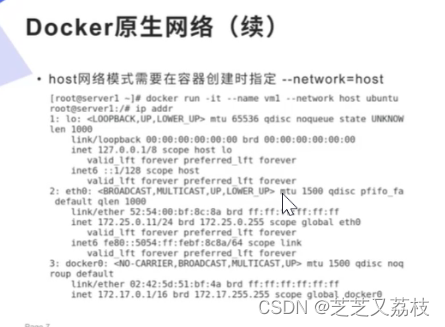

Host

• 缺少网络隔离性，资源只有一份
• 对于桥接而言是一个很好的补充
• 容器网络和宿主机网络共享相同网络栈

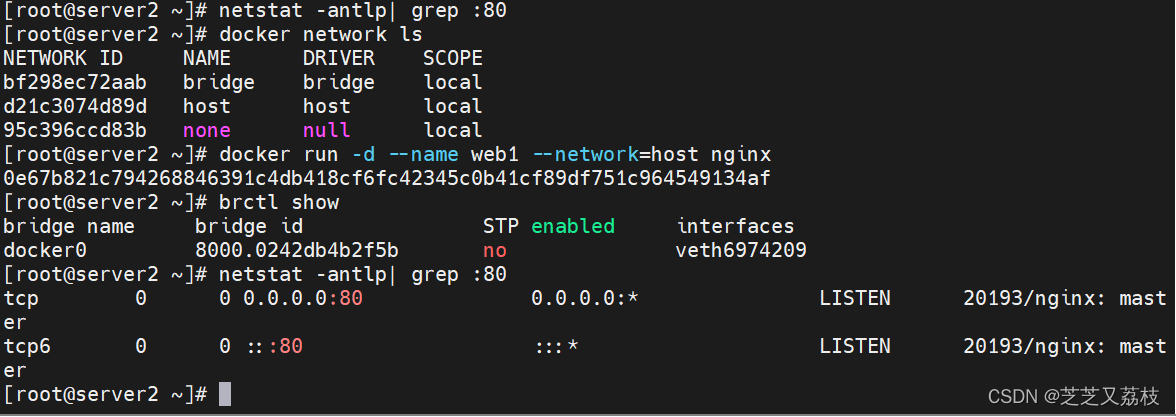

• 该网络模式在创建容器时需要指定

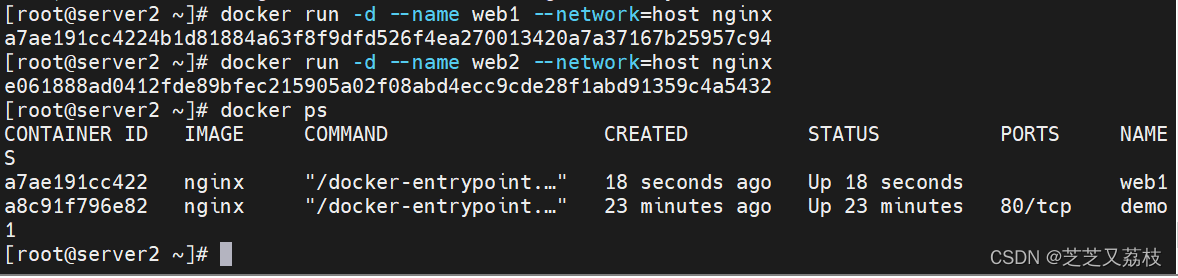

• –network=host\n
• 只有bridge不用指定，是默认的
• 目前宿主机的80端口没有被占用，所以容器run之后就可以用80
• master

• 容器进程


• 容器进程（相对隔离）

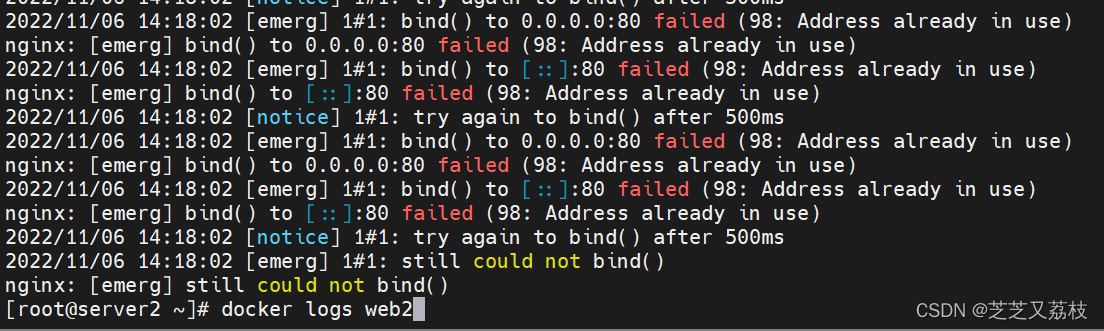

• 这种容器只能启动一个，web2进程被挤掉直接下线



none

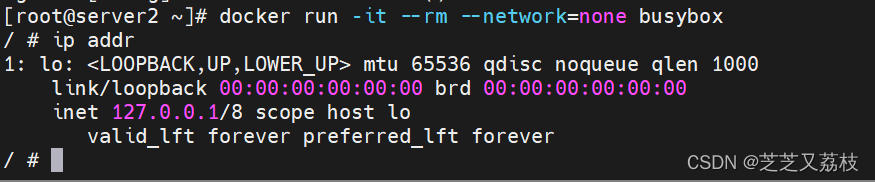

• none指禁用网络功能，只有io接口，在容器创建时使用

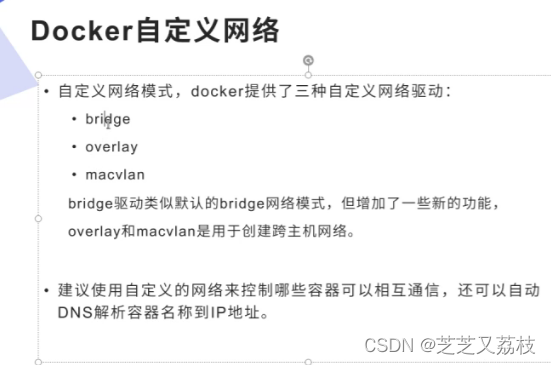

Docker自定义网络

自定义网络模式，docker提供了三种自定义网络驱动：
bridge驱动类似默认的bridge网络模式，但增加了一些新的功能，overlay和macvlan是创建垮主机网络
建议使用定义的网络来控制哪些容器可以互相通信，还可以自动DNS解析容器名称到IP地址

自定义bridge

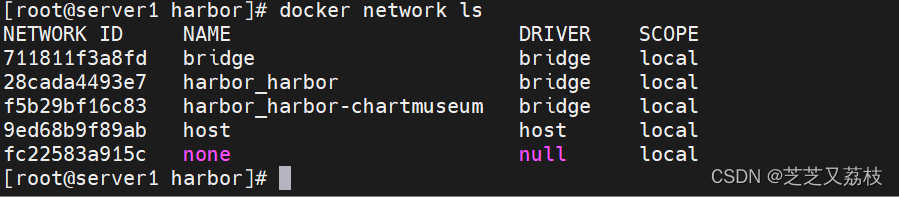

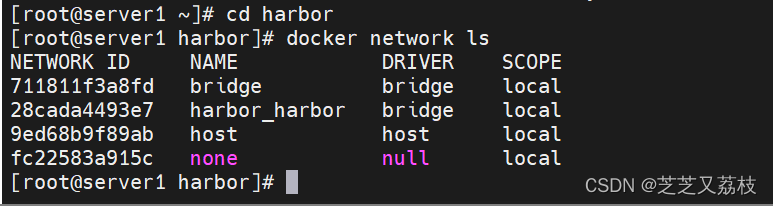

• harbor仓库是有解析的，harbor有网络是自己创建的。


• harbor还是通过桥接，但自己定义的就多个解析

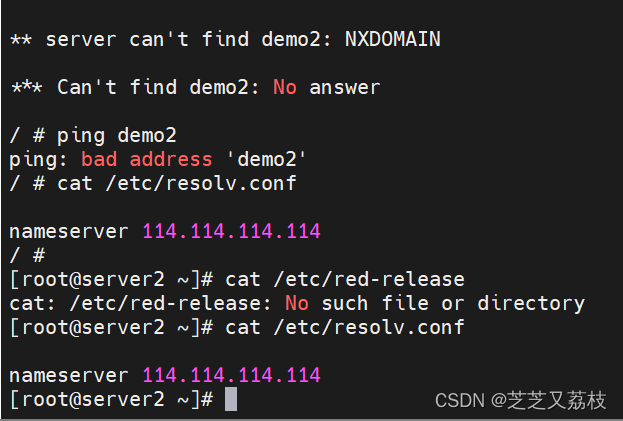

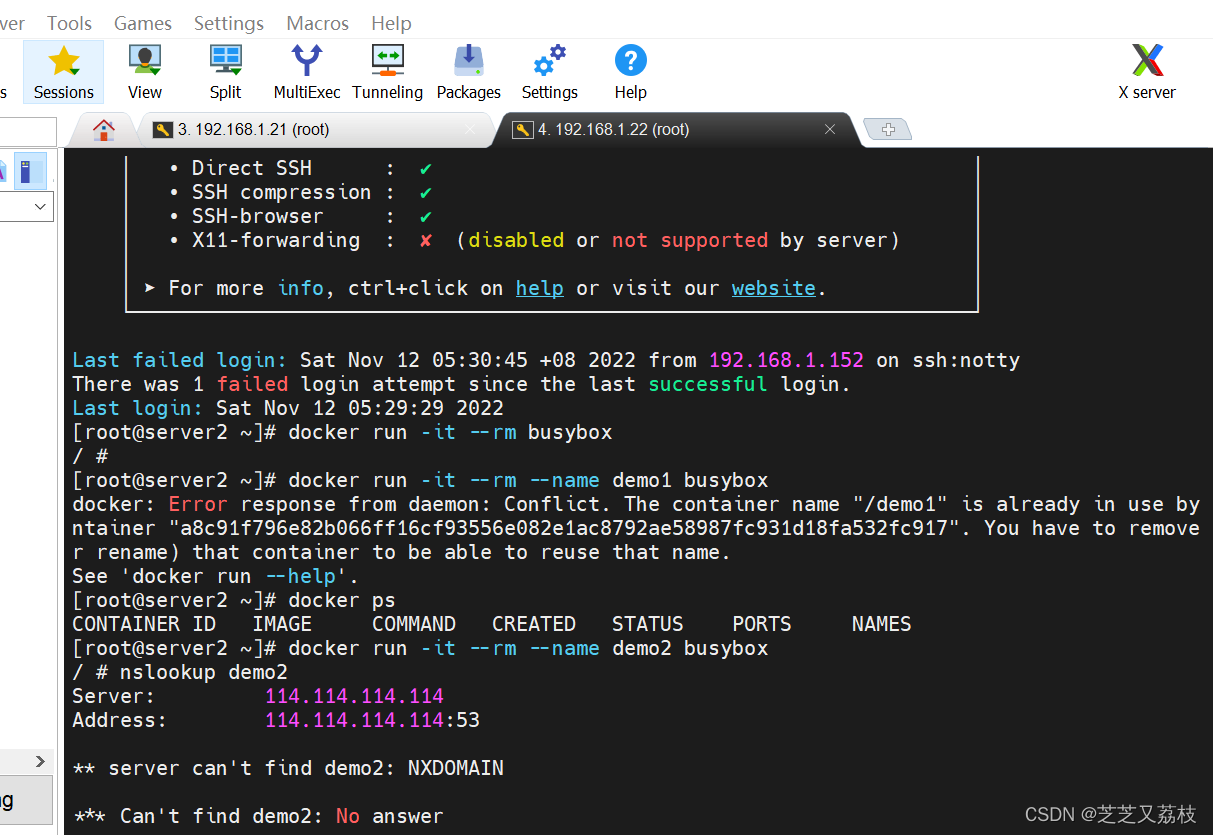

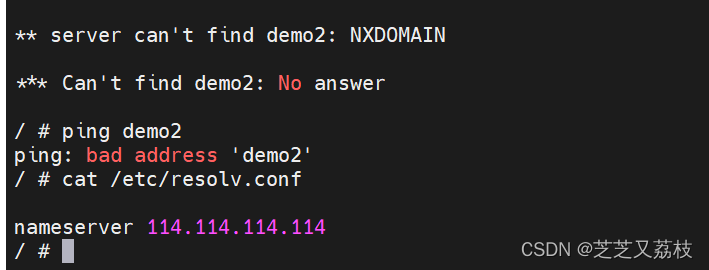

• 通过名称进入，没有解析


• 共享的是宿主机DNS，默认没有解析

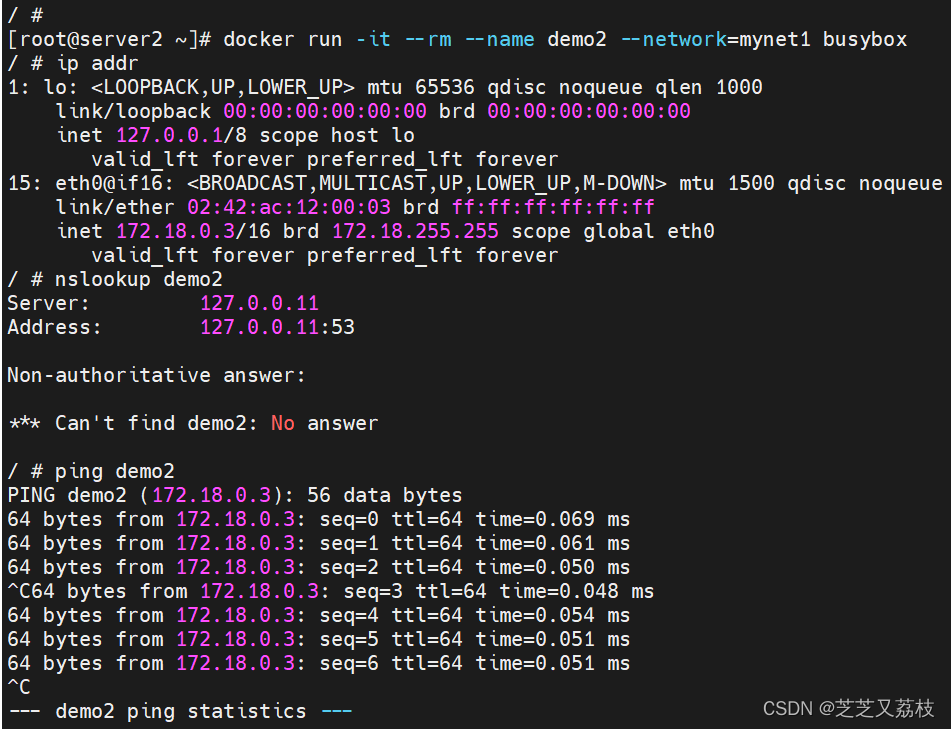

• 这时，我们需要自定义一下使其拥有解析
•
• 这里的桥接是没有区别的，但自定义的桥接里面多了DNS解析
• 容器的IP是动态分配的，如果停了，就立刻分配给别人
• 重启，IP有可能以及分配给别的主机

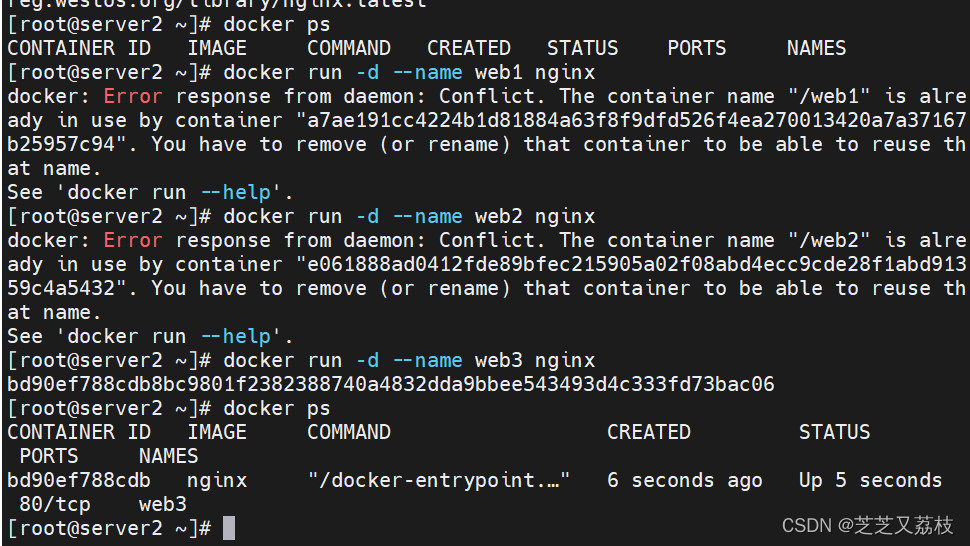

• 名称是不会冲突的
• ID要唯一不然会冲突

• 自定义网络就是通过名称来做的解析
• IP动态分配，是可以由名字来访问到的
• 删除容器


overlay

• 非底层而是应用层

macvian

• 底层去用

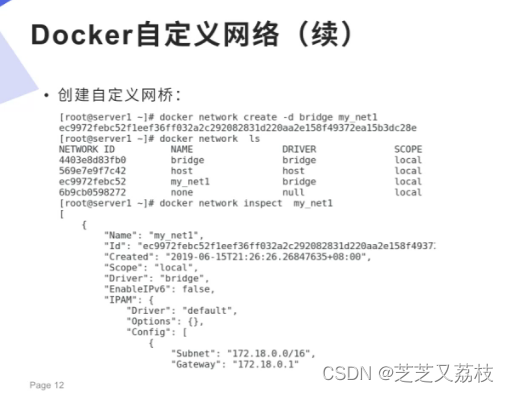

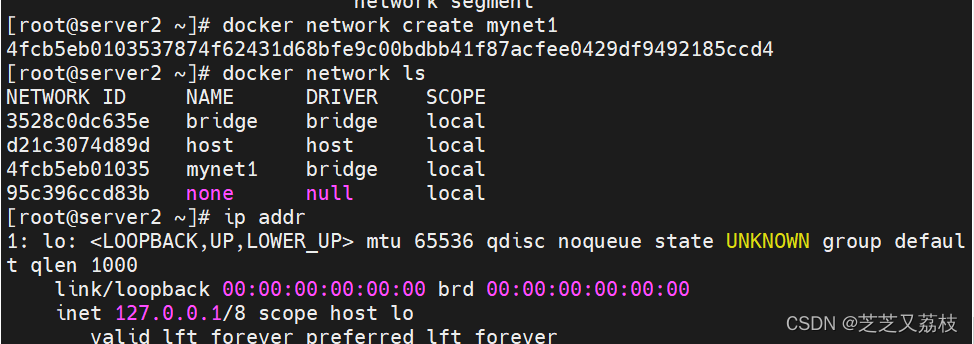

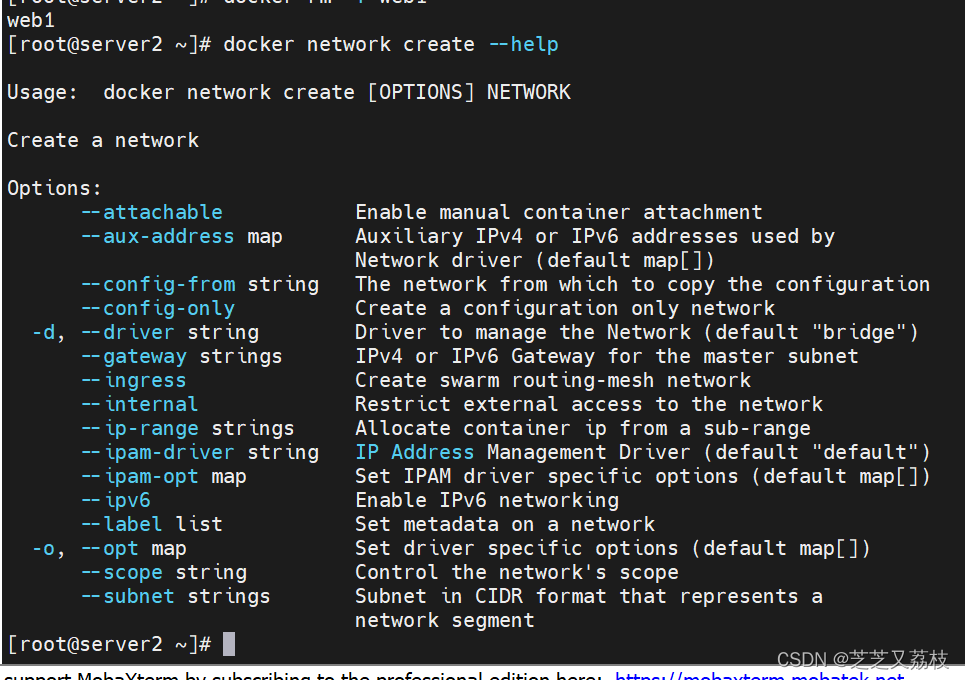

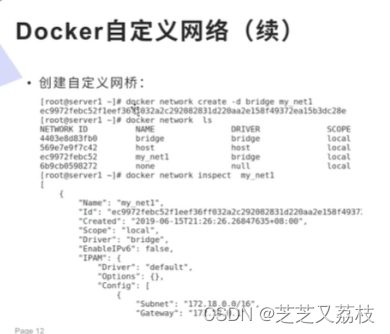

• 自定义网络怎么创建

• 自定义的时候可以指定网络还可以指定网关
• 桥接不能手动指定IP

• 17、18

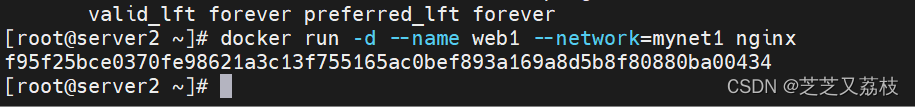

• 使用该网络，打入后台

• 成功分到网络

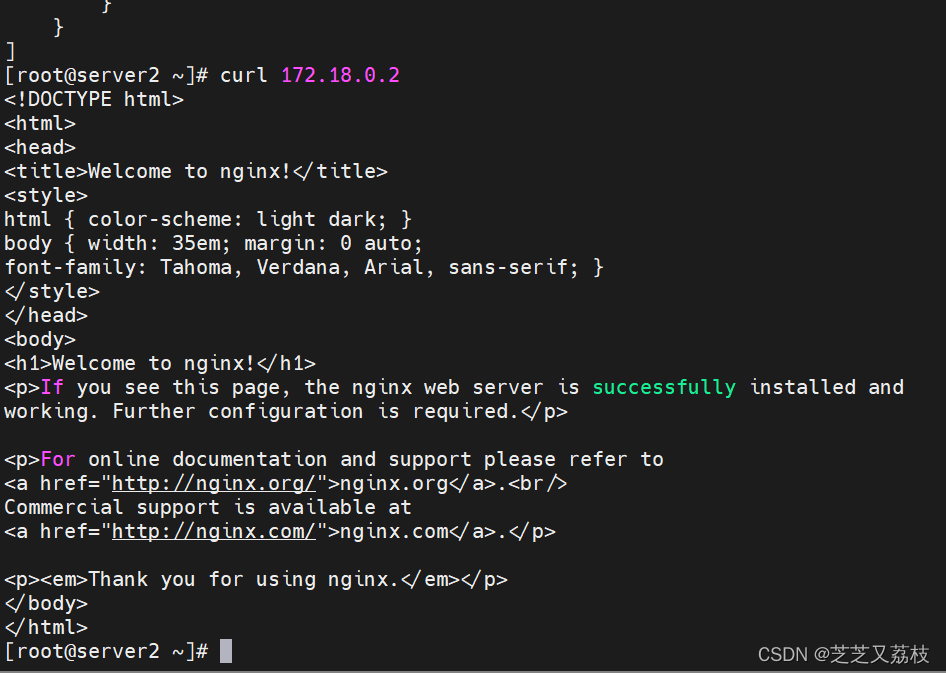

• 可直接访问

• 宿主机使其网关，所以肯定能访问

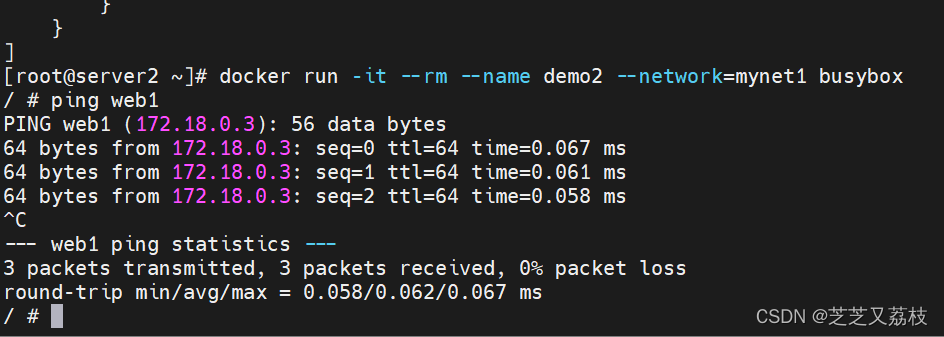

• 一定使用同一个网络（容器的不同网络之间默认是隔离的）
• 分到的IP地址都是一个段的

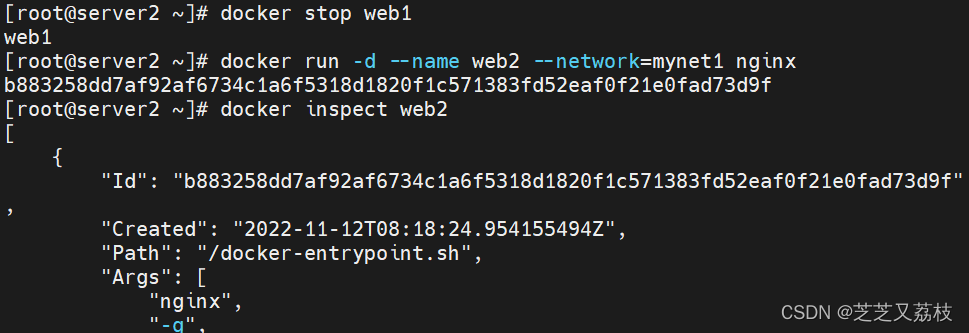

• 停掉web1，启用web2
• 这时候他的IP是原来web1的

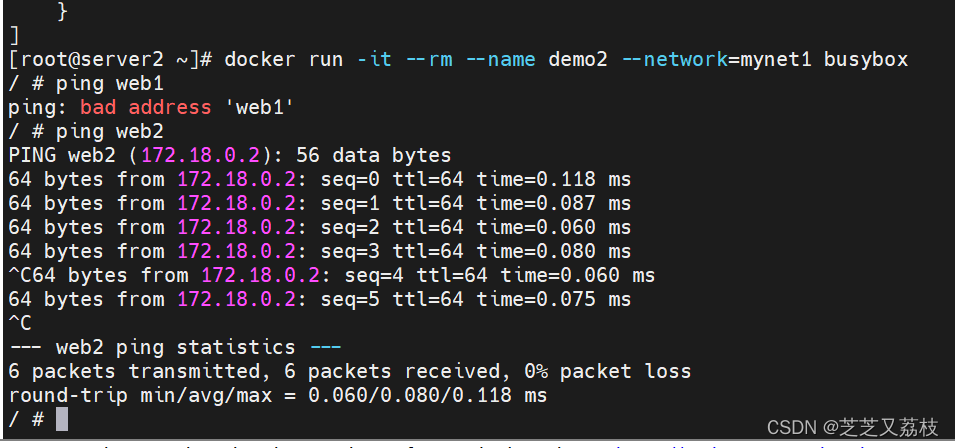

• ping web1拼不通，web2可以通

• 再次开启web1



• 再次启动web1又可以ping通
• 即使原先容器IP变化，依然可以通（容器名称始终没有变化）
•

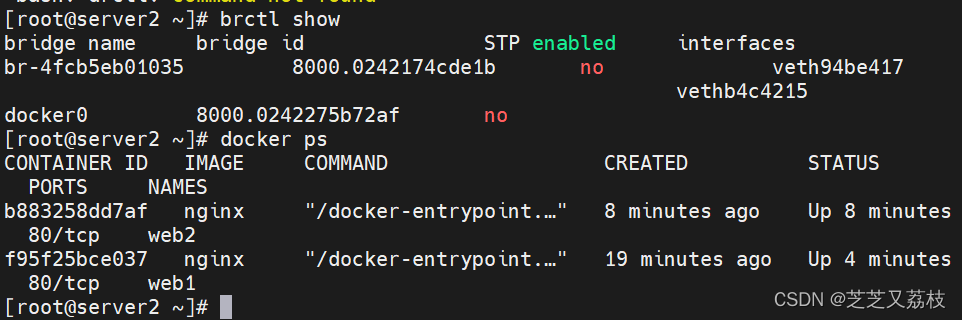

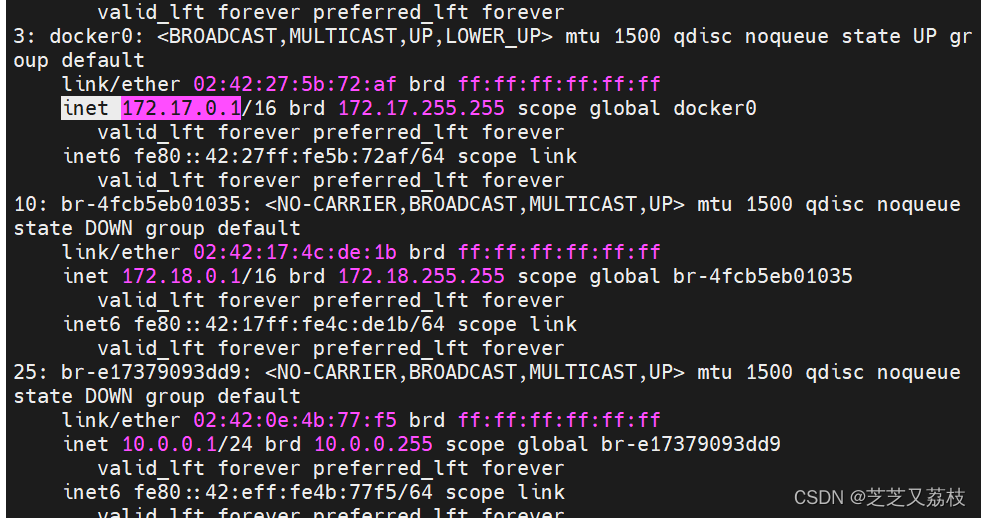

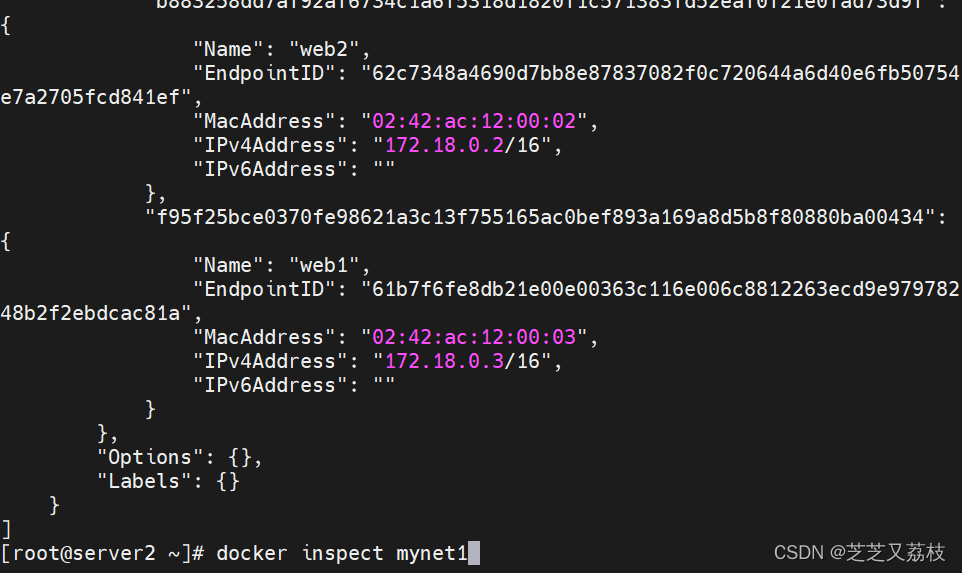

  web1和web2都桥接在了宿主机新建的接口上

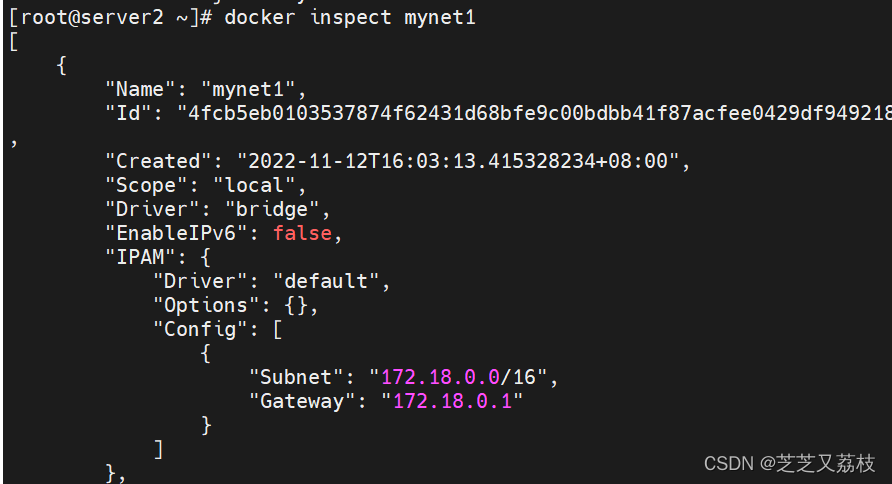

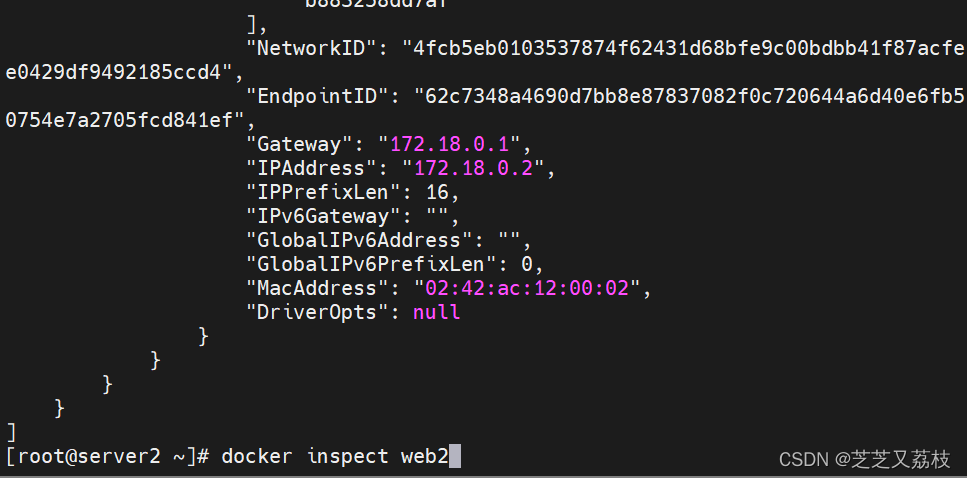

• mynet1分配到的

• 他的网段和网关

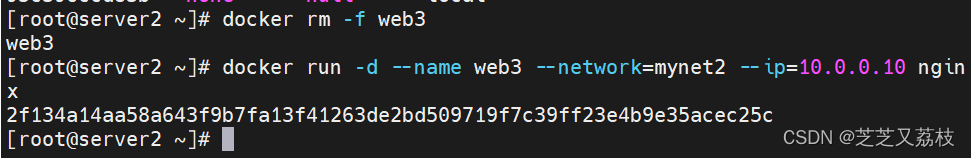

• 创建mynet2，设置网段和网关

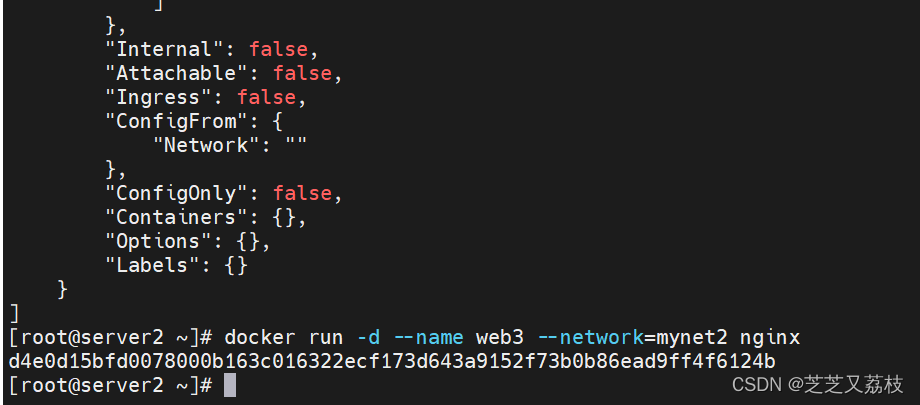

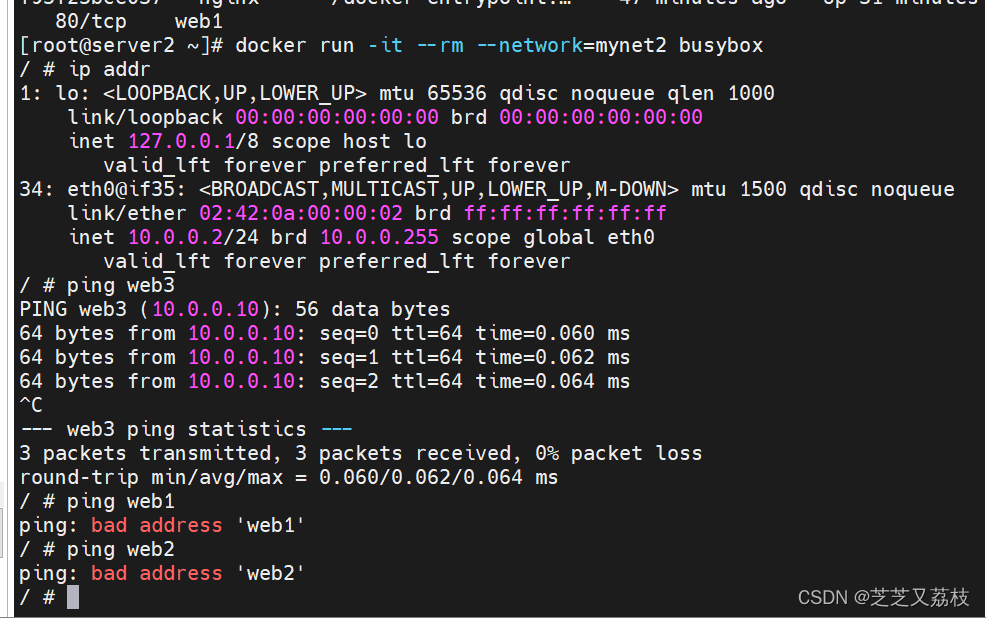

• 把web3桥接到mynet2上nginx

• 它们之间是不互通的因为不在一个段里

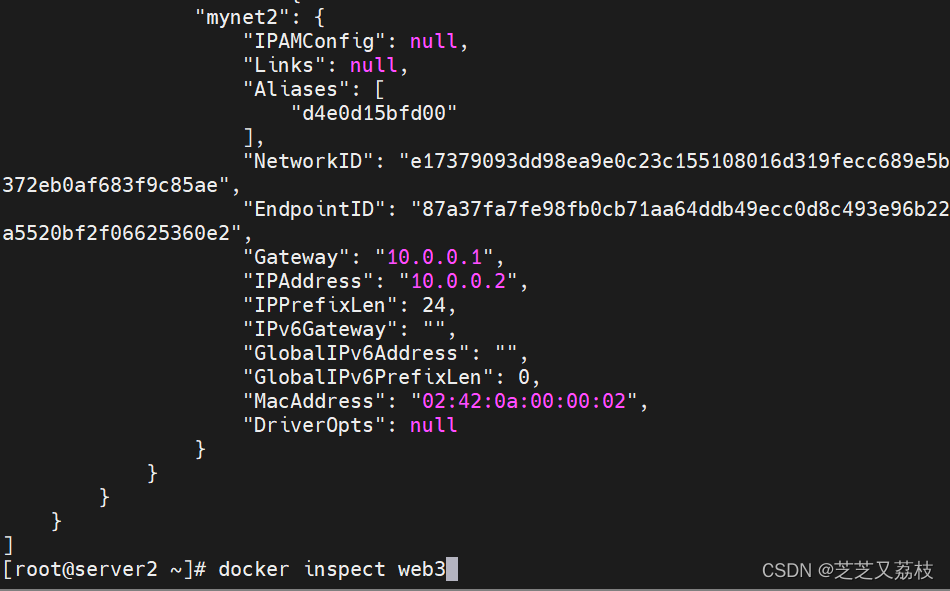

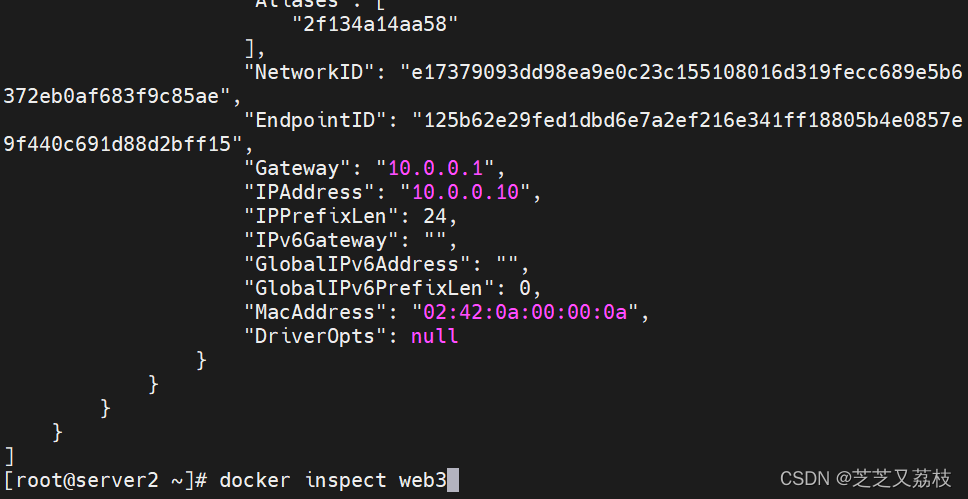

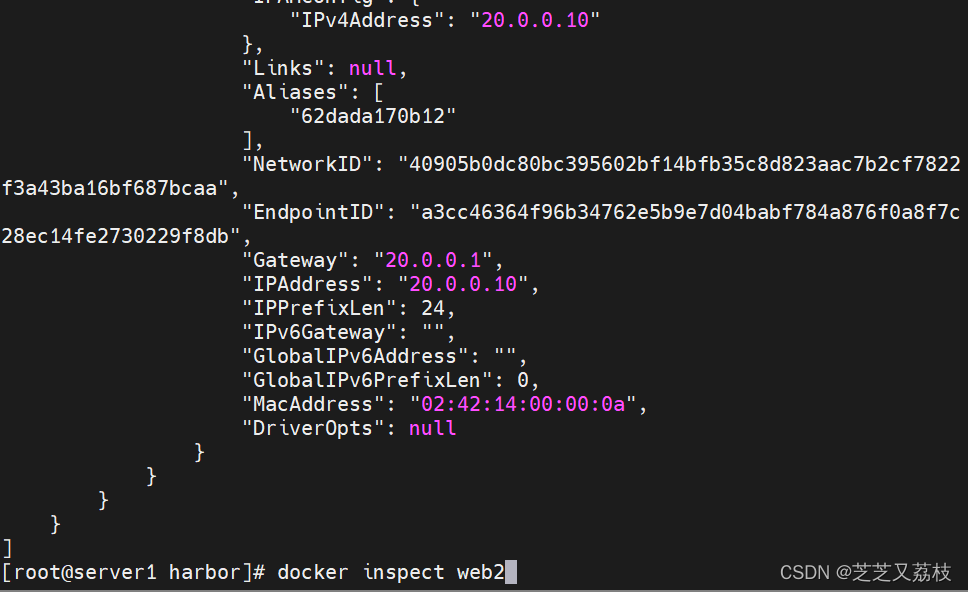

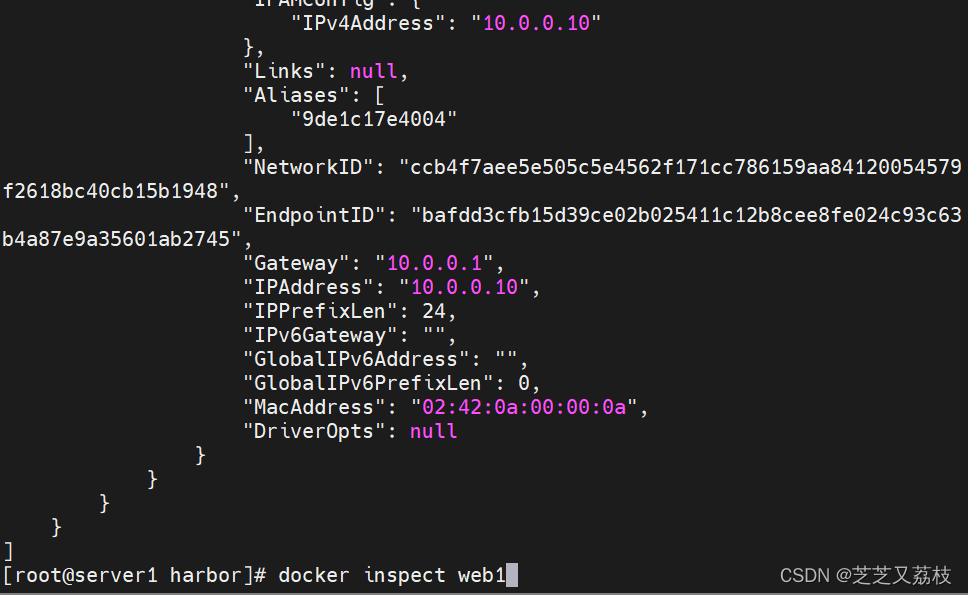

• 表面看是没有区别的，实际上指定了IP

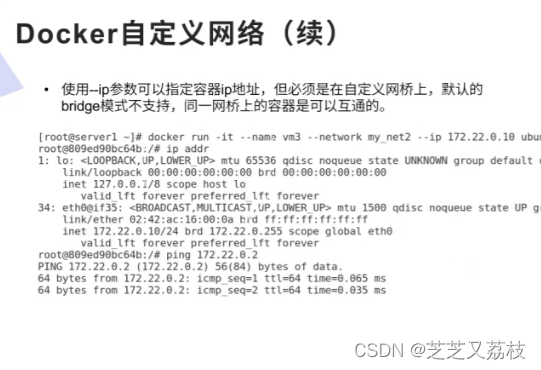

• 可以手动指定IP

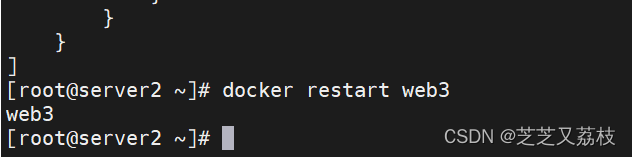

• 重启容器，IP是否会变化


• 创建被禁止

• 因为在创建mynet1时，没有手动指定子网，就无法手动指定IP


• 桥接到不同网桥上的容器彼此是不互通的

• "–rm"交互完直接回收

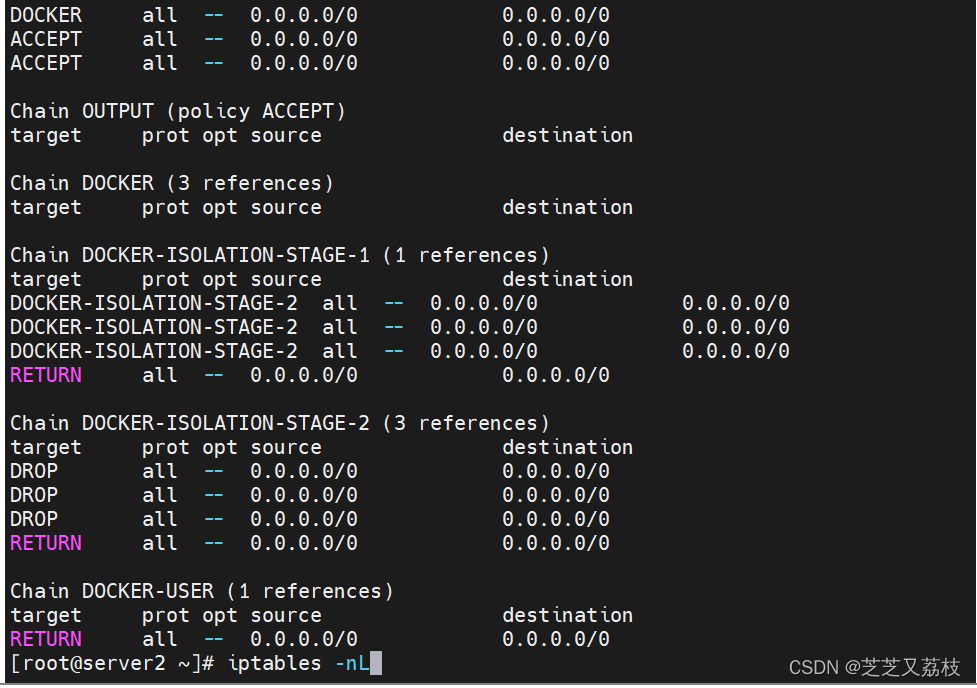

• 防火墙里面默认做的就是隔离

• 若想让其通信
• 解决方法就是加多个网卡

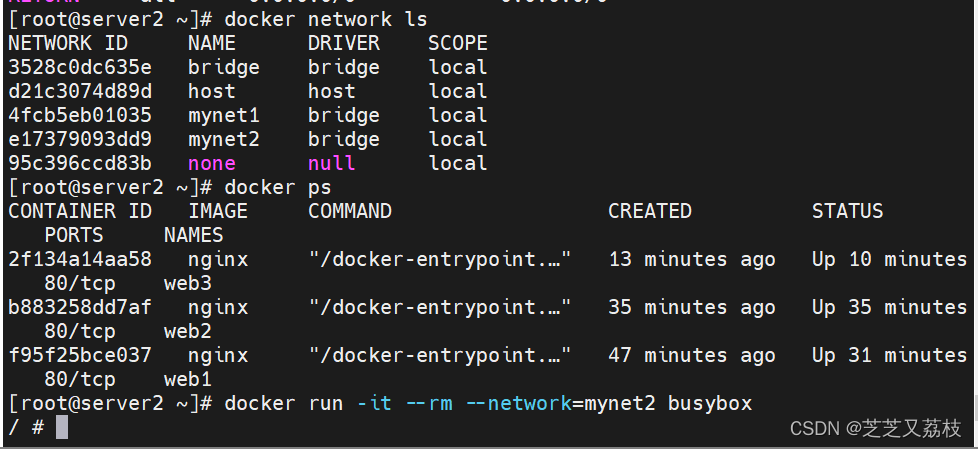

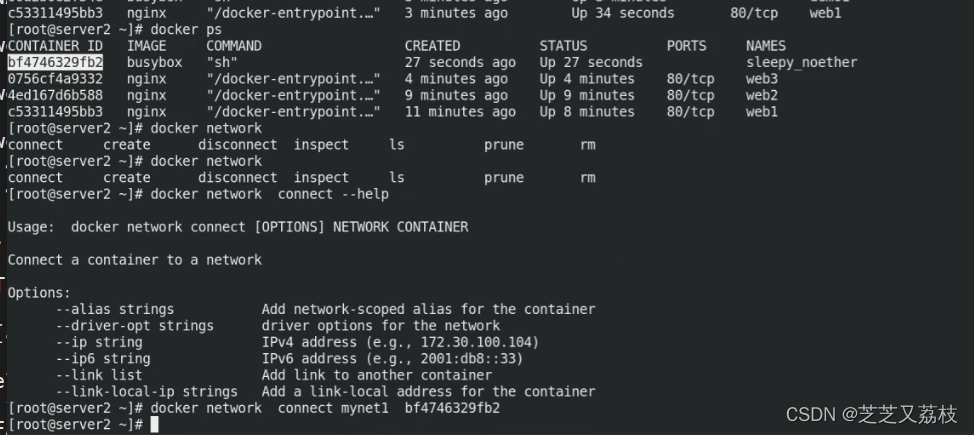

• 创建一个busybox

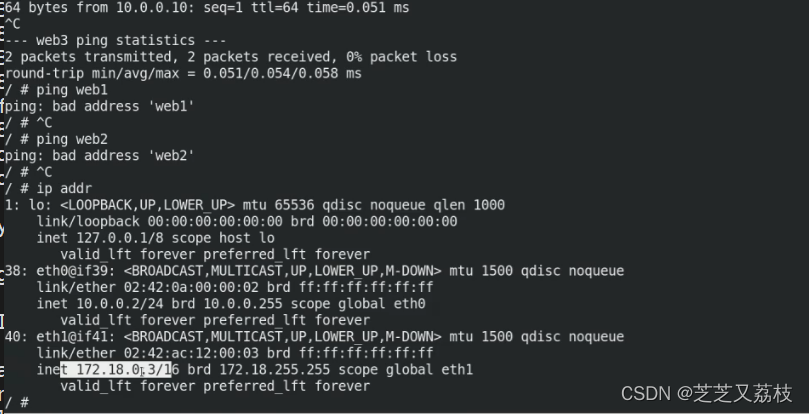

• 隔离的无法通

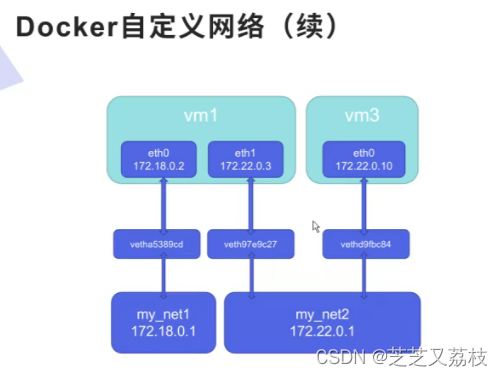

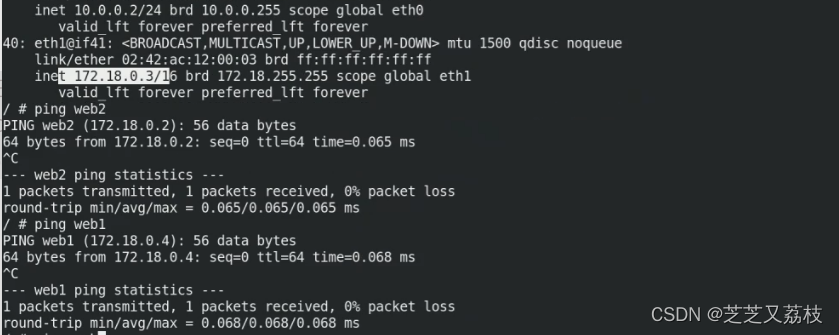

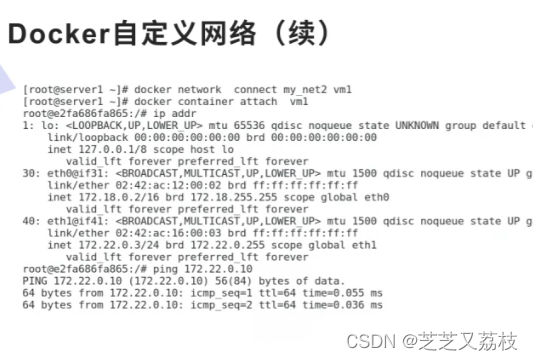

• 想让容器连接，在插一块网卡



•
• 两块网卡

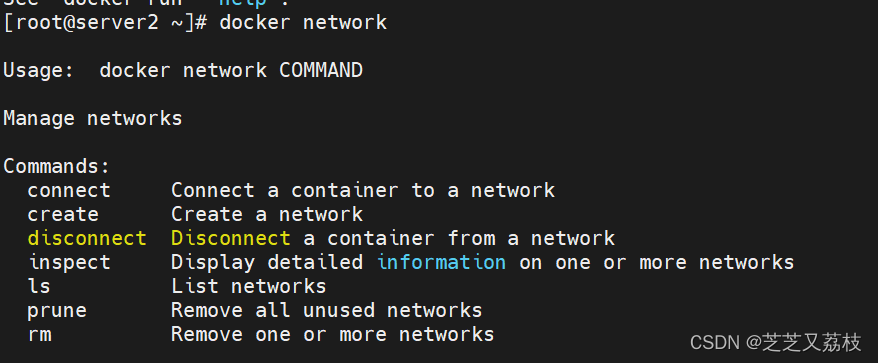

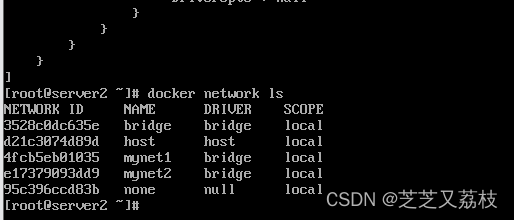

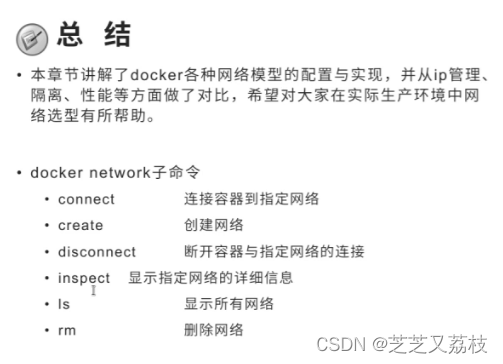

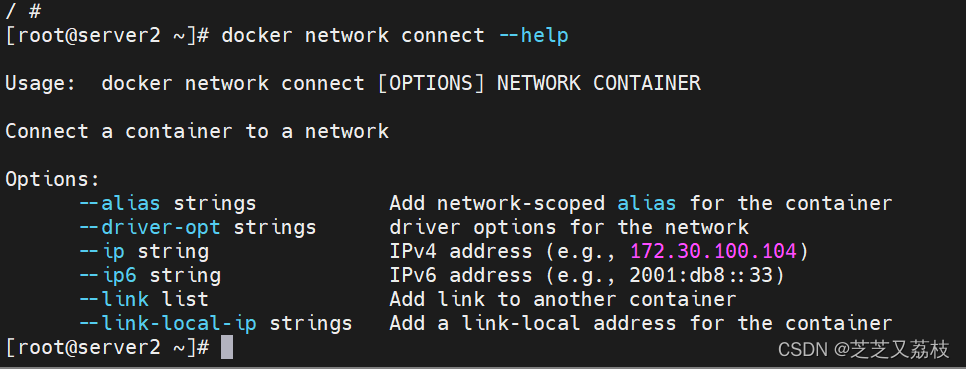

docker network所有基本命令

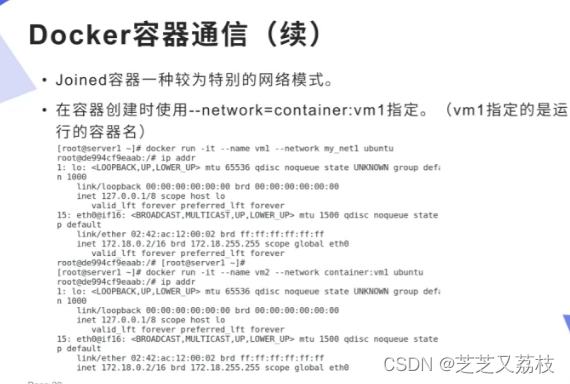

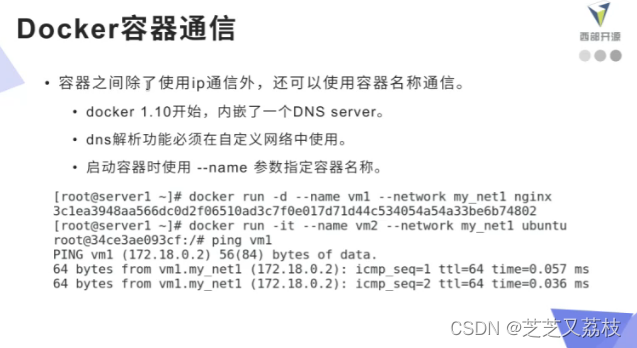

Docker容器通信

•

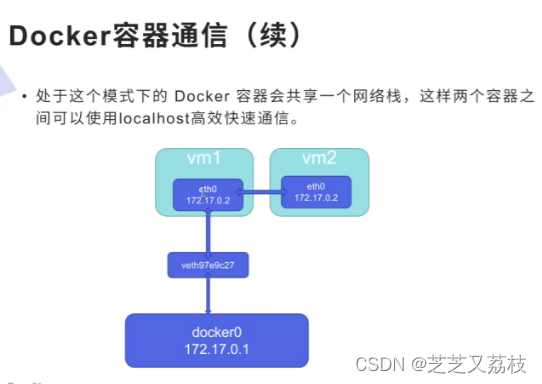

• 容器和宿主机使用相同网络栈
• 容器和容器之间使用相同网络栈

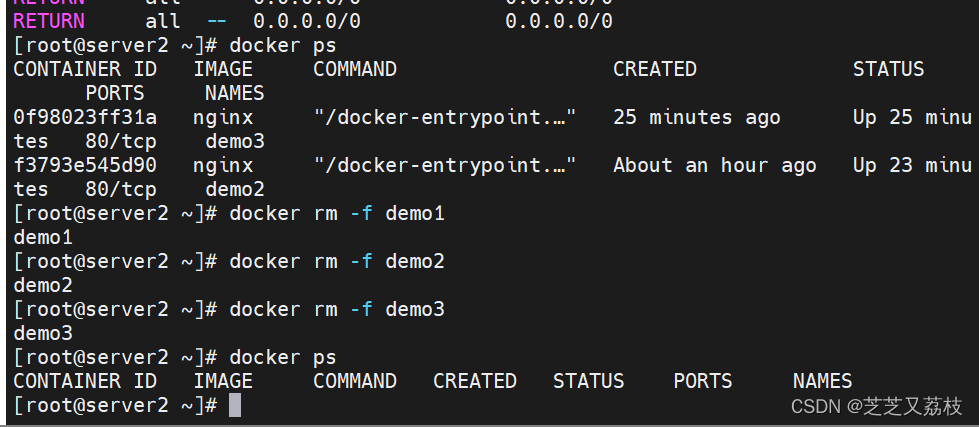

• 清空环境

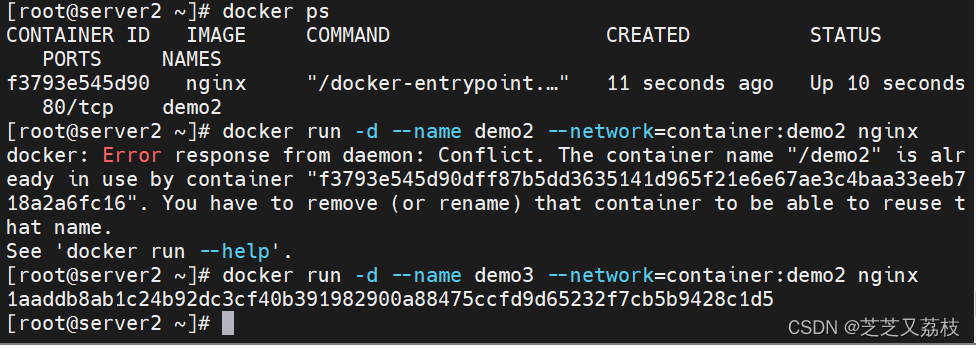

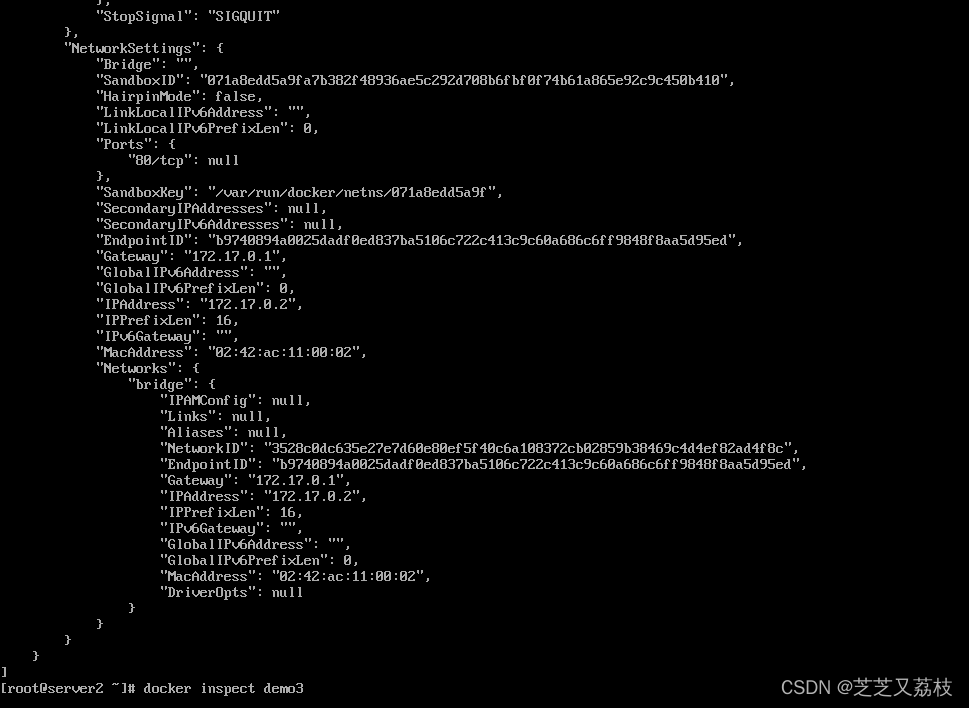

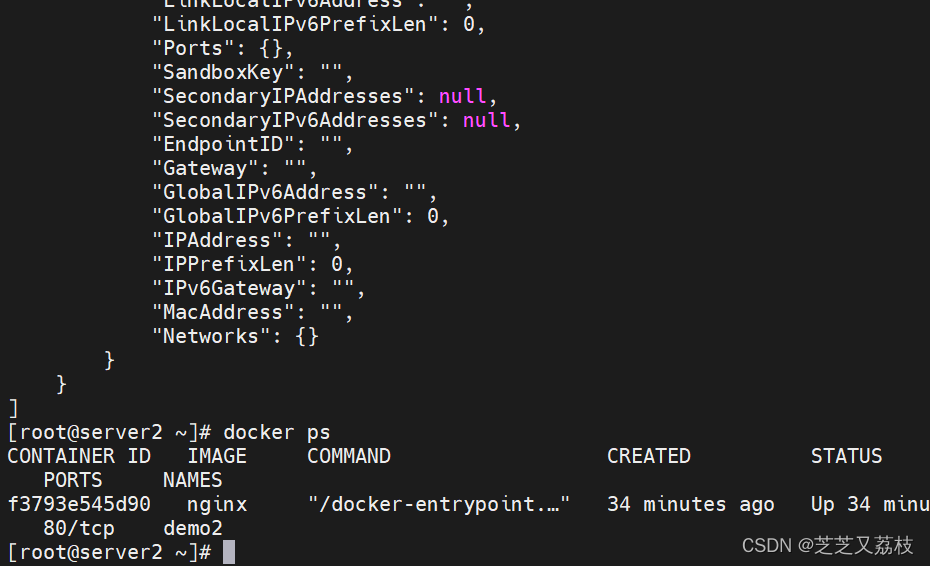

• demo3要和demo2一样


• demo3没有

• 当前开的容器和指定的容器是一个网站

•

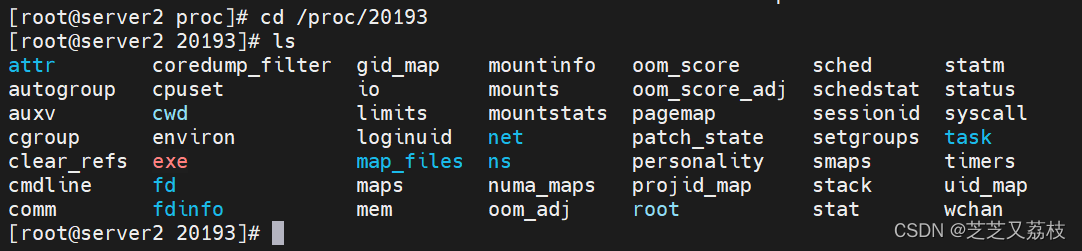

• 网络栈资源唯一，高效回环
• 使用lamp架构
• vm1 nginx
• vm2 mysql
• vm3 php
• 端口不一样，但是连接时可以通过localhost连接
• 解决容器之间的超亲密关系，有大量的通信需求。
• 不常用

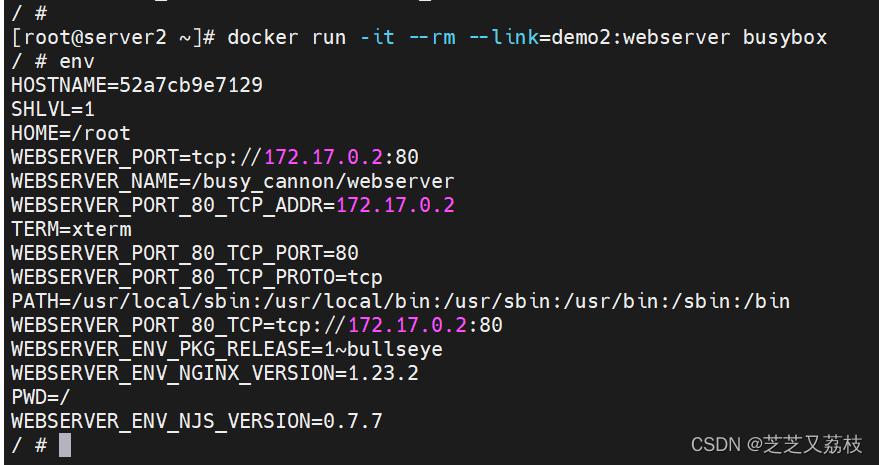

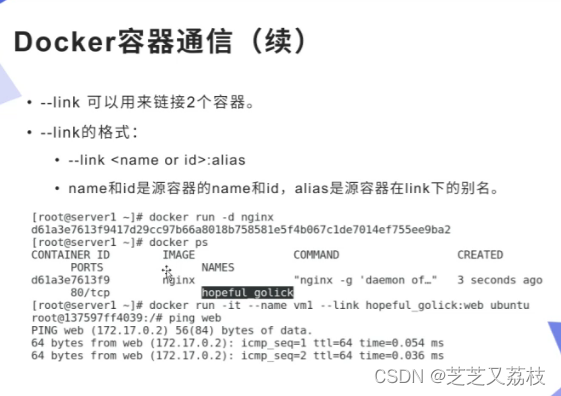

• 除了提供解析还可以注入相应的变量

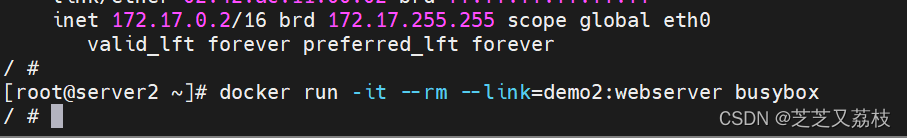

• 链接到demo1上

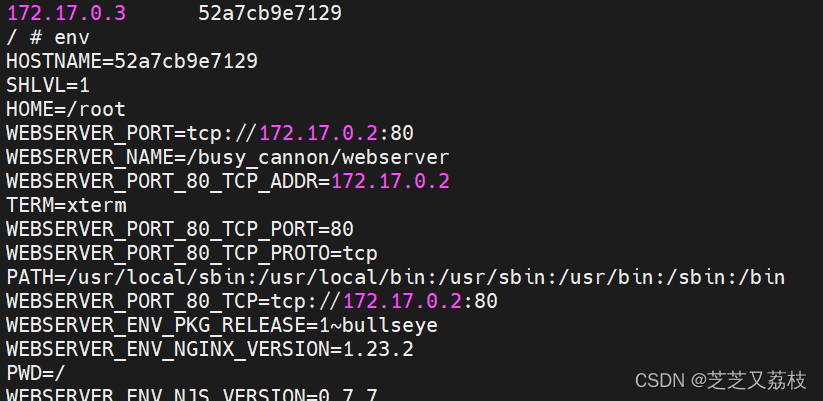

• 会把变量（比如IP怎么连接）全部注入进来

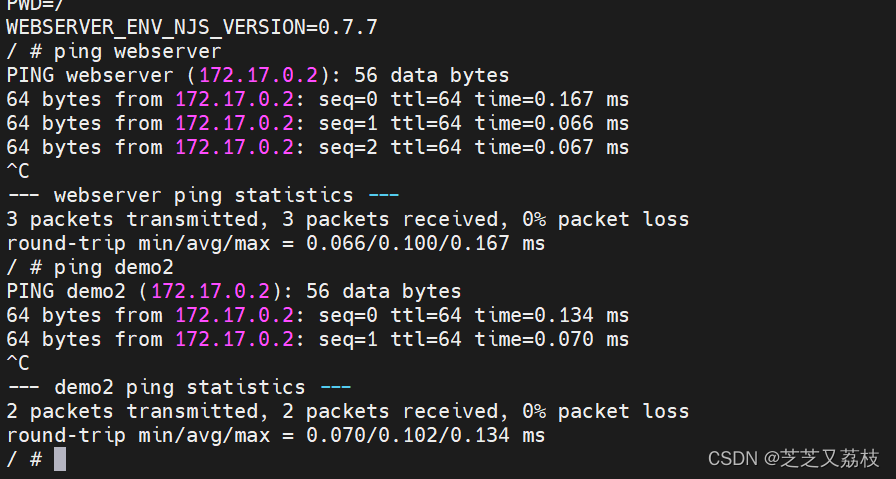

• 别名和容器名都可以Ping

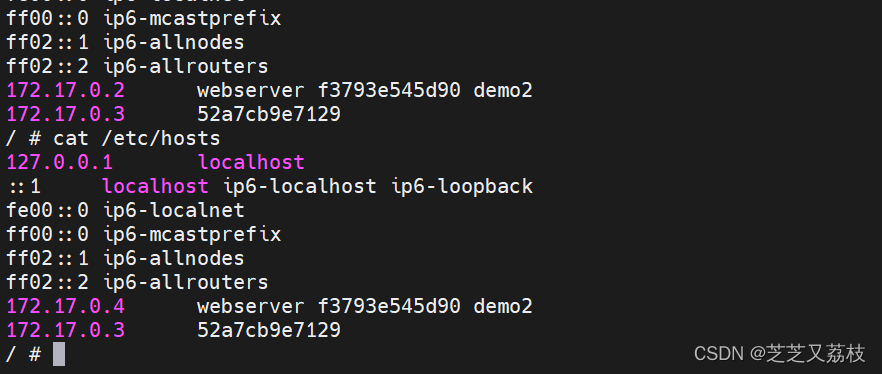

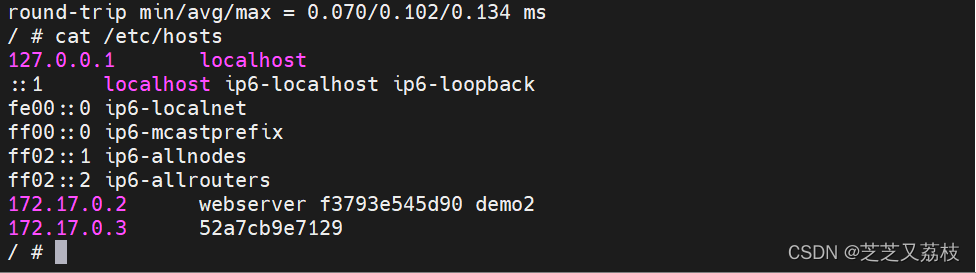

• 它是通过给hosts文件直接加了个解析

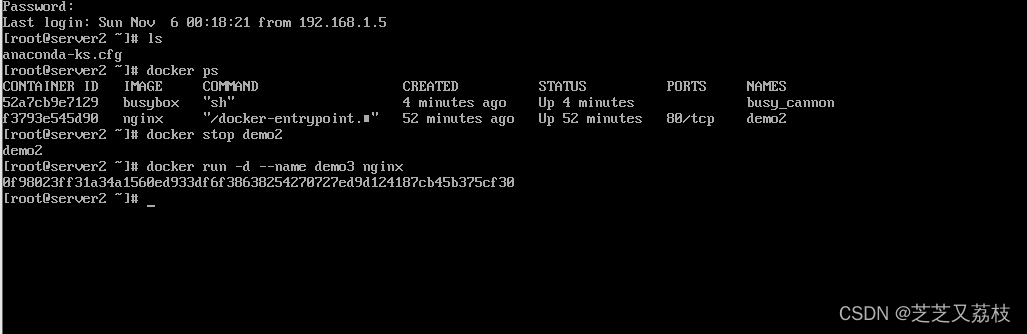

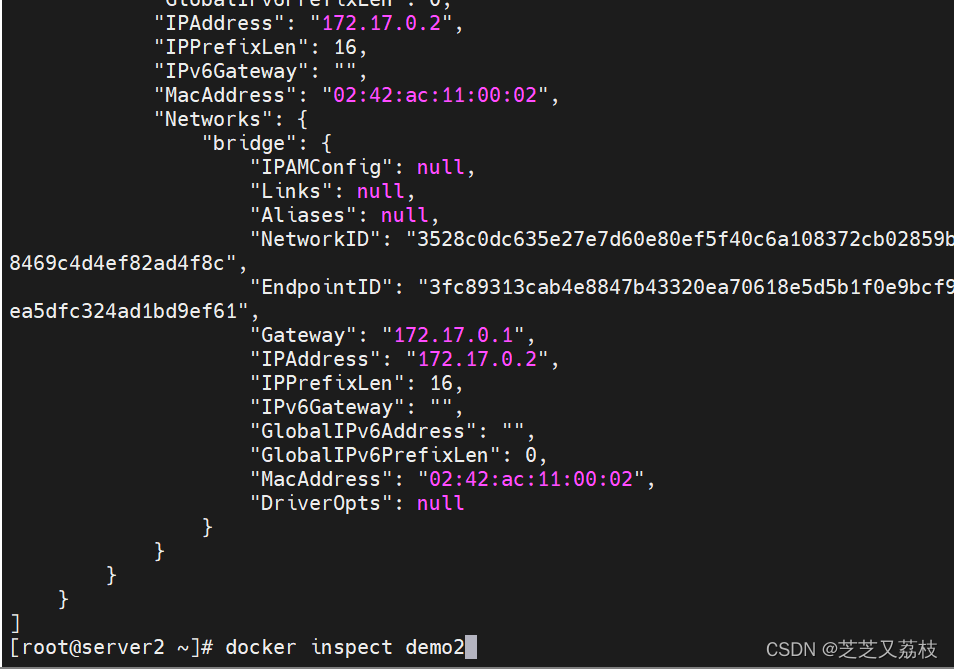

• 停掉demo2，开启demo3，就会占用IP

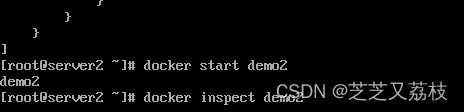

• 再次启动demo2，获取新的IP


• IP变化，解析已经动态变更，不依赖于DNS

• 网络使用的是自定义而非桥接

• 而env变量是不变的

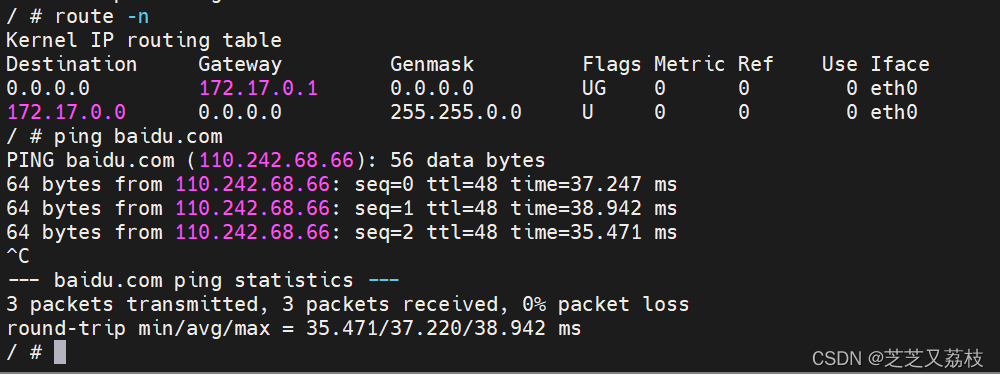

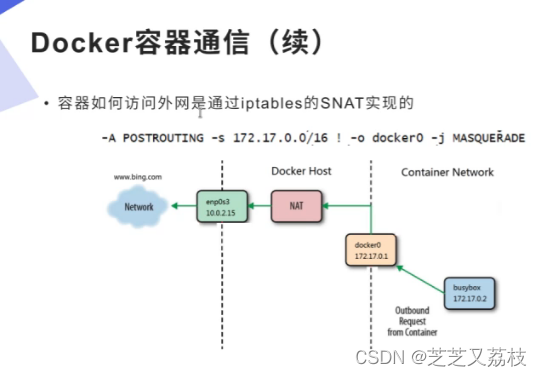

• 容器在访问外网的时候该如何出去

• 数据包出去会通过网关0.1，0.1就会回到docker0

• 宿主机的数据包可以出去，容器就可以出去
• 宿主机上不了网，容器也无法出去

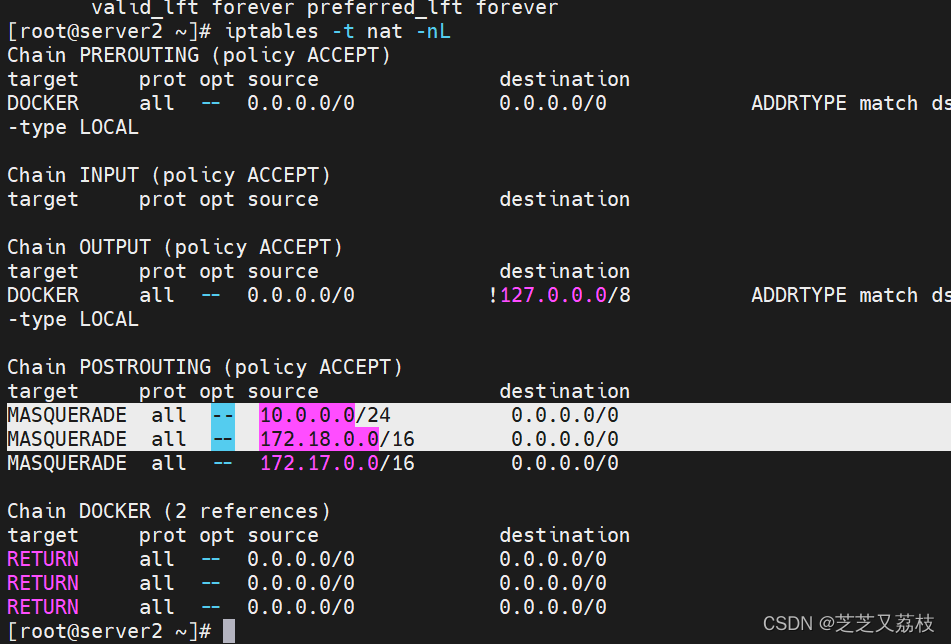

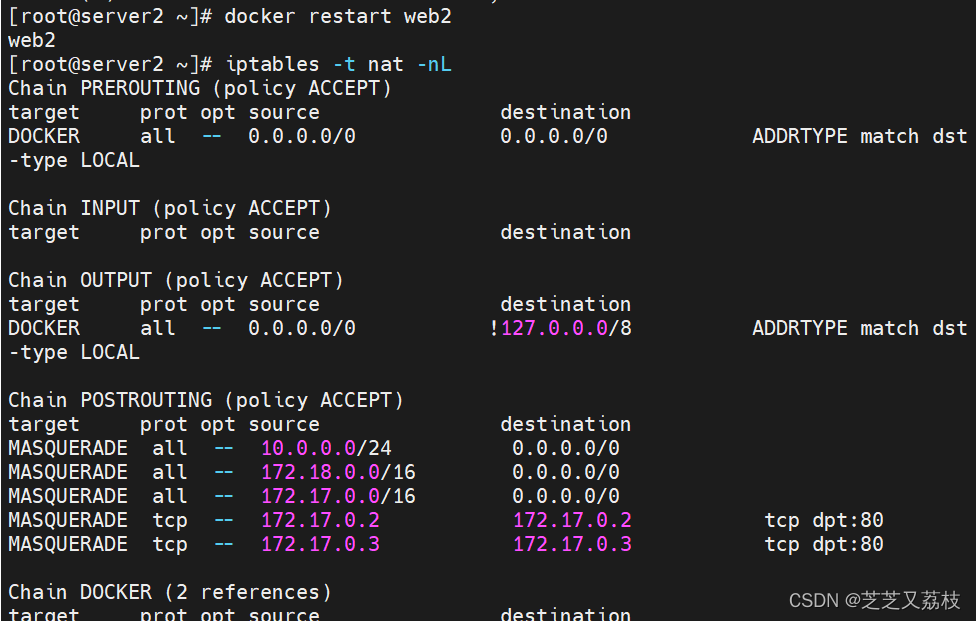

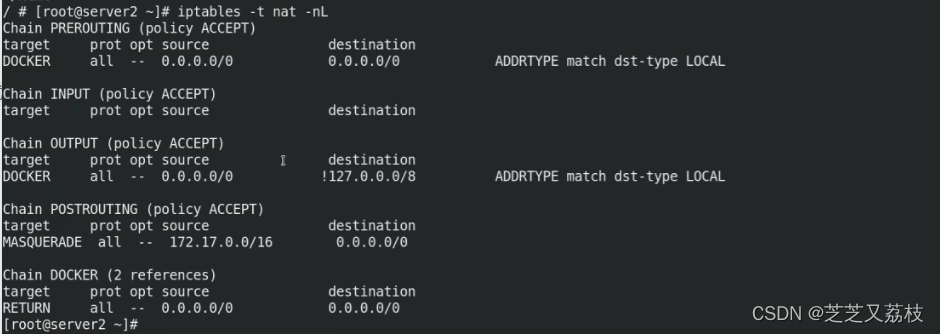

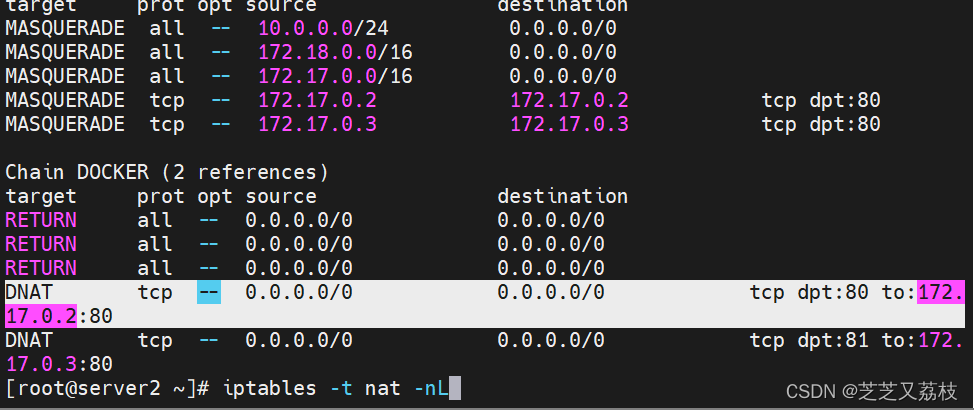

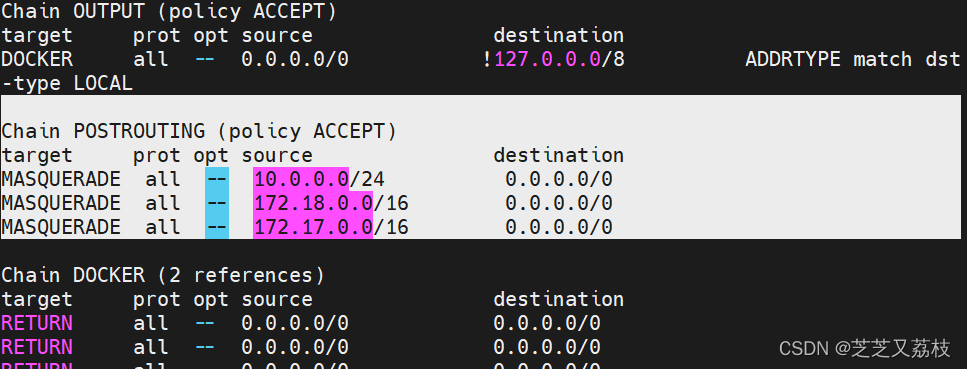

• 宿主机NAT表中

• 分别是mynet1和2
• 做了伪装，SNAT

• 进来没问题出去会有问题

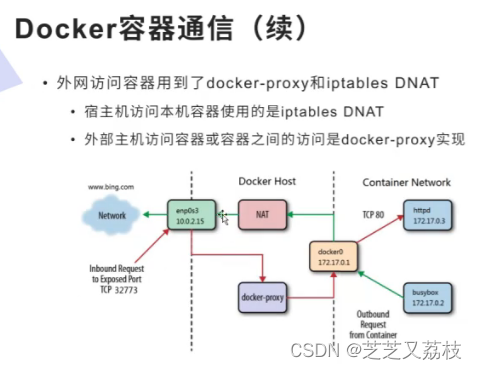

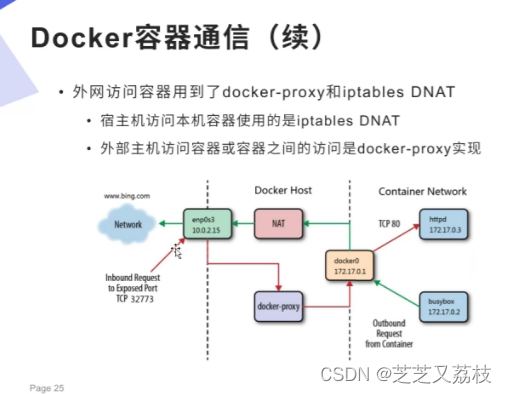

• 端口映射
•

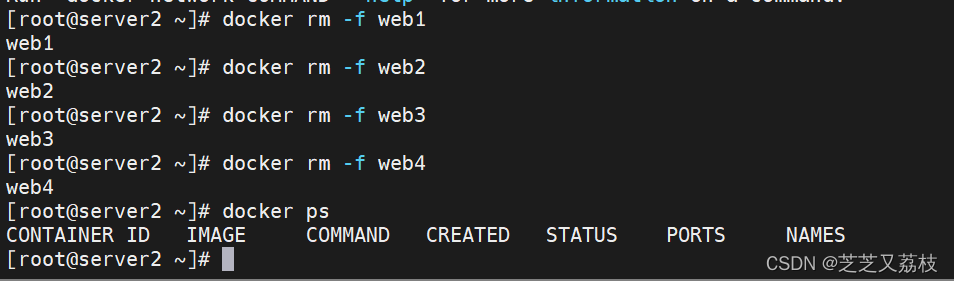

• 清空环境容器

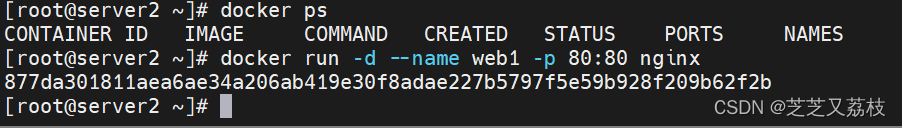

• “-p”端口映射

• 可访问宿主机

• 容器已经在运行了

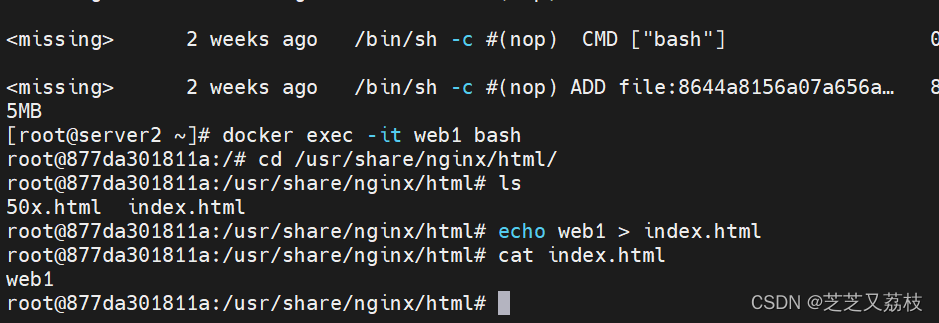

• 在容器内打开一个新的shell可以进行交互


• 退出交互就没有了

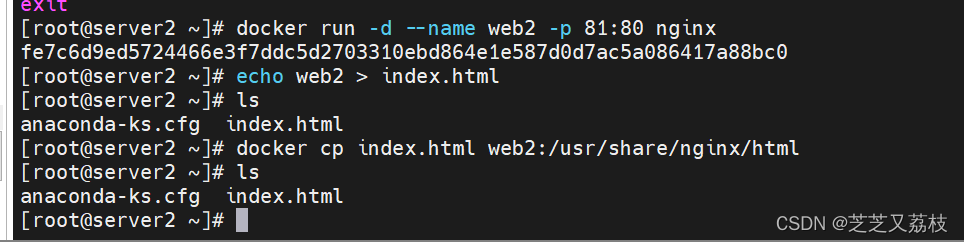

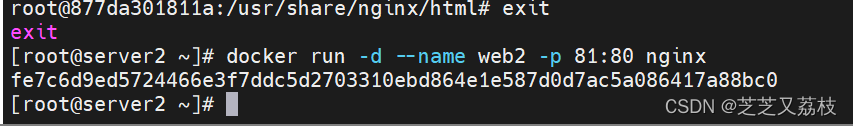

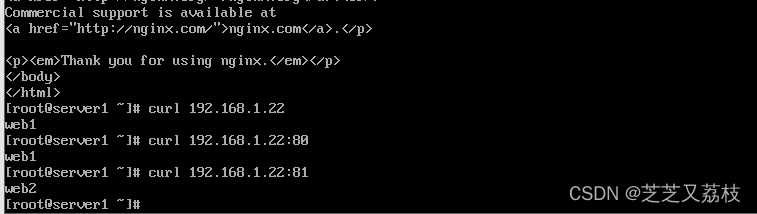

• 80宿主机已被占用，我们可以用81


• 通过非交互式把页面传过去

• 把本地的首页拷贝到容器内

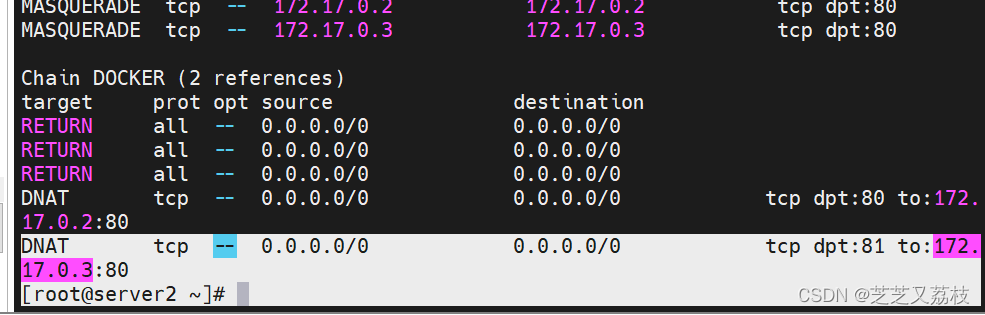

• 目标地址重定向

•
• 官方最开始没docker-proxy，使用的是iptables
• docker-proxy是一种双冗余机制，iptables不生效可以使用docker-proxy；docker-proxy不生效可以使用iptables。有一个在都可以生效

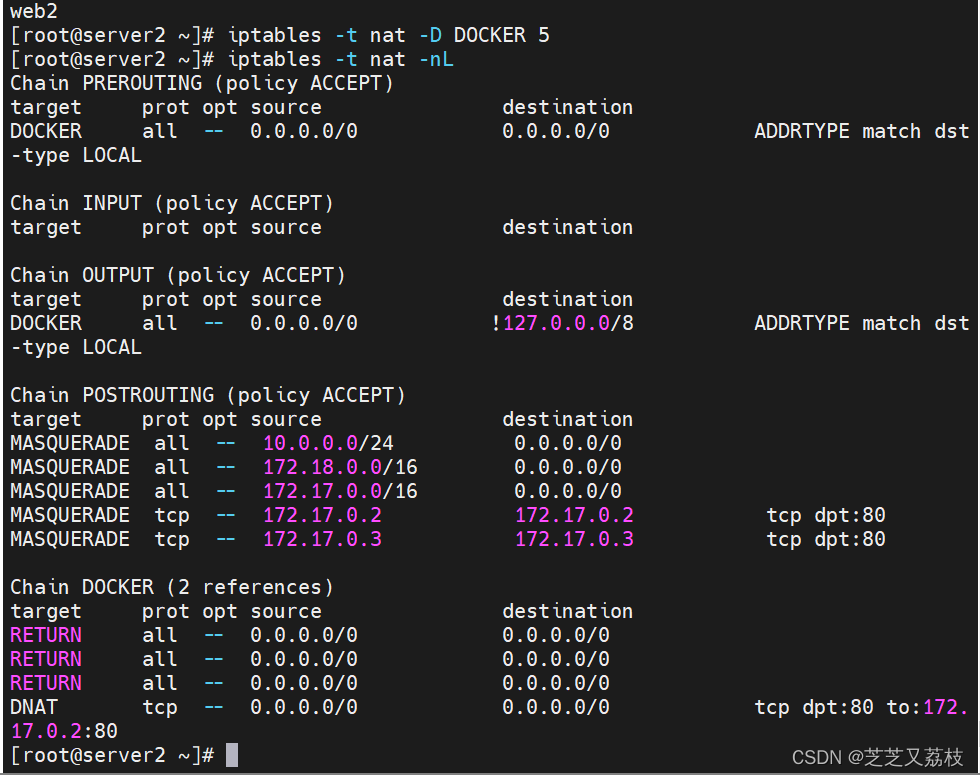

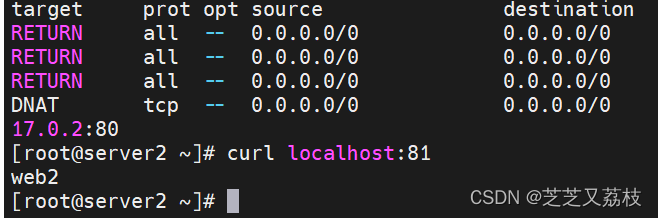

• 删除81策略

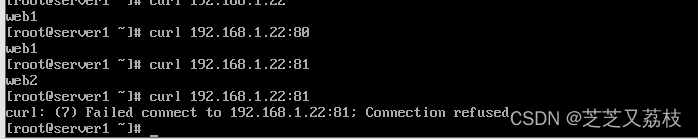

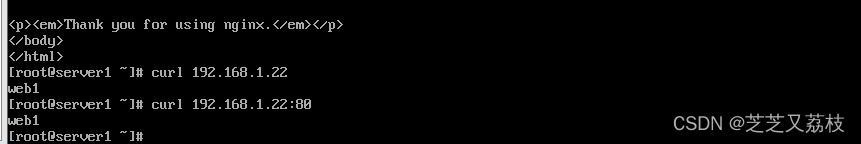

• 仍然可以访问

• 本机也可以访问

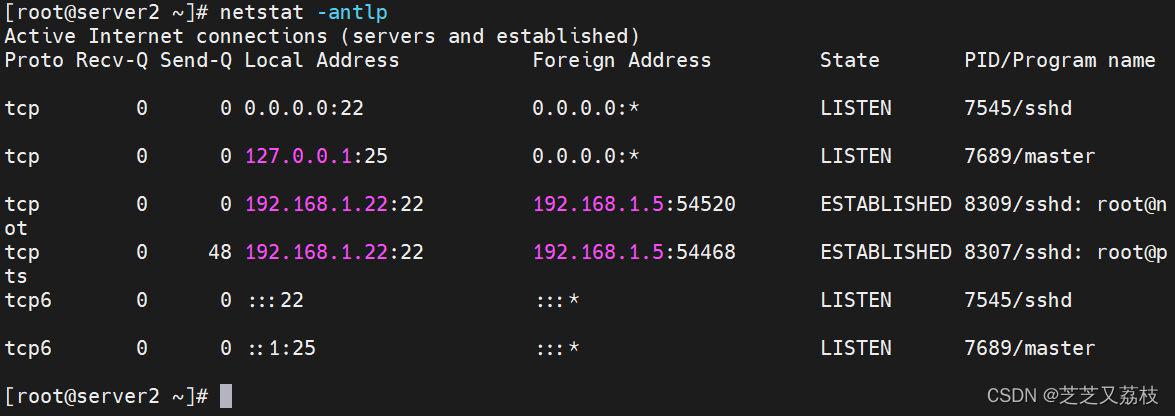

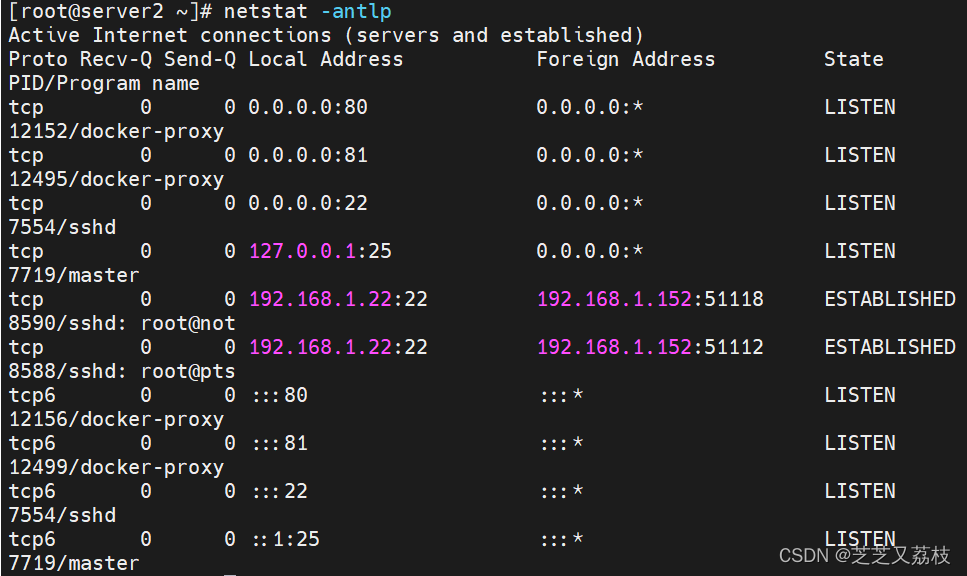

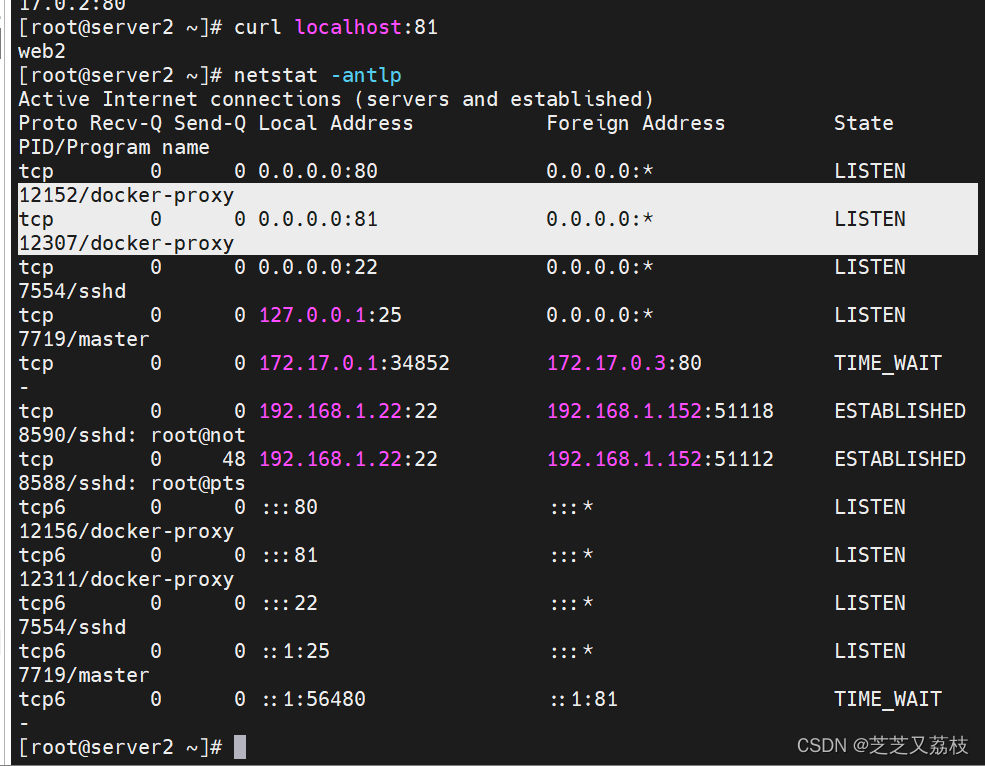

• docker-proxy还在

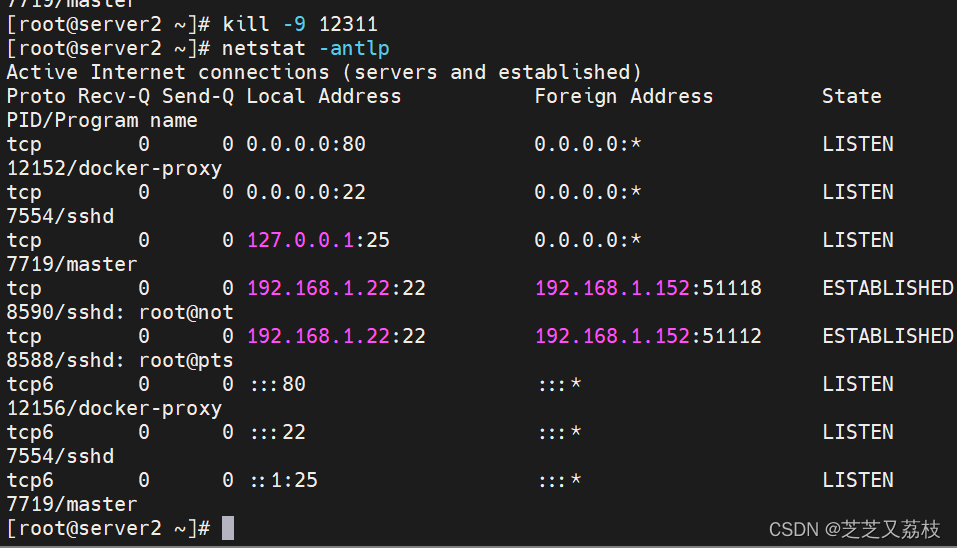

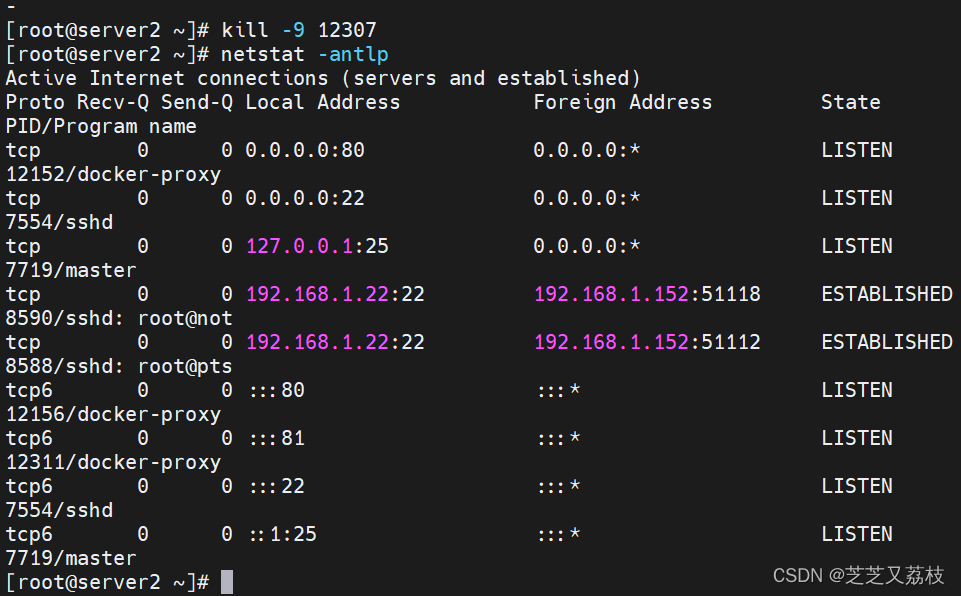

• 干掉docker-proxy

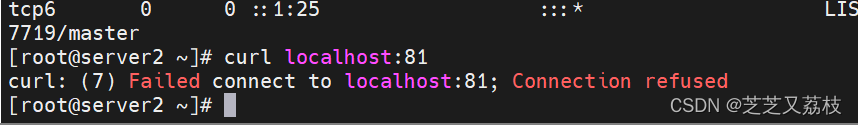

• 这时本机也无法访问

• 外部也不行

• 重启容器，iptables里面的策略会重新生成

• 重新生效81端口



双冗余机制

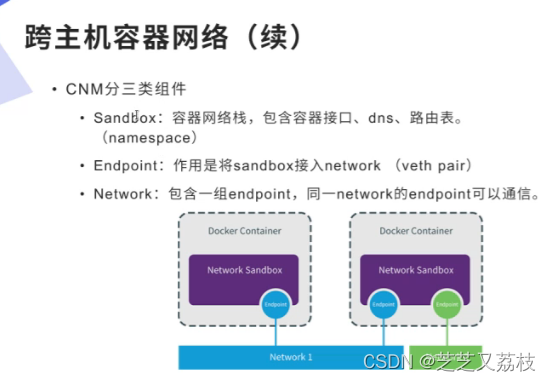

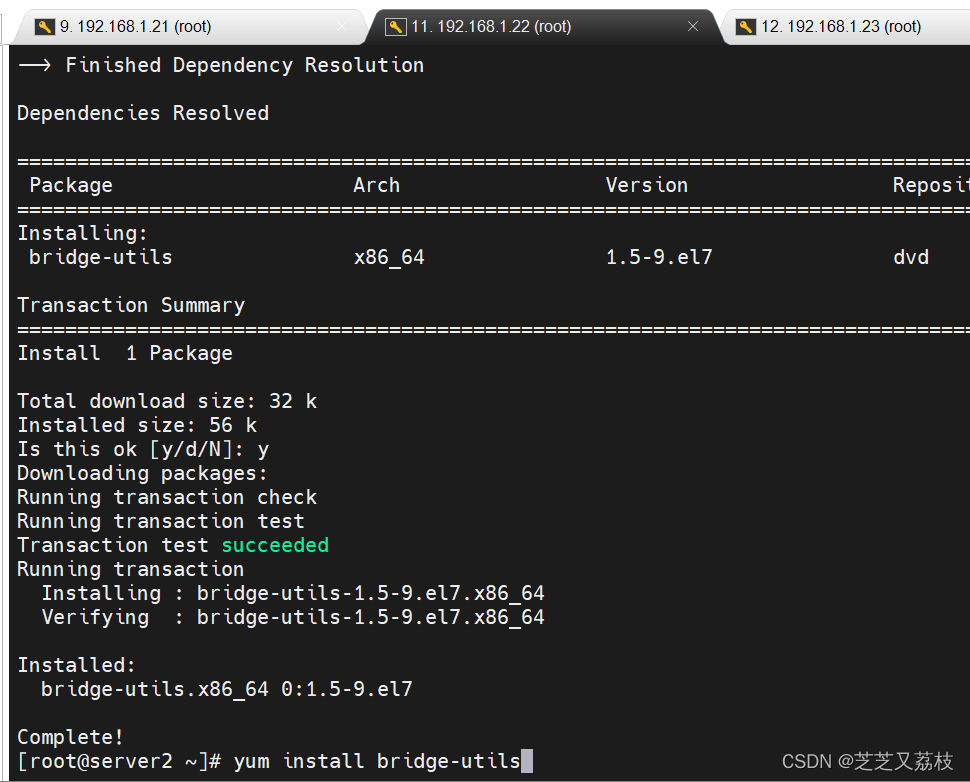

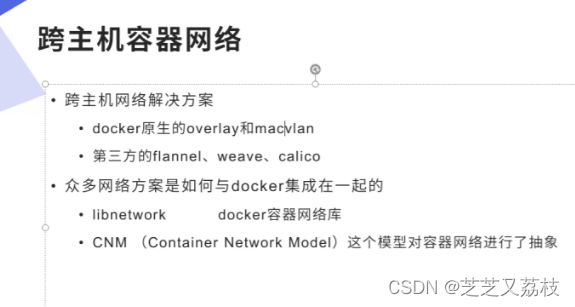

跨主机容器网络

• 想让server1和server2两个节点容器互通


• 使用的是linux内核本身的功能

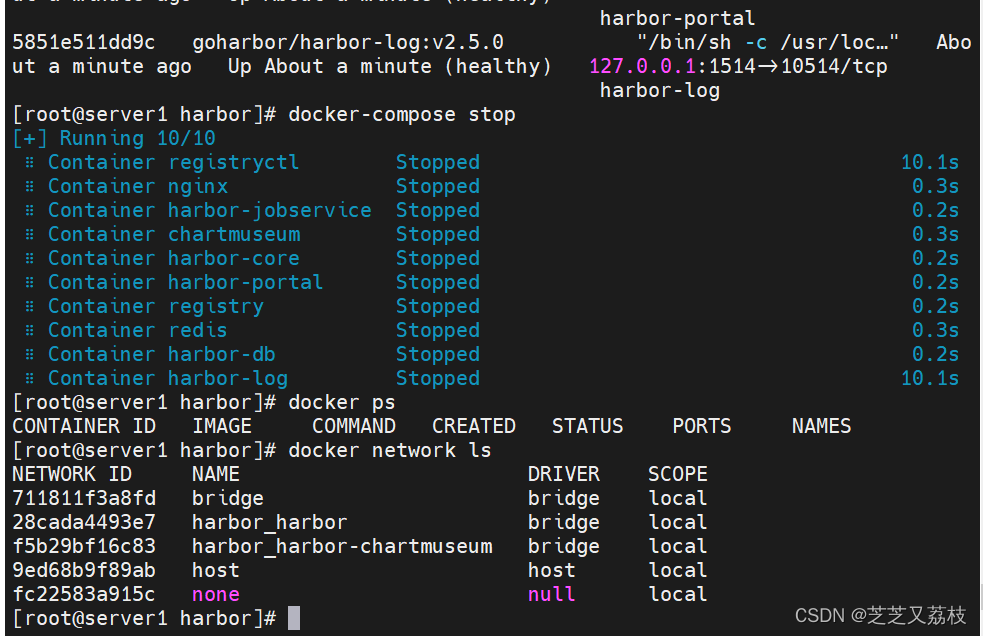

• stop harbor不然接口过多
• 网络接口已经不在了

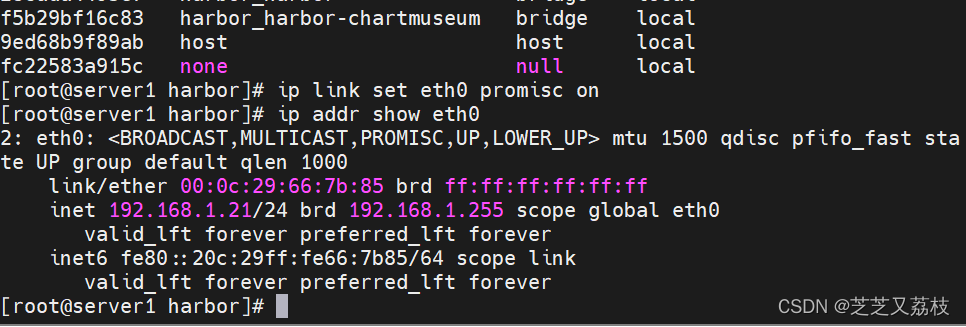

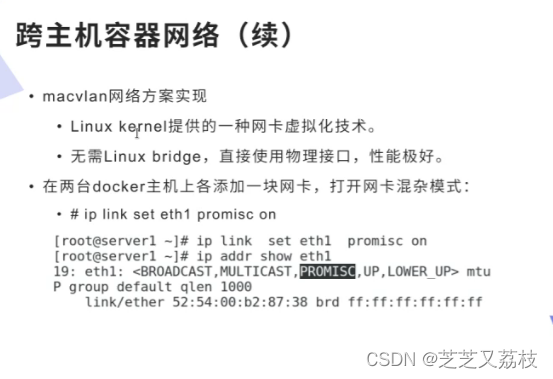

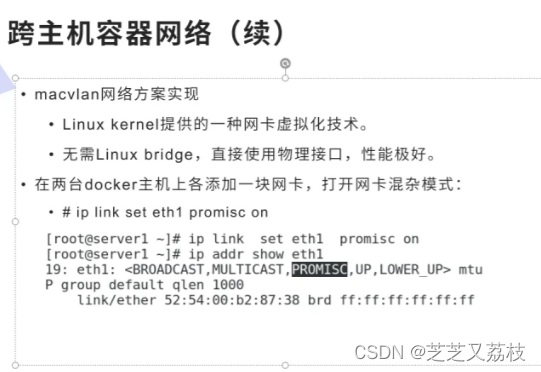

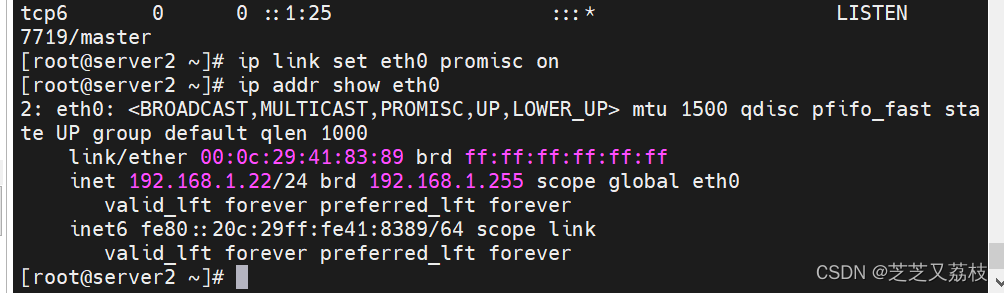

• 打开混杂模式

• server2也要同样操作

• up通，down物理链路不通
• 指定不一样的驱动，原先都是桥接

• 该模式下管理员自己控制，直接使用物理接口
• “-d"指定驱动，”-o"指定负极

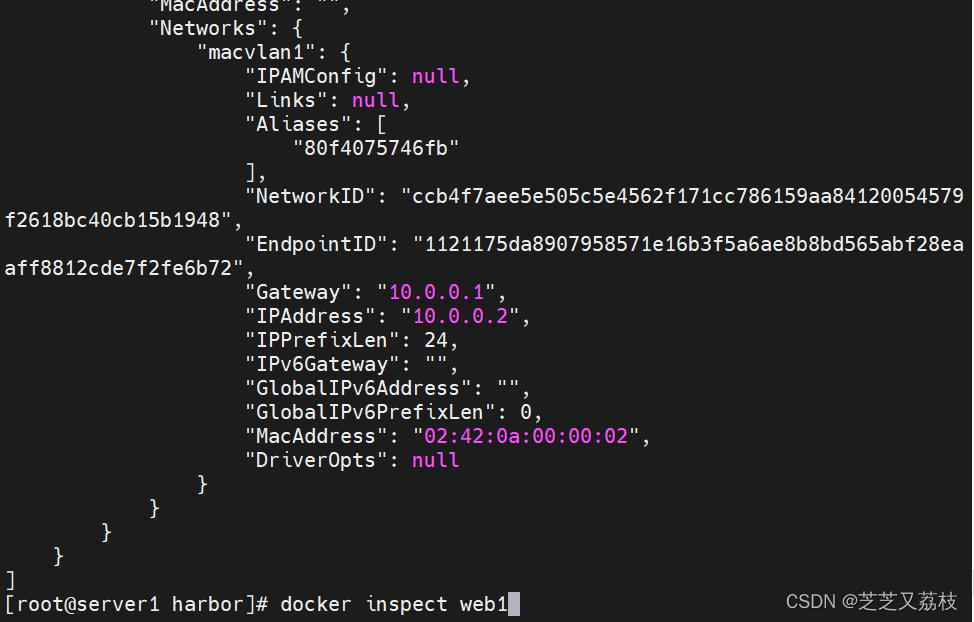

• 启动一个容器

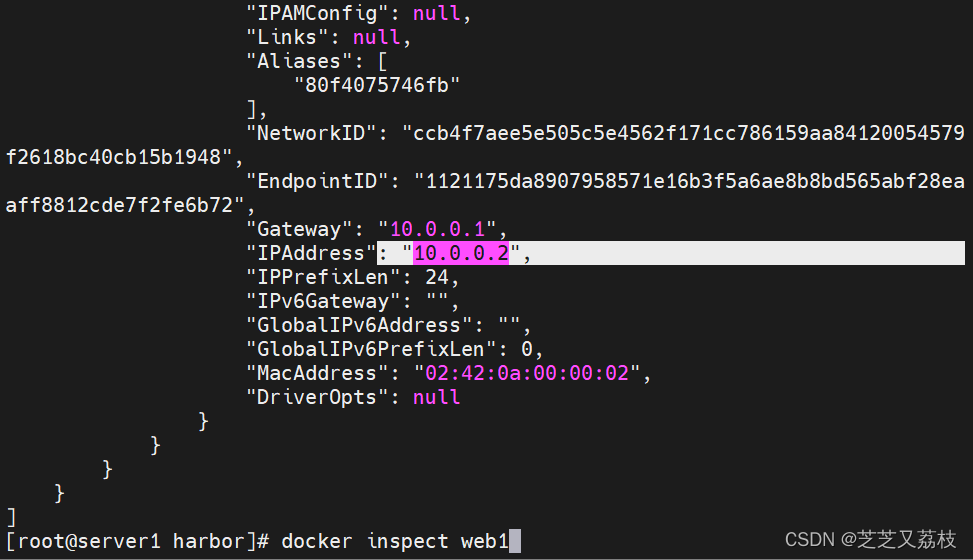

• 获取到0.2

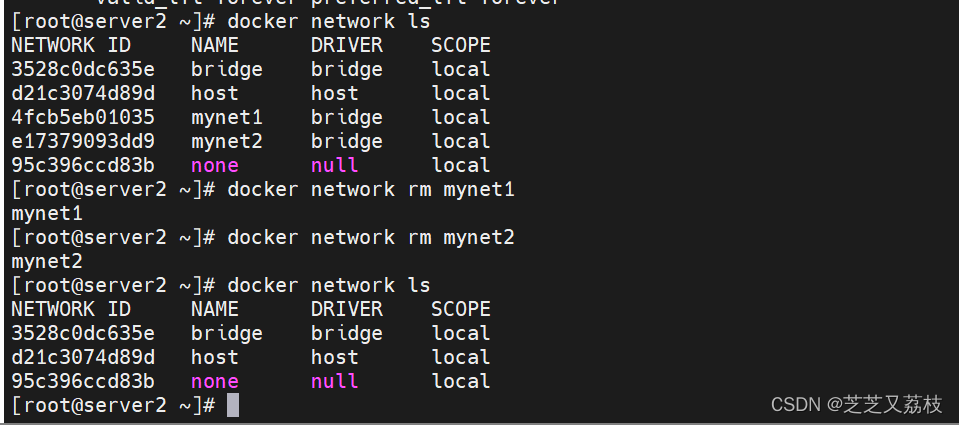

• 将不用的网络回收

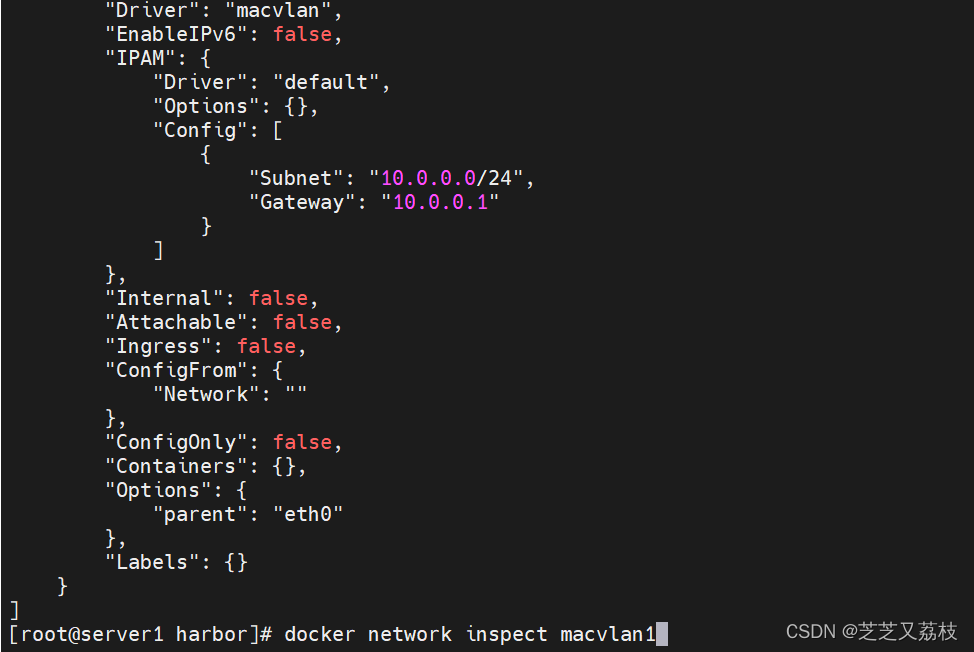

docker network create -d macvlan --subnet 10.0.0.0/24 --gateway 10.0.0.1 -o parent=eth0 macvlan1

• 两台机器不冲突

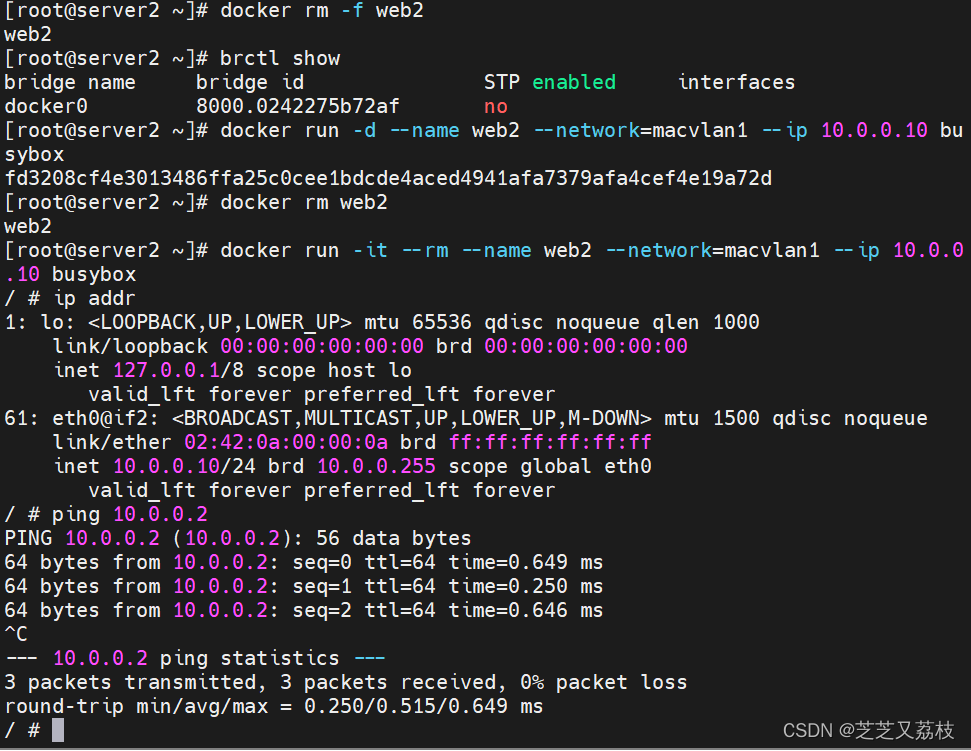

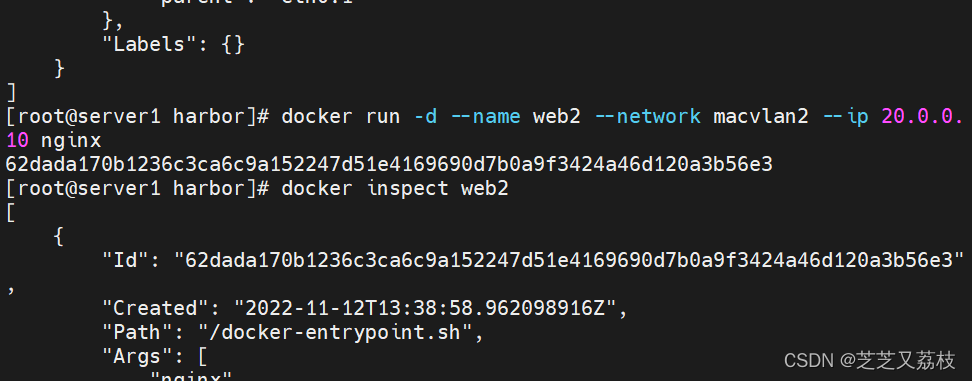

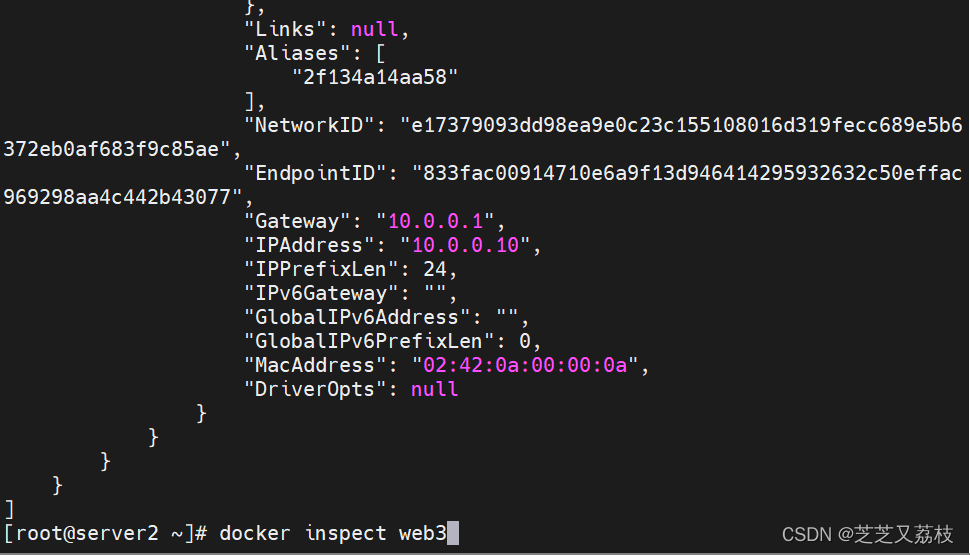

• server1自动分配，server2手工分配
• docker要保证物理链路畅通，出去之后就不是docker管辖的了

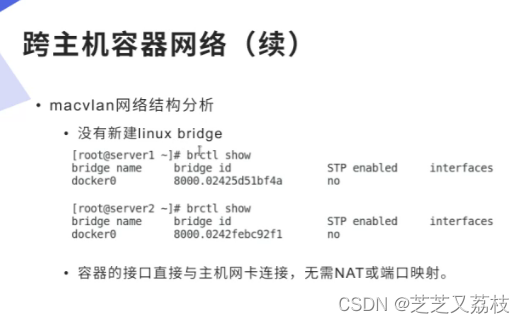

• 创建macvlan1之后没有桥接接口

• server2也没有

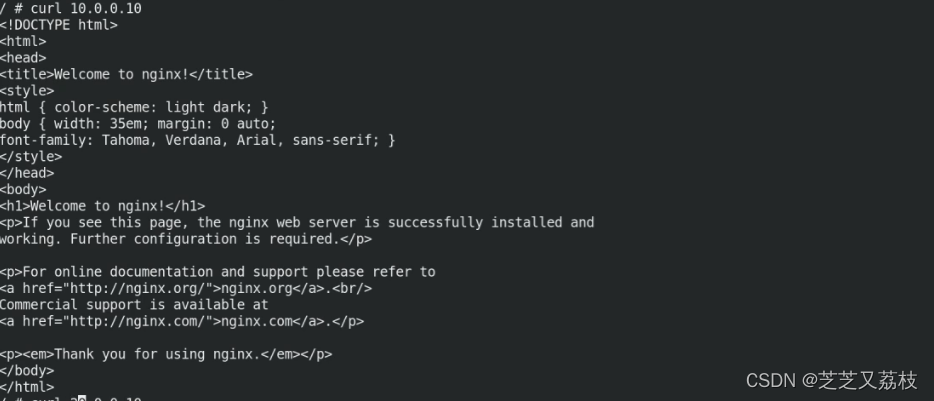

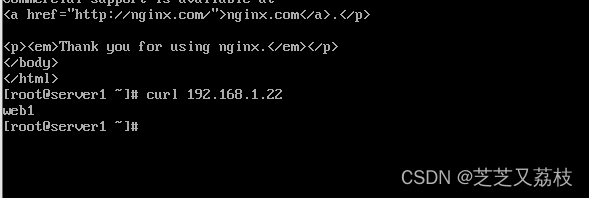

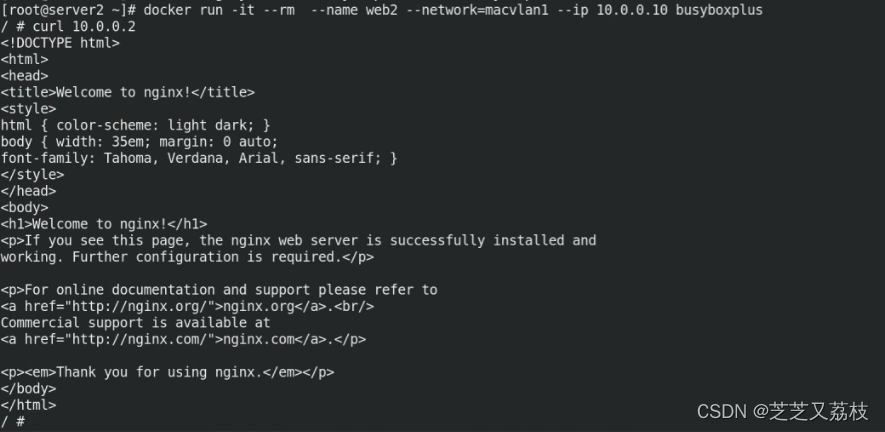

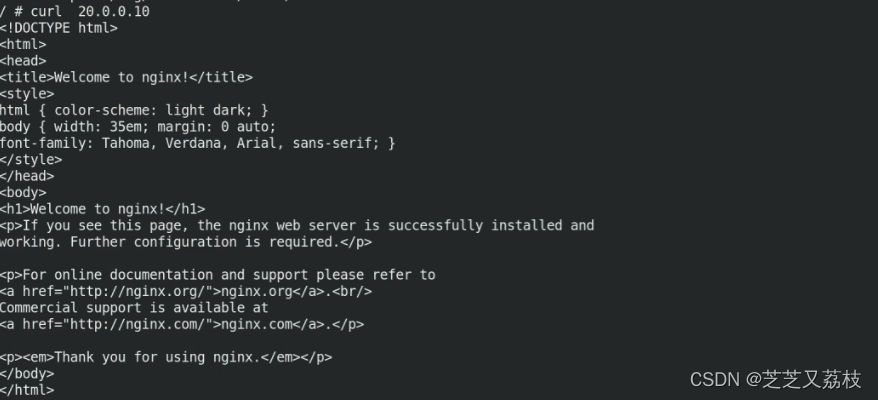

• 通过server2访问curl web1

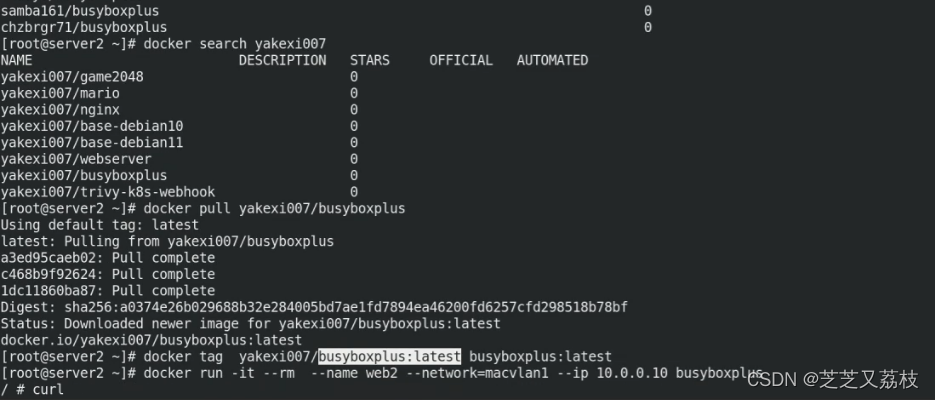

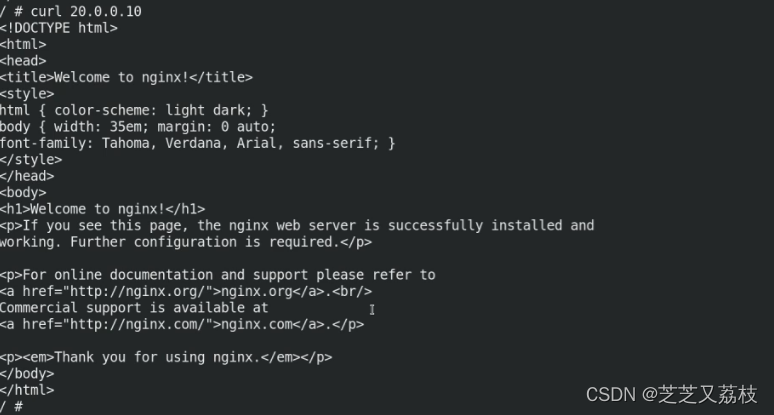

• 下载busyboxplus，带工具链可以curl



• 无需NAT

• 无NAT链

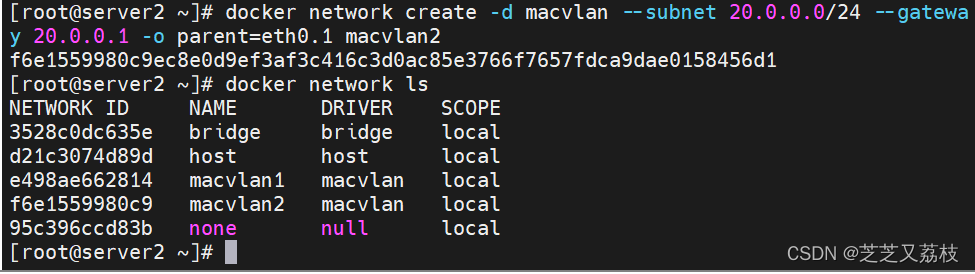

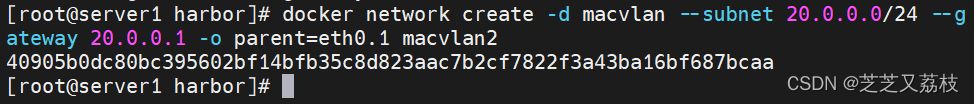

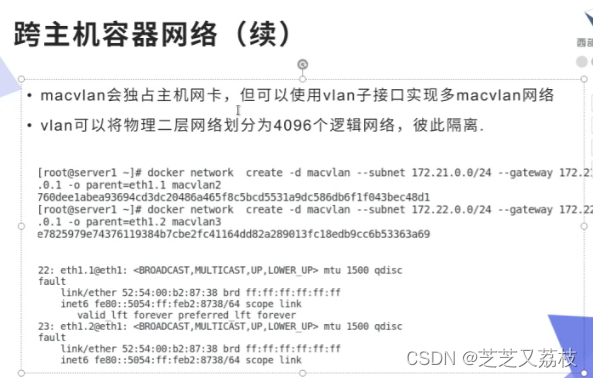

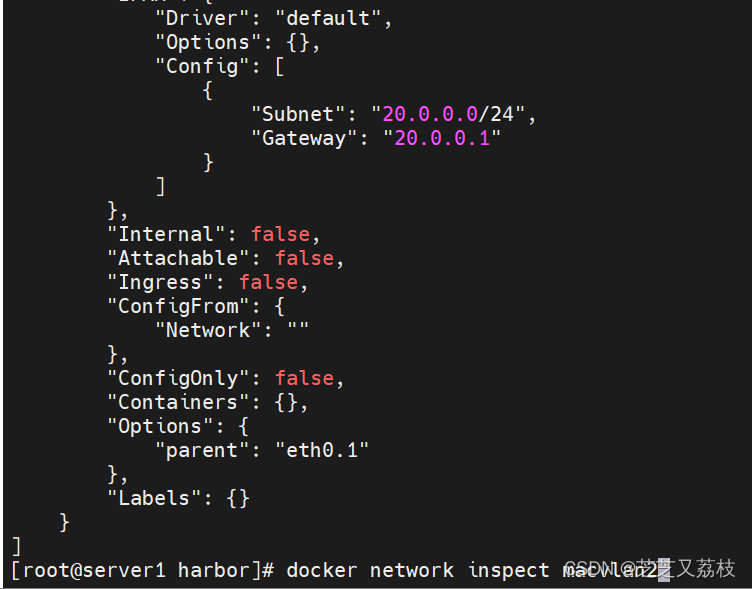

• 支持vlan子接口
• eth0.1子接口


• 指定使用网址

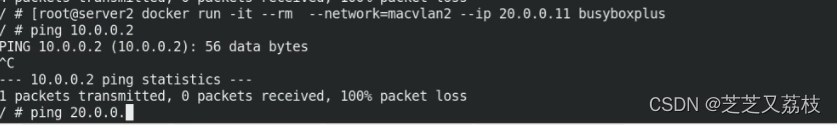

• server2能ping同一个vlan



• 不同vlan也能ping

• 加两块网卡，不同容器获取的地址不一样
• macvlan动态分配网卡冲突

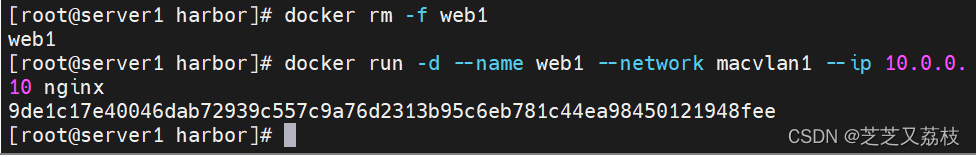

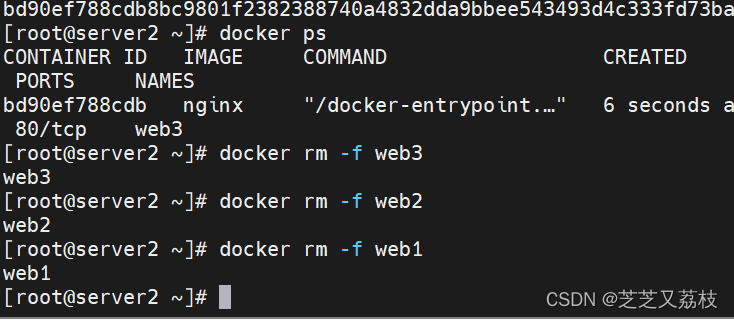

• 删除web1


• 这两个容器都在server1上，可访问



•


一些遗留错误解决

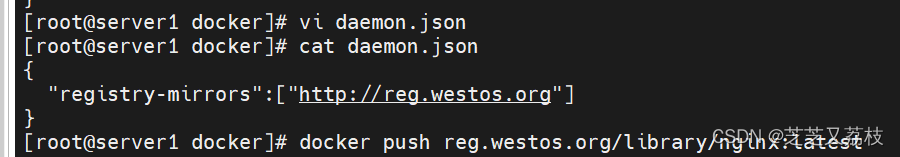

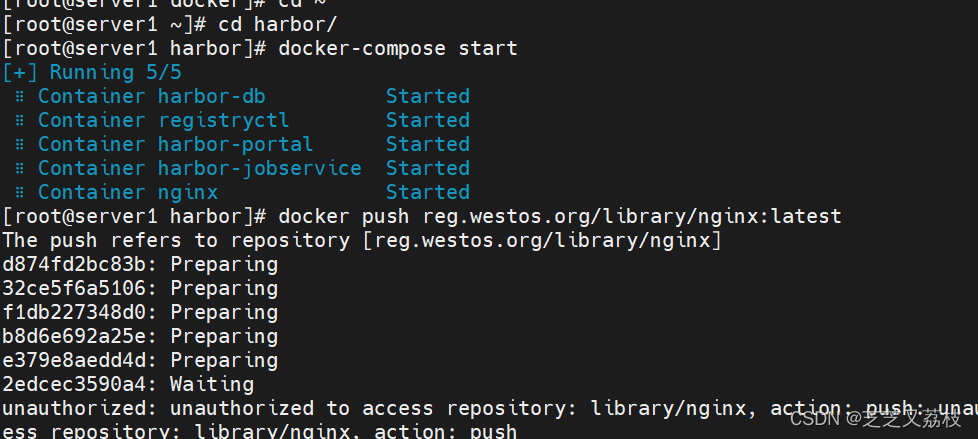

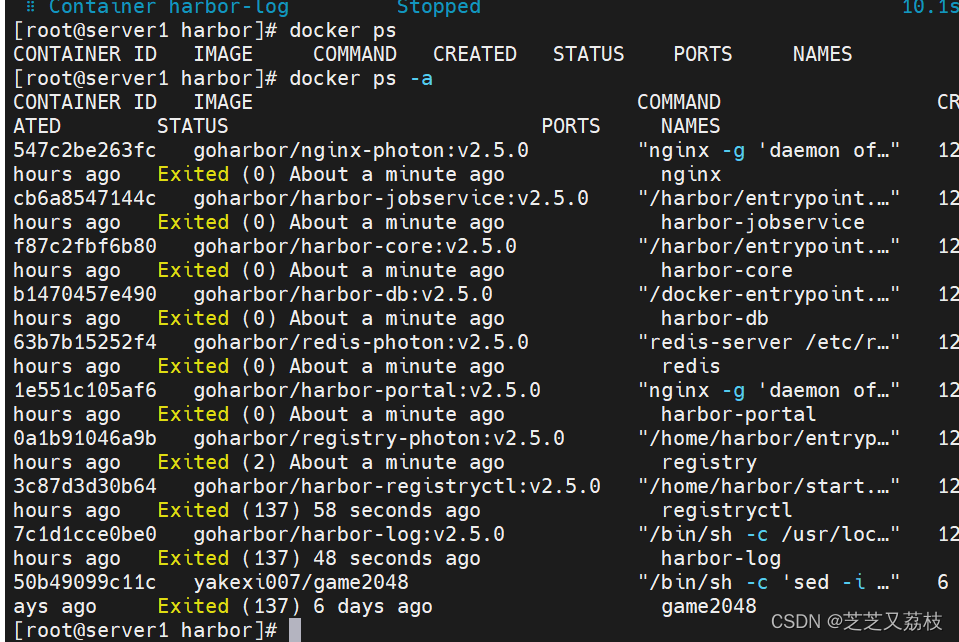

• harbor down了之后，重启要对其再次认证，才能正常使用

错误1

•

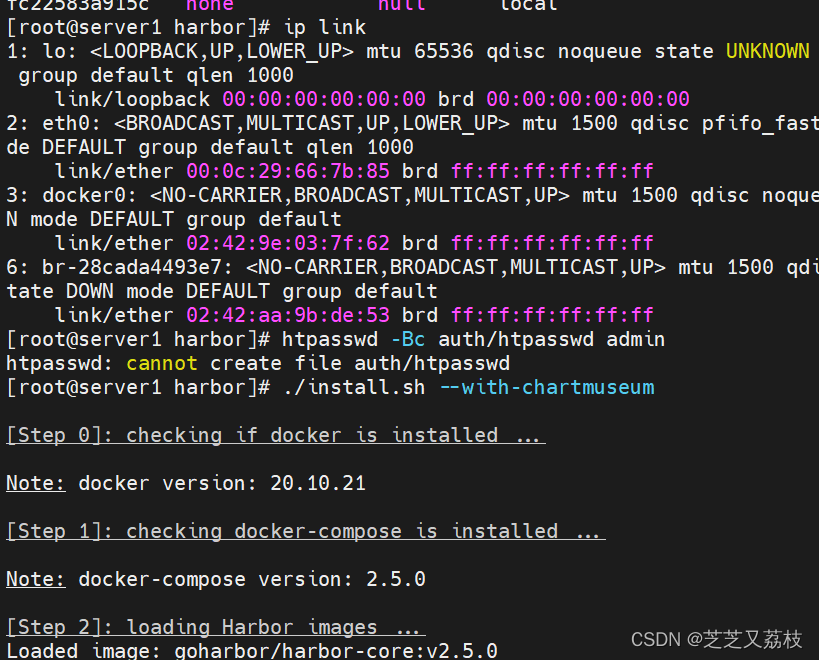

• 解决
  ./install.sh

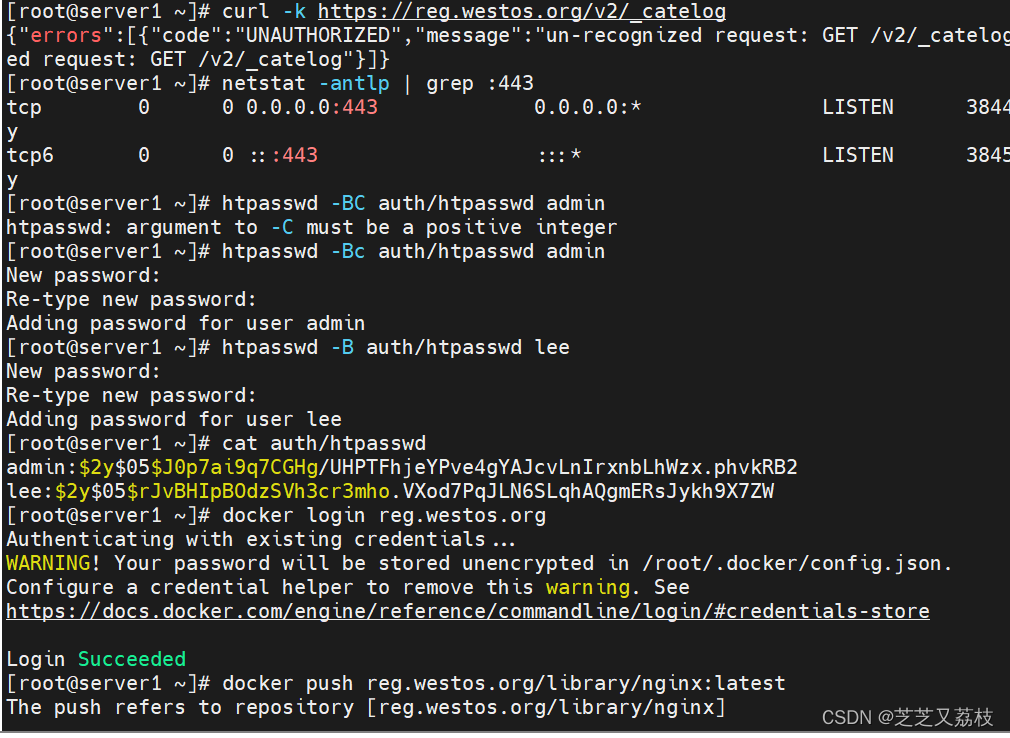

错误2

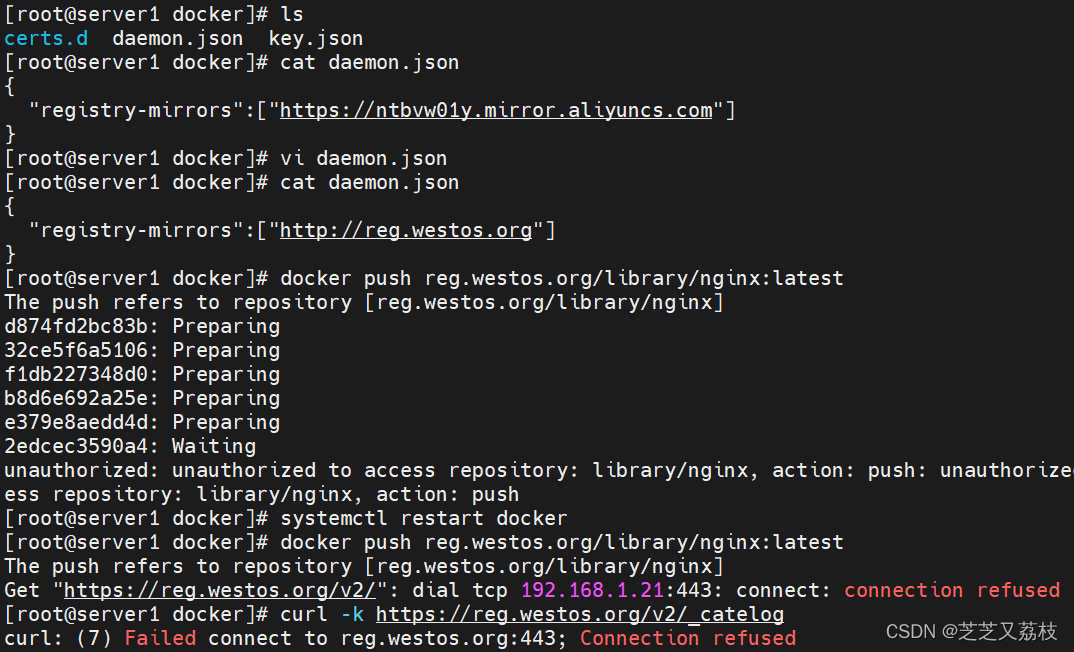

• 无法登陆docker

• 解决
• 域名文件修改指向

• 重启harbor

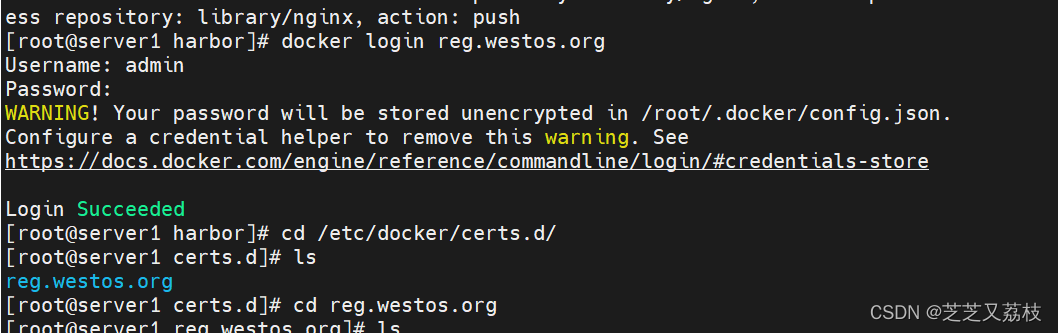

错误3

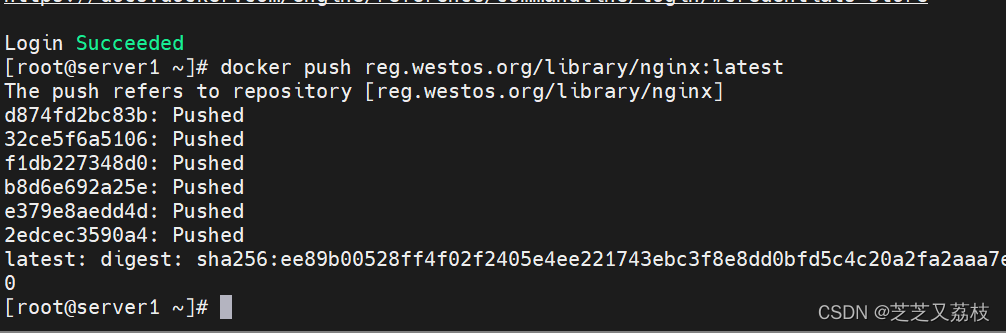

• 仍然不能拉取（重启之后）
• 再次认证就解决了



错误4

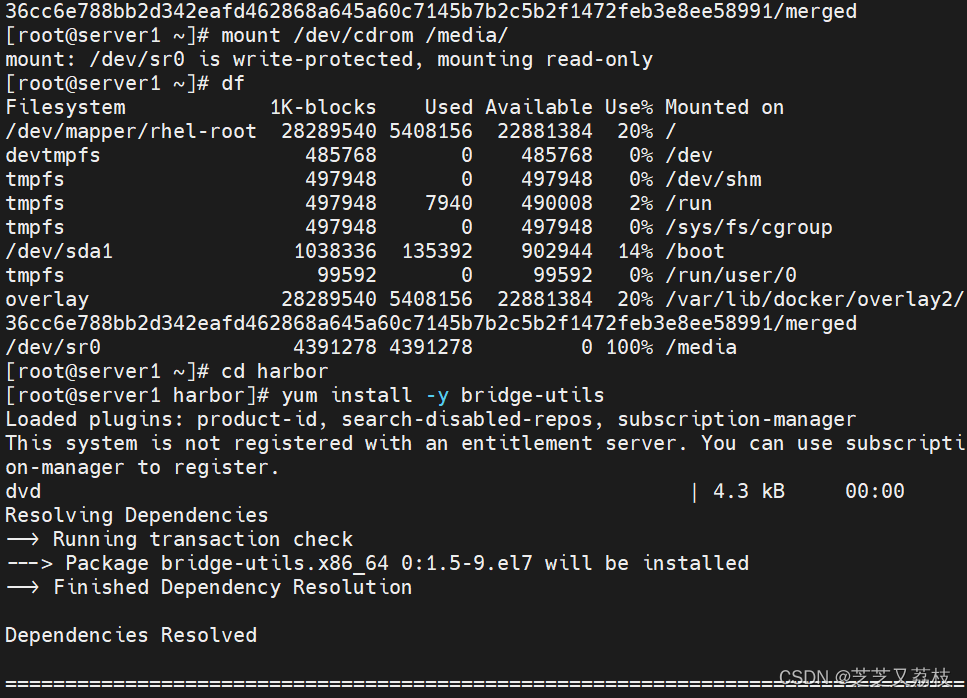

• yum源无法下载
• 解决：未挂载
