USB TO SPI(上海同旺电子)调试器调试MCP6S92

创始人

2024-04-28 22:09:33

所需设备：

1、USB TO SPI(上海同旺电子)；

2、MCP6S92 单端轨到轨输入/ 输出低增益PGA;

特性
• 复用输入：1 或2 个通道
• 8 种增益选择：
- +1、+2、+4、+5、+8、+10、+16 或+32 V/V
• 串行外设接口（SPI）
• 轨到轨输入和输出
• 低增益误差：±1% （最大值）
• 通道间失调匹配：0 μV
• 高带宽：1 至 18 MHz （典型值）
• 低噪声：10 nV/Hz @ 10 kHz （典型值）
• 低供电电流：1.0 mA （典型值）
• 单电源供电范围：2.5V 至5.5V

说明
Microchip 的MCP6S91/2/3 是一款模拟可编程增益放大器（Programmable Gain Amplifiers， PGA）。可将其增益范围配置为从 +1 V/V 至+32 V/V，其输入多路开关可通过SPI 端口选择两个通道中的一个。其串行接口还可将PGA 置于关断模式，以节省功耗。这些PGA 经优化可实现高速、低失调电压和单电源工作，同时还具有轨到轨的输入和输出能力。上述特性支持那些需要灵活的性能或多输入的单电源应用。

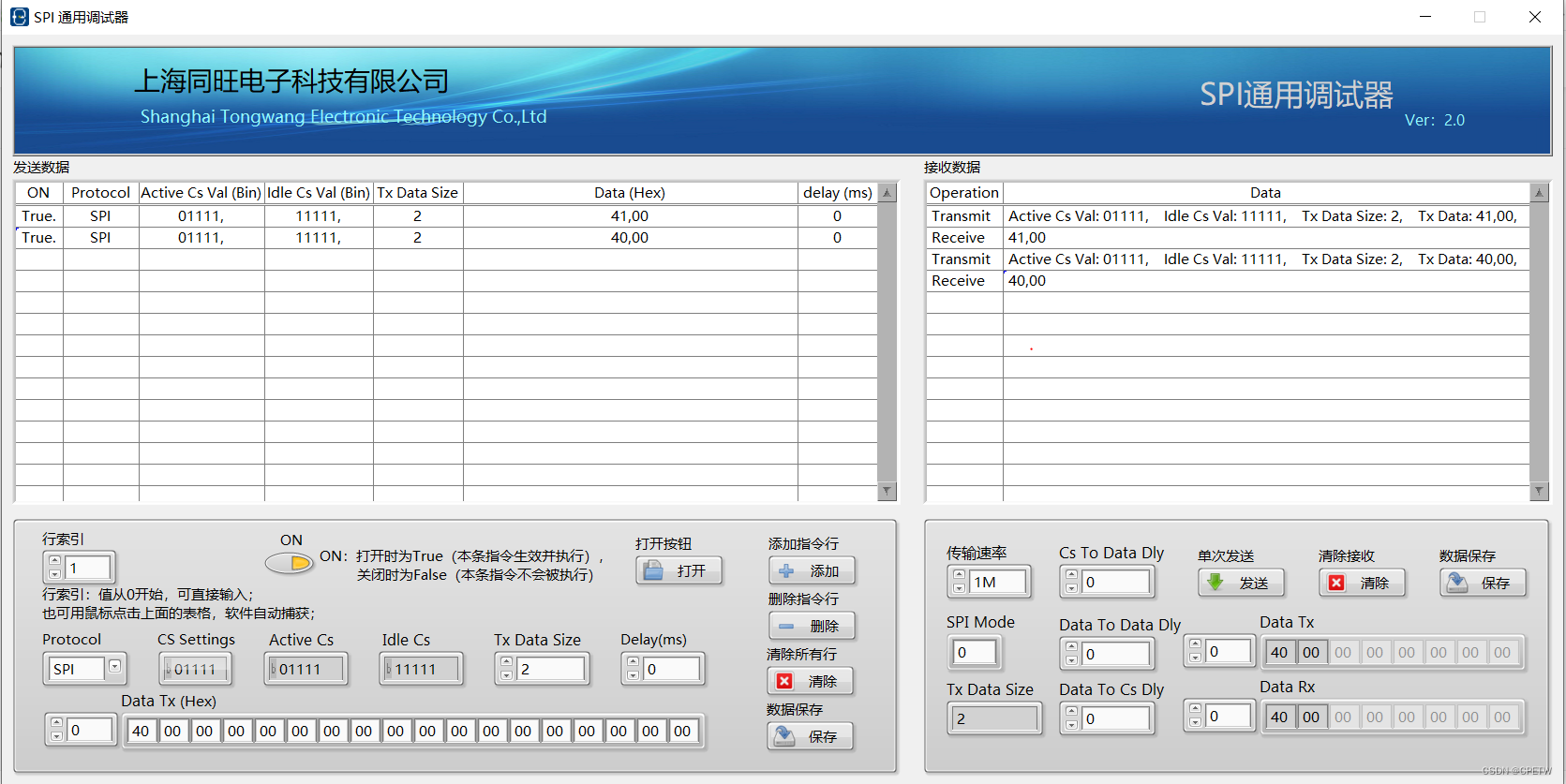

调试界面：

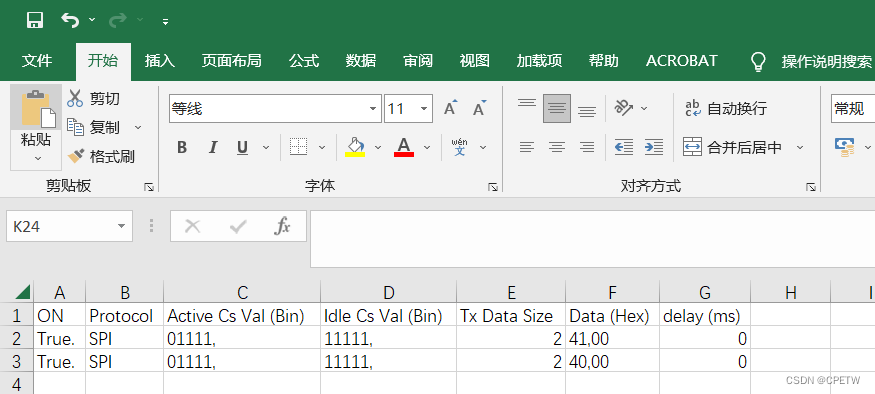

发送数据：
