I/O指令和I/O地址译码
创始人
2024-04-29 08:15:45

目录

掌握

I/O指令和I/O地址译码

独立编址（标准的I/O寻址方式） 8086/8088采用

特点

统一编址（存储器映像I/O寻址方式又称存储器对应I/O寻址方式）

特点

优点

缺点

输入输出指令

输入指令

输出指令

I/O接口的端口地址译码

直接地址译码（重点掌握）

间接端口地址译码（了解）

掌握

接口工作的编址方式:（独立编址（8086/8088),统一编址）

接口操作的指令  ：IN/OUT

  IN AL,PORT

OUT PORT,AL

注意：端口号区间0-65535，共64K个端口，其中256个端口可以在指令中直接出现，其余的端口必须先放在DX寄存器，在执行端口操作

接口芯片的地址译码(与非门）

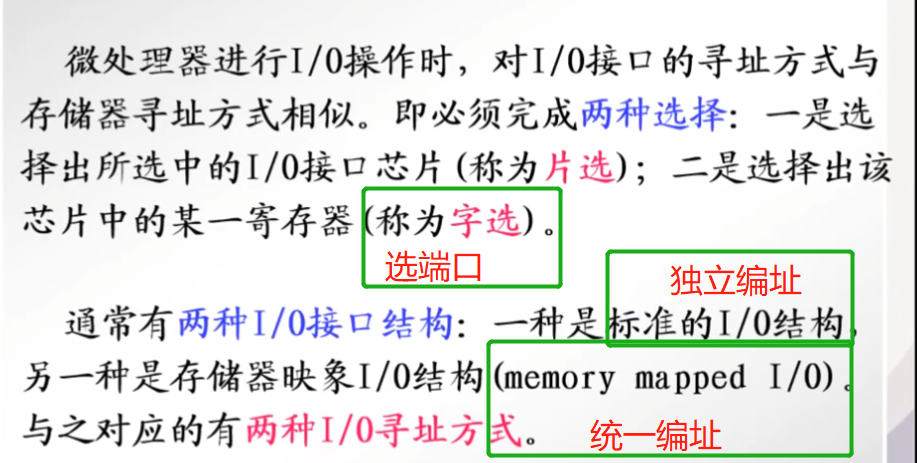

I/O指令和I/O地址译码

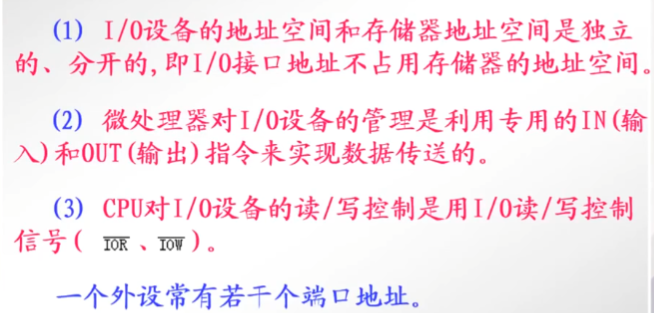

独立编址（标准的I/O寻址方式） 8086/8088采用

特点

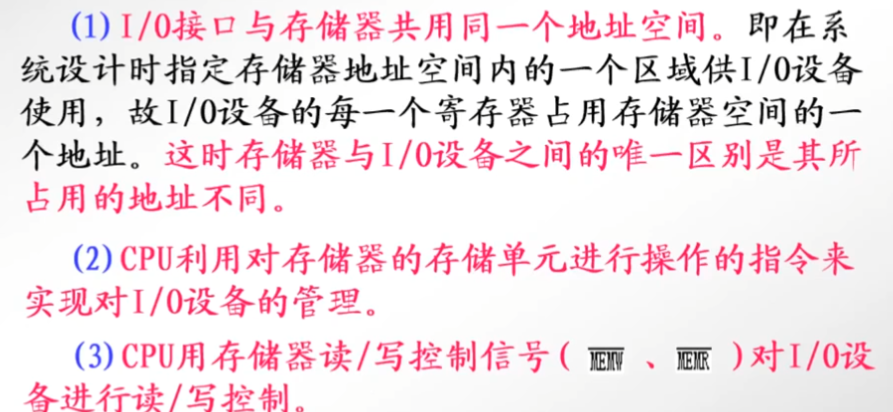

统一编址（存储器映像I/O寻址方式又称存储器对应I/O寻址方式）

特点

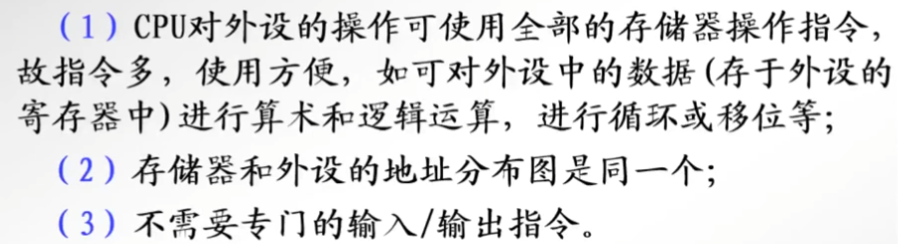

优点

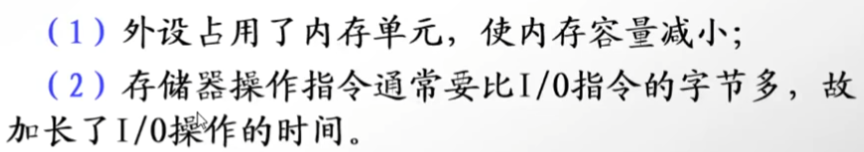

缺点

输入输出指令

注意：端口号区间0-65535，共64K个端口，其中256个端口可以在指令中直接出现，其余的端口必须先放在DX寄存器，在执行端口操作

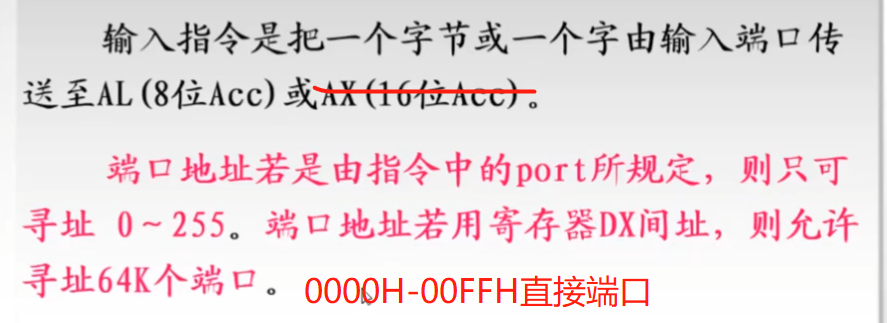

输入指令

IN   ACC，Port 或IN   Acc，DX

通常用于读外设状态

注意考试可能会考：IN AL,20H  (直接寻址) 把20H端口的数据给AL。 别当成了立即寻址

IN AL,70H;正确
IN AL,300H;错误
;需要这么写
MOV DX,300H
IN AL,DX;正确

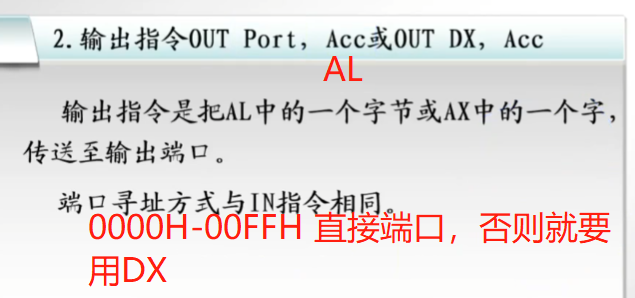

输出指令

OUT Port，Acc   或 OUT DX,Acc

常用于写控制字

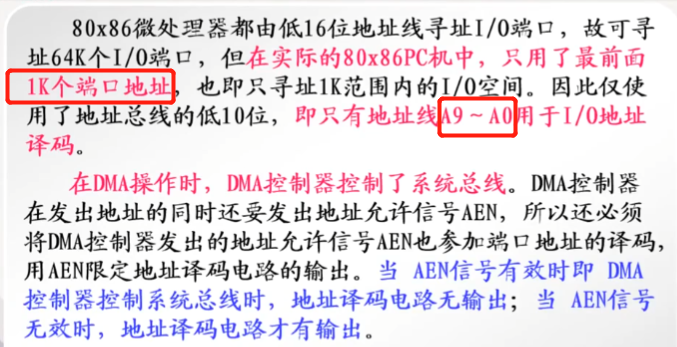

I/O接口的端口地址译码

有的题可能不会给出端口号要学会自己分析电路图

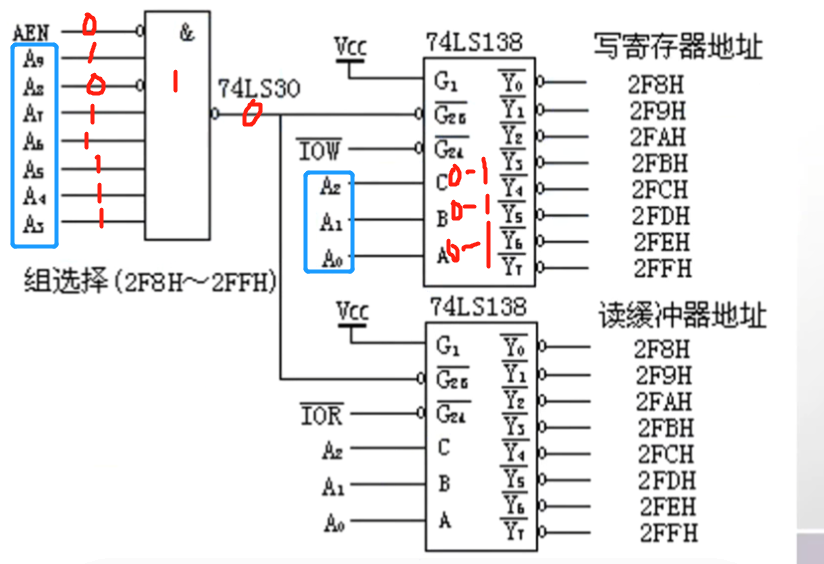

直接地址译码（重点掌握）

如果有的题目不给你端口号，你不会分析就写不了程序

与非门  见0=1  ，全1=0。   要让38译码器工作，需要输出电平 也就是  A9到A3必须是

1011111

高位形成片选，低位确定端口 （A2-A0）

地址范围也就是   10 1111 1000（2F8H）

                             10 1111 1111（2FFH） 后三位是由三八译码器的组合形成的

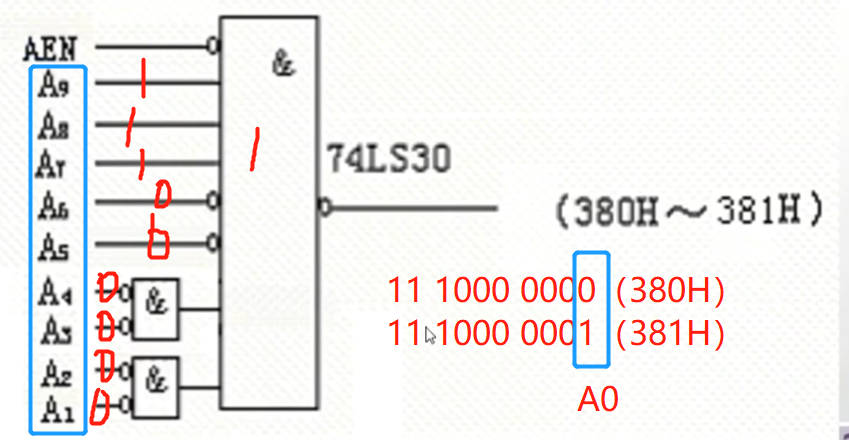

例如：

 奇端口就是381，偶端口就是380H，你要不会算就写不了题

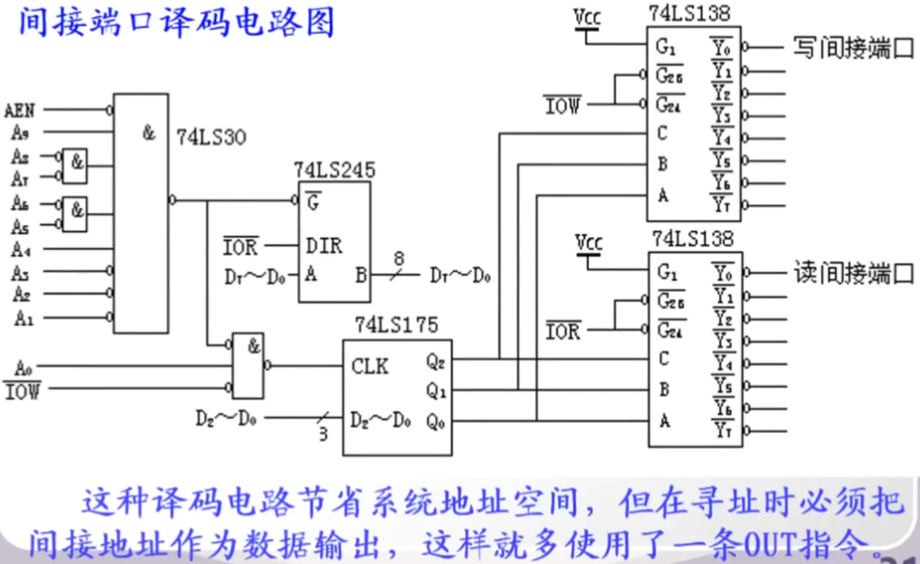

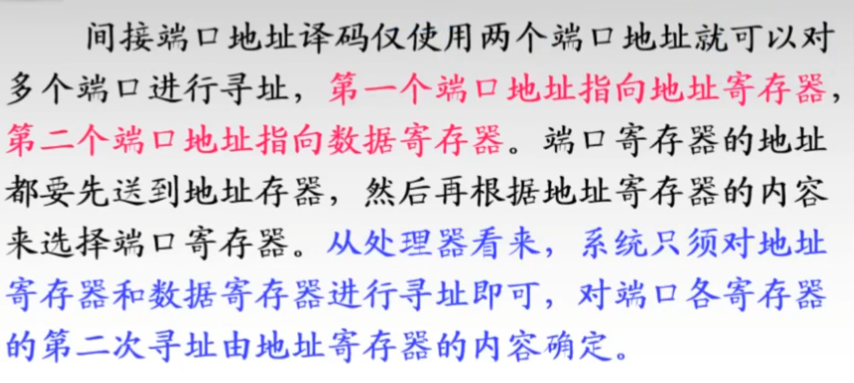

间接端口地址译码（了解）
